ACDC模块电源选型的四个核心

AC-DC模块选型要围绕电气性能、可靠性、兼容性、工程适配性四方面核心维度，结合实际场景综合判断，避免因选型不当导致设备故障、效率低下或安全风险。

以下提供实操级选购指南，按 “核心参数→可靠性→兼容性→工程细节” 等方面来展开：

一、核心电气参数：匹配负载是基础

1. 额定输出功率（关键指标）

1.1.选型原则：负载总功率 ≤ 电源额定输出功率 × 70%~80%（预留 10%~20% 余量，避免满载发热、效率下降）；

1.2.注意点：

· 多口电源需关注 “单口最大输出” 与 “总功率分配”（如双 C 口 65W 电源，双口同时工作时总功率可能降至 60W）；

· 动态负载（如电机、射频模块）需额外预留 30% 余量，应对瞬时峰值电流。

2. 输入电压范围（适配电网）

• 优先选宽电压输入（AC 85~265V）：适配全球电网（110V/220V），避免因电压波动触发保护；
• 特殊场景：工业设备若需 DC 输入（如 DC 12~24V），需确认模块是否支持 “AC/DC 双输入”。

3. 输出电压 / 电流精度（保障负载稳定）

• 电压精度：工业级设备要求 ≤±1%，消费电子可放宽至 ±3%（如 5V 输出允许波动范围 4.85~5.15V）；
• 电流纹波：≤1%~2% 额定电流（纹波过大会干扰敏感负载，如 MCU、传感器，需搭配 LC 滤波电路）；
• 动态响应：负载突变时（如从 10%→90% 负载），电压恢复时间 ≤10ms，过冲 ≤5%（避免负载复位）。

4. 效率与功率因数（节能 + 合规）

• 效率：优先选 ≥92% 的模块（大功率模块≥95%），符合 DOE Level VI/ERP Tier 2 能效标准，减少发热；
• 功率因数（PF）：≥75W 的模块需选 PF≥0.9 的（带有源 PFC），避免因谐波干扰电网，无法通过 CE/UL 认证。

二、可靠性指标：保障长期稳定运行

1. 工作温度与降额特性（适配环境）

• 工作温度范围：工业场景优先选 -40℃~+85℃（宽温型），消费电子可选 0℃~60℃；
• 降额曲线：重点关注高温下的功率降额（如 40℃以上每升高 1℃降额 2W），避免在高温环境下满载使用；
• 散热方式：自然散热模块需预留足够散热空间，大功率模块（>100W）可选择带散热片或强制风冷的型号。

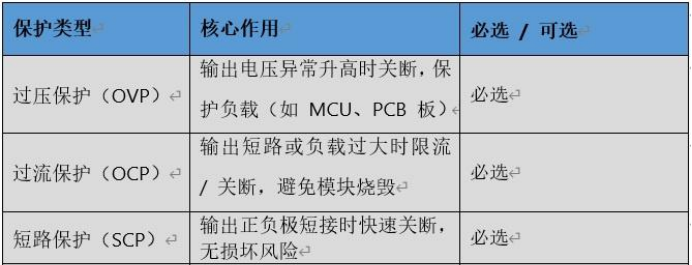

2. 保护功能（防故障扩大）

3. MTBF（平均无故障时间）

• 优先选 MTBF≥100,000 小时的模块（按 MIL-HDBK-217F 标准计算），尤其工业控制、医疗设备等长寿命场景；
• 关键器件：确认模块是否采用品牌电容、功率器件，避免劣质器件导致早期失效。

三、兼容性与合规性：避免适配风险

1. 输出接口与协议（匹配负载）

• 接口类型：按需求选择 DC 端子、USB-A/USB-C、接线柱等（USB-C 接口需支持 USB PD 协议，兼容 5V/9V/12V/20V 等档位）；
• 协议兼容：快充场景需确认支持的协议（如 QC、SCP、VOOC），避免无法给设备快充；
• 隔离特性：需电气隔离的场景（如手持设备、医疗设备）选 “隔离型模块”（隔离电压≥1kV），非隔离型仅适用于设备内部模块。

2. 安规认证（保障安全）

• 可选认证：国内场景需 CCC 认证，出口欧盟需 CE（LVD/EMC）认证，出口美国需 UL/cUL 认证；
• 特殊认证：医疗设备需符合 IEC 60601-1（医疗电气安全），工业设备需符合 IEC 61010-1（测量控制设备安全）。

3. EMC 电磁兼容性（防干扰）

• 模块需通过 EN 55032（辐射干扰）、EN 61000-4（抗干扰）测试，避免自身产生 EMI 干扰周边设备（如传感器、通信模块）；
• 工程提示：若模块 EMC 性能一般，需在电路板中增加 EMI 滤波器、优化接地，增加选型成本。

四、工程适配细节：降低设计与生产难度

1. 封装与尺寸（适配 PCB / 外壳）

• 封装类型：优先选标准化封装（如 Open Frame、U 型外壳、灌胶型），方便 PCB 布局和批量生产；
• 尺寸要求：按设备空间选择（如便携式设备选小型化模块，如为道电源60W 氮化镓模块体积57.5*33.6*22.5mmmm）；
• 安装方式：PCB 直插、螺钉固定或导轨安装（工业控制柜优先选导轨式）。

2. 引脚定义与布线（简化设计）

• 引脚间距：≥2.54mm（标准排针间距），方便 PCB 焊接和维修；
• 功率回路：输出电流 > 5A 时，确认模块引脚是否支持大电流（如采用厚铜引脚），避免布线时压降过大；
• 控制功能：如需远程开关、电压调节，选择带 “使能引脚（EN）”“调宽引脚（ADJ）” 的模块。

3. 热设计友好性

• 模块外壳温度：满载工作时外壳温度≤60℃（避免烫伤或影响周边元器件）；
• 散热路径：功率器件需靠近外壳或预留导热焊盘，方便 PCB 铺铜散热；
• 禁止事项：避免模块内部有裸露高压引脚，防止 PCB 布线时爬电距离不足。

总结

选购 AC-DC 电源模块的核心逻辑是 “精准匹配负载 + 长期可靠性 + 降低工程成本”，为道电源则凭借专业团队的研发，严苛的测试，铸就了超可靠的品质。其电源模块超薄、超小型(60W仅低至57.5*33.6mm)，特点：高效率、高密度、高可靠性，低纹波、低噪声！

满足 UL、CE要求，符合 EN55032 Class B，高品质环保防水导热胶灌封，防潮、防振，满足防水防尘IP65 标准，好的品牌电源会让你选择更安心、省心，无需担忧各种隐患，为你的产品保驾护航，提供一颗强劲的心脏。
