模块电源使用指南

模块电源以其小体积、高集成度、高可靠性等优点，在电子设备中得到了广泛应用。然而，要充分发挥其性能并确保系统长期稳定运行，正确的使用至关重要。忽视细节可能导致电源损坏、系统宕机，甚至引发安全隐患。

为道将系统性地梳理模块电源从选型、安装到测试维护全流程的关键注意事项。

一、选型阶段：打好坚实基础

在购买模块电源之前，务必进行严谨的选型，这是所有后续步骤的基石。

1，功率预算与降额使用

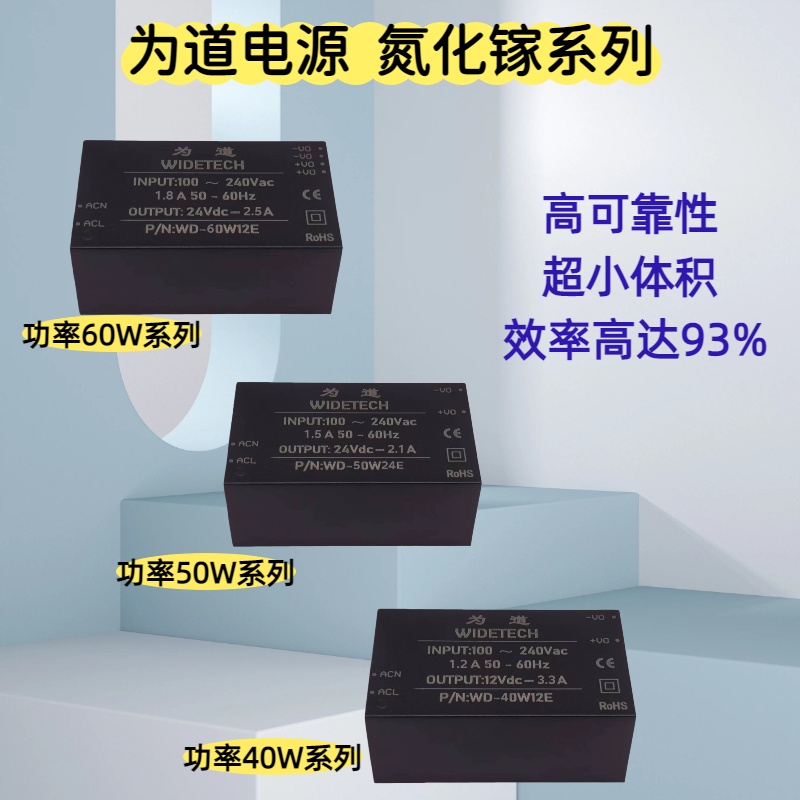

■留足余量：不要让你的电源工作持续在满负荷状态。通常建议选择额定功率比实际使用高30%-40%的型号。例如，系统最大功耗为30W，建议选择至少为道WD-50W系列的氮化镓电源。

■考虑环境温度：模块电源的输出功率会随环境温度升高而下降。务必查阅为道产品手册中的“输出功率-环境温度”曲线，确保在您的实际工作温度下，电源仍能提供所需功率。

2，输入电压范围

确认您的供电来源（如交流电网）的电压范围，确保所选模块电源的输入电压范围能完全覆盖这个波动，并留有一定余量。例如，对于220VAC输入，要考虑电网波动，选择范围在90-265VAC的宽输入电源会更可靠。

3，输出电压与路数

根据负载电路的需求，确定所需的输出电压（如+5V, +3.3V, +12V, +24V, 等）和电流。

选择多路输出电源时，需注意各路输出的总功率不能超过电源的总额定功率，同时某些辅路可能对主路有负载要求，请仔细阅读为道产品手册。

二、安装与布线：细节决定成败

1，PCB布局与焊接

散热优先：模块电源的主要失效形式是热失效。应将其放置在通风良好、远离其他热源的位置。对于通过基板散热的模块，务必在PCB对应区域铺设足够的铜箔，并可能需要通过过孔将热量传导到背面铜层。

2，输入/输出电容就近放置：为了抑制噪声和确保稳定性，产品手册通常会推荐在输入/输出端添加滤波电容。这些电容应尽可能靠近模块的相应引脚安装。

3，焊接工艺：遵循手册推荐的焊接温度曲线。避免使用过高的温度或过长的焊接时间，以防损坏内部元件和PCB。

4，关键信号走线

反馈信号：对于可调电源，反馈（Sense）线应直接从负载点引出，并采用 Kelvin连接方式，以精确补偿线路压降。走线应远离噪声源（如电感、开关管）。

大电流路径：输入、输出的大电流走线应尽可能短而宽，以减少寄生电阻产生的压降和发热。

三、上电与调试：循序渐进保安全

1，空载/轻载上电：首次上电时，建议在空载或轻载条件下进行，观察有无异常。确认输出正常后，再逐步加载到额定负载。

2，谨慎使用使能/遥控引脚：如果模块有此功能，确保其上电时序符合系统要求，避免因时序混乱导致 latch-up（闩锁效应）或其他问题。

3，测量与验证：使用示波器测量输出电压的纹波与噪声，确保其在允许范围内。

四、运行与维护：关注长期可靠性

1，监控工作温度：始终确保模块电源在规定的环境温度下工作。如果温度过高，必须加强散热（如增加散热片、强制风冷）。

2，预防潮湿与凝露：在潮湿环境中，如果设备会经历大的温度循环，凝露可能导致电源短路。必要时应采取三防漆、密封或加热等措施。

3，避免长期满负荷运行：即使散热良好，长期满负荷运行也会加速元器件老化，缩短电源寿命。遵循降额准则。

五、常见误区与禁忌

1，切忌输出端直接接大电容：在模块电源的输出端直接并联超大容值的电解电容，可能会因为大容性负载在启动时因巨大的充电电流，而触发过流保护或损坏模块。如需大电容，应咨询为道工程师。

2，禁止输出短路与反接：虽然模块电源通常具有短路保护功能，但反复或长时间的短路仍会对其造成损害。输出电压反接是毁灭性的，必须通过电路设计绝对避免。

3，不要忽视EMC/EMI：模块电源是开关噪声源。如果系统对电磁兼容性要求高，必须在输入输出端按照产品手册建议设计完整的滤波电路（如π型滤波器、共模电感）。

总结

模块电源是一个“小体积，大能量”的部件。遵循谨慎选型、安全使用的原则，可以最大限度地发挥其性能，保障整个电子系统的稳定性和寿命。
