电梯的状态图——建模

最新推荐文章于 2024-05-28 15:26:09 发布
转载 最新推荐文章于 2024-05-28 15:26:09 发布 · 1k 阅读 · 1 ·
CC 4.0 BY-SA版权
原文链接：https://blog.youkuaiyun.com/aheroofeast/article/details/7388735
文章标签：

#软件工程

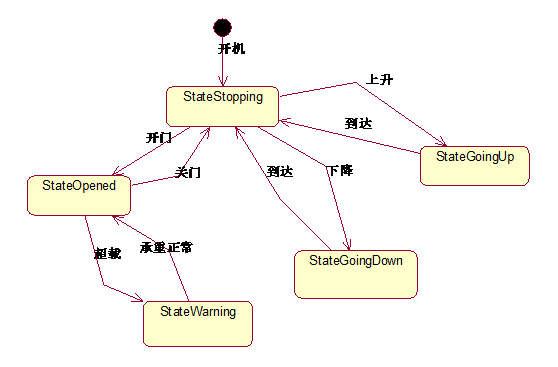

电梯的运行状态包括StateStopping（停止，门关闭）、StateGoingUp（上升）、StateGoingDown（下降）、StateOpened（开门）以及在超载时的StateWarning状态，其中开门是独立的状态，系统启动默认为停止状态。



停止状态：         StateStopping，门是关闭的

电梯上升中：     StateGoingUp

电梯下降中：     StateGoingDown

电梯开门：         StateOpened

超载报警状态：StateWarning，门是开着的

说明：开机即StateStopping状态。电梯停止状态包含关门状态，开门为单独一个状态。
