设计模式概述和UML图

设计模式概述

分类

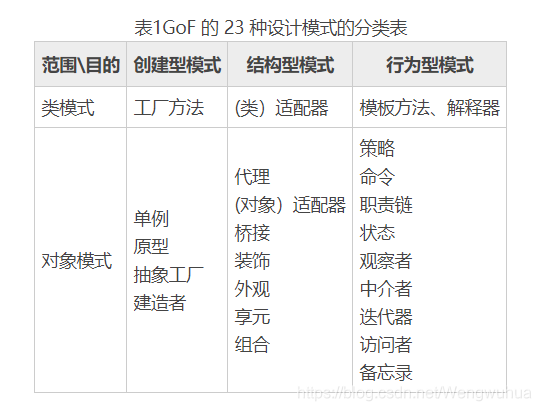

设计模式有两种分类方法，即根据模式的目的来分和根据模式的作用的范围来分。

1. 根据目的来分。根据模式是用来完成什么工作来划分，这种方式可分为创建型模式、结构型模式和行为型模式 3 种。

• 创建型模式：用于描述“怎样创建对象”，它的主要特点是“将对象的创建与使用分离”。GoF 中提供了单例、原型、工厂方法、抽象工厂、建造者等 5 种创建型模式。
• 结构型模式：用于描述如何将类或对象按某种布局组成更大的结构，GoF 中提供了代理、适配器、桥接、装饰、外观、享元、组合等 7 种结构型模式。
• 行为型模式：用于描述类或对象之间怎样相互协作共同完成单个对象都无法单独完成的任务，以及怎样分配职责。GoF 中提供了模板方法、策略、命令、职责链、状态、观察者、中介者、迭代器、访问者、备忘录、解释器等 11 种行为型模式。

2. 根据作用范围来分。根据模式是主要用于类上还是主要用于对象上来分，这种方式可分为类模式和对象模式两种。

• 类模式：用于处理类与子类之间的关系，这些关系通过继承来建立，是静态的，在编译时刻便确定下来了。GoF中的工厂方法、（类）适配器、模板方法、解释器属于该模式。
• 对象模式：用于处理对象之间的关系，这些关系可以通过组合或聚合来实现，在运行时刻是可以变化的，更具动态性。GoF 中除了以上 4 种，其他的都是对象模式。


UML图

在 UML 2.0 的 13 种图中，类图（Class Diagrams）是使用频率最高的 UML 图之一。类图描述系统中的类，以及各个类之间的关系的静态视图，能够让我们在正确编写代码之前对系统有一个全面的认识。

类、接口和类图

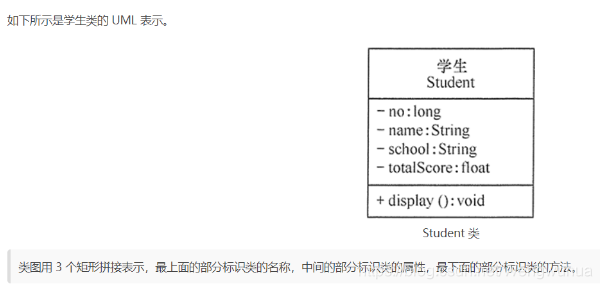

1. 类

• 类名（Name）是一个字符串，例如，Student。
• 属性（Attribute）是指类的特性，即类的成员变量。UML 按以下格式表示：
  [可见性]属性名:类型[=默认值]
  例如：-name:String
• 操作（Operations）是类的任意一个实例对象都可以使用的行为，是类的成员方法。UML 按以下格式表示：
  [可见性]名称(参数列表)[:返回类型]
  例如：+display():void。


类图中，需注意以下几点：

• 抽象类或抽象方法用斜体表示
• 如果是接口，则在类名上方加 <>
• 字段和方法返回值的数据类型非必需
• 静态类或静态方法加下划线

2. 接口

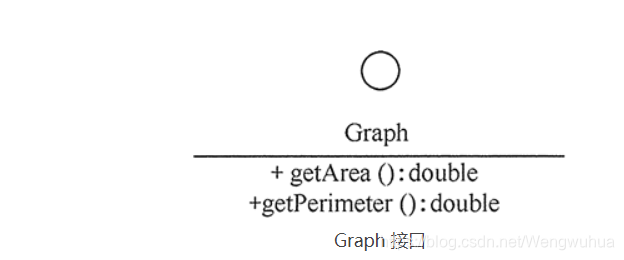

接口（Interface）是一种特殊的类，它具有类的结构但不可被实例化，只可以被子类实现。它包含抽象操作，但不包含属性。它描述了类或组件对外可见的动作。在 UML 中，接口使用一个带有名称的小圆圈来进行表示。

3. 类图

类图（ClassDiagram）是用来显示系统中的类、接口、协作以及它们之间的静态结构和关系的一种静态模型。

类之间的关系

UML 将事物之间的联系归纳为 6 种，并用对应的图形类表示。下面根据类与类之间的耦合度从弱到强排列。UML 中的类图有以下几种关系：依赖关系、关联关系、聚合关系、组合关系、泛化关系和实现关系。其中泛化和实现的耦合度相等，它们是最强的。

1. 依赖关系

依赖（Dependency）关系是一种使用关系，它是对象之间耦合度最弱的一种关联方式，是临时性的关联。在代码中，某个类的方法通过局部变量、方法的参数或者对静态方法的调用来访问另一个类（被依赖类）中的某些方法来完成一些职责。

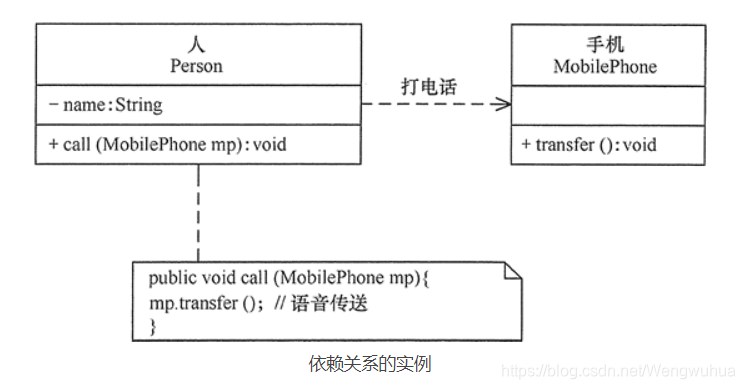

在 UML 类图中，依赖关系使用带箭头的虚线来表示，箭头从使用类指向被依赖的类。如下是人与手机的关系图，人通过手机的语音传送方法打电话。

2. 关联关系

关联（Association）关系是对象之间的一种引用关系，用于表示一类对象与另一类对象之间的联系，如老师和学生、师傅和徒弟、丈夫和妻子等。关联关系是类与类之间最常用的一种关系，分为一般关联关系、聚合关系和组合关系。我们先介绍一般关联。

关联可以是双向的，也可以是单向的。在 UML 类图中，双向的关联可以用带两个箭头或者没有箭头的实线来表示，单向的关联用带一个箭头的实线来表示，箭头从使用类指向被关联的类。也可以在关联线的两端标注角色名，代表两种不同的角色。

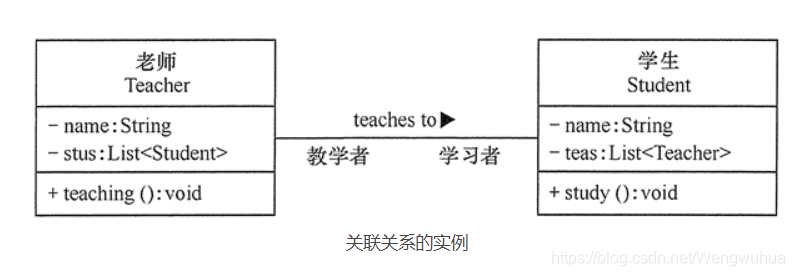

在代码中通常将一个类的对象作为另一个类的成员变量来实现关联关系。如下是老师和学生的关系图，每个老师可以教多个学生，每个学生也可向多个老师学，他们是双向关联。

3. 聚合关系

聚合（Aggregation）关系是关联关系的一种，是强关联关系，是整体和部分之间的关系，是 has-a 的关系。

聚合关系也是通过成员对象来实现的，其中成员对象是整体对象的一部分，但是成员对象可以脱离整体对象而独立存在。例如，学校与老师的关系，学校包含老师，但如果学校停办了，老师依然存在。

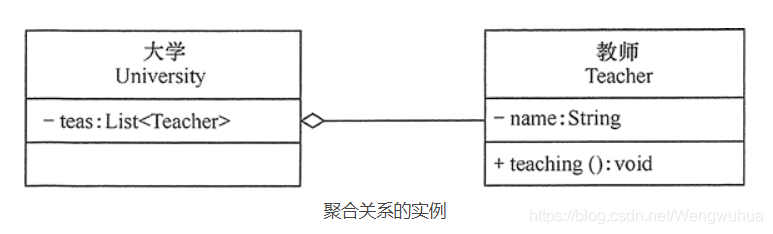

在 UML 类图中，聚合关系可以用带空心菱形的实线来表示，菱形指向整体。如下是大学和教师的关系图。

4. 组合关系

组合（Composition）关系也是关联关系的一种，也表示类之间的整体与部分的关系，但它是一种更强烈的聚合关系，是 contains-a 关系。

在组合关系中，整体对象可以控制部分对象的生命周期，一旦整体对象不存在，部分对象也将不存在，部分对象不能脱离整体对象而存在。例如，头和嘴的关系，没有了头，嘴也就不存在了。

在 UML 类图中，组合关系用带实心菱形的实线来表示，菱形指向整体。如下是头和嘴的关系图。

5. 泛化关系

泛化（Generalization）关系是对象之间耦合度最大的一种关系，表示一般与特殊的关系，是父类与子类之间的关系，是一种继承关系，是 is-a 的关系。

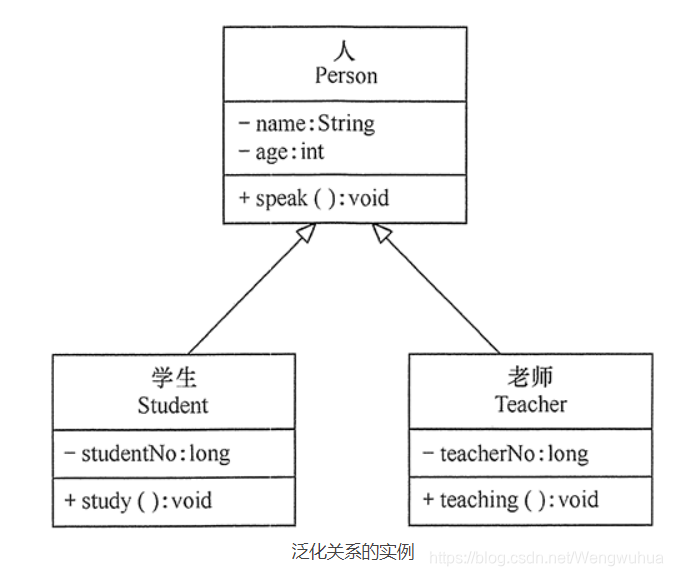

在 UML 类图中**，泛化关系用带空心三角箭头的实线来表示**，箭头从子类指向父类。在代码实现时，使用面向对象的继承机制来实现泛化关系。例如，Student 类和 Teacher 类都是 Person 类的子类，其类图如下所示。

6. 实现关系

实现（Realization）关系是接口与实现类之间的关系。在这种关系中，类实现了接口，类中的操作实现了接口中所声明的所有的抽象操作。

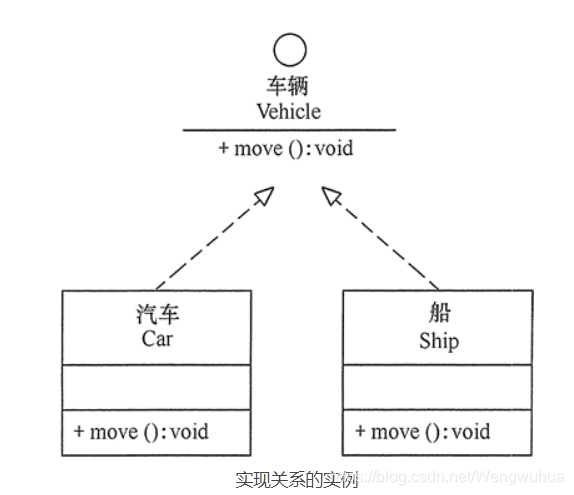

在 UML 类图中，实现关系使用带空心三角箭头的虚线来表示，箭头从实现类指向接口。例如，汽车和船实现了交通工具，其类图如下所示。
