BGP基础配置





IP配置













BGP配置启动

 启动bgp 1，然后指定id，然后宣告邻居网段和区域，同样这个步骤也需要在另外的区域重复

 会话建立后出现下表



路由2.3.4进行IBGP配置

这句话的意思是r2路由器的旁边有一个3.3.3.3网段 跟你一样处于区域2





 r3

 peer 2.2.2.2 connect-interface LoopBack 0

r3的这句话表明当r3与2.2.2.2网段进行建立邻居的时候，用r3的直连接口环回0作为源IP

r3还要与r4进行建邻



r4



解决r4 r5之间路由可达问题





测试

 可以连通

下一步环回建邻



此时还无法建邻，因为EBGP之间TTL是1，而IGBP里面TTL是255，如果r1要ping r2的环回就会导致跳数+1，以致于数据包死亡，所以r1想要ping  r2环回就必须更改TTL，也就是说EBGP进行环回建邻时必须更改TTL

同理r4，r5也需要这样做



 此时建邻就算完成了，然后是bgp的宣告

 查看bgp 路由表



其中*>字符

*代表可用

>代表可优，当同时出现时*>代表路由  “优且可优”，即代表可以把路由加载的自己的路由表，但并不是非得加，而且可以传递给下一个

查看r2



这时已经加好了

并且r3也学到了

但是没有   *>    代表着既不能加表，又不能传递

不许加表是为了防环

这图中，NextHop不对，这条路由是r3从r2学习到的，下一跳理应是r2的地址，但是此时是r1的地址，所以需要更改下一跳



这句话是让r2在传递表的时候把下一跳改成r2自己的地址

查看r3

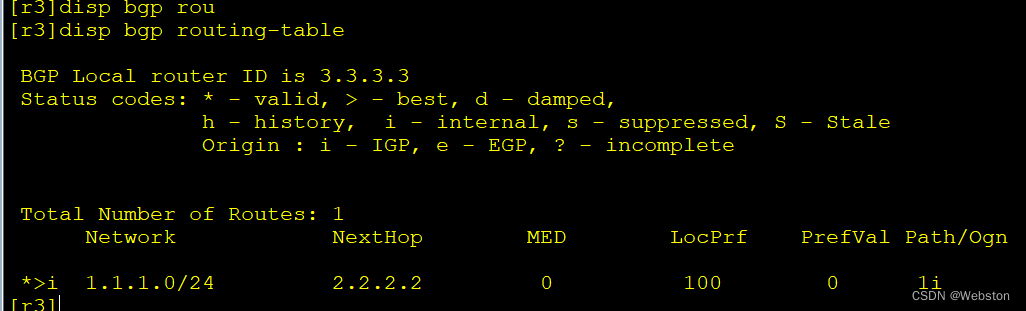

已经有了，并且由于r2和r3是通过r2的环回建邻的所以下一跳是2.2.2.2



此时r3上虽然是  *>  即可优了，但是r4上仍然不会有路由



这是因为IGBP有水平分割机制，所以这里只能二次建邻，让r2和r4建邻，然后由r2传递给r4





此时就有了

 同样也出现了下一跳的问题，需要在r2上再次修改

现在就正确了





r5也学习到了



现在还需要做到r5的环回通



r4

此时发现5.5.5.0的网段不优且不可用，即代表着不能加表也不能传递

先在r5上建立一个新环回，并在r4上写静态路由，并在r5上宣告



此刻查看bgp表

 发现新环回 有 *> 代表可以加表，可以传递，此时已经有了静态所以不用加表

r3上查看





 该路由不能传递，同样也是下一跳问题

所以需要在r4上修改





此时



 该路由优且可用，r2会传递给r1，并且仍然是可优可用，这是因为EBGP和IGBP之间传递时会自动修改下一跳

然后我们r1ping 99.1.1.1



回到刚才的5.5.5.0不能传递的问题，这是因为华为上建邻的网段和传递的网段不能是同一个，所以一个路由器应该两个环回，一个建邻，一个传递

但是仍然有办法让5.5.5.0 变成优且可用

即重写静态



 这里的原因是我写的静态是一条32位的路由，而传过来的是一条24位的路由，是不同的所以可用且优，所以加表



测试ping 5.5.5.5



接着继续宣告AS2中的环回即可

 r5上有2.2.2.2的路由

然后测试





宣告r3r4的环回

 测试
