f2fs系列文章——sit/nat_version_bitmap

最新推荐文章于 2024-06-14 17:30:40 发布
原创 最新推荐文章于 2024-06-14 17:30:40 发布 · 2.3k 阅读 · 7 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#f2fs

本文深入探讨f2fs文件系统的sit/nat版本位图管理，分析了如何确定最新元数据副本，详细阐述了sit和nat的组织结构，以及在cp pack中的存储位置。同时，解释了更新sit/nat时version bitmap的变化过程，包括缓存机制和检查点时的刷盘操作。

    f2fs为了防止宕机对元数据造成不可恢复的损害，所以sit/nat这种元数据有着两个副本，但是这两个副本只有一个是表示最新的数据，f2fs通过保存在cp pack中的sit/nat version bitmap来指示哪个才是最新的。本文将讲述sit和nat两个副本的放置情况，以及sit/nat version bitmap在cp pack中的放置情况，最后将描述sit/nat更新时的version bitmap的变化情况。

    下面是根据nid来获取该nid所对应的最新的f2fs_nat_entry所在的f2fs_nat_block所在的块地址。

static pgoff_t current_nat_addr(struct f2fs_sb_info *sbi, nid_t start)
{
	struct f2fs_nm_info *nm_i = NM_I(sbi);
	pgoff_t block_off;
	pgoff_t block_addr;
	int seg_off;

	block_off = NAT_BLOCK_OFFSET(start);
	seg_off = block_off >> sbi->log_blocks_per_seg;

	block_addr = (pgoff_t)(nm_i->nat_blkaddr + (seg_off << sbi->log_blocks_per_seg << 1) +
			(block_off & ((1 << sbi->log_blocks_per_seg) -1)));

	if (f2fs_test_bit(block_off, nm_i->nat_bitmap))
		block_addr += sbi->blocks_per_seg;
	return block_addr;
}

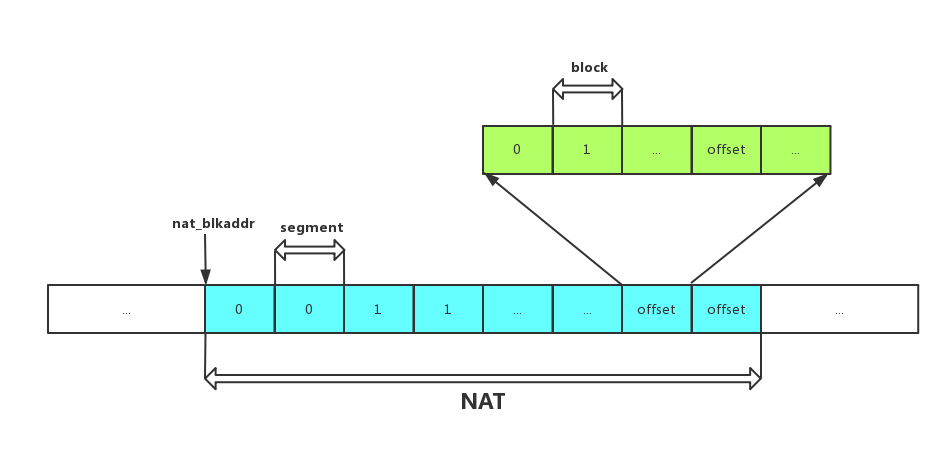

    根据上面的源码可以看出f2fs_nat_block是以下图的形式放置的。也就是f2fs_nat_entry为最小的单元，但是以f2fs_nat_block的组织形式组织成磁盘上最小的单位块，然后相邻的这些f2fs_nat_block形成一个segment，而相邻的这些f2fs_nat_block的副本也形成一个segment与其相邻放置。然后所有的这些segment以这样的方式重复。

    下面是根据segno来获取该segment所对应的最新的f2fs_sit_entry所在的f2fs_sit_block所在的块地址。

static inline pgoff_t current_sit_addr(struct f2fs_sb_info *sbi, unsigned int start)
{
	struct sit_info *sit_i = SIT_I(sbi);
	unsigned int offset = SIT_BLOCK_OFFSET(start);
	block_t blk_addr = sit_i->sit_base_addr + offset;

	check_seg_range(sbi, start);

	if (f2fs_test_bit(offset, sit_i->sit_bitmap))
		blk_addr += sit_i->sit_blocks;

	return blk_addr;
}

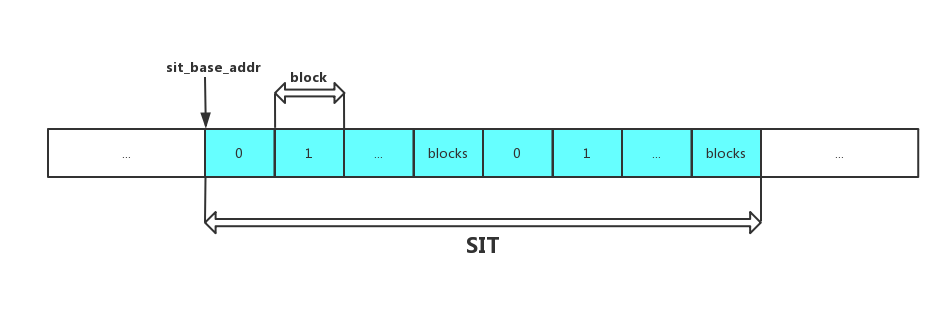

    根据上面的源码可以看出f2fs_sit_block是以下图的形式放置的。也就是f2fs_sit_entry为最小的单元，但是以f2fs_sit_block的组织形式组织成磁盘上最小的单位块，然后所有的f2fs_sit_block的第一个副本相邻放置，而这些f2fs_sit_block的第二个副本叶祥林放置并排列在第一个副本的最后一个f2fs_sit_block的后面。



    接着是关于sit/nat version bitmap在cp pack中的放置情况，这个根据下面的函数可以看出。首先解释一下cp_payload这个字段，由于在f2fs的cp pack中的第一个块本来应该放置f2fs_checkpoint这个数据结构的，但是我们发现这个数据结构的大小不够一个block，也就是还有剩余的空间，所以当si/nat version bitmap比较大的时候，那么这两个bitmap是需要额外的空间来保存的，所以cp_payload记录的就是这个额外的空间的块的数量。

static inline void *__bitmap_ptr(struct f2fs_sb_info *sbi, int flag)
{
	struct f2fs_checkpoint *ckpt = F2FS_CKPT(sbi);
	int offset;

	if (__cp_payload(sbi) > 0) {
		if (flag == NAT_BITMAP)
			return &ckpt->sit_nat_version_bitmap;
		else
			return (unsigned char *)ckpt + F2FS_BLKSIZE;
	} else {
		offset = (flag == NAT_BITMAP) ?
			le32_to_cpu(ckpt->sit_ver_bitmap_bytesize) : 0;
		return &ckpt->sit_nat_version_bitmap + offset;
	}
}

    根据源码分析一下：当cp_payload > 0时，也就是存在额外的空间来存放bitmap。如果是NAT_BITMAP，那么nat version bitmap是放置在以f2fs_checkpoint的最后一个字段开始的长度为nat_ver_bitmap_bytesize的一段空间中，而对于SIT_BITMAP，sit version bitmap就是放置以cp pack第一个块后面的第二个块开始的长度为sit_ver_bi
