Multisim中74194的QA是最左端，QD是最右端

笔者在做数字电路与逻辑设计的实验时，检查了好几次，电路输出和预想的还是不一样。一筹莫展之际，笔者猜测：Multisim的QA，QB，QC，QD可能与教材的不一样——教材中QA是最右端，而Multisim中QA可能是最左端。带着这个猜想，我做了如下实验：

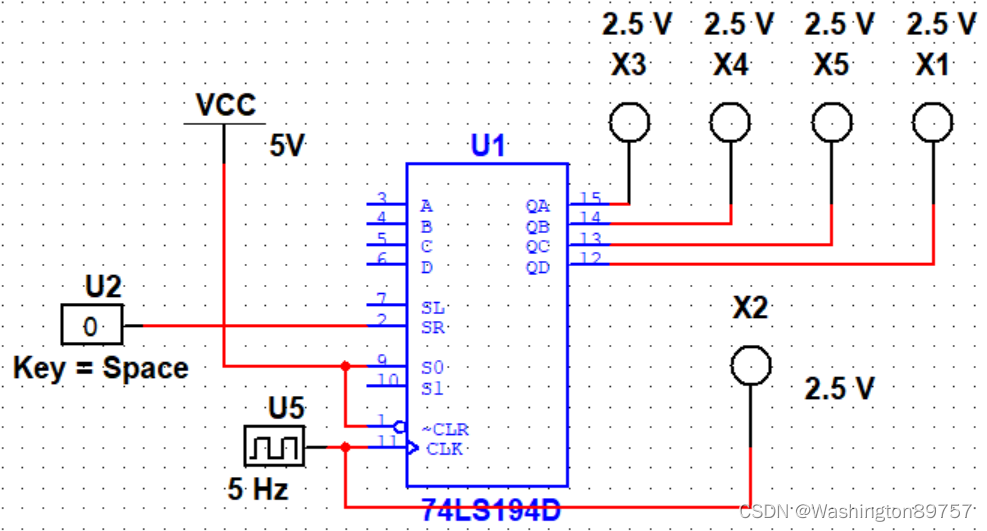

 如上图，S1=0,S0=1，74194进行右移功能。探针X2与时钟脉冲相连，X2亮一次就代表时钟脉冲作用一次。QA、QB、QC、QD分别与一个探针相连，以检测输出0或1（亮为1，灭为0）。

Multisim中74194进行右移串行数据输入

如视频所示，输出端初始状态均为零，然后从右移串行输入端输入一个1。假设QA是最左端，那么与QA相连的探针应该最先亮，然后QB、QC、QD再依次亮。而视频中的情况与演绎推理的结果相同，初步说明QA为最左端。

再通过多组实验，可以基本证明，Multisim中74194的QA是最左端，QD是最右端。

以上仅为笔者个人拙见，如有错误之处，敬请斧正，同时也欢迎交流学习、共同进步。
