MPLS实验

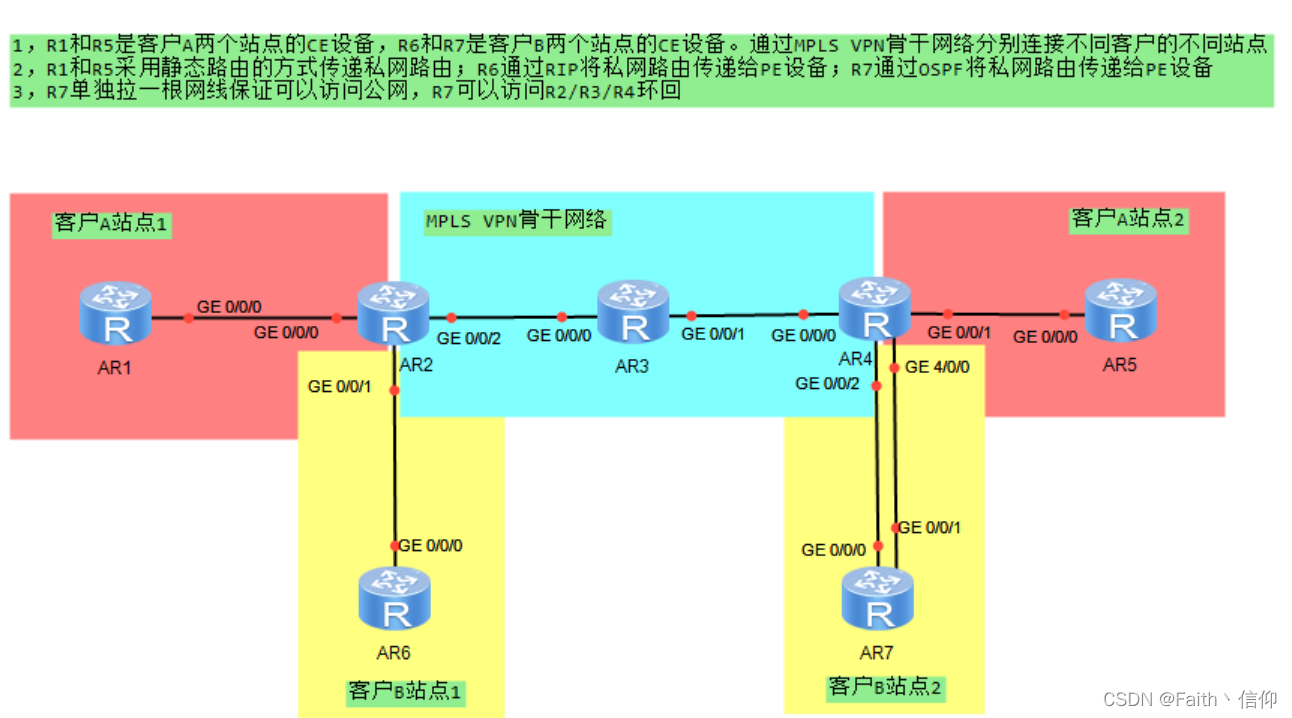

1，R1和R5是客户A两个站点的CE设备，R6和R7是客户b两个站点的CE设备。通过MPLSVPN骨干网络分别连接不同客户的不同站点

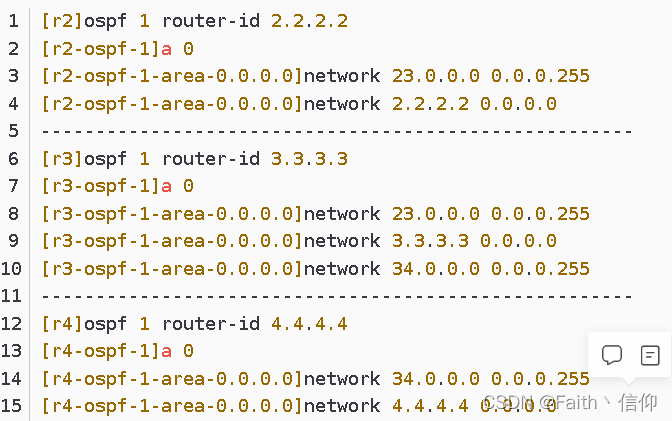

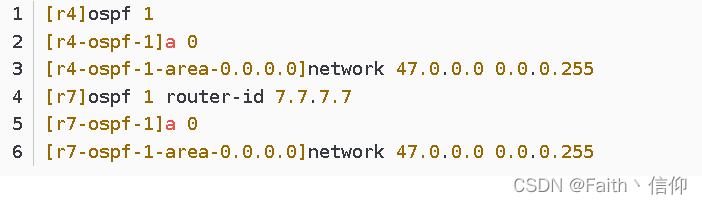

一：首先把骨干网的基础配置ospf配好

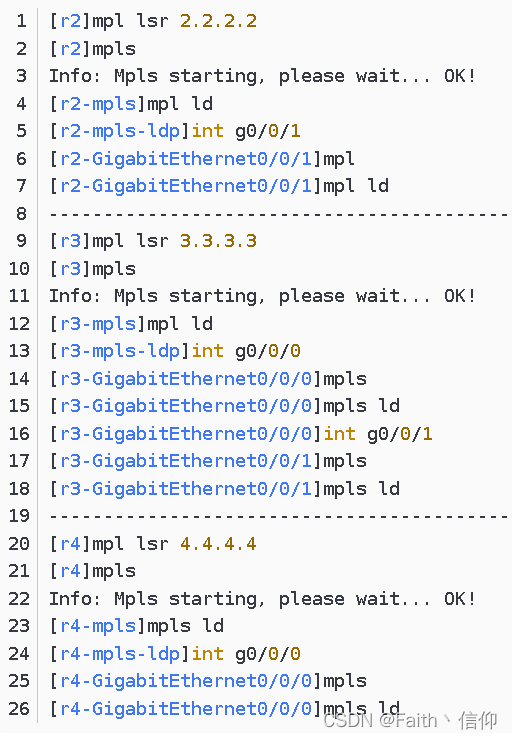

二：配置并激活全局和接口的mpls

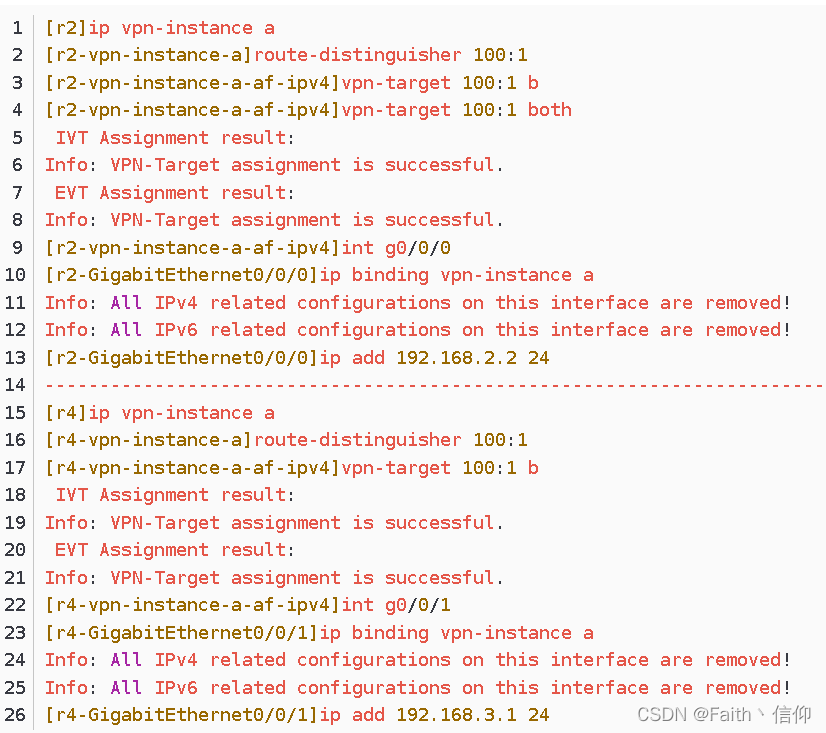

三：创建VRF空间并划分接口

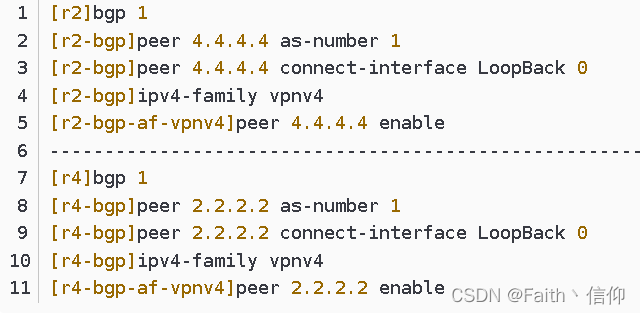

四：在R2和R4上建立普通BGPv4之上的VPNv4对等体关系

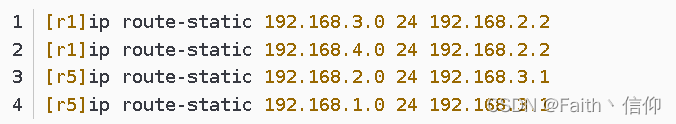

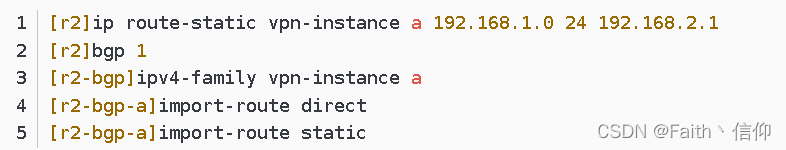

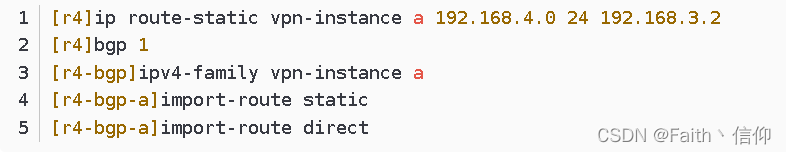

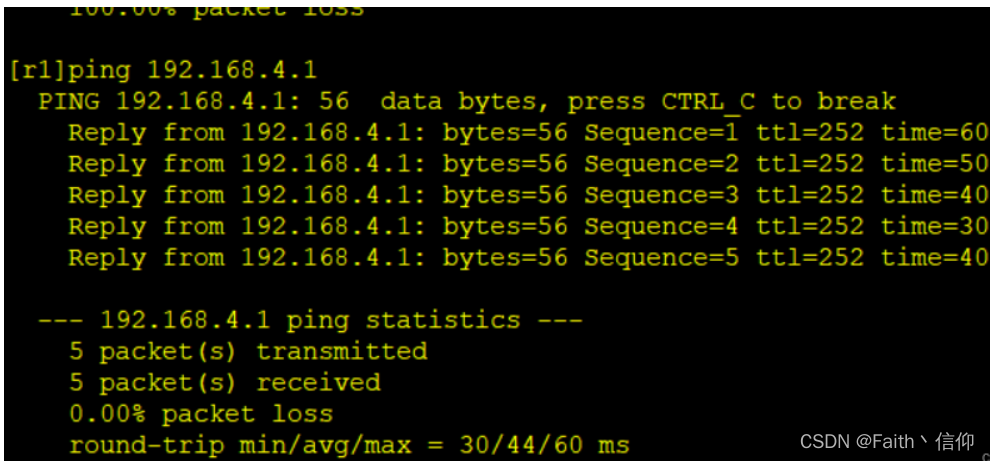

2，R1和R5采用静态路由的方式传递私网路由;





 3，R6通过RIP将私网路由传递给PE设备;R7通过OSPF将私网路由传递给PE设备

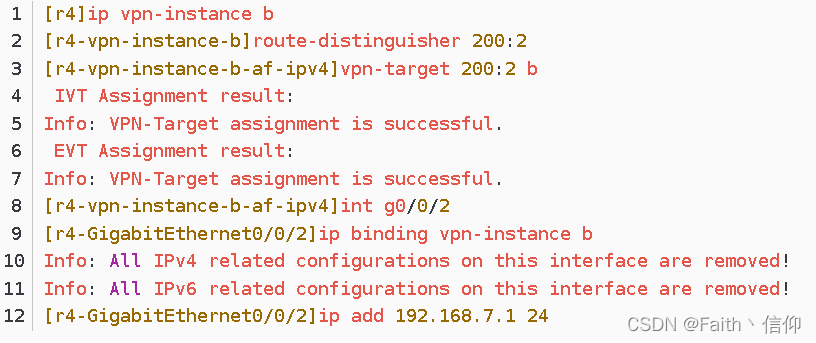

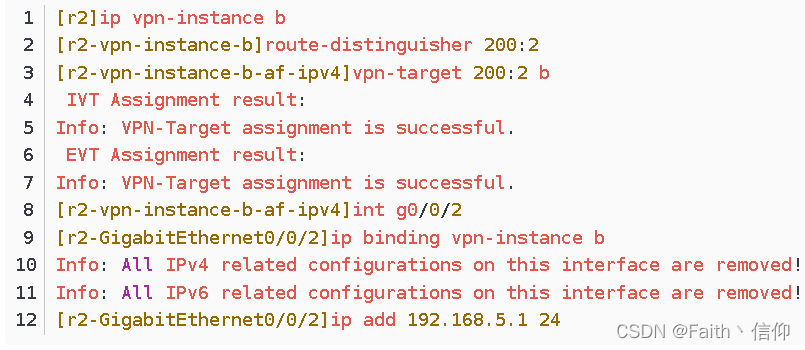

一：创建VRF空间并划分接口

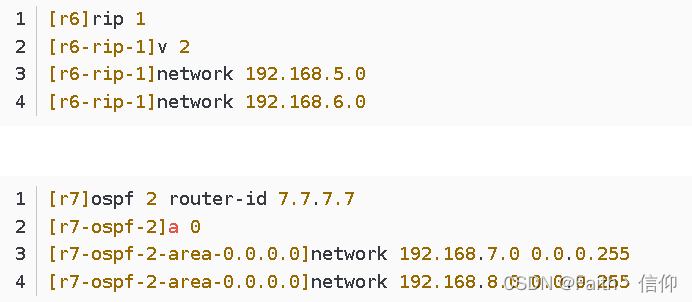

二：在R6上配置ripR7上配置ospf

三：动态传递路由

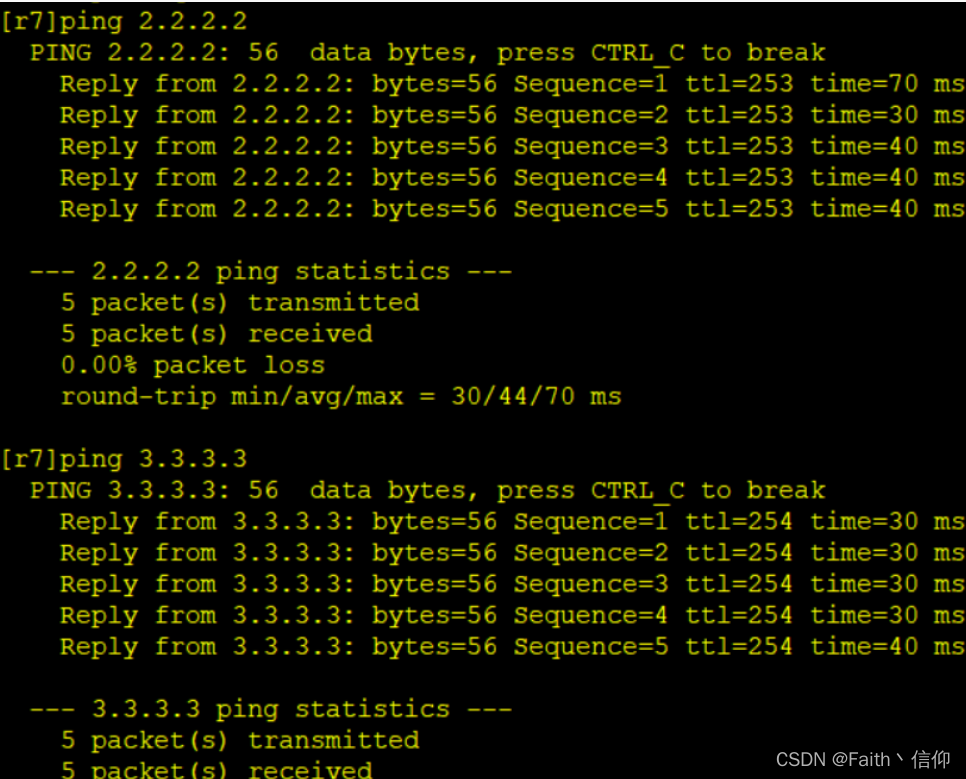

​4，R7单独拉一根网线保证可以访问公网，R7可以访问R2/R3/R4环回
