本文详细介绍了如何使用STM32F103通过硬件SPI驱动DAC8563，从SPI初始化、DAC8563数据手册分析到解决实际问题，如调整SPI速率、CS引脚时序，最终实现正常工作。通过调试总结，强调了示波器的重要性以及借鉴软件SPI调试硬件SPI的思路。
目录
程序目的
使用STM32F103RCT6芯片驱动DAC8563芯片，采用硬件SPI驱动DAC芯片，输出所需的电压值。STM32使用SPI2，引脚IO PB13/14/15，DAC856是16位DAC芯片，需要发送16位（2个字节）来控制输出DAC数值。
展开设计

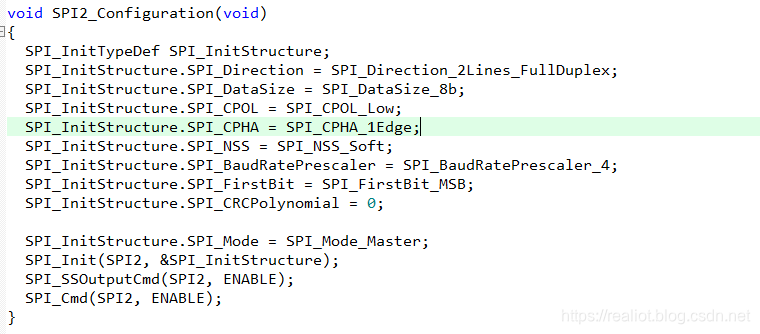

SPI初始化
DAC8563数据手册分析

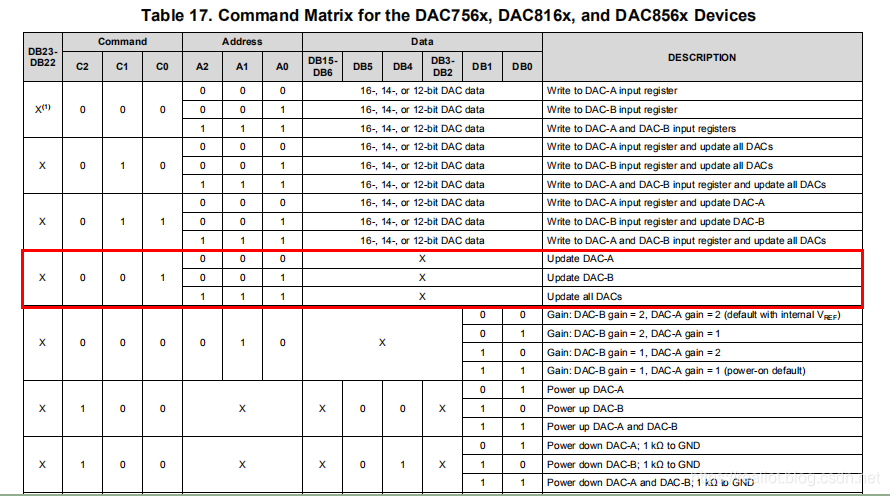

建议重视DAC8563的数据手册，重点是下图中红色框线内的命令，我们此时需要的命令只有两条：0x18 设定通道A的DAC值，0x19设定通道B的DAC值。命令的格式是：CMD+VALUE_H+VALUE_L,先发送命令字节，再发送16位DAC值的高8位，最后发送16位DAC值的低8位。3个字节中，命令占1个字节，数据占2个字节。
存在问题
软件IO模拟正常
使用硬件SPI发送函数向DAC8563发送命令，DAC芯片无输出；由于怀疑DAC8563芯片损坏，需要先验证DAC芯片可用。故使用软件IO模拟SPI的方式发送命令，DAC芯片可以正确输出，由此判断DAC8563并未损坏。
