【Cadence17.2】Capture CIS封装设置、DRC、BOM单生成和网表生成

封装设置
DRC
生成BOM
生成网表文件

封装设置

在这里插入图片描述

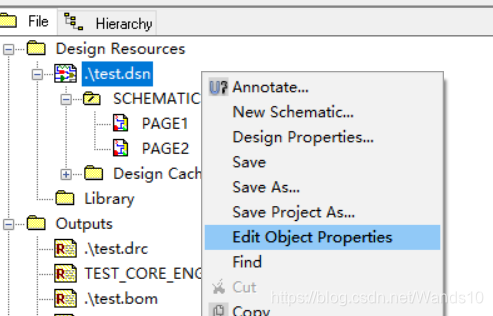

右键工程文件，选择Edit Object Properties，打开属性管理界面。

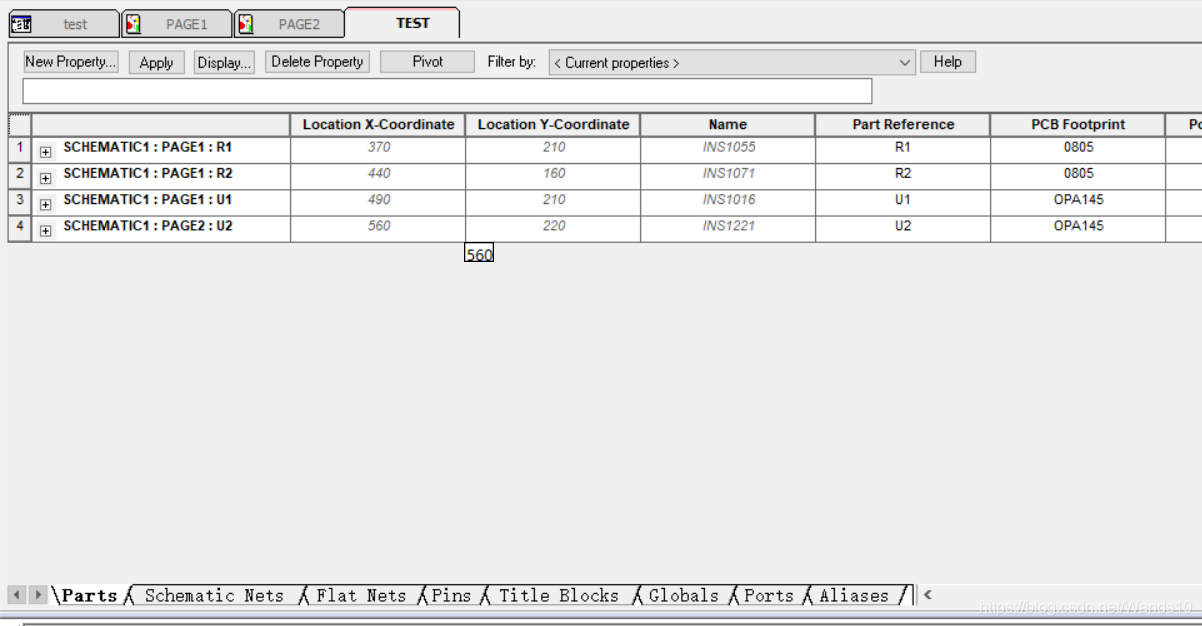

在Parts一栏中可以看到所有的元器件的属性，在这里可以对元器件的封装进行统一的设置，设置元器件的封装只需修改相应的PCB Footprint值即可。
该表除了元器件属性之外，也可以看到所有网络或者引脚的属性，可用于对各种属性的统一管理。
