3-6节干电池供电方案TPS63060，2A降压-升压转换器

最新推荐文章于 2024-08-22 10:48:58 发布
原创 最新推荐文章于 2024-08-22 10:48:58 发布 · 2.8k 阅读 · 18 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了电池供电设备面临的电压稳定性问题，如干电池、镍氢电池或锂电池在放电过程中电压下降。文章提出了使用高效率的DC-DC转换器来解决这一问题，该转换器能在5V降压和升压模式下提供稳定的电流，并能在不同电压范围内自动切换。此外，还强调了转换器的过温、过压保护功能及其在各种电子设备如数码相机和笔记本电脑中的应用。

前言

手持设备以及一些数码设备经常需要干电池或者锂电池进行供电，而电池放电过程电压在持续降低，比如一节全新南孚干电池电压大约为1.6V，在放电极限的时候电压会降到0.9V以下。而设备一般需要电压稳定在5V或者3.3V，虽然可以选择LDO或者DC-DC来实现稳压结果，LDO要求输入电压率高于输出电压，一般的DC-DC无法同时具备升压降压功能。这样就导致了无法完全榨干电池的电量，或者转换效率低下等问题。

特性

  • 效率高达93%
  • 5V 降压模式下的输出电流为2A/1A
  • 5V 升压模式(VIN>4V) 下的输出电流为1.3A
  • 降压和升压模式间的自动转
  • 2.5V 至8V 固定和可调输出电压选
  • 过温保护、过压保护

运用

  • 3-6节干电池、镍镉电池(NiCd) 或者镍氢电池(NiMH) 电池、或者一节锂离子
  • 双节锂离子应用
  • 工业计量设备
  • 数码相机(DSC) 和便携式摄像机
  • 笔记本电脑

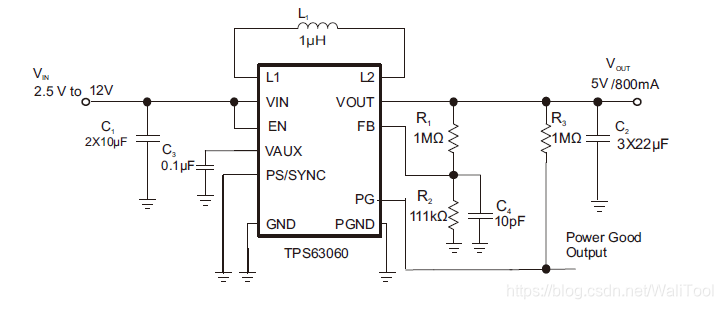

典型电路
