如何从将EDA的封装导入到AD中

本文介绍了将EDA的封装导入到AD中的方法。首先可从EDA丰富的封装库中找到适合自己的封装,如XT30封装库,通过搜索找到后导出为AD的PCB格式封装。接着将AD的PCB转化为器件库,先打开PCB文件,再点击设计生成PCB库即可得到库文件。

如何从将EDA的封装导入到AD中

快速导入封装



前言

将EDA的封装快速导入AD中

一、从EDA中找到适合自己的封装

EDA的封装库非常的丰富可以找到多种封装

在这里插入图片描述

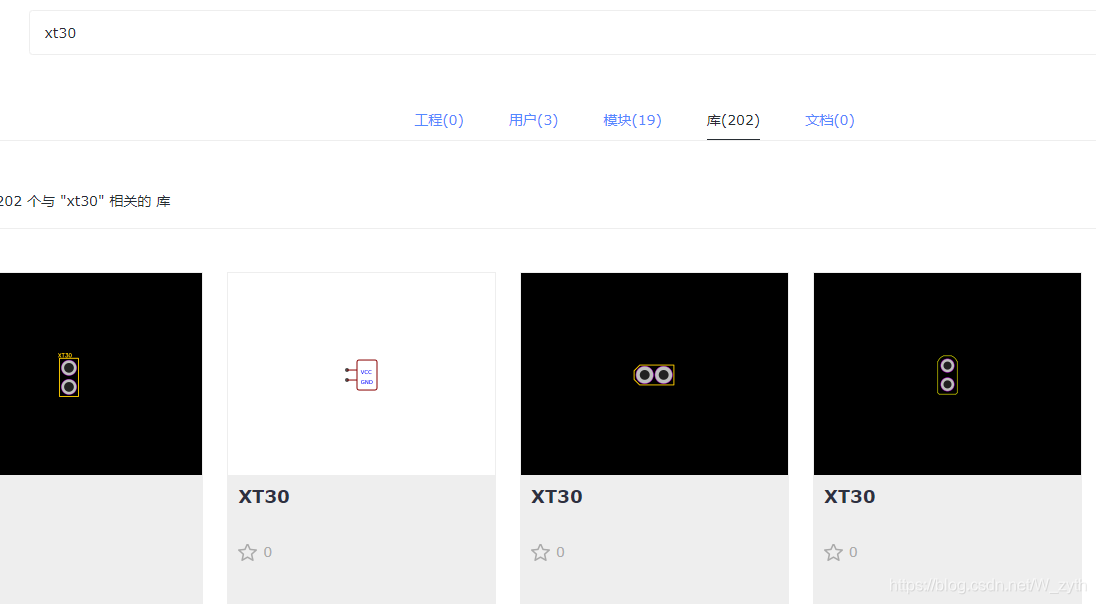

这里我使用的是XT30的封装库,通过搜索找到
在这里插入图片描述

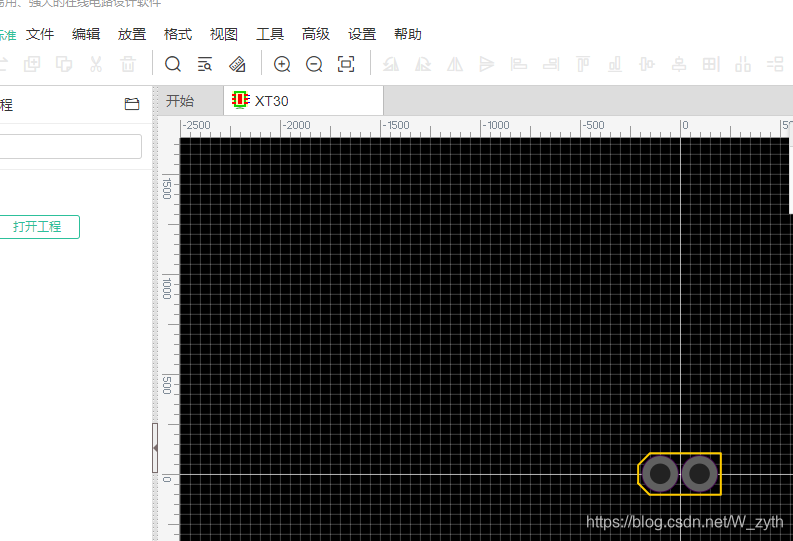

在打开之后进入
在这里插入图片描述
点击文件->导出->Altium,就可以得到AD的PCB格式的封装了
在这里插入图片描述

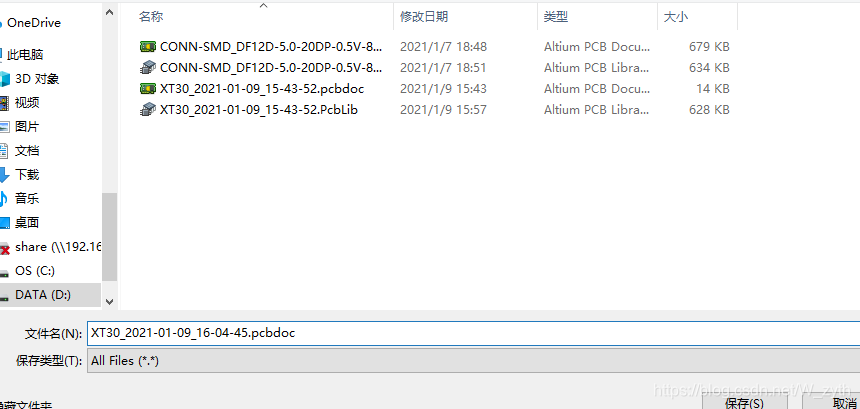

保存在自己相应的文件夹目录下

二、AD的PCB转化为器件库

1.打开PCB

在这里插入图片描述

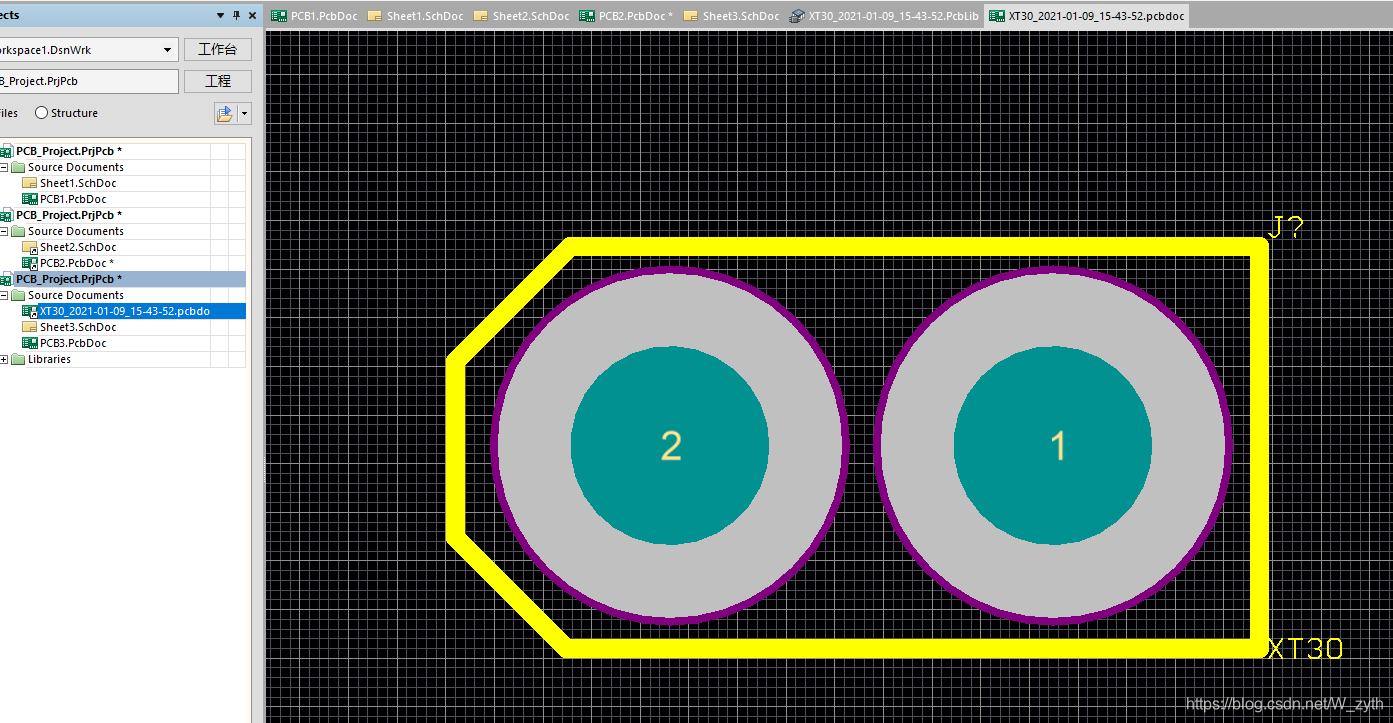

EDA导出的是一个可以打开PCB文件

2.PCB转封装

在这里插入图片描述

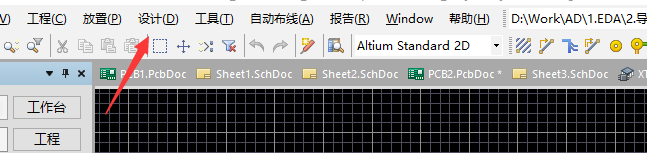

点击设计->生成PCB库,就可以得到库文件

在这里插入图片描述
同时我们可以在我们保存PCB的文件目录找到相应的文件在这里插入图片描述
