JTXQ、JT808模拟终端使用说明 --2 JTT808协议菜单

目录

1. 设备参数

 2. 设备属性

 3. 位置汇报

3.1 录入上报---位置基本信息上报

3.2 录入上报---位置附加信息上报

3.3 录入上报---视频报警附加

3.4 录入上报---苏标附加

3.5 录入上报---粤标附加

3.6 录入上报---黑标附加

3.7 轨迹上报

---

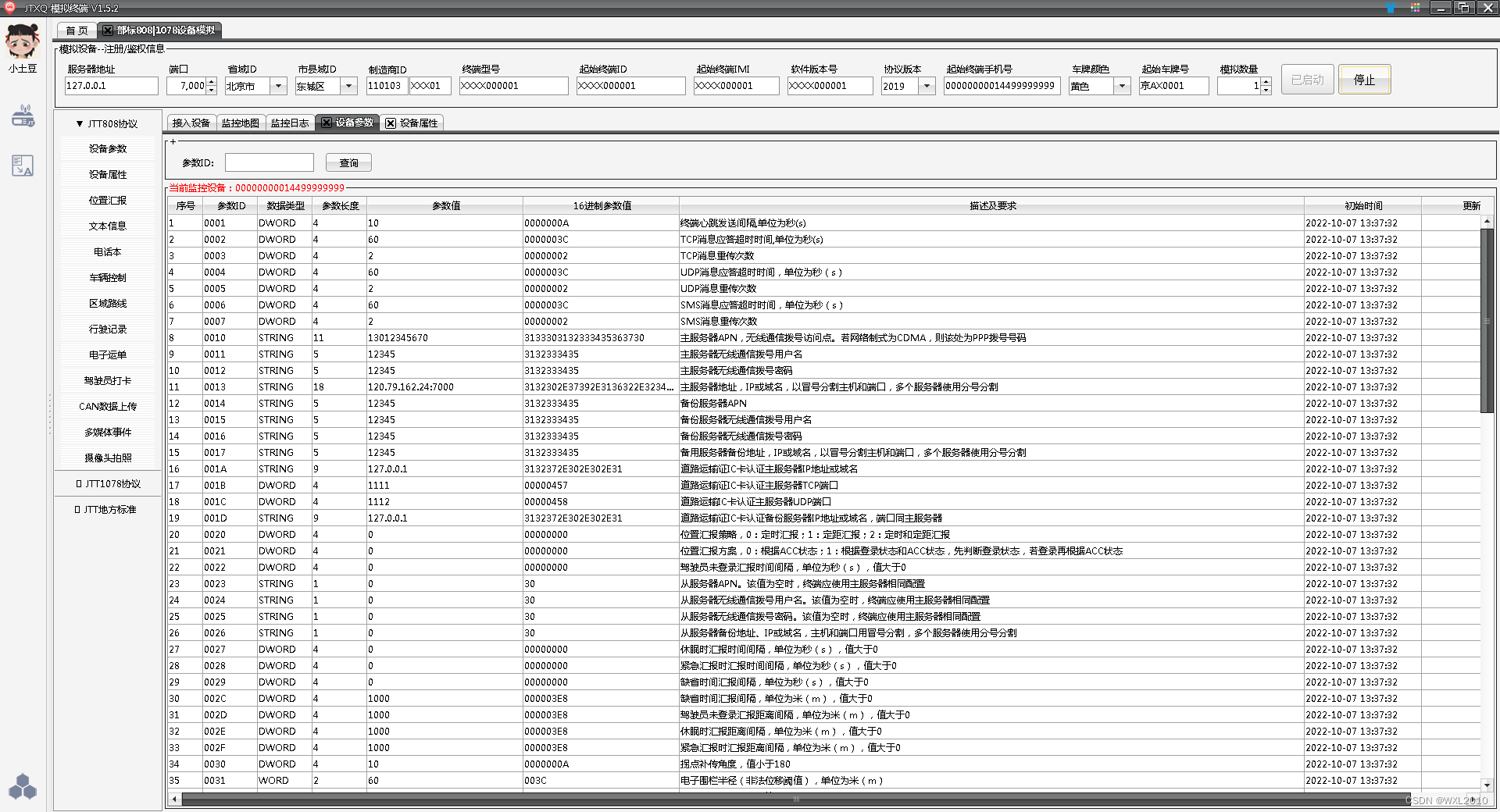

1. 设备参数

    模拟终端初始加载的参数信息，即parameter.txt文件的参数，可在该界面查看。 从平台可以下发修改已有参数， 但参数数据不做持久化。

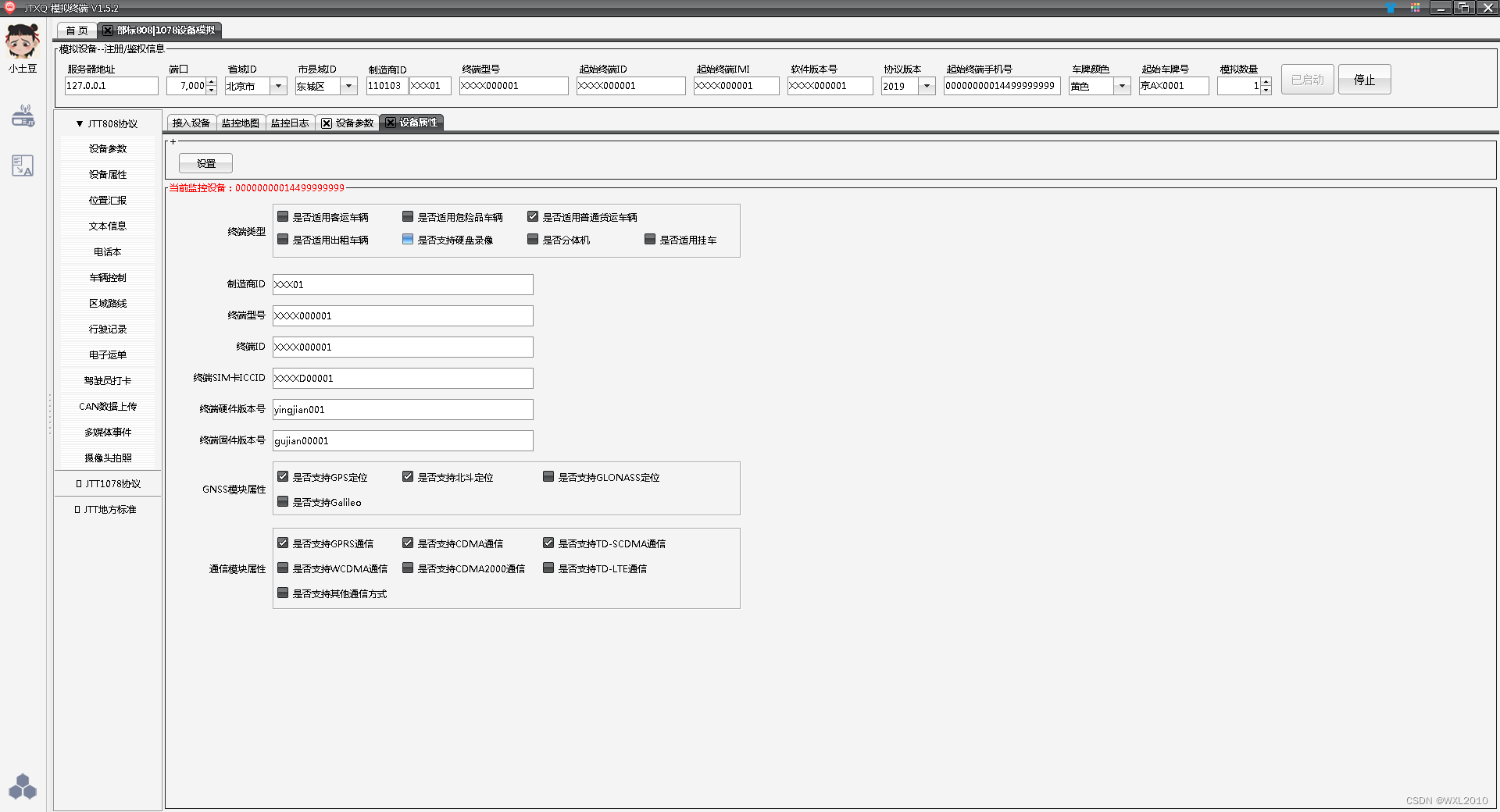

 2. 设备属性

模拟设备初始加载的属性信息， 临时也是放在了parameter.txt中， 见最后几个参数。待后期调整吧。需要修改，可变更对应值。 平台下发属性信息查询时， 模拟设备应答此属性信息。

 3. 位置汇报

     在启动设备并成功连接上服务器时， 可启动位置上报， 并提供录入上报、轨迹上报两种方式。

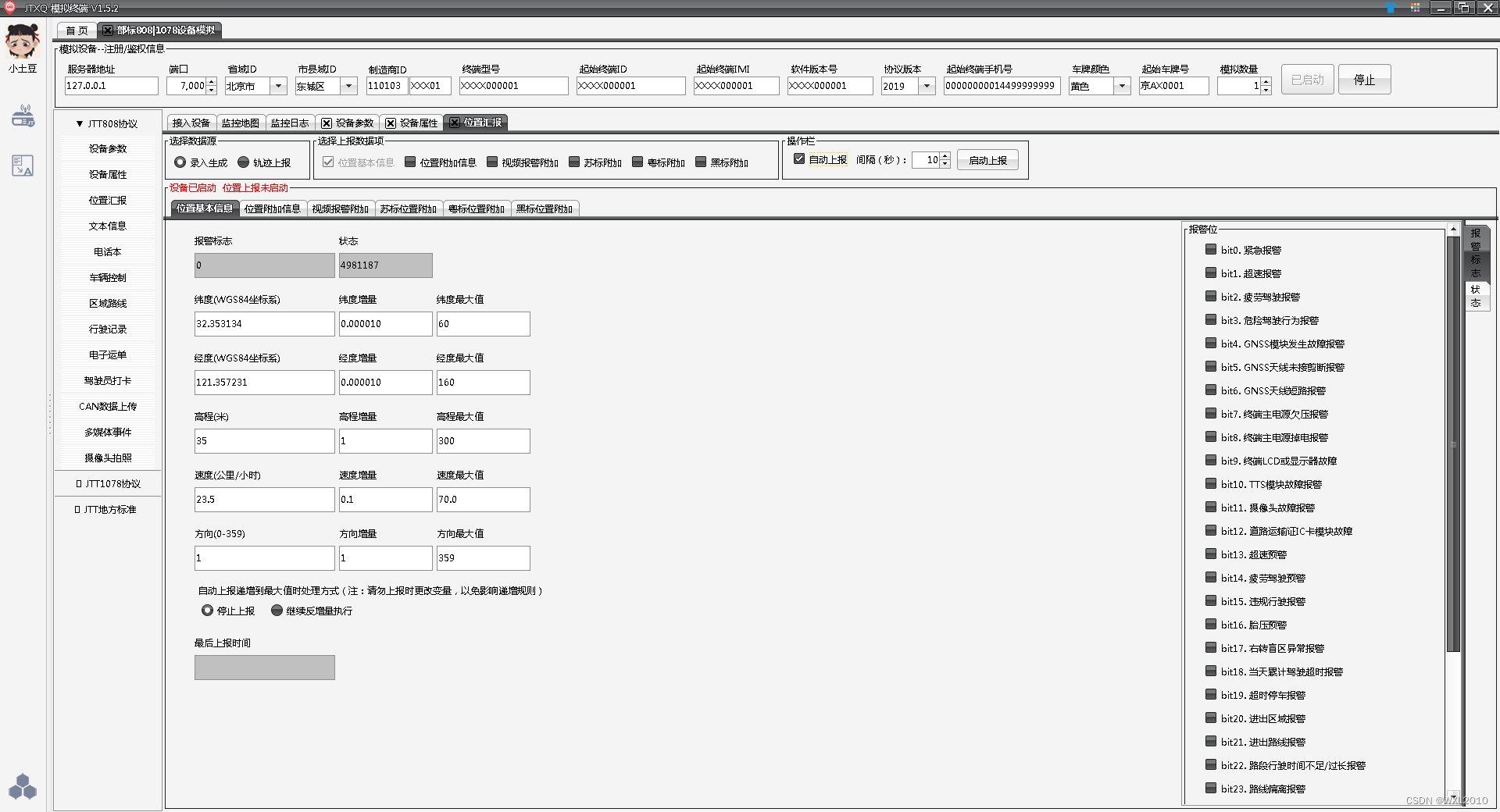

  3.1 录入上报---位置基本信息上报

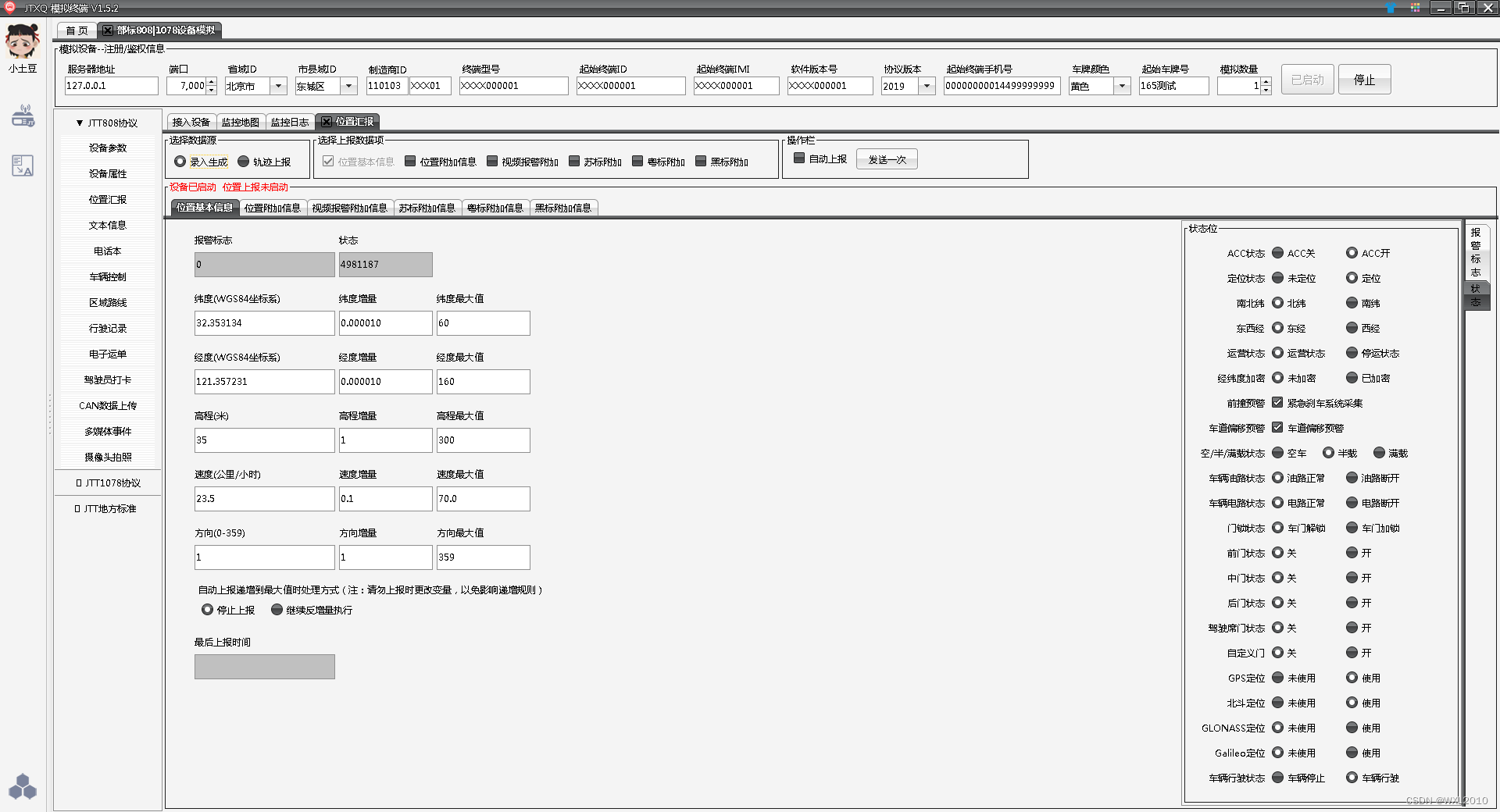

     位置基本即jt808协议的0200位置基本信息，如下图。 可调整速度、经纬度、方向以及增量，最大值等，作为自动上报的初始数据， 并提供递增结束后执行的规则。

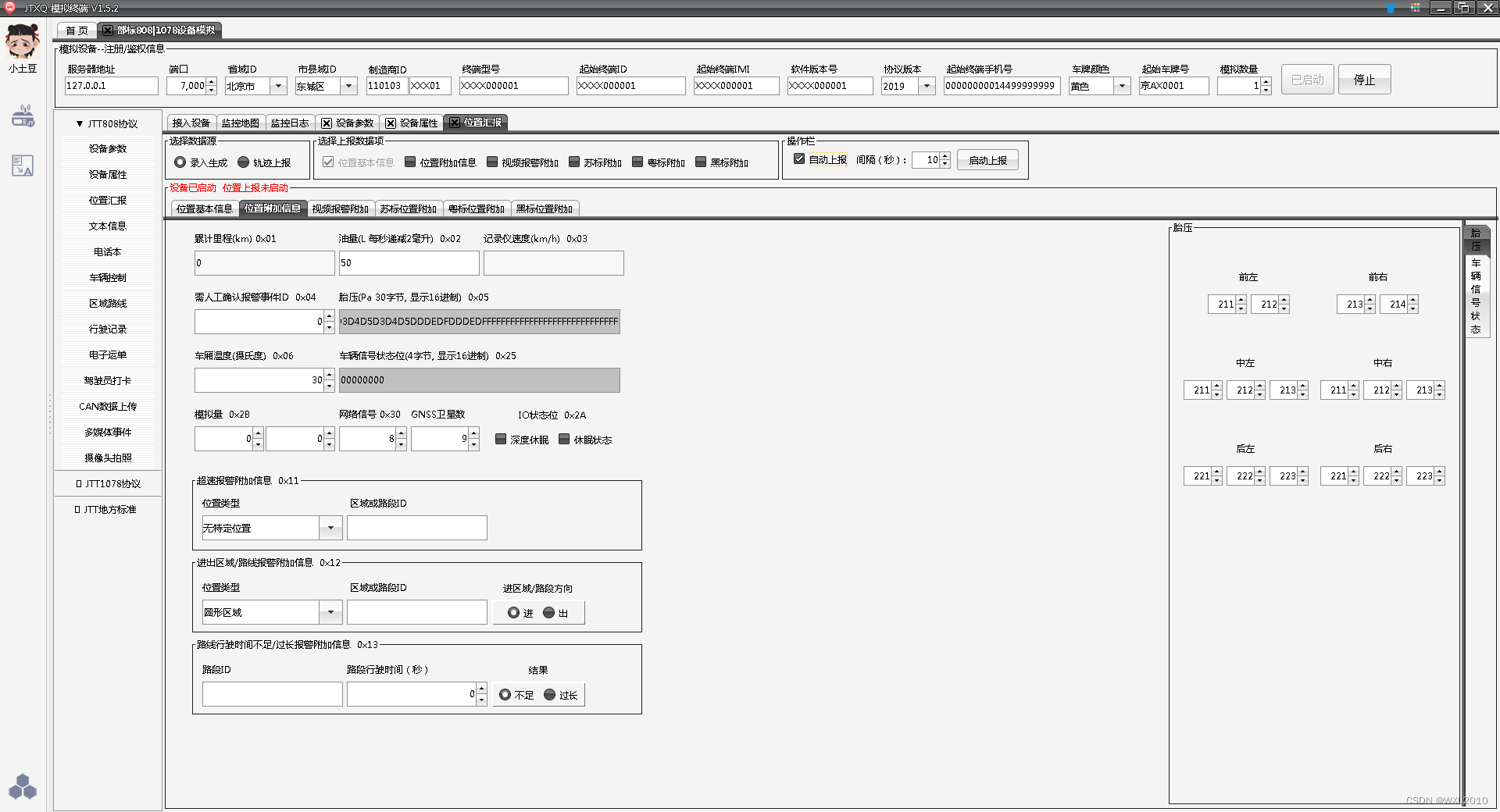

  3.2 录入上报---位置附加信息上报

   位置附加信息的上报，需要在"上报数据项栏"勾选位置附加信息。 附加信息的累计里程、油量目前是由程序自动累计计算，超速等报警也由设备的报警参数设置及当前速度计算而得。

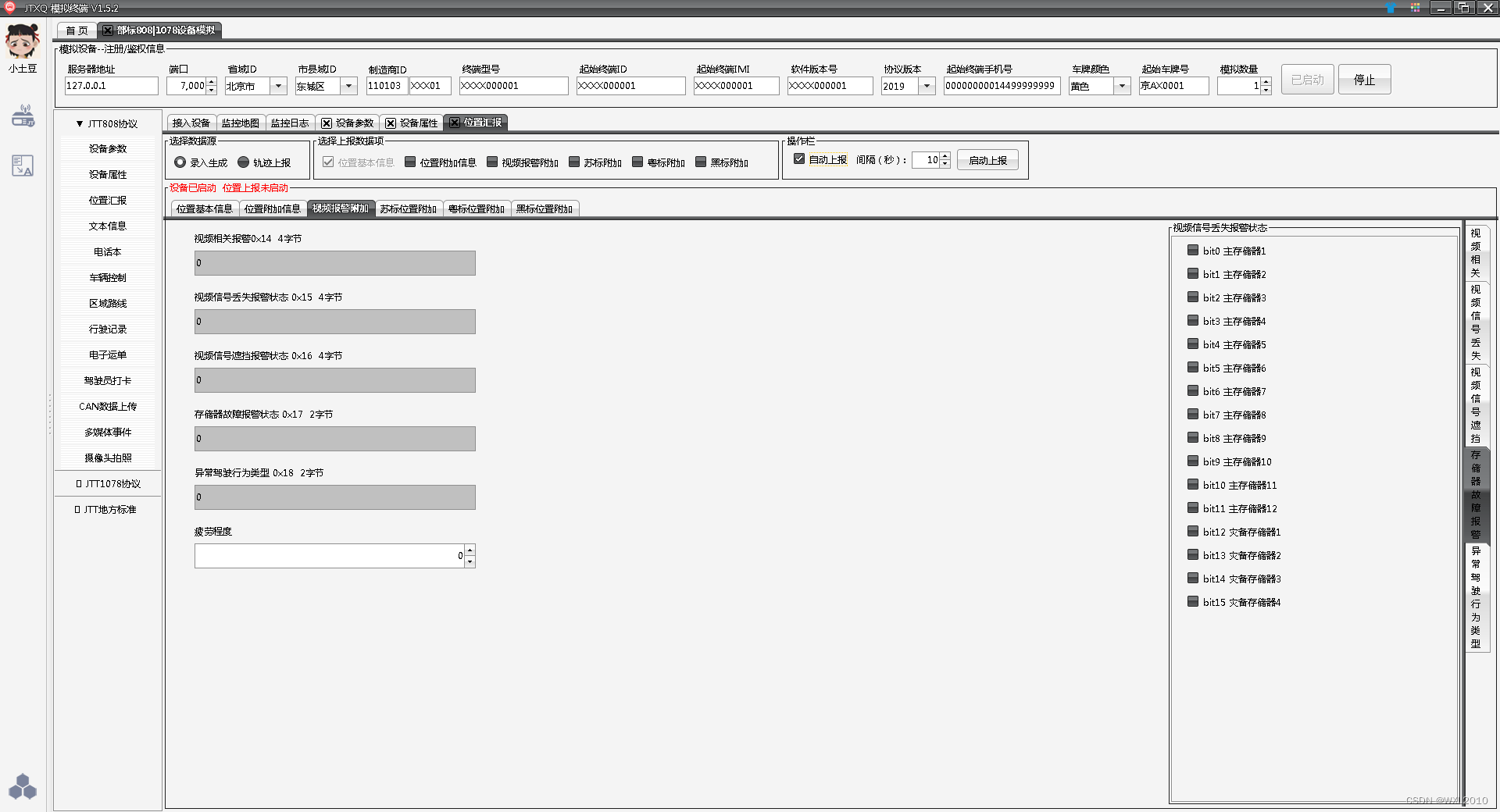

 3.3 录入上报---视频报警附加

     视频报警触发为手动操作， 需要在"上报数据项栏"勾选视频报警附加， 在视频报警界面勾选想要触发的视频报警即可。 报警项将随位置附加信息自动上报。

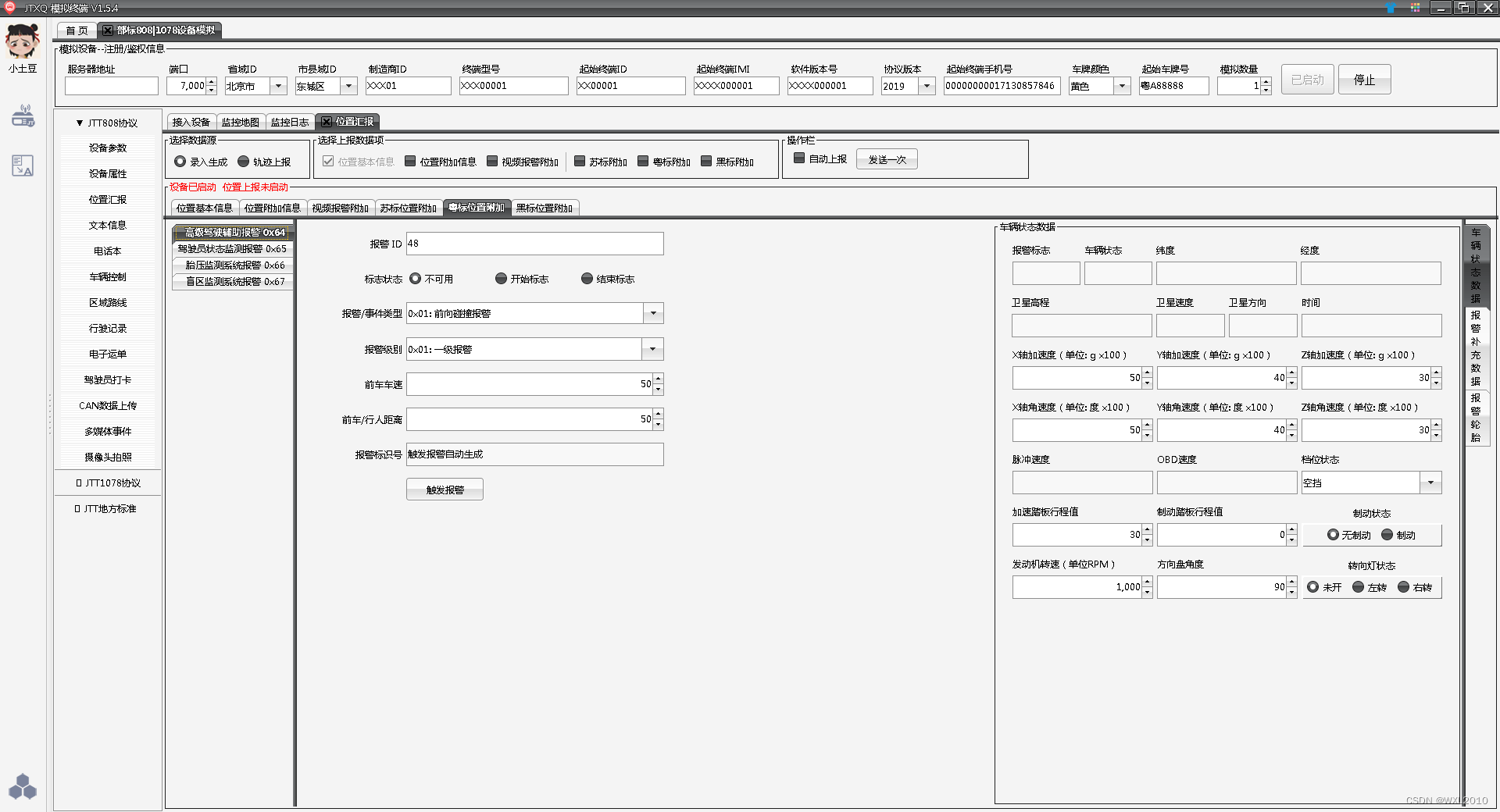

3.4 录入上报---苏标附加

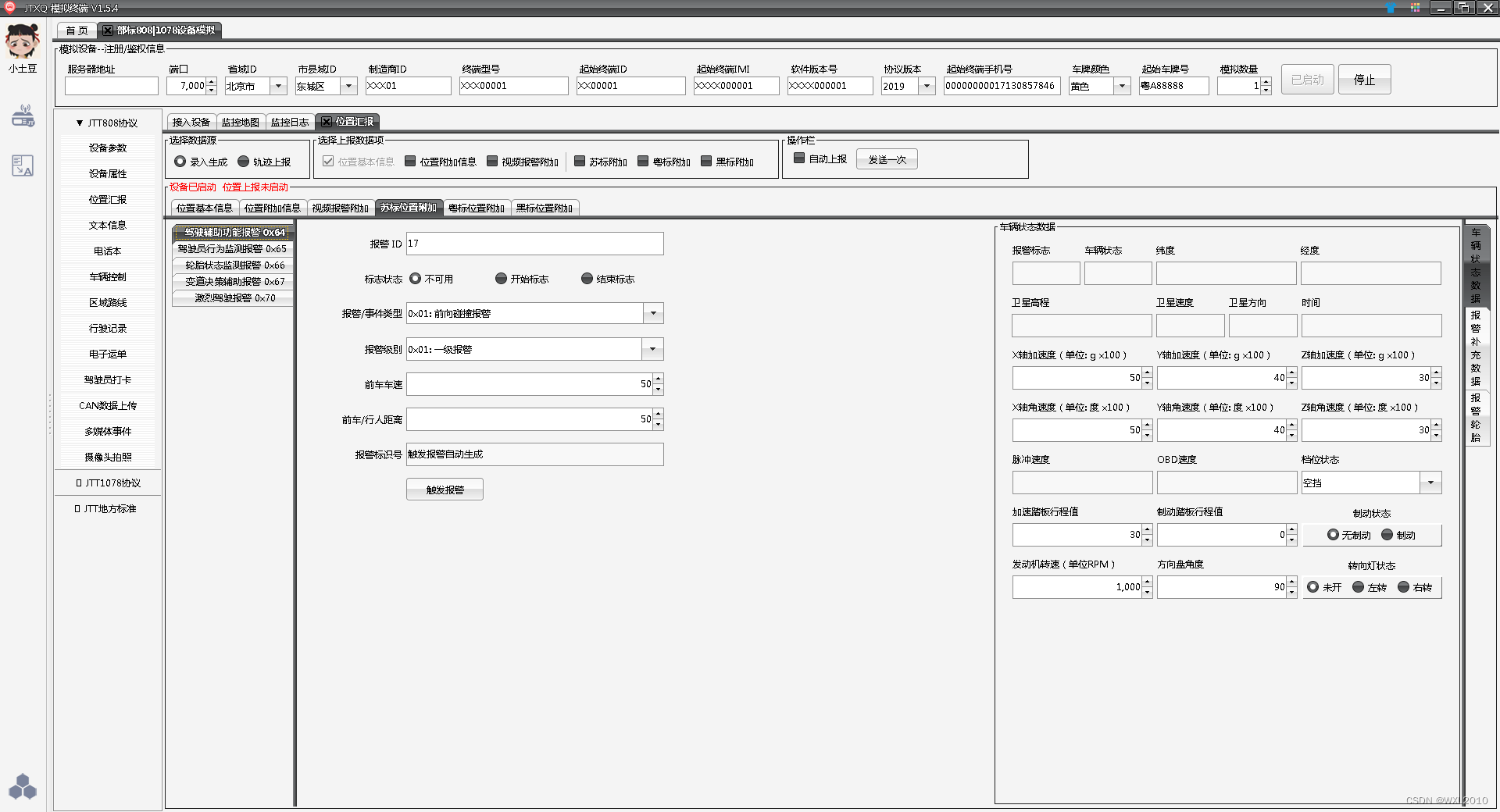

   苏标附加报警信息已初步实现， 上报报警信息及附件上传等。 需先启动摄像头拍照。然后在位置汇报->苏标附加TAB   选择触发报警，  稍后该报警信息即会随0200位置上报，附加该报警信息。 平台收到报警信息， 正常会下发9208附件上报指令，模拟终端根据9208指令，连接附件服务器， 上报触发报警时的文件。

3.5 录入上报---粤标附加

    粤标附加报警信息已初步实现， 上报报警信息及附件上传等。 需先启动摄像头拍照。然后在位置汇报->粤标附加TAB   选择触发报警，  稍后该报警信息即会随0200位置上报，附加该报警信息。 平台收到报警信息， 正常会下发9208附件上报指令，模拟终端根据9208指令，连接附件服务器， 上报触发报警时的文件。

3.6 录入上报---黑标附加

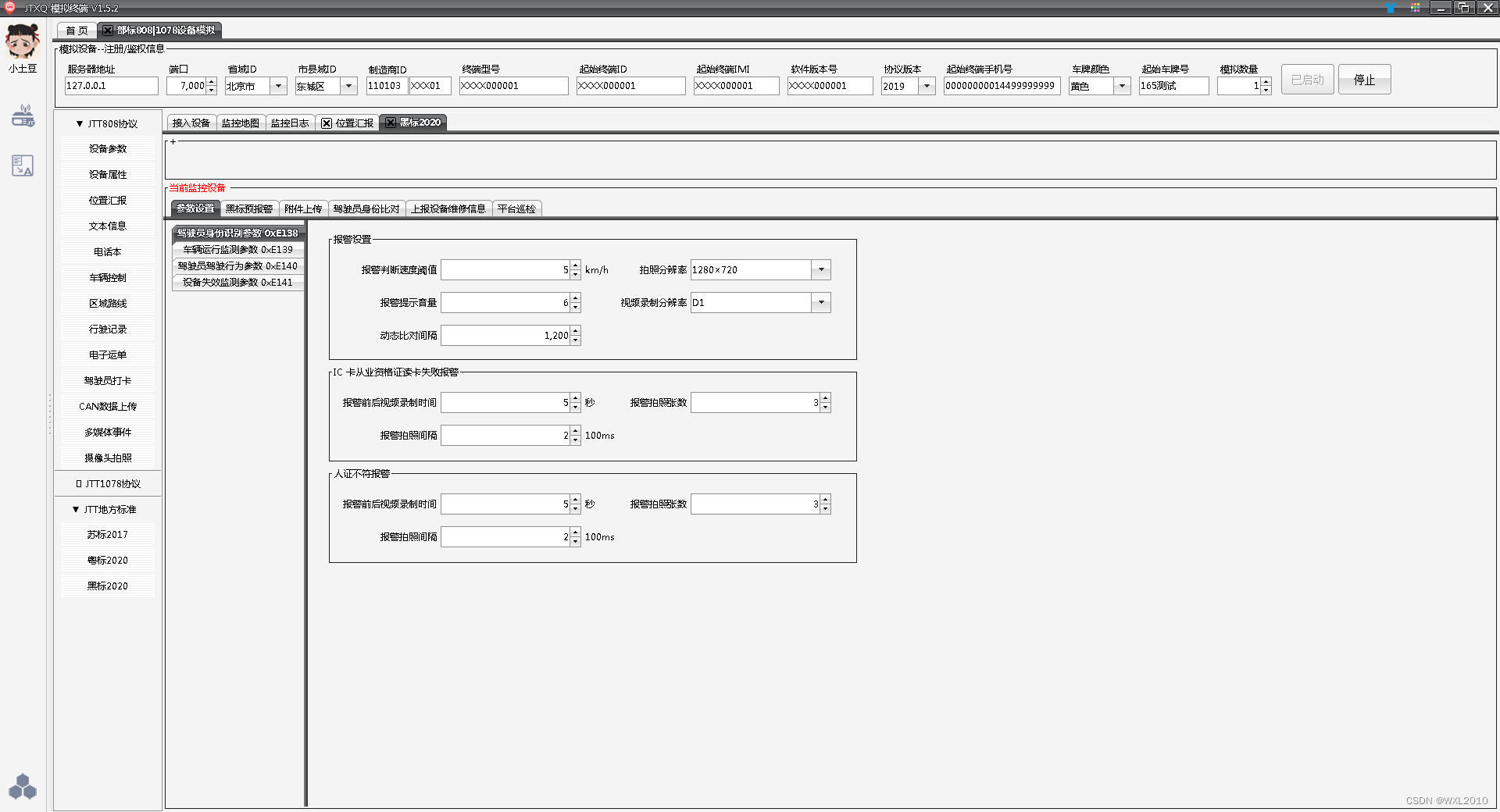

         黑标附加报警信息已初步实现， 上报报警信息及附件等。 需先启动摄像头拍照。拍照的图片的生成根据黑标参数设置（如，拍照张数、间隔时间等， 黑标参数设置，见JTT地方标准>>黑标2020）。

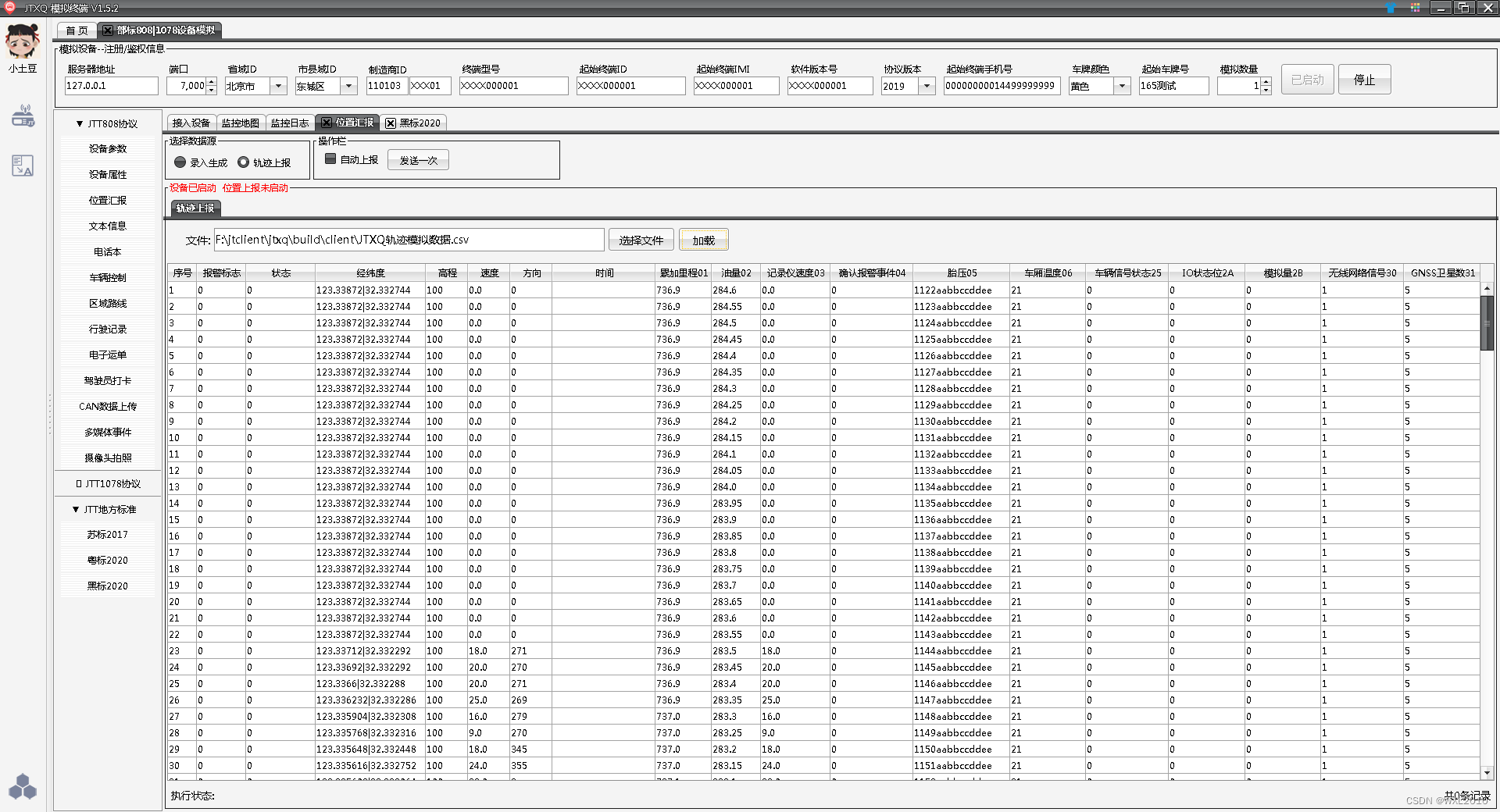

 3.7 轨迹上报

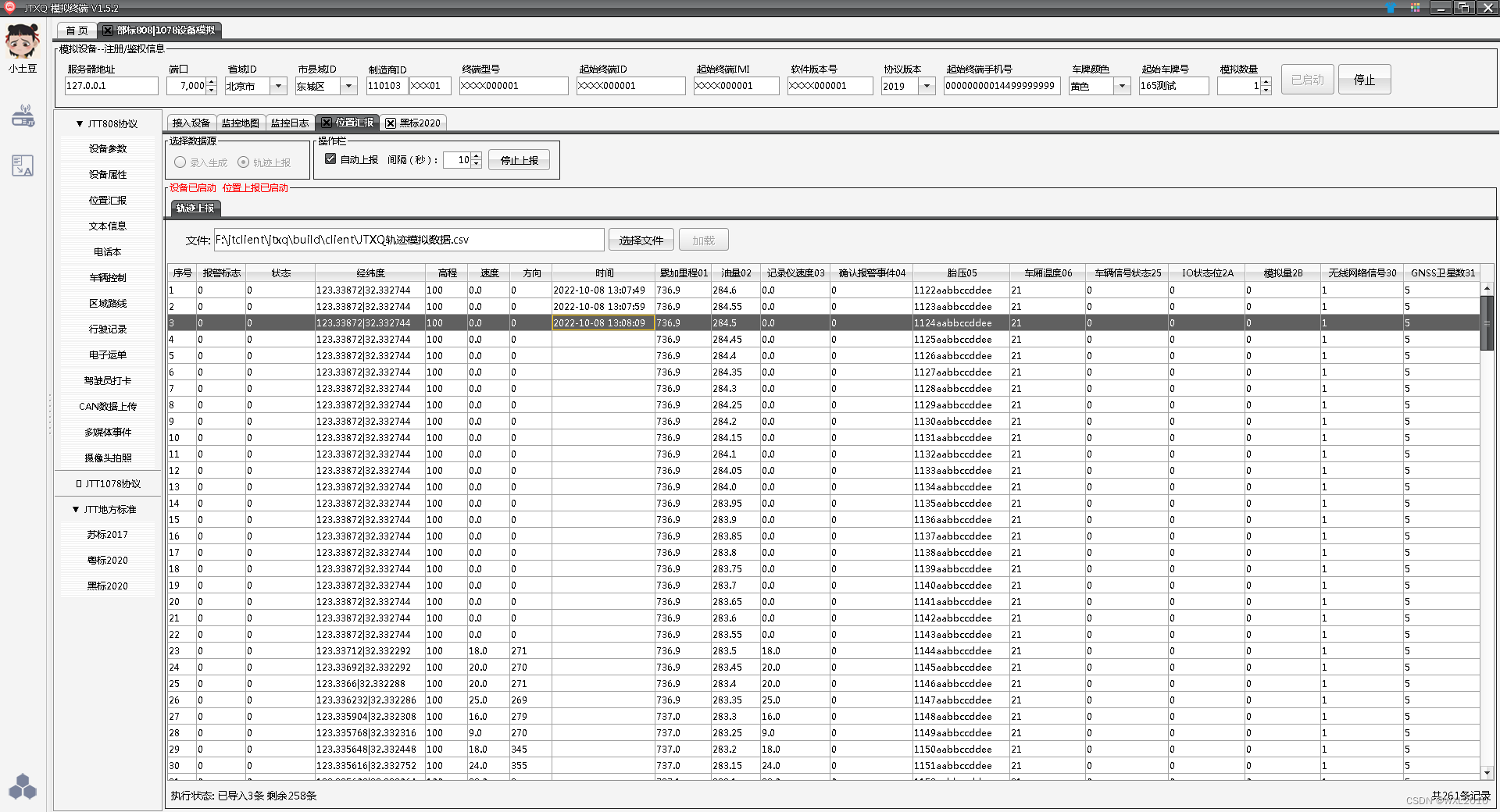

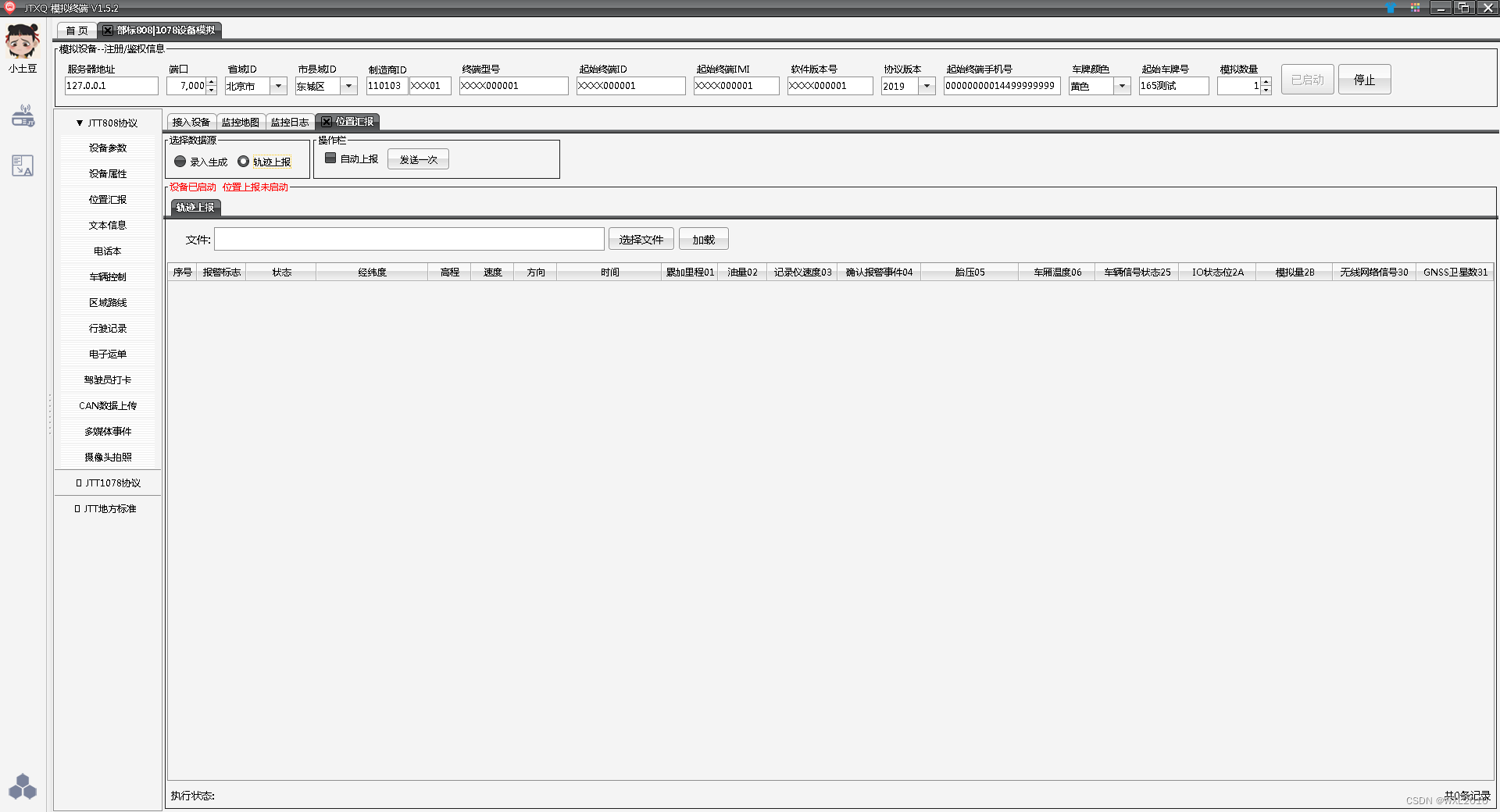

      根据模板<<JTXQ轨迹模拟数据.csv>> ， 创建轨迹数据。 在轨迹上报操作界面， 选择轨迹数据文件， 点击加载。

 然后即可在上方的操作栏， 点击自动上报或发送一次， 轨迹表格展示已上报行。

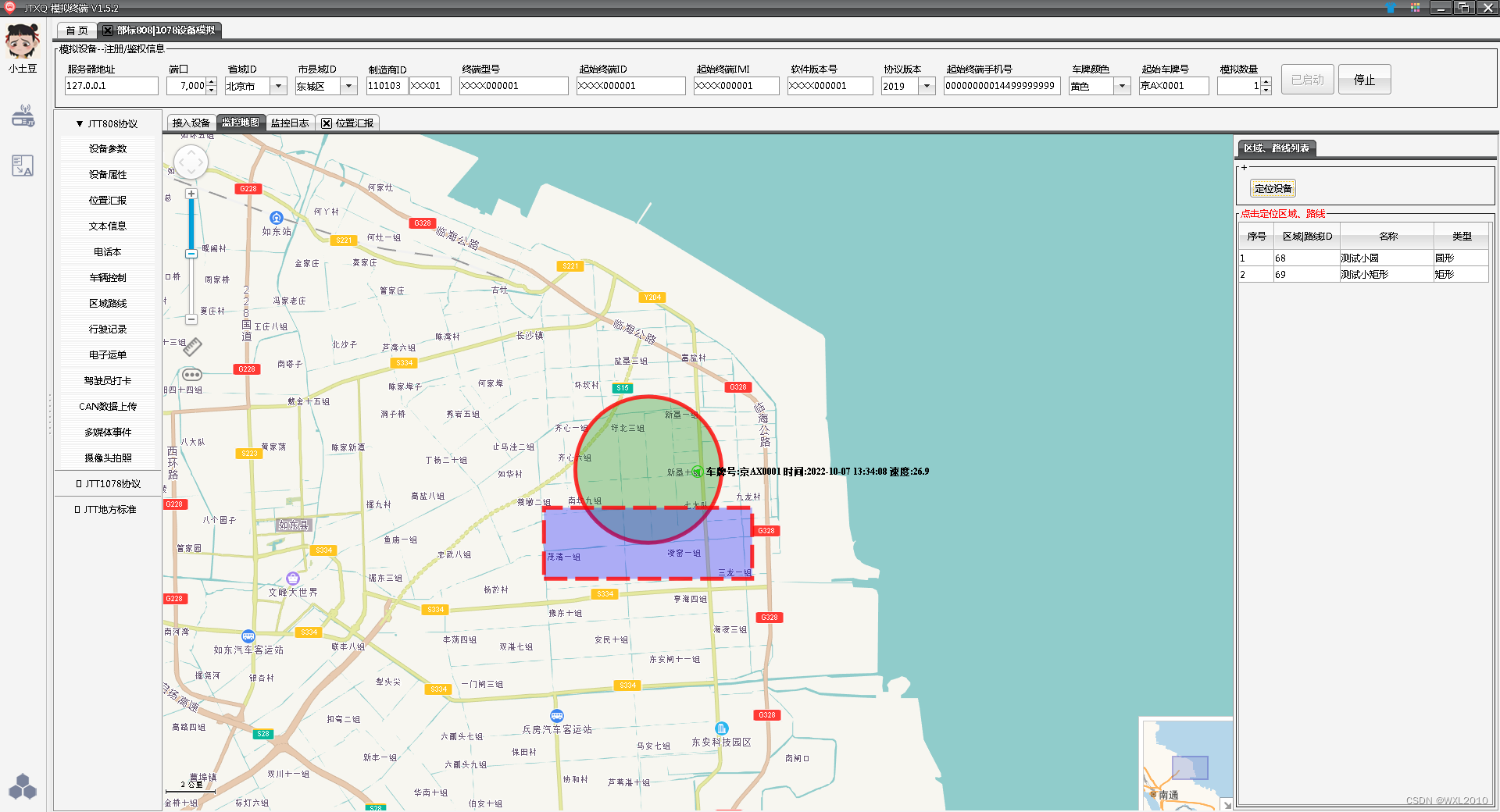

 通过录入上报、轨迹上报位置数据， 在监控地图可以查看设备实时位置， 当然也可以查看从平台下发的区域等信息。

-----------------------------------------------------------------------------------
