本文讲述了在使用STM32F103C8T6开发板时，JLink和STLink仿真器遇到的识别问题，主要原因是设备供电不足和引脚使用不当。作者提供了检查和解决这些问题的方法，包括确保TVCC引脚供电充足以及正确连接烧录器电源。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

项目场景：

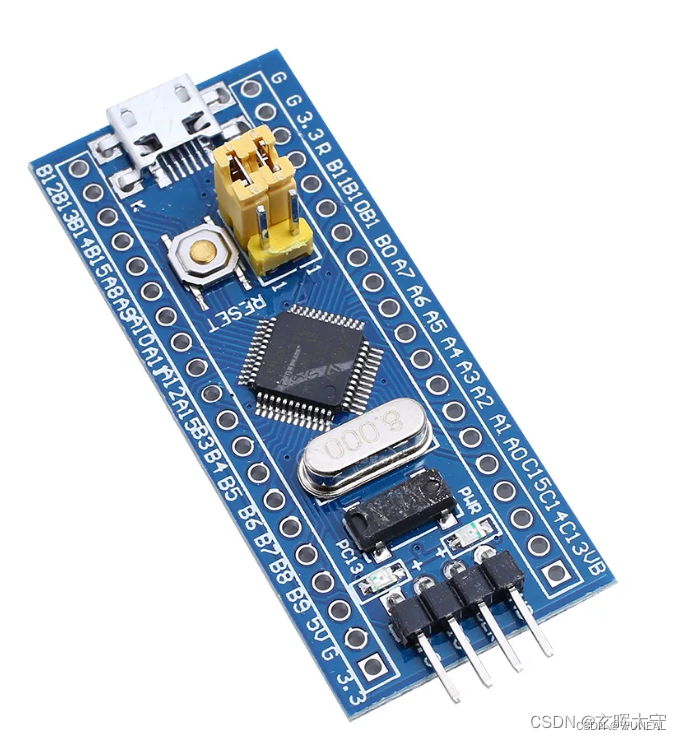

在使用stm32f103c8t6最小系统板时，我分别用了两款仿真器，jlink和stlink。我发现这两款仿真器使用时均出现了相似的问题：

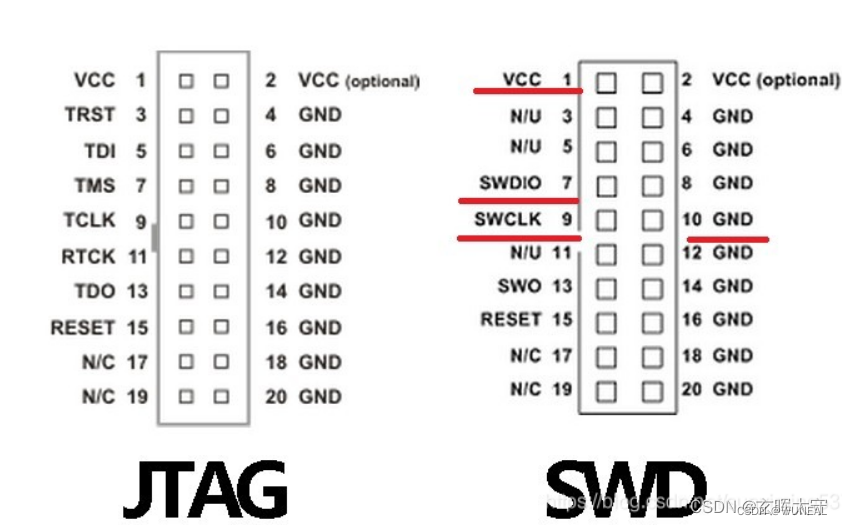

1.我在使用jlink或者stlink时的接线方式是 
在这里插入图片描述

1脚    ↔        VCC
10脚   ↔        GND
7脚    ↔        SWIO
9脚    ↔        SWCLK

在这里插入图片描述

问题描述
在keil中发现能够识别到芯片，但是有时改变频率芯片就识别不到了，同样有时识别不到芯片，改变频率就能识别到了，但是我一点仿真按钮，就会报错

**JLink Warning: CPU could not be halted
***JLink Error
