STM32F103C8T6移植uCOS基于HAL库

落花‘’

已于 2022-11-03 22:51:42 修改

阅读量346

点赞数

文章标签： stm32 单片机 arm

于 2022-11-03 20:18:59 首次发布

本文链接：https://blog.youkuaiyun.com/WSBsg0616/article/details/127675945

版权

本文详细介绍了如何在STM32F103C8T6单片机上，基于HAL库移植并配置uCOS-II实时操作系统。从创建工程、移植前的准备工作，到参数配置、功能实现，再到最终的效果展示，每个步骤都清晰阐述。通过3个任务展示了多任务环境下的LED控制和串口通信功能。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

一、创建工程

配置RCC

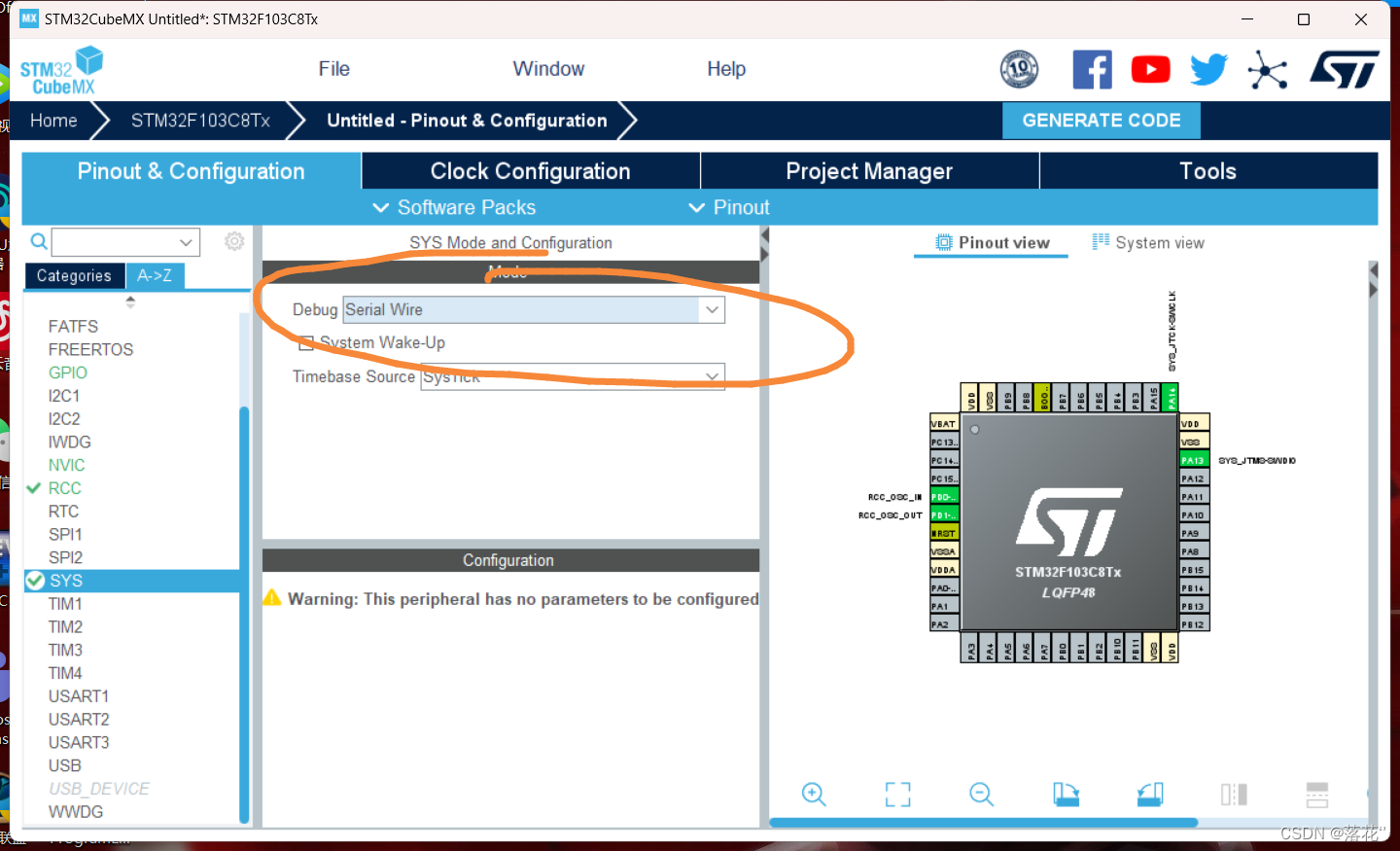

配置SYS

设置PC13为GPIO_Output用于点亮LED灯

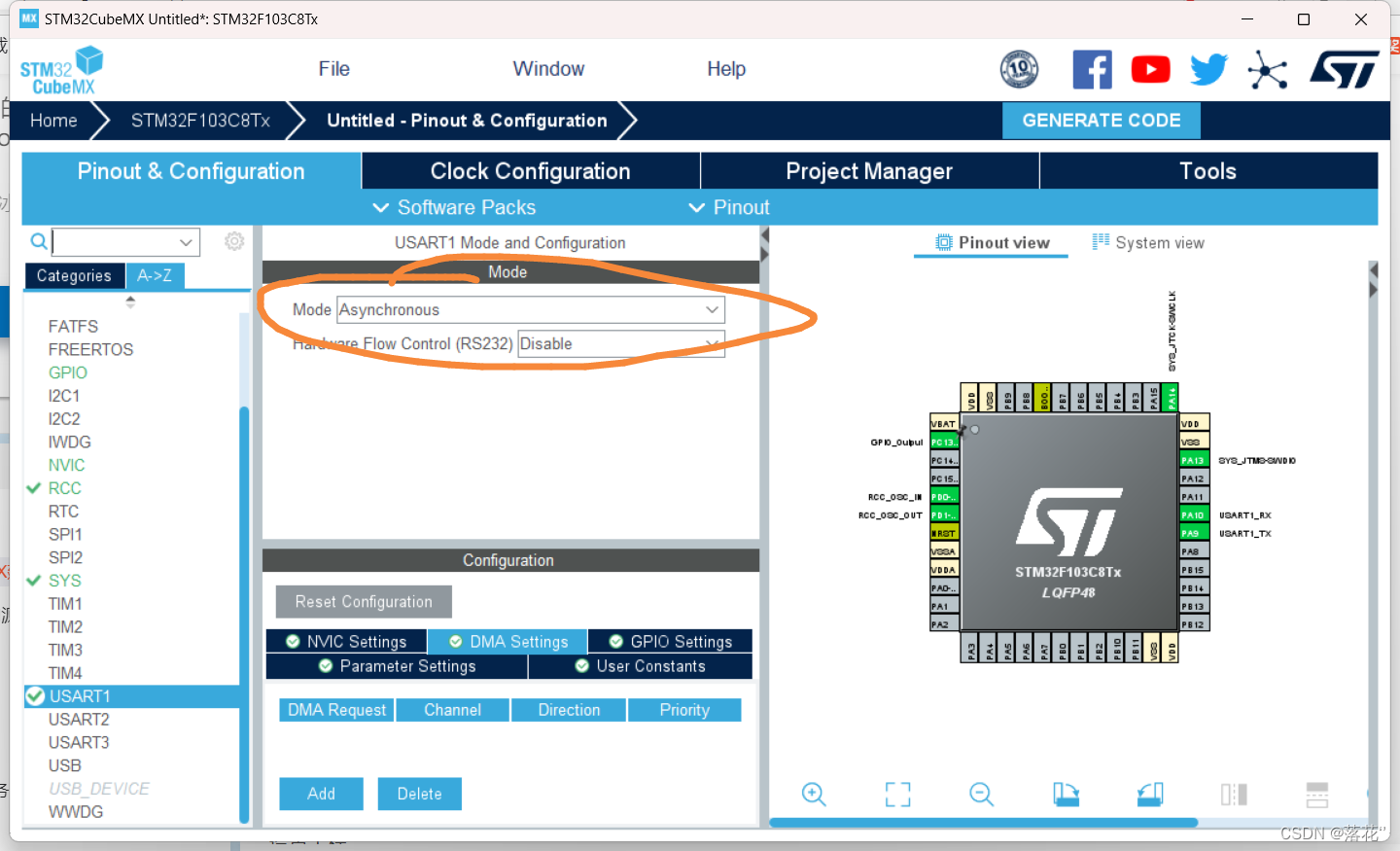

设置串口USART1

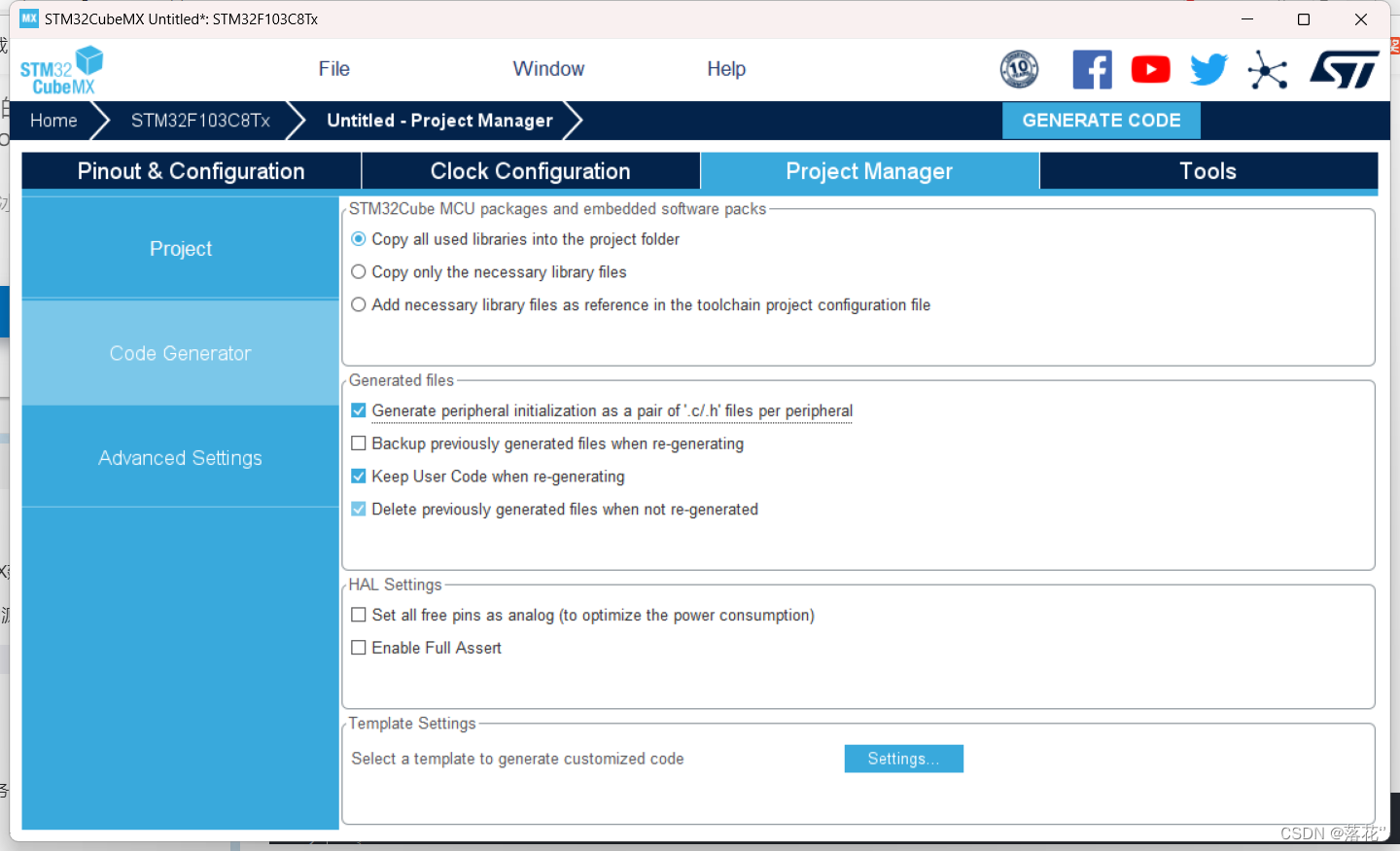

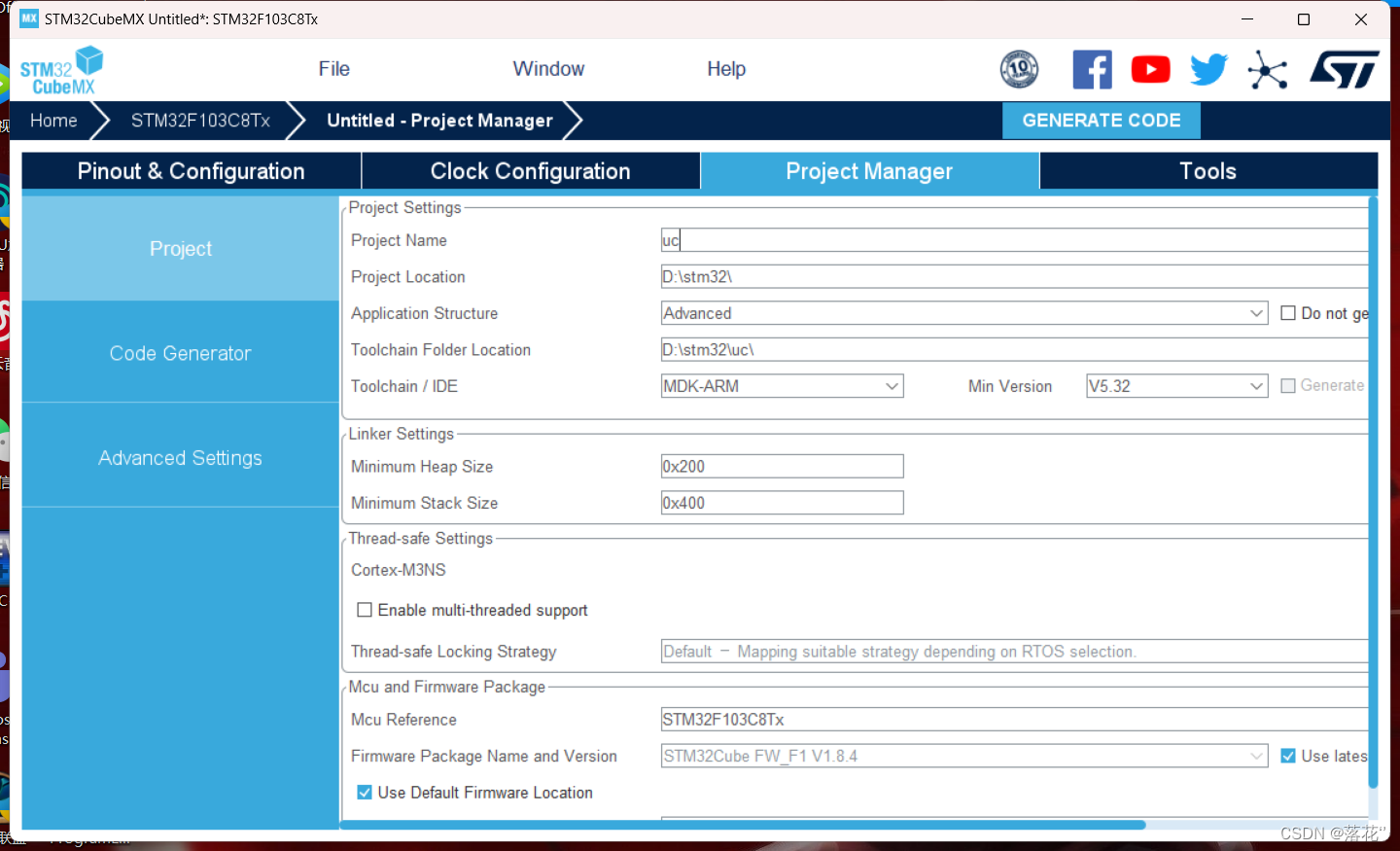

设置工程

点击生成代码，并在Keil中打开该工程。

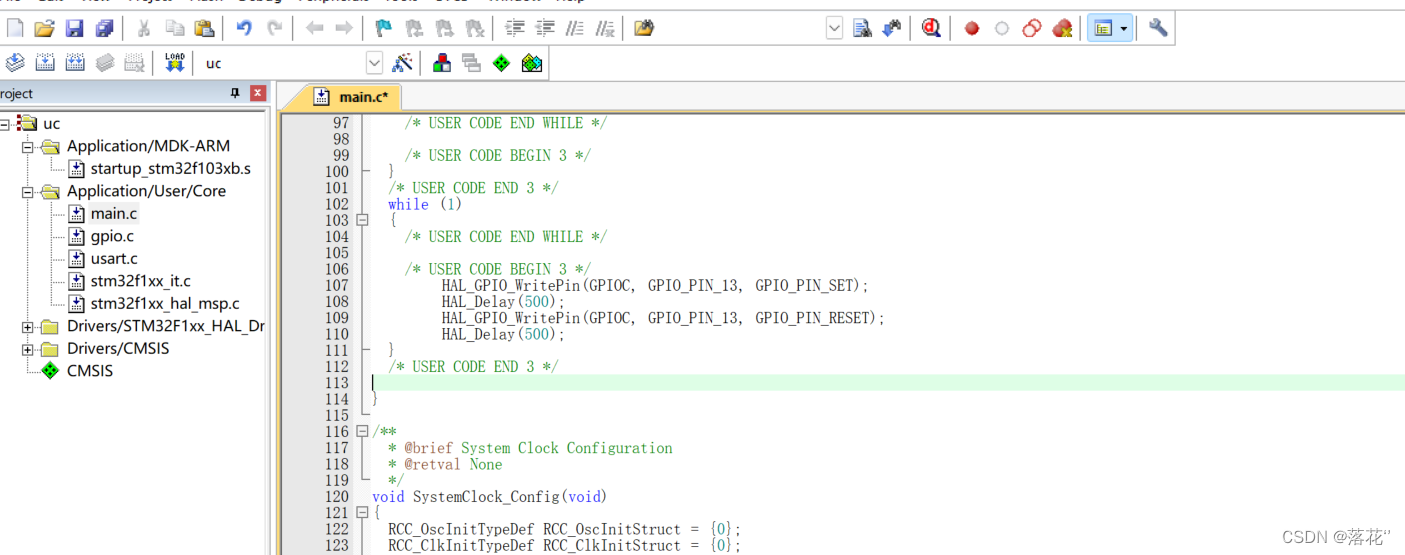

在main函数中的while循环里添加语句

while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_SET);
		HAL_Delay(500);
		HAL_GPIO_WritePin(GPIOC, GPIO_PIN_13, GPIO_PIN_RESET);
		HAL_Delay(500);
  }
  /* USER CODE END 3 */

二、移植前准备

1.为uC-BSP文件夹新建bsp.c和bsp.h文件

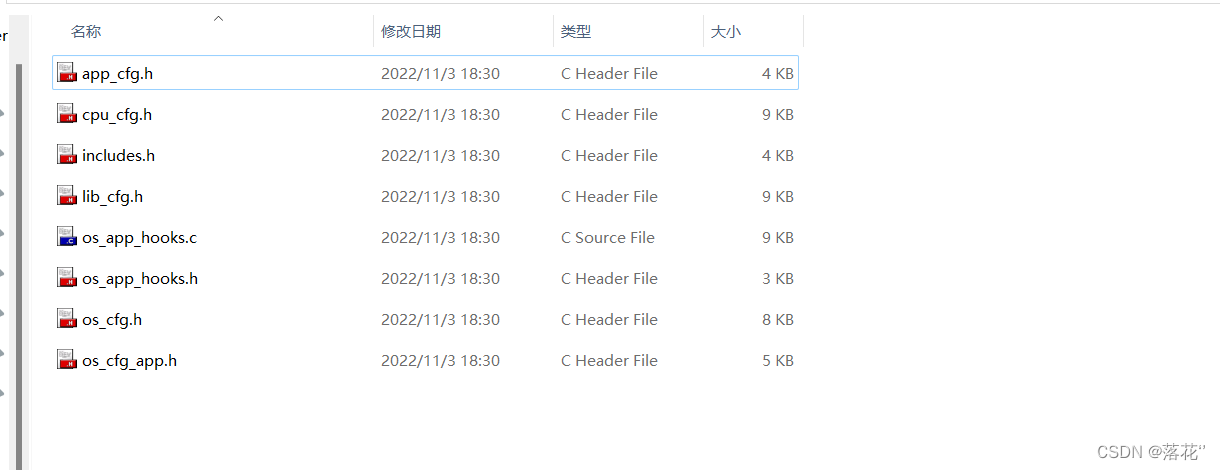

2.给文件夹uC-CONFIG添加以下文件

3.将uCOS相关文件复制到HAL工程的MDK-ARM文件夹下

三、开始移植

回到Keil打开的HAL工程

1.将uCOS文件添加到项目

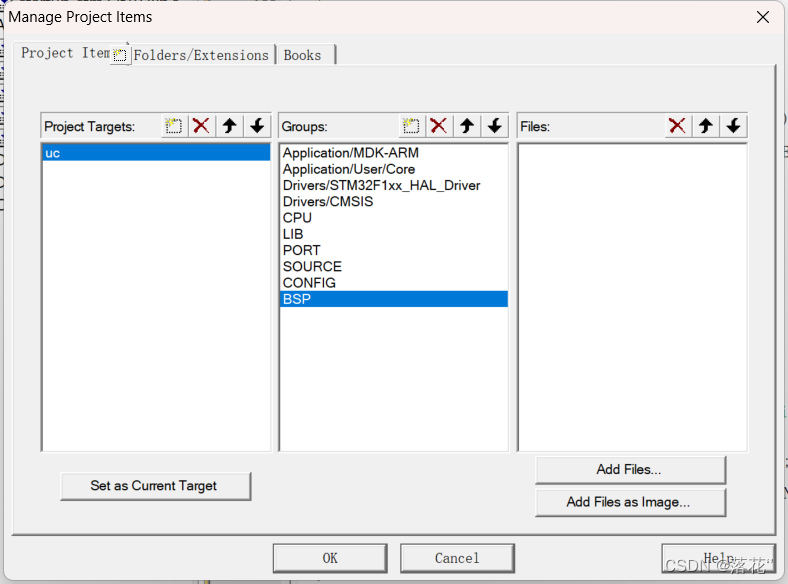

为项目新建文件夹如下

分别给新增的文件夹添加文件

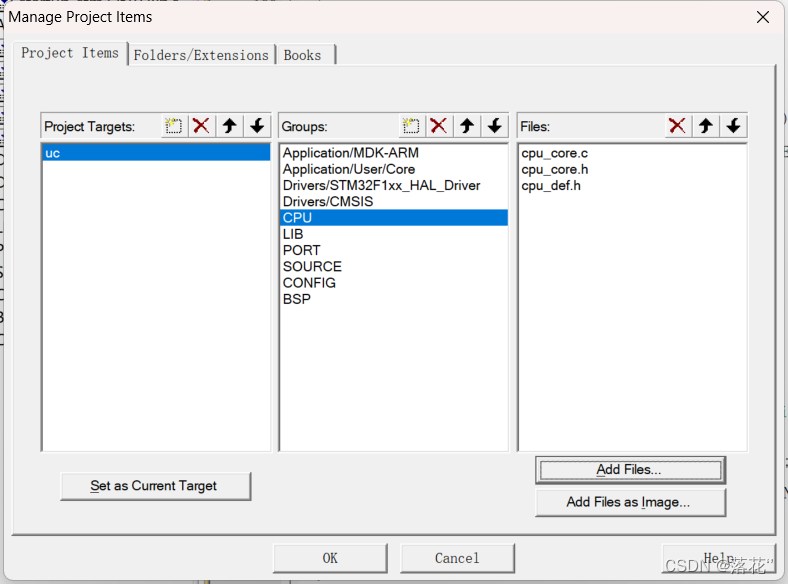

点击CPU–>Add Files…，选中以下文件，Add

点击LIB–>Add Files…，选中以下文件，Add

点击PORT–>Add Files…，选中以下文件，Add

点击SOURCE–>Add Files…，选中以下文件，Add

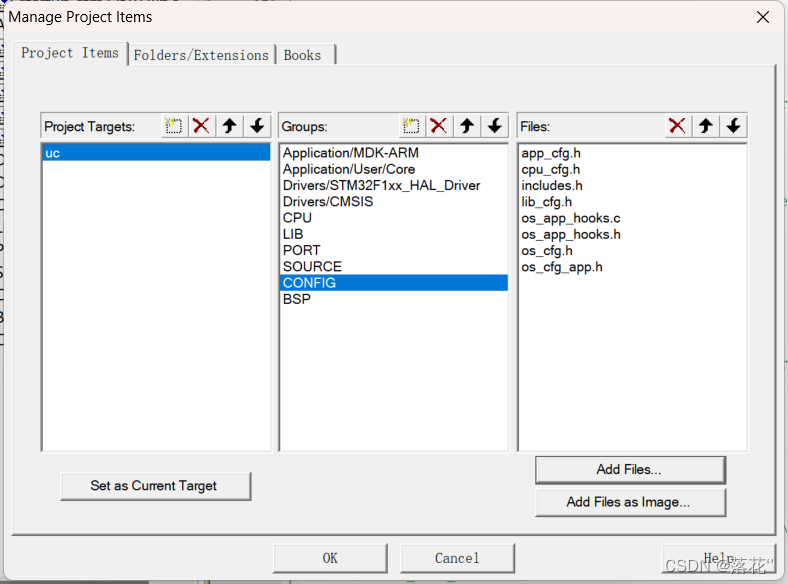

点击CONFIG–>Add Files…，选中以下文件，Add

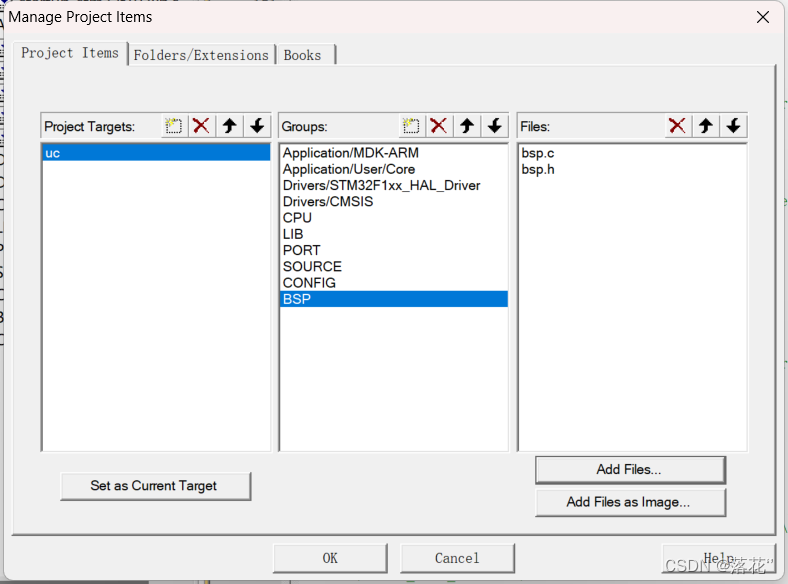

点击BSP–>Add Files…，选中以下文件，Add

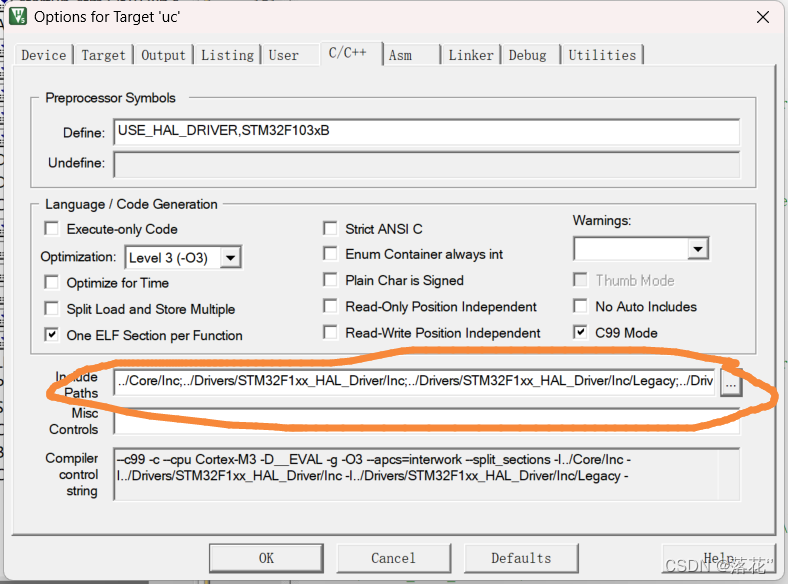

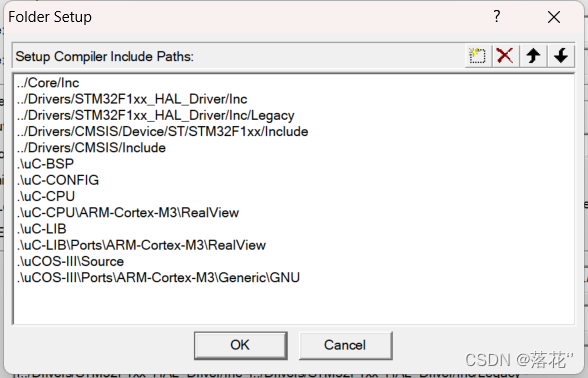

导入文件路径

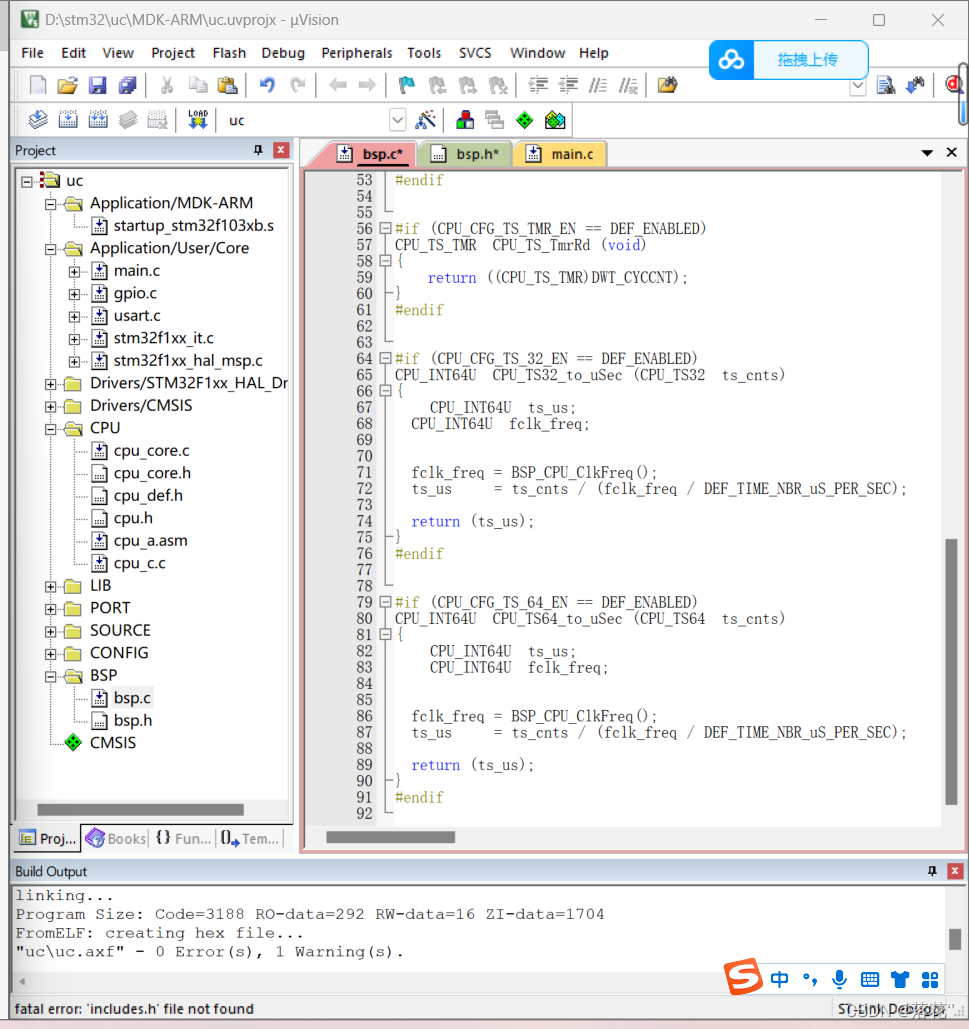

2.为bsp.c和bsp.h添加代码

代码如下

// bsp.h
#ifndef  __BSP_H__
#define  __BSP_H__

#include "stm32f1xx_hal.h"

void BSP_Init(void);

#endif

代码如下

// bsp.c
#include "includes.h"

#define  DWT_CR      *(CPU_REG32 *)0xE0001000
#define  DWT_CYCCNT  *(CPU_REG32 *)0xE0001004
#define  DEM_CR      *(CPU_REG32 *)0xE000EDFC
#define  DBGMCU_CR   *(CPU_REG32 *)0xE0042004

#define  DEM_CR_TRCENA                   (1 << 24)
#define  DWT_CR_CYCCNTENA                (1 <<  0)

CPU_INT32U  BSP_CPU_ClkFreq (void)
{
    return HAL_RCC_GetHCLKFreq();
}

void BSP_Tick_Init(void)
{
	CPU_INT32U cpu_clk_freq;
	CPU_INT32U cnts;
	cpu_clk_freq = BSP_CPU_ClkFreq();

	#if(OS_VERSION>=3000u)
		cnts = cpu_clk_freq/(CPU_INT32U)OSCfg_TickRate_Hz;
	#else
		cnts = cpu_clk_freq/(CPU_INT32U)OS_TICKS_PER_SEC;
	#endif
	OS_CPU_SysTickInit(cnts);
}



void BSP_Init(void)
{
	BSP_Tick_Init();
	MX_GPIO_Init();
}


#if (CPU_CFG_TS_TMR_EN == DEF_ENABLED)
void  CPU_TS_TmrInit (void)
{
    CPU_INT32U  cpu_clk_freq_hz;


    DEM_CR         |= (CPU_INT32U)DEM_CR_TRCENA;                /* Enable Cortex-M3's DWT CYCCNT reg.                   */
    DWT_CYCCNT      = (CPU_INT32U)0u;
    DWT_CR         |= (CPU_INT32U)DWT_CR_CYCCNTENA;

    cpu_clk_freq_hz = BSP_CPU_ClkFreq();
    CPU_TS_TmrFreqSet(cpu_clk_freq_hz);
}
#endif


#if (CPU_CFG_TS_TMR_EN == DEF_ENABLED)
CPU_TS_TMR  CPU_TS_TmrRd (void)
{
    return ((CPU_TS_TMR)DWT_CYCCNT);
}
#endif


#if (CPU_CFG_TS_32_EN == DEF_ENABLED)
CPU_INT64U  CPU_TS32_to_uSec (CPU_TS32  ts_cnts)
{
	CPU_INT64U  ts_us;
  CPU_INT64U  fclk_freq;


  fclk_freq = BSP_CPU_ClkFreq();
  ts_us     = ts_cnts / (fclk_freq / DEF_TIME_NBR_uS_PER_SEC);

  return (ts_us);
}
#endif


#if (CPU_CFG_TS_64_EN == DEF_ENABLED)
CPU_INT64U  CPU_TS64_to_uSec (CPU_TS64  ts_cnts)
{
	CPU_INT64U  ts_us;
	CPU_INT64U  fclk_freq;


  fclk_freq &
