项目18定时器/计数器的工作方式与项目实践

任务18-1: 工程知识

1. 定时器/计数器的工作方式

   定时器/计数器有四种工作方式，即方式0、方式1、方式2和方式3，由TMOD中的M0和M1位选择。

(1) 方式 0

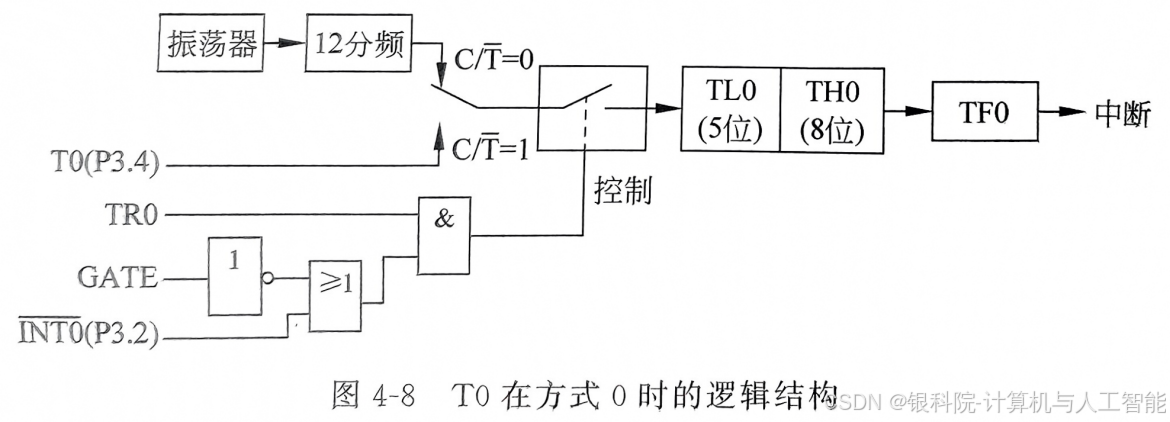

方式0构成一个13位定时器/计数器，以T0为例，图4-8为 T0在方式0时的逻辑结构。T1 在方式0时的逻辑结构和操作与 T0 完全相同。

​

由图4-8 可知，定时器/计数器是由 TLO的低5位和TH0的8位组成的一个13位加1十数器(TL0的高3位不用)； 若 TL0 的第 5 位有进位，直接进到 TH0 中的最低位。当H0溢出时，向中断位 TF0进位(硬件自动置位)，申请中断。

当 C/T=0时，多路开关连接12分频器输出，T0对机器周期进行计数，此时，T0为定时器。

当 C/T=1时，多路开关与T0(P3.4)连通，外部计数脉冲由 T0输入，当外部信号电平发生由0到1的负跳变时，计数器加1，此时
