CISCO路由连通（静态路由）小实验

已于 2022-08-11 22:53:52 修改
阅读量2.6k 收藏 29
点赞数 3
分类专栏： CISCO cisco Packet Tracer 文章标签： 网络
于 2022-08-09 20:28:05 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.youkuaiyun.com/WJ_11_13/article/details/126254631
版权
本文介绍如何使用Cisco Packet Tracer进行静态路由配置。具体包括为路由器的不同接口分配IP地址，并设置通往不同子网的静态路由。通过这些步骤确保各网络间的连通性。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

环境

Cisco Packet Tracer（思科模拟器之一）

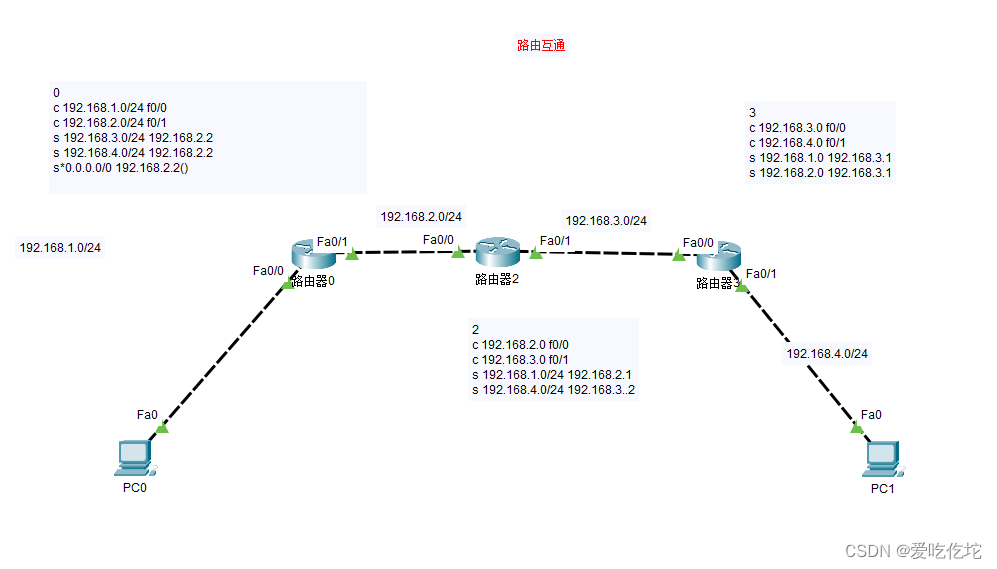

拓扑

配置过程

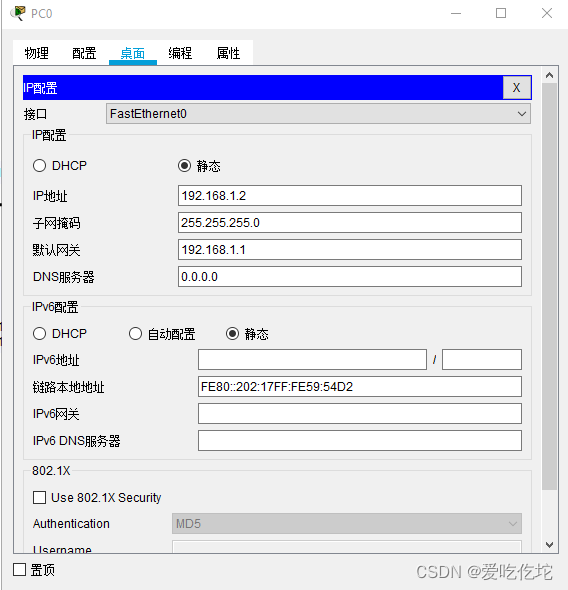

PC0配置

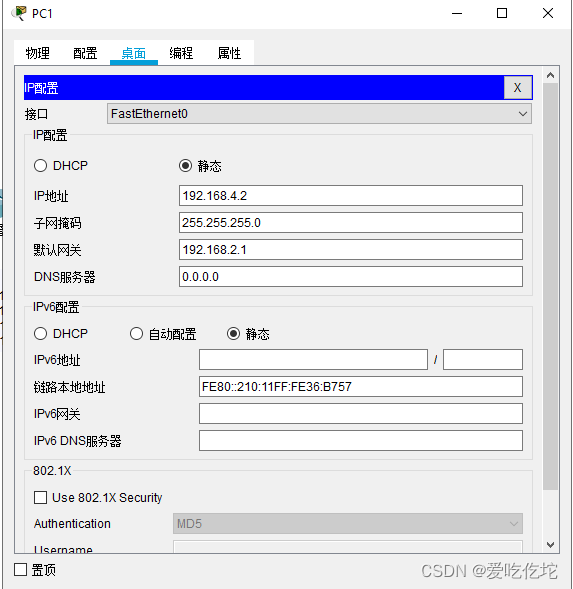

PC1配置

路由器0

interface FastEthernet0/0                                                     # 进入接口

no shutdown                                                                        # 打开接口

ip address 192.168.1.1 255.255.255.0                                # 配置接口的IP地址

interface FastEthernet0/1

no shutdown

ip address 192.168.2.1 255.255.255.0

ip route 192.168.3.0 255.255.255.0 192.168.2.2                        # 配置3.0网段的路由

ip route 192.168.4.0 255.255.255.0 192.168.2.2                        # 配置4.0网段的路由

路由器2

interface FastEthernet0/0

no shutdown

ip address 192.168.2.2 255.255.255.0

interface FastEthernet0/1

no shutdown

ip address 192.168.3.1 255.255.255.0

ip route 192.168.1.0 255.255.255.0 192.168.2.1

ip route 192.168.4.0 255.255.255.0 192.168.3.2

路由器3

interface FastEthernet0/0

no shutdown

ip address 192.168.3.2 255.255.255.0

interface FastEthernet0/1

no shutdown

ip address 192.168.4.1 255.255.255.0

ip route 192.168.1.0 255.255.255.0 192.168.3.1

ip route 192.168.2.0 255.255.255.0 192.168.3.1

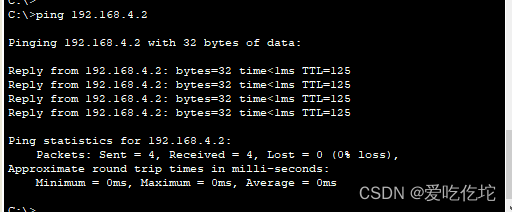

连通结果

附录

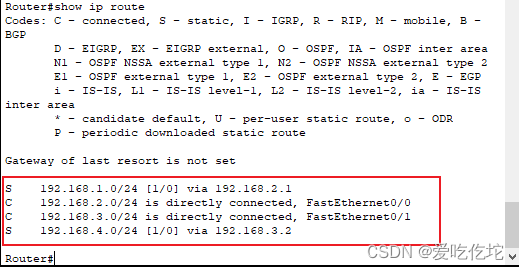

show ip route                                    # 查看路由表

enable                                              # 进入特权模式



ip route xxxx                                     # 静态路由设置时在配置模式在敲命令

 Router#show ip interface brief                                # 查看接口简要信息
