使用 W5100S、RP2040 和 OV2640 的图像捕获和流媒体网络服务器

本示例旨在演示如何实现简单的网络服务器并使用 WIZnet W5100S 将图像从 OV2640 摄像头传输到网页。

转发: Image Capture and Streaming Webserver using W5100S, RP2040 and OV2640

项目介绍

项目中用到的库

1. Arducam库: 请注意主自述文件中的重要说明。
2. 网络服务器 通过 Khoi Hoang

项目总结

Web 服务器将服务 3 个页面：

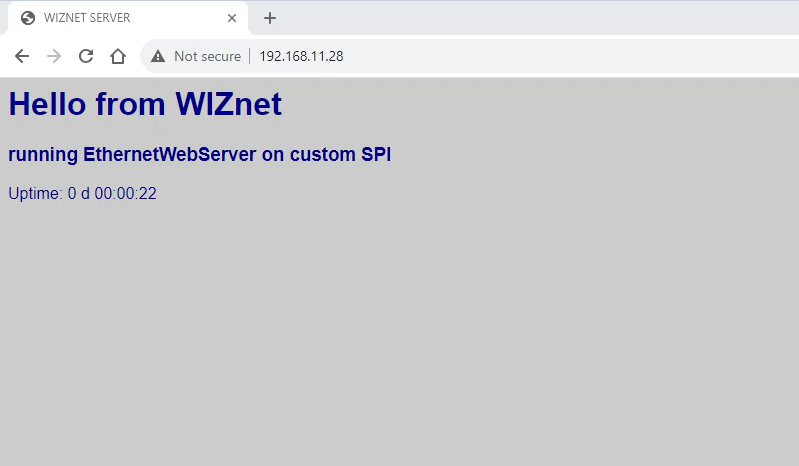

1. 根页面 - 显示简单文本和服务器正常运行时间
2. 捕获页面 - 当用户访问页面时，相机拍摄单张图像并传输到页面
3. 流页面 - 用户访问时，摄像头实时发送帧。

代码解释

以太网和网络服务器相关代码：

出于测试目的，网络服务器将在静态 IP 上运行，该 IP 编码在 Defines.h 文件中。

函数功能：

- 此函数生成一个 HTML 响应，其中包含有关服务器正常运行时间的信息，并在访问根 URL（“/”）时提供该响应。

函数功能：

- 当未找到页面（404 Not Found）时，此函数会响应有关所请求的 URI、HTTP 方法和参数的信息。
- 如果请求中提供了查询参数“ql”，则会更改相机模块的 JPEG 质量设置。

serverCapture() 函数：

- 该函数启动相机捕获，测量捕获所需的时间，然后调用“camCapture()”将捕获的图像发送到客户端。

serverStream() 函数：

- 此函数为流视频帧设置多部分响应。
- 它连续捕获来自摄像机的帧并将其作为多部分响应的一部分发送，从而创建实时视频流。

相机相关功能

test_capture() 函数：

- 此函数清除相机的 FIFO（先进先出）标志并启动捕获。

camCapture() 函数：

- 此函数从相机捕获图像并将其作为具有适当内容类型和长度的 HTTP 响应发送。
- 它从相机的 FIFO 缓冲区读取图像数据并将其发送到客户端。

read_fifo_burst() 函数：

- 该函数以突发模式从相机模块的 FIFO 缓冲区读取图像数据。
- 它处理图像数据并将其打印到串行端口。 该函数不直接用于处理 HTTP 请求。

i2c_init()、spi_init() 和camera_init() 函数：

- 这些函数初始化 I2C 和 SPI 通信接口并设置相机模块。
- 他们执行各种检查以确保正确建立与相机模块的通信。

设置和循环

设置()函数：

- 此函数是 Arduino 启动时运行一次的设置例程。
- 初始化串行通信、I2C、SPI 和相机模块。
- 它配置以太网连接并设置各种路由来处理 HTTP 请求。

循环()函数：

- `loop()` 函数持续运行，其主要目的是通过 `server.handleClient()` 方法处理传入的 HTTP 请求。

示范

当连接到网络时，该板将在指定的 IP 上运行 Web 服务器。

文件

• webserver.ino
