POE PICO供电的灯塔(W5100S_POE_EVB_PICO)

转发: Light Tower Powered by W5100S_POE_EVB_PICO(POE+PICO)

项目介绍

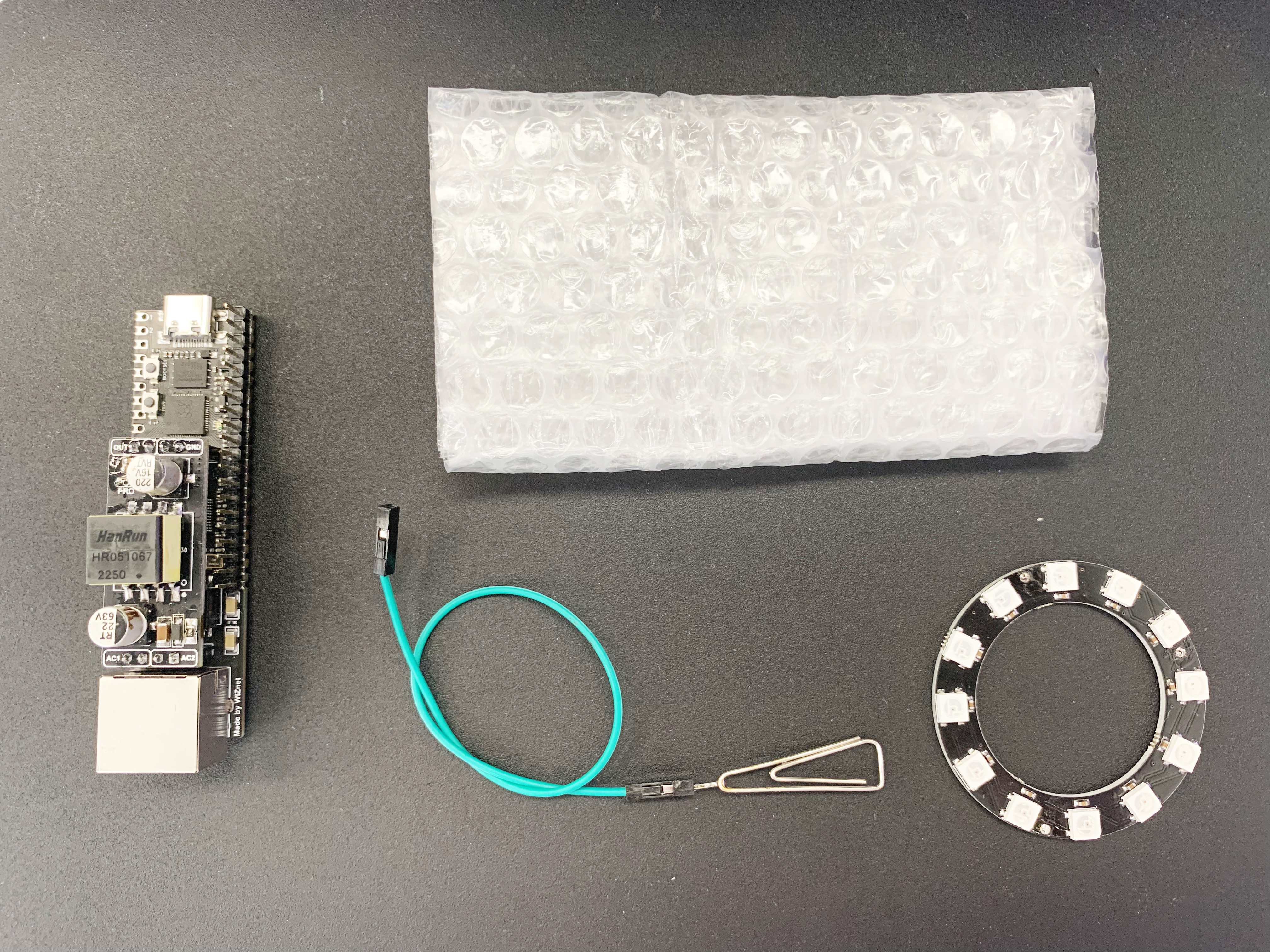

Light Tower是一个POE项目，使用回形针、气泡纸、WS2812和W5100_POE_EVB_PICO。

测试图片。

事实上，Light Tower项目的目的是为了测试W5100S_POE_EVB_PICO的POE电源负载能力。

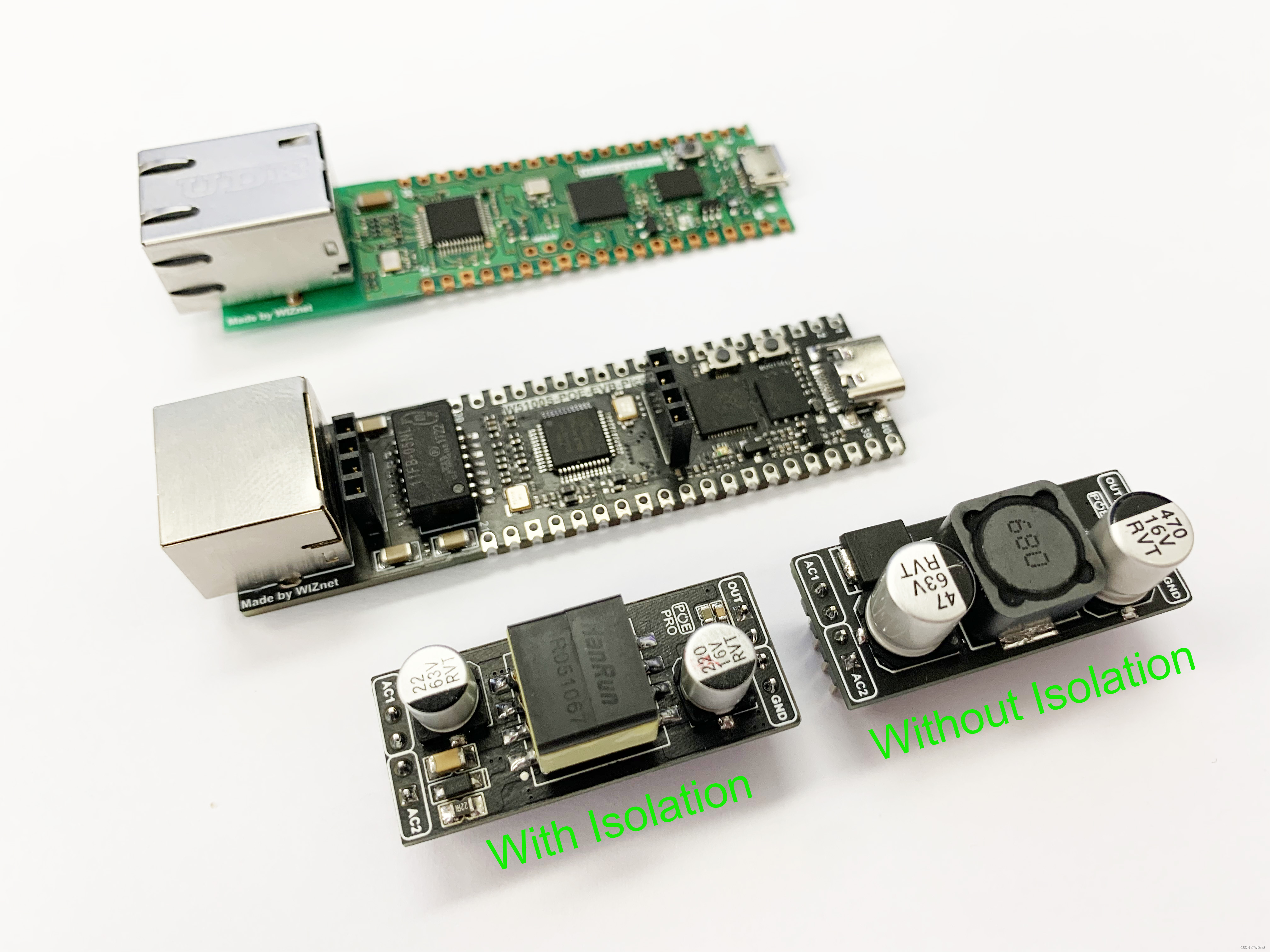

W5100S_POE_EVB_PICO 的 POE 功能由 POE 模块“POE-P1”（暂定名）提供。因为我没有数字负载设备，所以想简单的直接连接WS2812来测试。因为WS2812的负载基本确定，根据WS2812的手册：
“LED灯带应使用5V电源供电。在5V电压下，每个LED消耗约50mA的电流”，我使用了3条带有12个WS2812灯珠的灯带。

所以“灯塔”的总功率应为3*12*5V*0.05mA=9W。

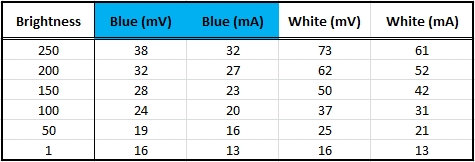

LED Table.jpg

实际功率应该比这个小，这只是一个简单的测试，好玩才是第一位；

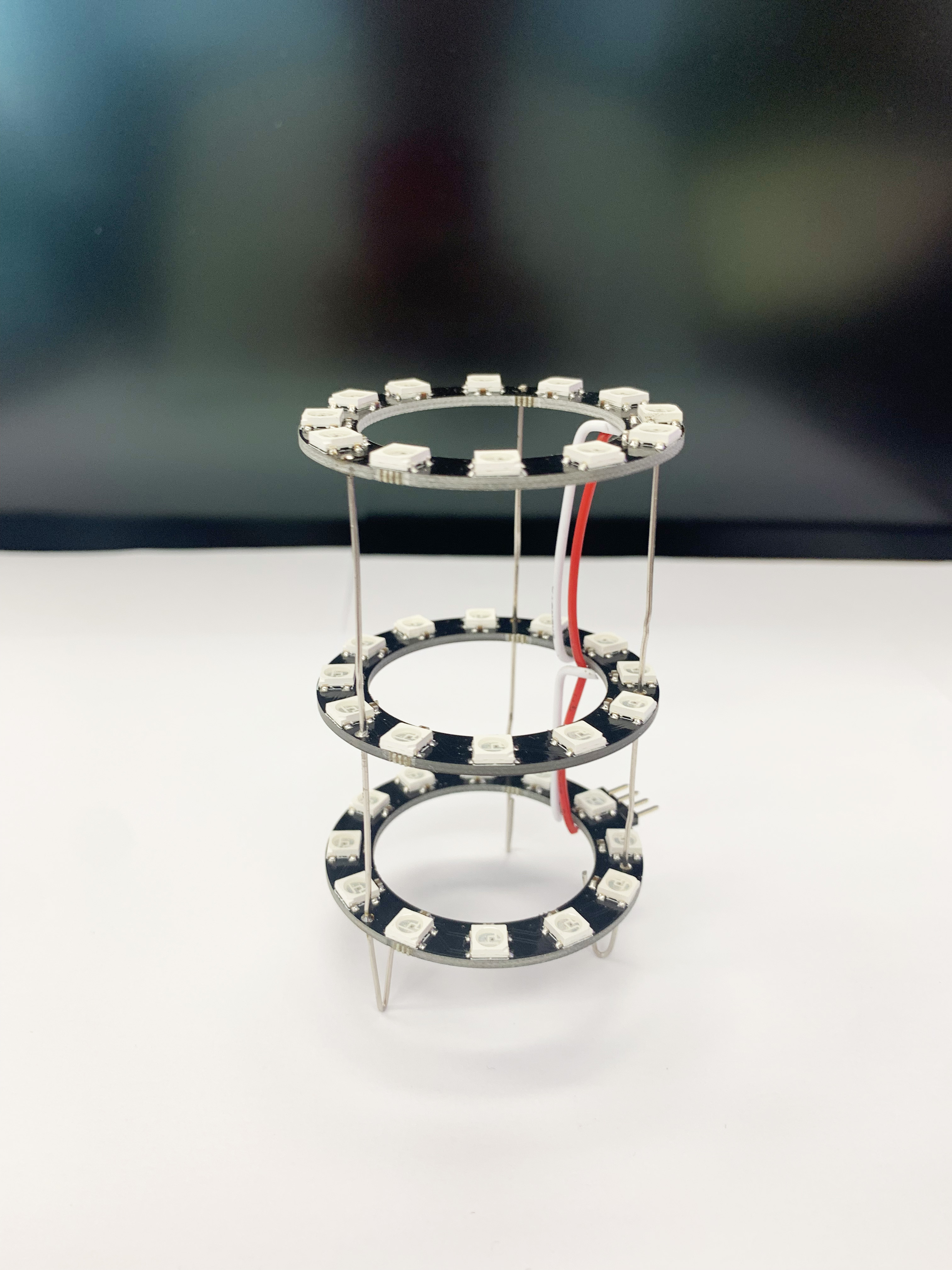

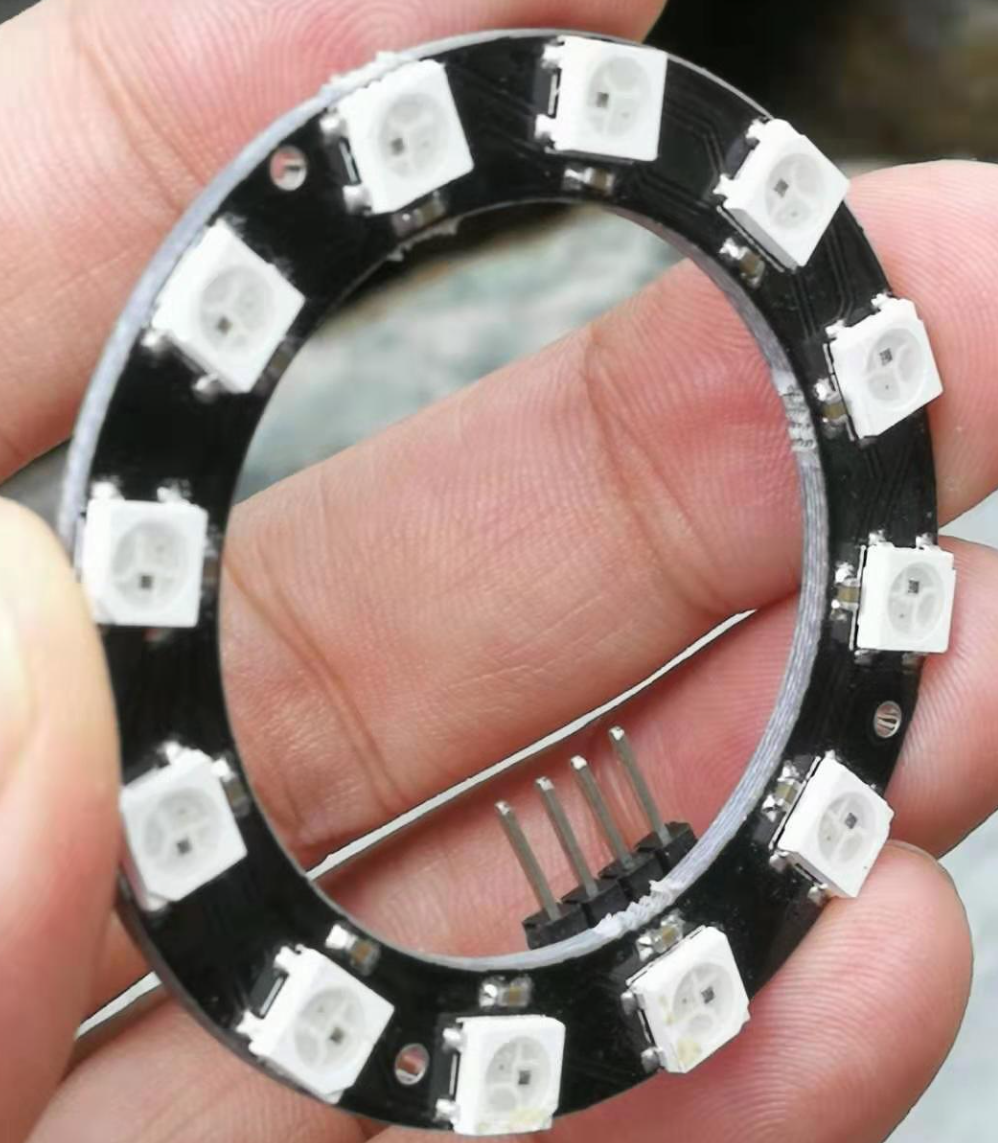

我用铁丝将三个灯环固定（将回形针拉直），形成三层结构。

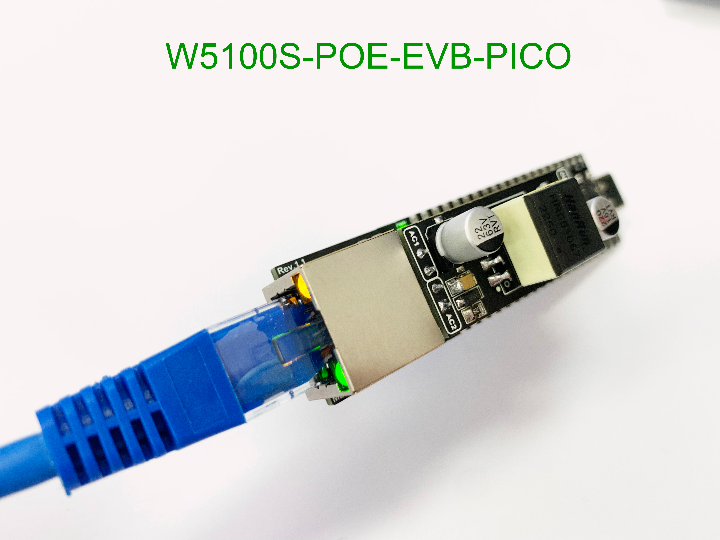

然后将它们连接到W5100S_POE_EVB_PICO。该产品的介绍请参考以下链接：

W5100S-POE-EVB-PICO(POE development board for RP2040)

只需一个IO即可控制整个WS2812阵列。

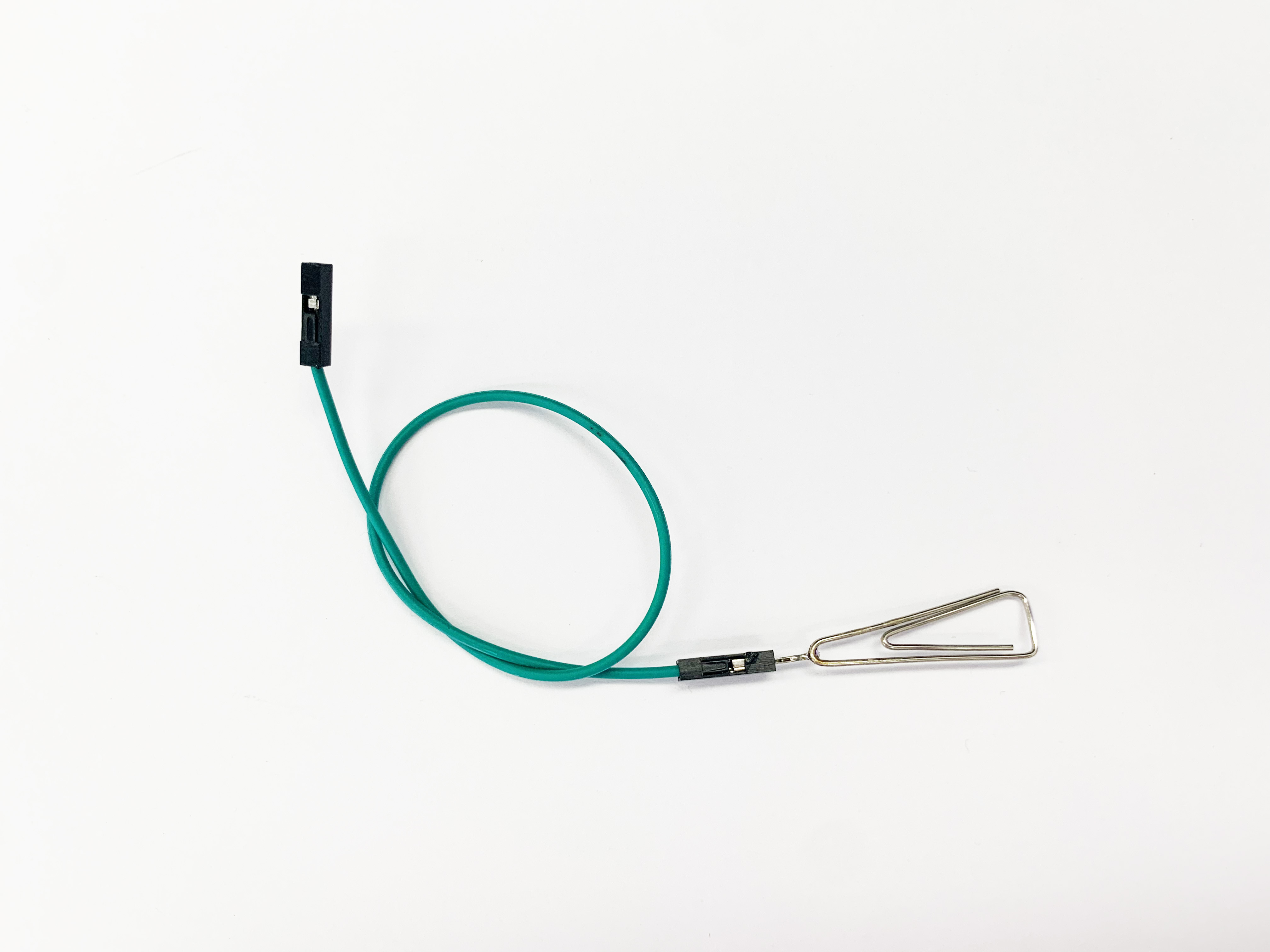

我使用回形针作为电容式按钮的触摸板。它也由 IO 控制。

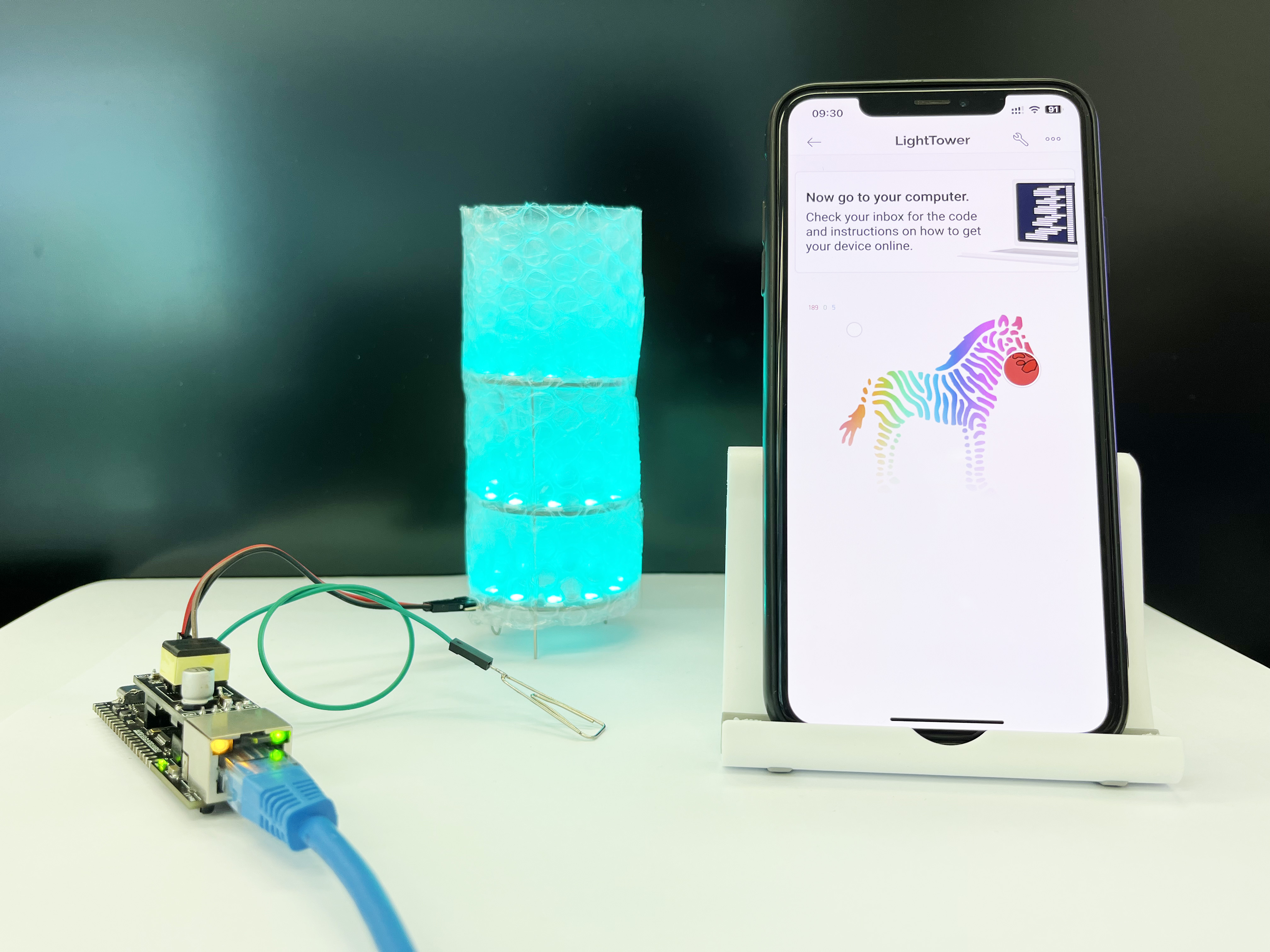

整个项目的总结就是通过按钮控制WS2812的灯光模式，通过Blynk的移动应用程序控制WS2812的灯光颜色。

我们先来处理触摸按钮部分。我们初始化一个触摸按钮，

const int touch_threshold_adjust = 300;
const int touch_pins[] = {27};
const int touch_count = sizeof(touch_pins) / sizeof(int);
TouchyTouch touches[touch_count];

uint32_t time_now = 0;

然后将我们的处理流程放在其按下和释放动作中，如下：

void Touch_handling()
{
  // key handling
  for ( int i = 0; i < touch_count; i++) {
    touches[i].update();
    if ( touches[i].rose() ) {
      Serial.print("Button:");
      Serial.println(i);
      ws2812fx.setMode((ws2812fx.getMode() + 1) % ws2812fx.getModeCount());
      time_now = millis();
    }
    if ( touches[i].fell() ) {
     Serial.printf("Release:");
     Serial.println(i);
     if((millis()-time_now)>500)
     {
      if(light_mode)
      {
      light_mode = 0;
      }else{
        light_mode = 1;
      }
      Serial.print("Time_enough");
     }
    }
  }
}

我们先来处理触摸按钮部分。我们初始化一个触摸按钮，然后将我们的处理流程放在其按下和释放动作中，如下所示：

当按钮按下时，即touches[i].rose()，我们设置WS2812的灯光模式，并记录当前时间；当按钮松开时，即touches[i].fell()，判断是Click还是长按，如果是长按，则切换到灯控模式。

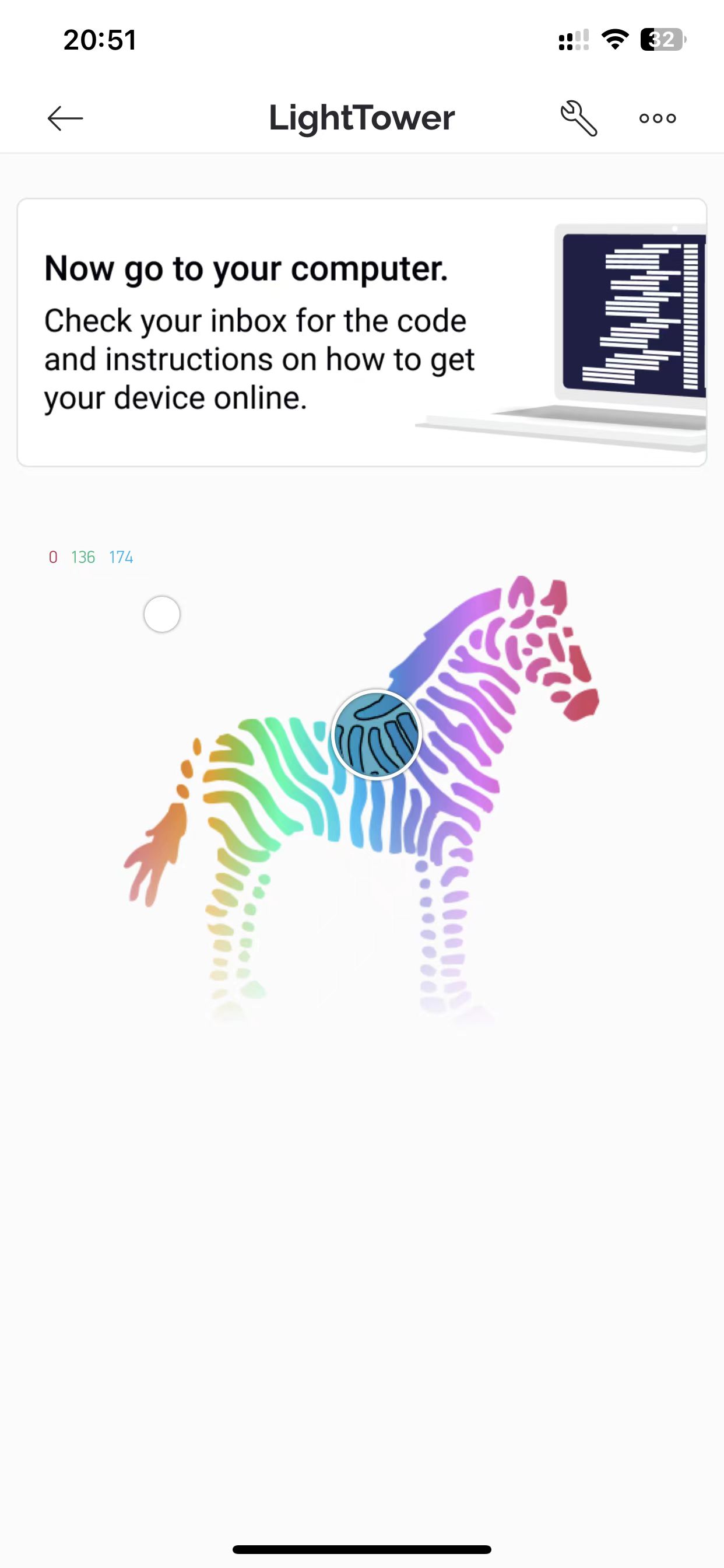

Blynk云通过RGB转盘插件控制语句输出，

语法如下：

int r;
int g;
int b;

BLYNK_WRITE(V5) {
  // Called when virtual pin V2 is updated from the Blynk.App
  // V2 is a datastream of data type String assigned to a
  // Blynk.App ZeRGBa widget.
  r = param[0].asInt();
  g = param[1].asInt();
  b = param[2].asInt();
  Serial.print("V2: r = ");
  Serial.print(r);
  Serial.print("\t g=");
  Serial.print(g);
  Serial.print("\t b=");
  Serial.println(b);
  ws2812fx.setColor(((uint32_t)r << 16 | (uint32_t)g << 8 | (uint32_t)b));
  light_mode = 1;
} // BLYNK_WRITE(V5)

因此我们可以从 BLYNK 中获取 R G B 信息，并通过 Loop() 循环将该颜色插入到 WS2812 灯光模式中。

  if(light_mode)
  {
    ws2812fx.setColor(((uint32_t)r << 16 | (uint32_t)g << 8 | (uint32_t)b));
  }

通过 (uint32_t)r << 16 | 转换为 RGB888 (uint32_t)g << 8 | （uint32_t）b。

完毕。
