select_shape 助手——特征直方图

先有区域，再筛选

read_image (Image, 'printer_chip/printer_chip_01')
threshold (Image, Region, 128, 255)
connection (Region, ConnectedRegions)

1、打开特征直方图窗口
特征直方图窗口位置

2、双击待筛选的区域
确保特征直方图里的特征是待筛选的区域s

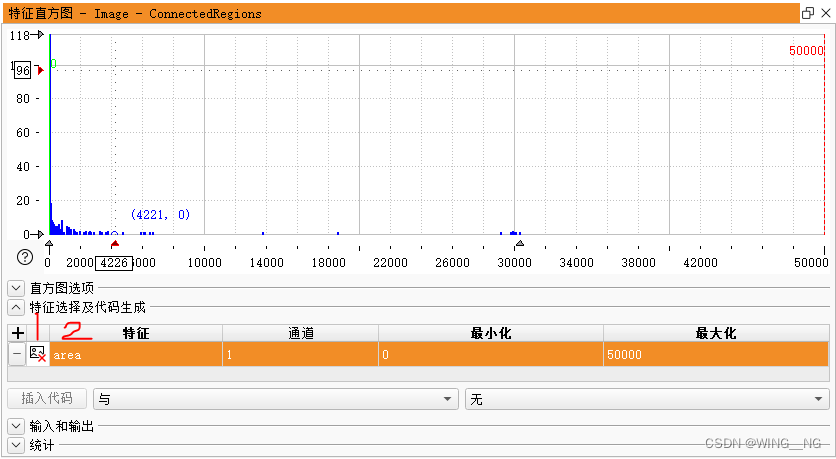

3、选择特征
1、点x变成√，2、选择特征
