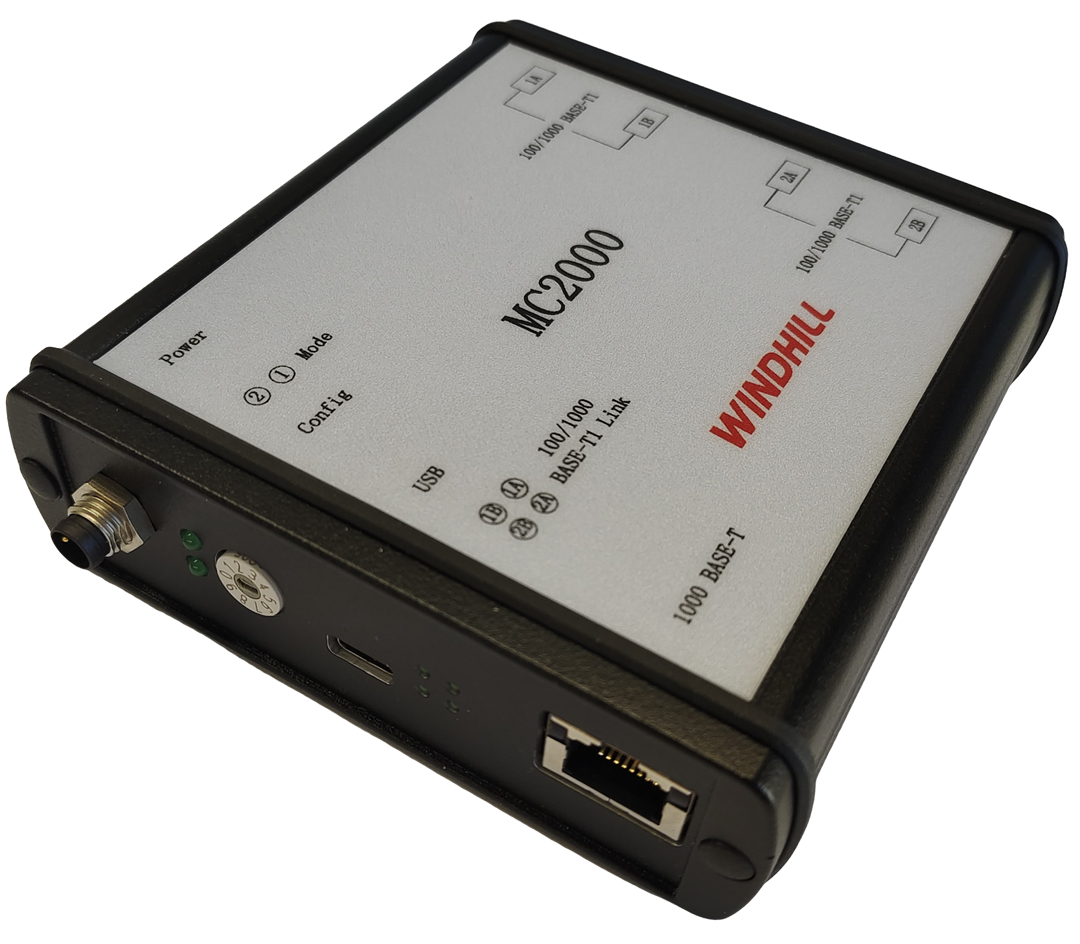

MC2000车载以太网总线数据捕获模块

MC2000为捕获点对点100/1000BASE-T1连接的车载以太网链路数据而设计。它可通过标准以太网接口与计算机或记录仪连接，用于捕获和查看数据，至多支持两个通道的车载以太网数据链路。MC2000能够在不影响原有网络的情况下，有效、快速采集数据帧，并适用于汽车产品的开发和电子控制单元（ECU）的测试。

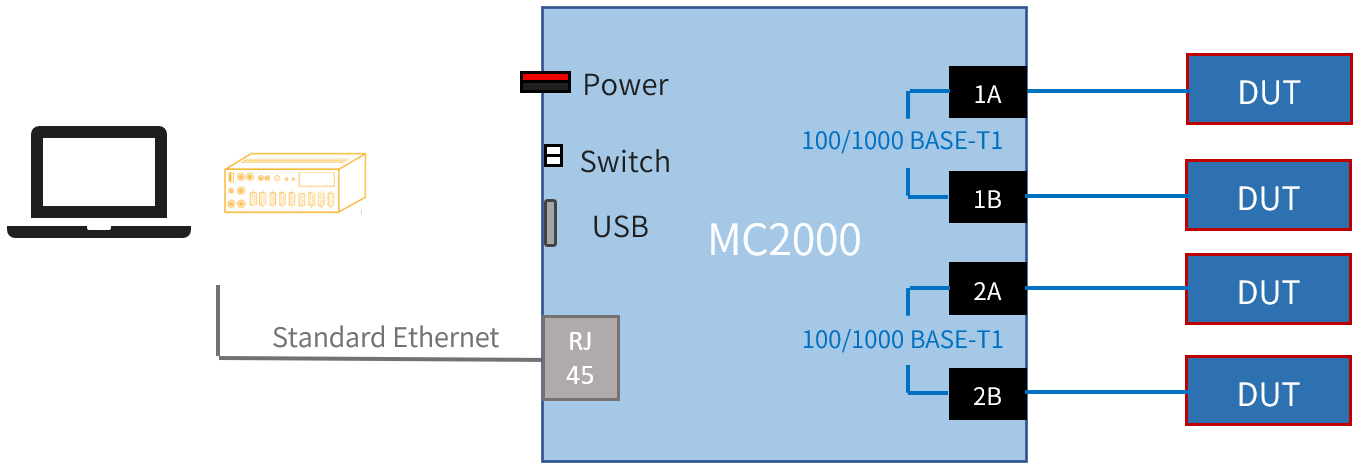

一 应用场景

当进行100Base-T1数据捕获时，MC2000支持两个链路；当进行1000Base-T1数据捕获时，MC2000支持一个链路（1通道或2通道），可通过旋转编码开关切换。

旋转编码开关切换模式：

• 当切换到“0”时，MC2000支持双路100BASE-T1数据捕获；

• 当切换到“1”或“2”时，MC2000支持一路1000BASE-T1数据捕获；

• 当切换到“3”时，MC2000可通过Type C接口对硬件进行配置。

二 产品优势

• 单个设备可实现100Base-T1和1000Base-T1车载以太网链路的捕获；

• 旋转编码开关方便配置；

• 通过配置工具，可轻松实现虚拟局域网（VLAN）的设置与管理；

• 坚固的铝合金外壳。

三 产品参数

• 1x 千兆以太网端口；

• 1x Type C接口用于模式配置；

• 供电电压：9…36VDC；

• 产品尺寸：115x105x35mm；

• 工作温度：-40~85℃

......
