CH36X系列接口芯片Linux系统开发库说明

一、概述

ch36x_lib库是Linux系统下用于开发CH36X系列设备CH365/CH367/CH368等芯片应用的软件接口库，此接口库主要提供以下功能：

• 设备打开/关闭

• 获取芯片类型/驱动版本

• 获取IO基地址/Memory基地址/中断号

• 配置空间读写（支持单字节/双字节/四字节）

• IO空间读写（支持单字节/双字节/四字节）

• Memory空间读写（支持单字节/双字节/四字节/块）

• 中断启用/禁用/设置中断服务程序

• SPI模式设置/SPI透传接口/FLASH Lock/擦除/读写

• I2C读写

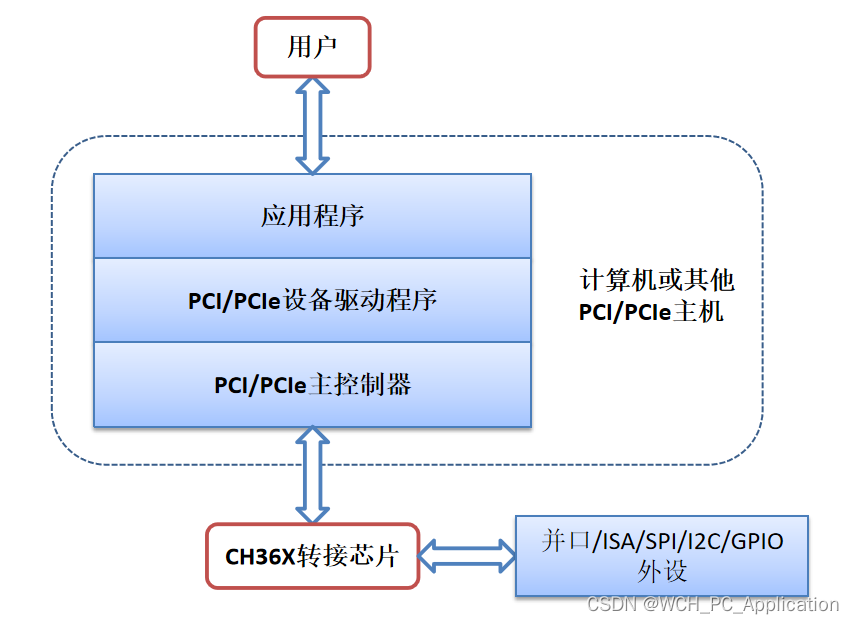

应用框图：

二、接口函数说明

1. ch36x_open

    int ch36x_open(const char *devname)

    功能：打开设备

    参数：devname：设备完整路径名

    返回：成功时返回文件描述符，失败时返回负值

2. ch36x_close

   int ch36x_close(int fd)
   ​
   功能：关闭设备
   ​
   参数：fd：设备文件描述符
   ​
   返回：成功时返回0，失败时返回其他值

3. ch36x_get_chiptype

   int ch36x_get_chiptype(int fd, enum CHIP_TYPE *chiptype)
   ​
   功能：获取当前打开的芯片型号
   ​
   参数：fd：设备文件描述符，chiptype：芯片类型名
   ​
   返回：成功时返回0，失败时返回其他值

4. ch36x_get_version

   int ch36x_get_version(int fd, char *version)
   ​
   功能：获取当前驱动版本
   ​
   参数：fd：设备文件描述符，version：驱动版本字符串
   ​
   返回：成功时返回0，失败时返回其他值

5. ch36x_get_irq

   int ch36x_get_irq(int fd, int *irq)
   ​
   功能：获取系统分配的中断号
   ​
   参数：fd：设备文件描述符，irq：设备中断号
   ​
   返回：成功时返回0，失败时返回其他值

6. ch36x_get_ioaddr

   int ch36x_get_ioaddr(int fd, void *ioaddr)
   ​
   功能：获取系统为设备分配的IO基址
   ​
   参数：fd：设备文件描述符，ioaddr：系统分配的IO基址
   ​
   返回：成功时返回0，失败时返回其他值

7. ch36x_get_memaddr

   int ch36x_get_memaddr(int fd, void *memaddr)
   ​
   功能：获取系统为设备分配的Memory基址
   ​
   参数：fd：设备文件描述符，memaddr：系统分配的Memory基址
   ​
   返回：成功时返回0，失败时返回其他值

8. ch36x_read_config_byte

   int ch36x_read_config_byte(int fd, uint8_t offset, uint8_t *obyte);
   ​
   功能：以字节为单位读取配置空间
   ​
   参数：fd：设备文件描述符，offset：配置空间偏移地址，obyte：读取到的8位数据
   ​
   返回：成功时返回0，失败时返回其他值

9. ch36x_read_config_word

   int ch36x_read_config_word(int fd, uint8_t offset, uint16_t *oword);

   功能：以字为单位读取配置空间

   参数：fd：设备文件描述符，offset：配置空间偏移地址，oword：读取到的16位数据

   返回：成功时返回0，失败时返回其他值

10. ch36x_read_config_dword

    int ch36x_read_config_dword(int fd, uint8_t offset, uint32_t *odword)

    功能：以双字为单位读取配置空间

    参数：fd：设备文件描述符，offset：配置空间偏移地址，odword：读取到的32位数据

    返回：成功时返回0，失败时返回其他值

11. ch36x_write_config_byte

    int ch36x_write_config_byte(int fd, uint8_t offset, uint8_t ibyte);

    功能：以字节为单位写数据到取配置空间

    参数：fd：设备文件描述符，offset：配置空间偏移地址，ibyte：写入的8位数据

    返回：成功时返回0，失败时返回其他值

12. ch36x_write_config_word

    int ch36x_write_config_word(int fd, uint8_t offset, uint16_t iword)

    功能：以字为单位写数据到取配置空间

    参数：fd：设备文件描述符，offset：配置空间偏移地址，iword：写入的16位数据

    返回：成功时返回0，失败时返回其他值

13. ch36x_write_config_dword

    int ch36x_write_config_dword(int fd, uint8_t offset, uint32_t idword)

    功能：以双字为单位写数据到取配置空间

    参数：fd：设备文件描述符，offset：配置空间偏移地址，idword：写入的32位数据

    返回：成功时返回0，失败时返回其他值

14. ch36x_read_io_byte

    int ch36x_read_io_byte(int fd, uint8_t offset, uint8_t *obyte)

    功能：以字节为单位读取IO空间

    参数：fd：设备文件描述符，offset：IO空间偏移地址，obyte：读取到的8位数据

    返回：成功时返回0，失败时返回其他值

15. ch36x_read_io_word

    int ch36x_read_io_word(int fd, uint8_t offset, uint16_t *oword)

    功能：以字为单位读取IO空间

    参数：fd：设备文件描述符，offset：IO偏移地址，oword：读取到的16位数据

    返回：成功时返回0，失败时返回其他值

16. ch36x_read_io_dword

    int ch36x_read_io_dword(int fd, uint8_t offset, uint32_t *odword)

    功能：以双字为单位读取IO空间

    参数：fd：设备文件描述符，offset：IO空间偏移地址，odword：读取到的32位数据

    返回：成功时返回0，失败时返回其他值

17. ch36x_write_io_byte

    int ch36x_write_io_byte(int fd, uint8_t offset, uint8_t ibyte)

    功能：以字节为单位写数据到IO空间

    参数：fd：设备文件描述符，offset：IO空间偏移地址，ibyte：写入的8位数据

    返回：成功时返回0，失败时返回其他值

18. ch36x_write_io_word

    int ch36x_write_io_word(int fd, uint8_t offset, uint16_t iword)

    功能：以字为单位写数据到IO空间

    参数：fd：设备文件描述符，offset：IO空间偏移地址，iword：写入的16位数据

    返回：成功时返回0，失败时返回其他值

19. ch36x_write_io_dword

    int ch36x_write_io_dword(int fd, uint8_t offset, uint32_t dword);

    功能：以双字为单位写数据到IO空间

    参数：fd：设备文件描述符，offset：IO空间偏移地址，dword：写入的32位数据

    返回：成功时返回0，失败时返回其他值

20. ch36x_read_mem_byte

    int ch36x_read_mem_byte(int fd, uint16_t offset, uint8_t *obyte)

    功能：以字节为单位读取Memory空间

    参数：fd：设备文件描述符，offset：Memory空间偏移地址，obyte：读取到的8位数据

    返回：成功时返回0，失败时返回其他值

21. ch36x_read_mem_word

    int ch36x_read_mem_word(int fd, uint16_t offset, uint16_t *oword)

    功能：以字为单位读取Memory空间

    参数：fd：设备文件描述符，offset：Memory空间偏移地址，oword：读取到的16位数据

    返回：成功时返回0，失败时返回其他值

22. ch36x_read_mem_dword

    int ch36x_read_mem_dword(int fd, uint16_t offset, uint32_t *odword)

    功能：以双字为单位读取Memory空间

    参数：fd：设备文件描述符，offset：Memory空间偏移地址，odword：读取到的32位数据

    返回：成功时返回0，失败时返回其他值

23. ch36x_write_mem_byte

    int ch36x_write_mem_byte(int fd, uint16_t offset, uint8_t ibyte）

    功能：以字节为单位写数据到Memory空间

    参数：fd：设备文件描述符，offset：Memory空间偏移地址，ibyte：写入的8位数据

    返回：成功时返回0，失败时返回其他值

24. ch36x_write_mem_word

    int ch36x_write_mem_word(int fd, uint16_t offset, uint16_t iword)

    功能：以字为单位写数据到Memory空间

    参数：fd：设备文件描述符，offset：Memory空间偏移地址，iword：写入的16位数据

    返回：成功时返回0，失败时返回其他值

25. ch36x_write_mem_dword

    int ch36x_write_mem_dword(int fd, uint16_t offset, uint32_t idword)

    功能：以双字为单位写数据到Memory空间

    参数：fd：设备文件描述符，offset：Memory空间偏移地址，idword：写入的32位数据

    返回：成功时返回0，失败时返回其他值

26. ch36x_read_mem_block

    int ch36x_read_mem_block(int fd, uint16_t offset, uint8_t *obuffer, uint32_t len)

    功能：以块为单位读取Memory空间的数据

    参数：fd：设备文件描述符，obuffer：读取的数据，len：读取数据的长度

    返回：成功时返回0，失败时返回其他值

27. ch36x_write_mem_block

    int ch36x_write_mem_block(int fd, uint16_t offset, uint8_t *ibuffer, uint32_t len)

    功能：以块为单位写入数据到Memory空间

    参数：fd：设备文件描述符，ibuffer：要写入的数据，len：写入数据的长度

    返回：成功时返回0，失败时返回其他值

28. ch36x_enable_isr

    int ch36x_enable_isr(int fd, enum INTMODE mode)

    功能：开启中断

    参数：fd：设备文件描述符，mode：设置中断触发方式，支持高/低电平、上升沿/下降沿

    返回：成功时返回0，失败时返回其他值

29. ch36x_disable_isr

    int ch36x_disable_isr(int fd);

    功能：关闭中断

    参数：fd：设备文件描述符

    返回：成功时返回0，失败时返回其他值

30. ch36x_set_int_routine

    void ch36x_set_int_routine(int fd, void *isr_handler)

    功能：设置中断服务函数

    参数：fd：设备文件描述符，isr_handler：中断服务函数

31. ch36x_set_stream

    int ch36x_set_stream(int fd, uint8_t mode)

    功能：设置SPI模式

    参数：fd：设备文件描述符，mode：SPI模式设置参数

    返回：成功时返回0，失败时返回其他值

32. ch36x_stream_spi

    int ch36x_stream_spi(int fd, uint8_t *ibuffer, uint32_t ilen, uint8_t *obuffer, uint32_t olen)

    功能：SPI数据收发

    参数：fd：设备文件描述符，ibuffer：发送的数据，ilen：发送数据的长度，obuffer：接收返回的数据，olen：接收数据的长度

    返回：成功时返回0，失败时返回其他值

33. ch36x_flash_lock

    int ch36x_flash_lock(int fd, uint8_t lock)

    功能：锁/解锁FLASH

    参数：fd：设备文件描述符，lock：锁/解锁使能，0->解锁，1->上锁

    返回：成功时返回0，失败时返回其他值

34. ch36x_flash_erase

    int ch36x_flash_erase(int fd, uint32_t addr, uint32_t ilen)

    功能：擦除FLASH数据

    参数：fd：设备文件描述符，addr：FLASH擦除起始地址，ilen：擦除长度

    返回：成功时返回0，失败时返回其他值

35. ch36x_flash_read

    int ch36x_flash_read(int fd, uint32_t addr, uint8_t *obuffer, uint32_t olen)

    功能：读取FLASH数据

    参数：fd：设备文件描述符，addr：FLASH读取起始地址，obuffer：读取的数据，ilen：读取数据长度

    返回：成功时返回0，失败时返回其他值

36. ch36x_flash_write

    int ch36x_flash_write(int fd, uint32_t addr, uint8_t *ibuffer, uint32_t ilen)

    功能：写入FLASH数据

    参数：fd：设备文件描述符，addr：FLASH写入起始地址，ibuffer：写入的数据，ilen：写入数据长度

    返回：成功时返回0，失败时返回其他值

37. ch36x_i2c_write

    int ch36x_i2c_write(int fd, uint8_t addr, uint8_t reg, uint8_t *ibuffer, uint32_t ilen)

    功能：写I2C操作

    参数：fd：设备文件描述符，addr：从机设备地址，reg：从机寄存器地址，ilen：发送数据长度

    返回：成功时返回0，失败时返回其他值

38. ch36x_i2c_read

    int ch36x_i2c_read(int fd, uint8_t addr, uint8_t reg, uint8_t *obuffer, uint32_t olen)

    功能：读I2C操作

    参数：fd：设备文件描述符，addr：从机设备地址，reg：从机寄存器地址，olen：读取数据长度

    返回：成功时返回0，失败时返回其他值

开发资料包的demo文件夹下提供的例子程序演示了如何使用ch36x_lib库中的接口函数开发目标程序，一般情况下用户可以基于此例程修改，也可以根据此开发说明自行开发。
