SpringMVC框架结构

1 架构流程说明



1. 用户发送请求至前端控制器DispatcherServlet
2. DispatcherServlet收到请求调用HandlerMapping处理器映射器。
3. 处理器映射器根据请求url找到具体的处理器，生成处理器对象及处理器拦截器(如果有则生成)一并返回给DispatcherServlet。
4. DispatcherServlet通过HandlerAdapter处理器适配器调用处理器
5. 执行处理器(Controller，也叫后端控制器)。
6. Controller执行完成返回ModelAndView
7. HandlerAdapter将controller执行结果ModelAndView返回给DispatcherServlet
8. DispatcherServlet将ModelAndView传给ViewReslover视图解析器
9. ViewReslover解析后返回具体View
10. DispatcherServlet对View进行渲染视图（即将模型数据填充至视图中）。
11. DispatcherServlet响应用户

2  组件说明

2.1 DispatchServlet

   用户请求到达前端控制器，它就相当于M-V-C模式中的C，DispatcherServlet是整个流程控制的中心，由它调用其它组件处理用户的请求，DispatcherServlet的存在降低了组件之间的耦合性

2.2 HandlerMapping

   HandlerMapping负责根据用户请求url找到Handler即处理器，springmvc提供了不同的映射器实现不同的映射方式，例如：配置文件方式，实现接口方式，注解方式等。

2.3 HandlerAdapter

   通过HandlerAdapter对处理器进行执行，这是适配器模式的应用，通过扩展适配器可以对更多类型的处理器进行执行。

2.4 Handler

    Handler 是继DispatcherServlet前端控制器的后端控制器，在DispatcherServlet的控制下Handler对具体的用户请求进行处理。

2.5 ViewResolver

    View Resolver负责将处理结果生成View视图，View Resolver首先根据逻辑视图名解析成物理视图名即具体的页面地址，再生成View视图对象，最后对View进行渲染将处理结果通过页面展示给用户。

2.6 View

    springmvc框架提供了很多的View视图类型的支持，包括：jstlView、freemarkerView、pdfView等。

 而上述处理器映射器（HandlerMapping）、处理器适配器（HandlerAdapter）、视图解析器（ViewResolver）为SpringMVC的三大组件。

3 默认加载的组件

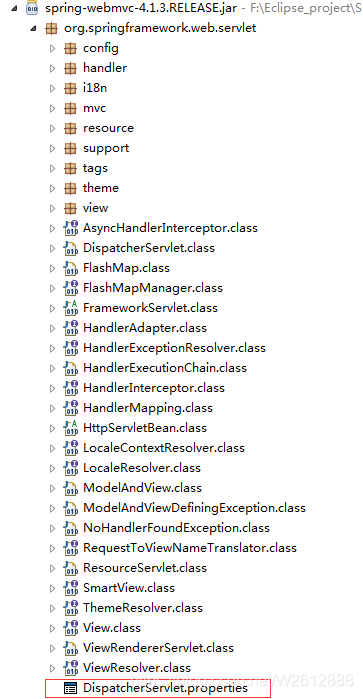

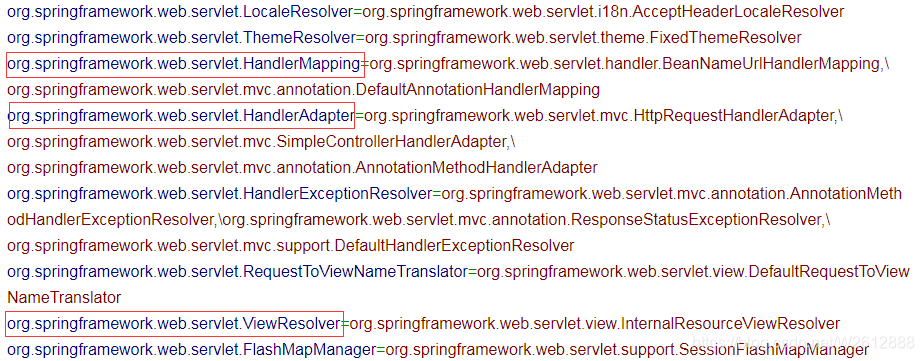

    在入门程序中，只是在web.xml中配置了前端控制器，而仍然能够使用springmvc相应的功能，这是因为在DispatchServlet.properties中加载了一些默认的组件，其中就包括了springmvc的三大组件。
