HC_05蓝牙模块

本文档详细介绍了如何使用HC-05蓝牙模块进行配置,包括进入AT模式、设置主从角色、设定密码、绑定蓝牙地址及连接步骤。通过具体操作指导,帮助读者实现蓝牙设备间的成功配对与数据传输。

 资料截图



资料截图

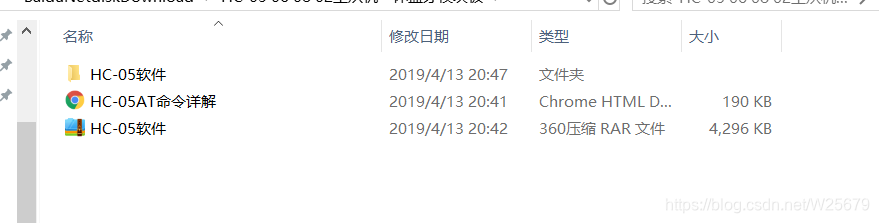

资料下载



https://pan.baidu.com/s/1g9VzhOTNhaixmjfwbvBEFQ

提取码: 3nhc

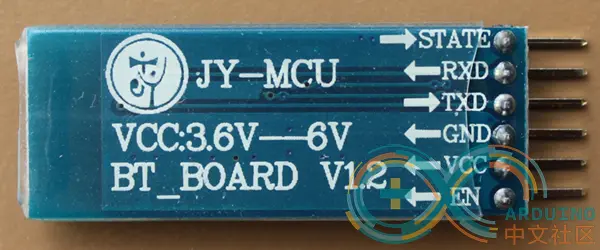

实物图

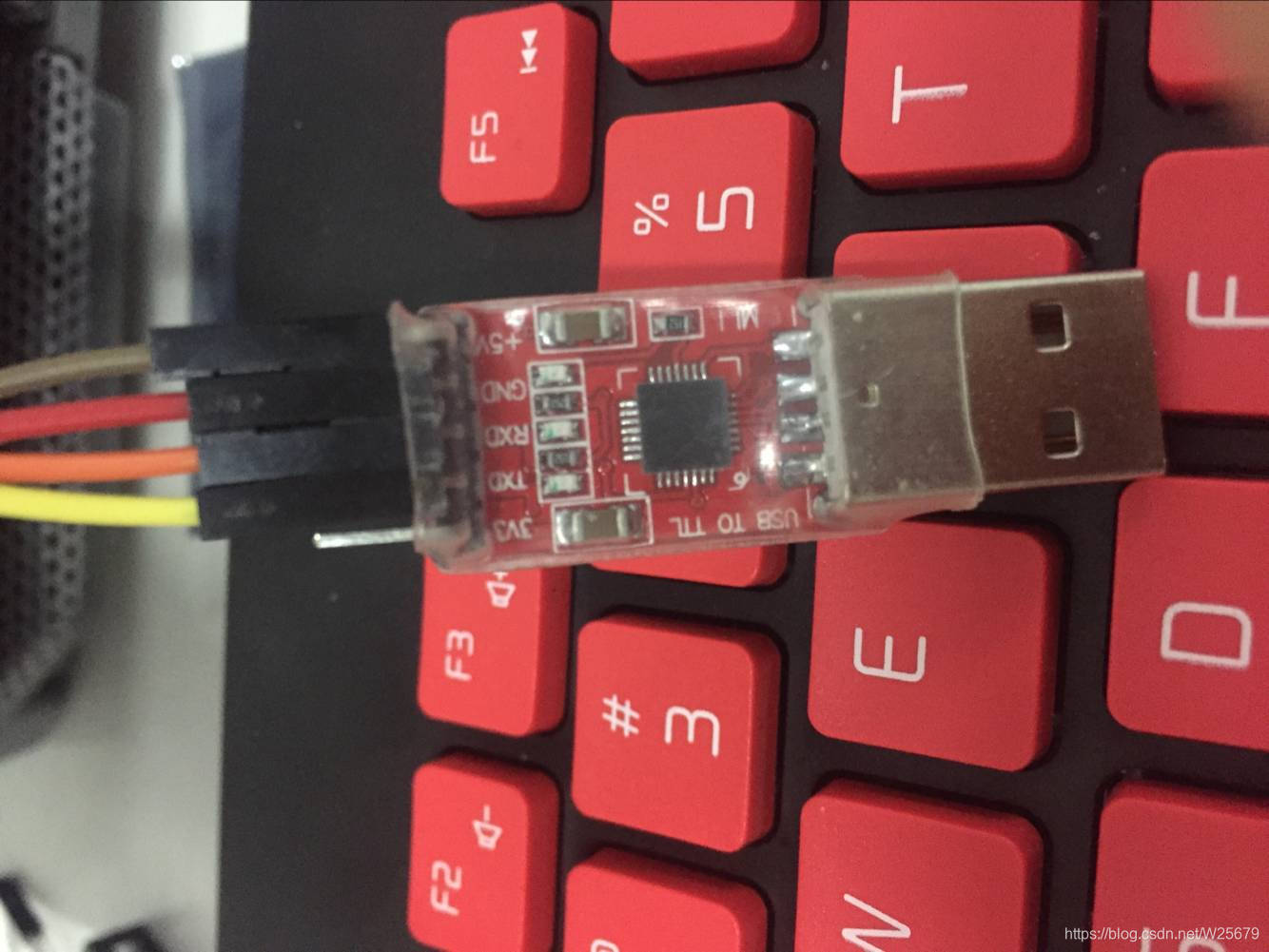

USB-->TTL



接线

GND  --------------------   GND

5V--------------------5V

TXD---------------------RXD

RXD------------------TXD

进入AT 模式

EN脚的HC-05 模块

按住板上的按钮后再给电。

2秒亮2秒灭: AT模式/配置模式

开始配置

1 设置主从

AT+ROLE=1  设置成主

AT+ROLE=0  设置成从

2 设置密码(密码随意;两个密码一样)

AT+PSWD=1234

AT+PSWD=1234

3 绑定蓝牙地址

获取其中一个蓝牙的地址

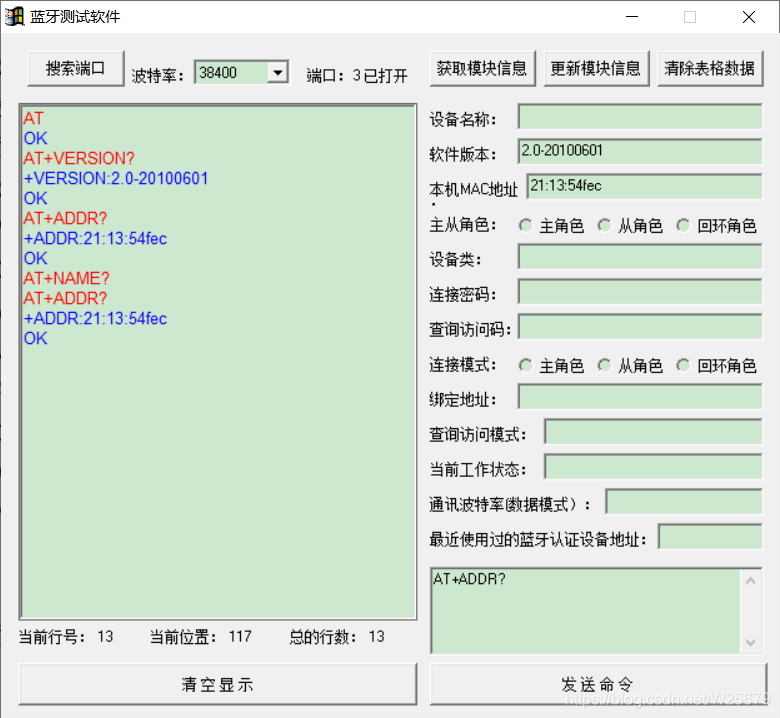

AT+ADDR? (可点击获取模块信息直接得到)

在另一个蓝牙中绑定

AT+BIND=21,13,54fec  (将冒号改为逗号)

开始连接

拔掉蓝牙,从新插入电脑

此时上电时不需要按住蓝牙上的按键,蓝牙进入工作模式,约几秒后蓝牙会自动配上对,指示灯相应变化(由快闪变为两秒闪一次,一次闪两下),即表示完成配对,蓝牙可互相传送数据

默认波特率:38400

主可向从发,

从可向主发。



















步骤: 1. 两个蓝牙模块必须一个作为主机,另一个作为从机才能建立连接(上电后,从机一直处于接受状态,等待被连接。而主机则主动发出信号,寻找目标从机,前提是该目标从机的mac地址事先被写入到主机的flash芯片中储存) 2. 蓝牙模块上电前一直按住key按键不放,上电后松开,此时LED灯处于慢闪状态(每秒闪1次),提示已经进入AT指令响应状态,可以进行接收AT指令控制 3. PC端打开安可信串口助手(带AT指令),打开相应的串口,发送AT+ROLE?\n查询该模块的主从角色,如果为0,则为从机,如果为1则为主机。本例中,此模块(图中左边的HC-05模块)设为主机,则发送AT+ROLE=1\n,设为主机,成功返回OK 4. 发送AT+ADDR?\n查询此模块的mac地址,本例中为98d3:33:80ebdf,记下来稍后为从机的地址绑定用。同样的方法将另一个模块(图中右边的HC-05模块)设置为从机(AT+ROLE=0\n),并且查询到mac地址为98d3:36:aac2 5. 向主机串口中发送AT+BIND=98d3,36,aac2\n绑定从机的mac地址,成功则返回OK。发送AT+CMODE=0\n将主机设为指定蓝牙地址连接模式(即只允许主机向绑定好mac地址的蓝牙从机设备发起连接) 6. 同样地,向从机串口发送AT+BIND=983d,33,80ebdf\n绑定主机的mac地址,成功则返回OK。发送AT+CMODE=0\n将从机也设为指定蓝牙地址连接模式(即只允许从机接受绑定好mac地址的蓝牙主机设备发起的连接) 7. 至此,主从机均设置完毕。主从两模块松开key键重新上电,LED都快闪(每秒闪2次),表明均处于等待配对状态,随后大约几秒钟后,LED闪烁频率发生变化(不确定),表明已经侦测到目标设备,正在建立连接。随后大约一秒钟,很快 LED变成慢双闪状态(每2秒闪一次,每次连闪2下),提示已经配对成功,可以通过蓝牙协议传输数据了 8. 此时,在串口助手中发送一串字符,如果另一个蓝牙模块的串口助手里收到了同样的字符,且回送的字符,对方亦能收到,则通信成功。
