1.前言

在互联网诞生的初期只有少量的人能够上网，将服务部署在一台主机上就足够支持客户的访问，但是对着互联的发展使用人数 激增，单机架构已经承受不住大量的用户并发访问，为了解决这个问题架构开始不断的演进。

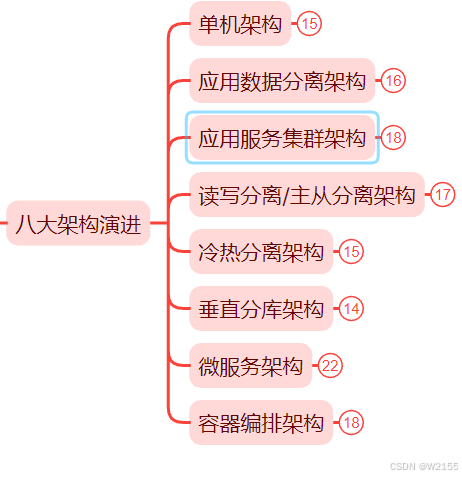

2.八大架构

2.1单机架构

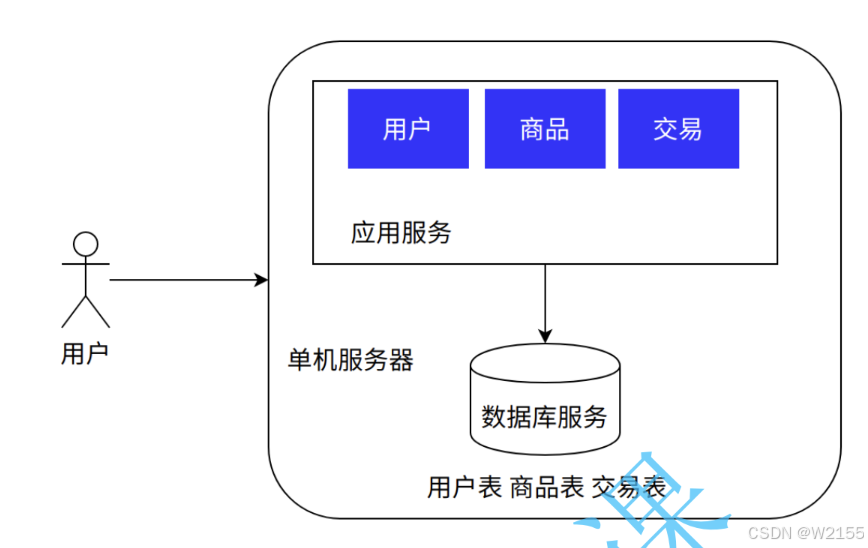

应用服务和数据库服务使用一台主机

架构图

技术案例

Tomcat 是由 Apache 软件基金会下属的 Jakarta 项目开发的一款开源的轻量级 Web 应用服务器

用户想要查看商品

首先用户使用app或者浏览器访问网站的域名，经过dns转化找到服务器ip地址，使用ip地址访问到tomcat，tomcat访问数据库，数据库返回商品的信息给tomcat，一级一级返回给用户。

架构分析

优点：因为只有一台主机，所以部署简单，成本低。

缺点：有严重的性能瓶颈，数据库和应用服务相互竞争资源。

架构瓶颈：服务器太少了。

2.2应用数据分离架构

架构图

应用服务和数据库服务使用不同的服务器，服务器之间通过网络连接。

技术案例

访问商品的流程和单机架构相同，只不过mysql不在一个服务器上。

架构分析

优点：成本相对可控，性能比单机架构有提升，数据与应用分离数据容灾能力提升。

缺点：性能瓶颈，仍无法面对海量数据场景。

架构瓶颈：在大量并发访问的场景下，首先吃紧的一定是应用服务器。

2.3应用服务集群架构

架构图

引入了负载均衡，应用以集群方式运作。

因为一个应用服务扛不住了，所以由多个应用服务以负载均衡的方式一起运作。

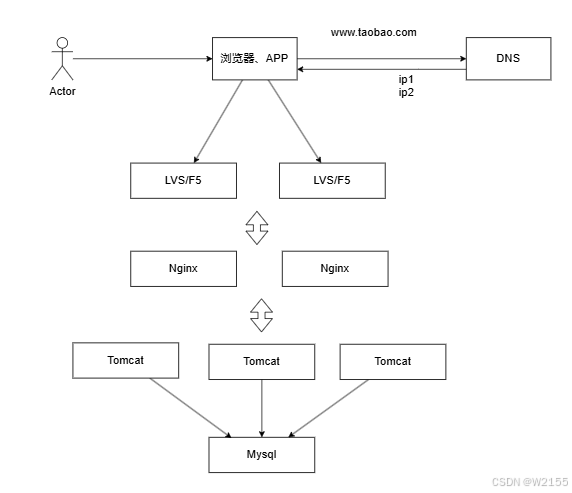

技术案例

Nginx/LVS:负载均衡器，将应用服务均匀的分发给下层的tomcat.。

LVS大概能抗住10万级的并发，Nginx大概能抗住万级的并发，Tomcat大概能抗住千级的并发。

一个LVS可以管理10个Nginx，10个Nginx可以管理100个Tomcat。

dns：也是有负载均衡功能的，经过配置之后，将域名均衡的转为不同LVS服务器的地址。

用户想要查看商品

首先用户使用app或者浏览器访问网站的域名，经dns转化为第一个LVS服务器的ip或者是第二LVS服务器的ip,通过ip地址访问LVS服务器，LVS通过负载均衡算法选择下层的Nginx服务服务器，Nginx服务通过负载均衡算法选择下层的tomcat，tomcat访问mysql，mysql返回数据给tomvat，然后一层一层返回给用户。
