DHCP实验

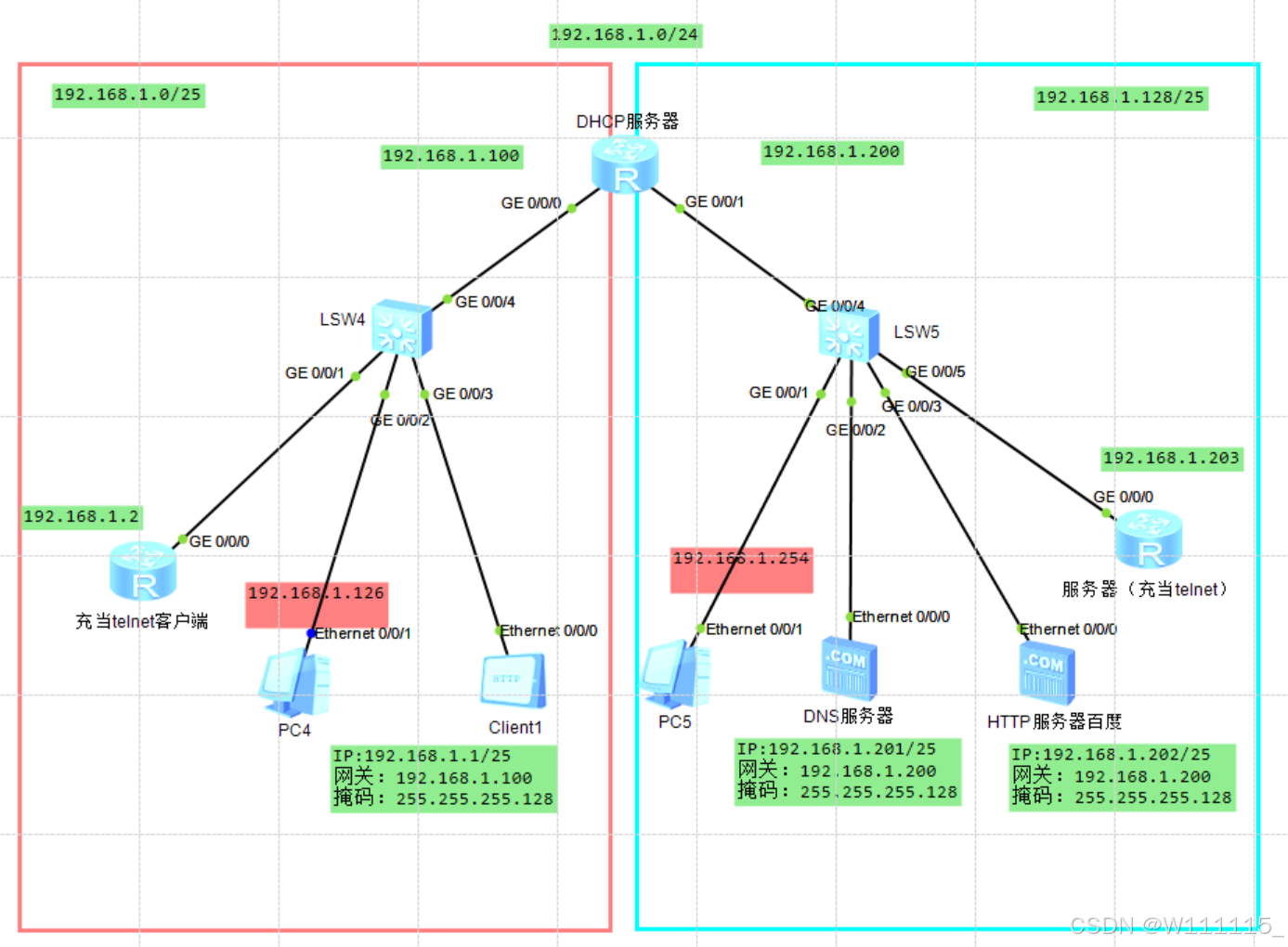

一、拓扑图

二、需求

• 通过DHCP服务，给PC4和PC5分配IP地址、网关、掩码、DNS服务器IP地址
• Client-1要求手工配置IP地址，为192.168.1.1，可以通过该设备使用域名成功访问HTTP服       务器
• telnet客户端可以远程登录telnet服务器进行设备管理，并成功修改telnet服务器的名称为123
• telnet设备登录的账号密码为：admin/admin
• 要求DHCP服务器需要排除被手工配置的IP地址；并修改租期时间为1小时；
• 最终实现每台终端都可以相互通讯（ping成功）
• 整个拓扑图使用192.168.1.0/24网段进行分配

三、需求分析

1. 整个拓扑图使用192.168.1.0/24网段进行分配

将网段192.168.1.0/24 划分为两个子网段：

划分子网：11000000.10101000.00000001.            00000000

                                 网络位                                        主机位

从主机位借一位给网络位：

11000000.10101000.00000001. 0 0000000 /25--->192.168.1.0/25

11000000.10101000.00000001. 1 0000000 /25--->192.168.1.128/25

两个子网段为：192.168.1.0/25           192.168.1.128/25

2. 通过DHCP服务，给PC4和PC5分配IP地址、网关、掩码、DNS服务器IP地址

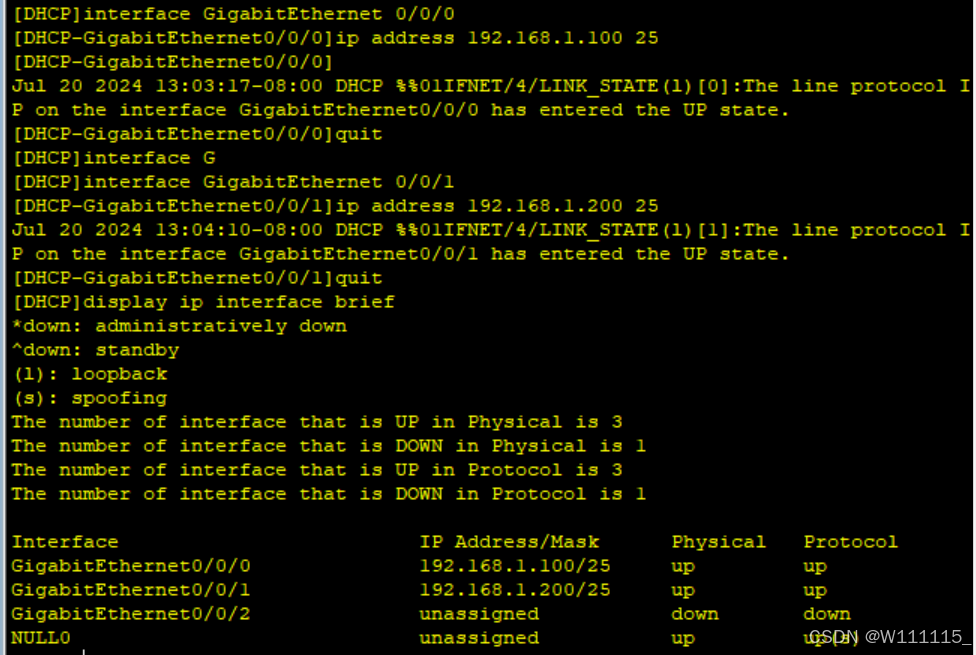

• 先给DHCP服务器配置IP地址 （接口0/0/0和0/0/1）

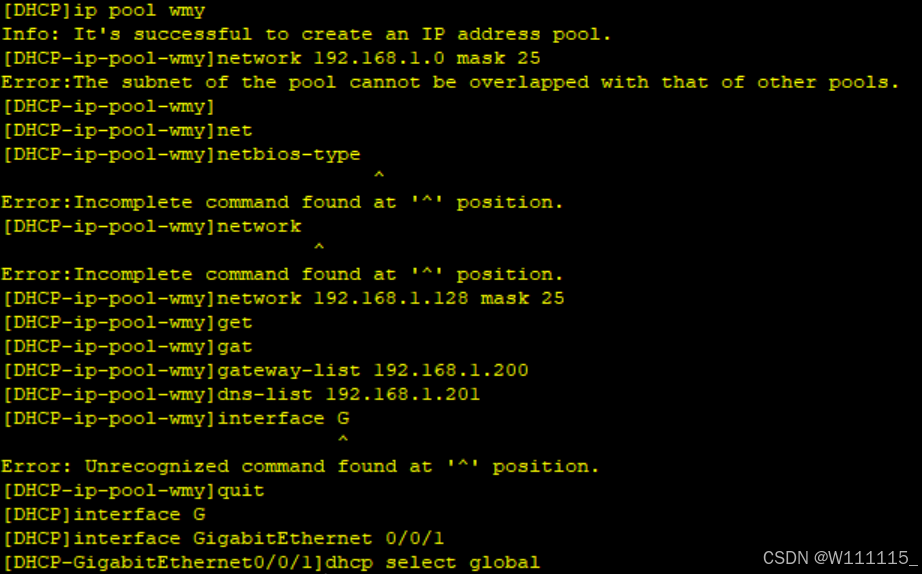

• 配置DHCP，给PC4、PC5 自动分配IP地址、网关、掩码、DNSIP地址

PC4  IP地址配置过程

PC5  IP地址配置过程

 3.Client-1要求手工配置IP地址，为192.168.1.1，可以通过该设备使用域名成功访问HTTP服务器

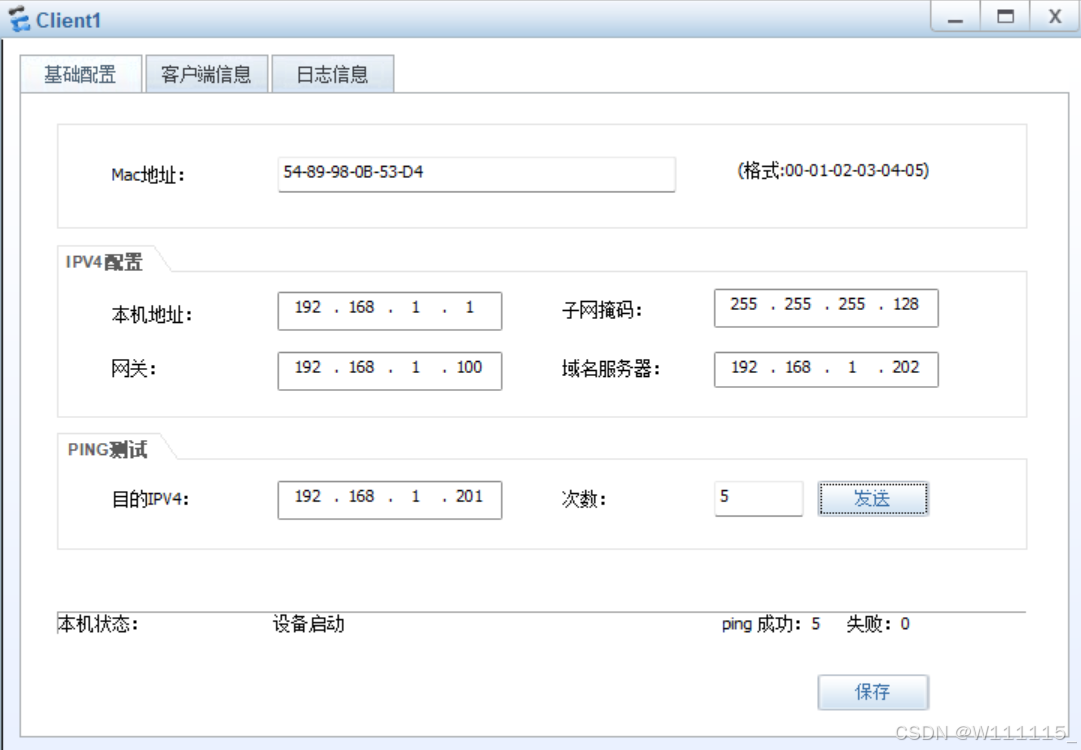

1.配置Client1的IP地址，网关，域名

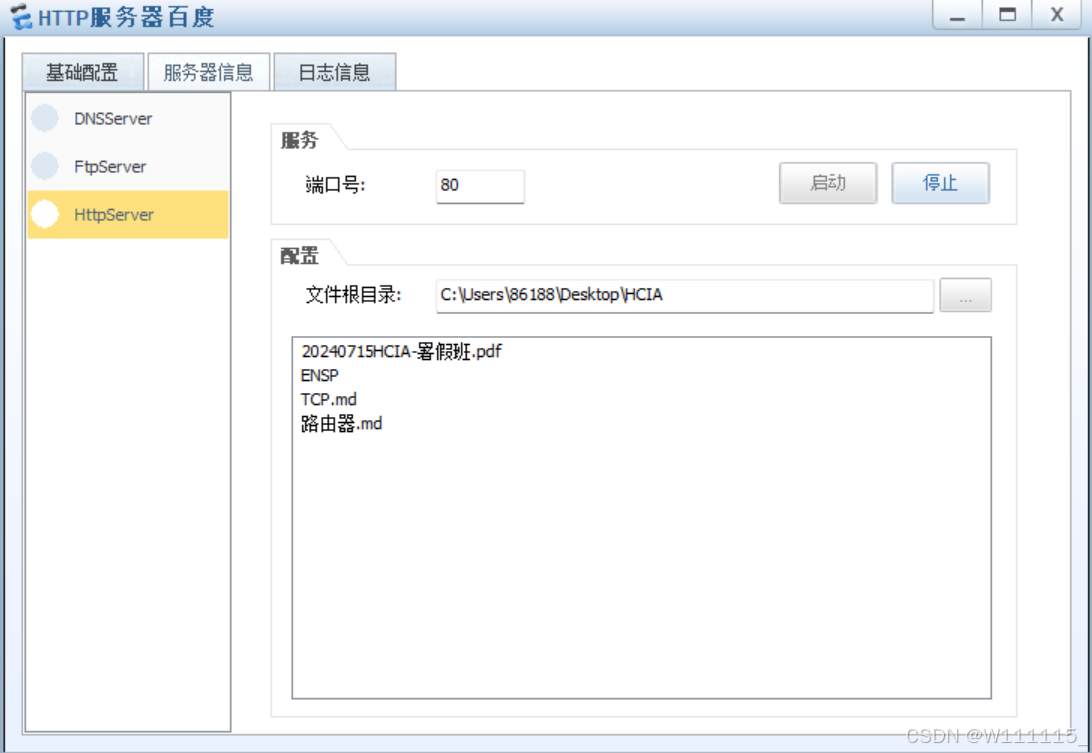

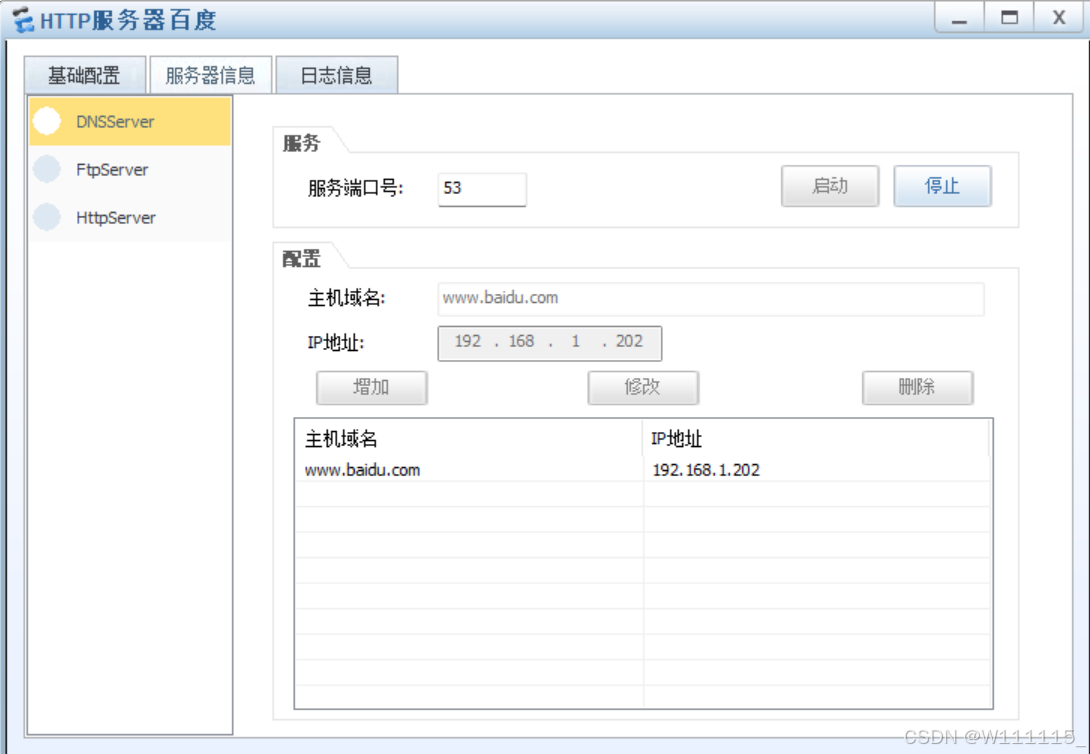

2.对HTTP服务器进行配置

3.通过域名成功访问
