Qt Charts介绍

自从 Qt 发布以来，给广大跨平台界面研发人员带来了无数的福利。但是Qt自己却一直没有提供自带的图表库，这就使得 QWT、QCustomPlot 等第三方图表库有了巨大的生存空间，为了降低开发成本，大家都涌向了这些第三方库。这种情况一直持续到 Qt5.7 版本后 Qt Charts 的发布。Qt Charts 是 Qt 自带的组件库，包含折线、曲线、饼图、棒图、散点图、雷达图等等各种常用的图表。协议的约束：GPLV3。

视图-QChartView

负责 QChart 的展示。QChart 本身只负责图表内容的组织、管理。图表的展示由视图负责，这个视图就是 QChartView。QChartView 派生自 QGraphicsView，只是它专门提供了几个面向 QChart 的接口，比如 setChart（QChart*）等。

在 QtCreator 中使用 QChartView 可以放置一个 QWidget，然后升级为 QChartView。

QChartView 的内容很少，建议直接过一遍文档 QChartView

QChartView继承关系如下：

图表-QChart

QChart 管理不同类型的序列和其他与图表相关的对象，例如坐标轴及图例。

QChart 承担了一个组织、管理的角色。QChart 派生自 QGraphicsObject，因此它实际上是一个图元 item。我们可以从 QChart 获取到坐标轴对象、数据系列对象、图例等等，并且可以设置图表的主题、背景色等样式信息。

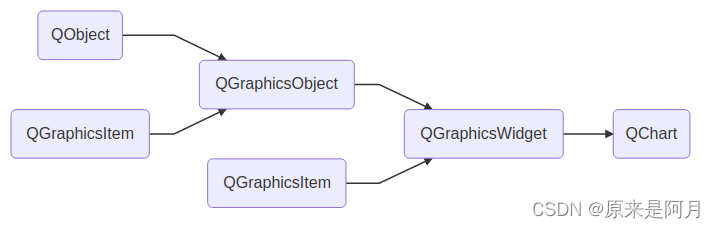

QChart 继承关系如下：

系列-QAbstractSeries

不论是曲线、饼图、棒图还是其他图表，其中展示的内容本质都是数据。一条曲线是一组数据，一个饼图也对应一组数据。在 Qt Charts 中，这些一组组的数据被称作系列。对应不同类型的图表 Qt 提供了不同的系列。系列除了负责存储、访问数据，应该还提供了数据的绘制方法，比如常用的折线图和曲线图分别对应 QLineSerie 和 QSPLineSerie。我们可以用不同的系列达到不同的展示目的。

常见的系列如下：

QBarSeries （柱状图）

QHorizontalBarSeries （水平柱状图）

QHorizontalPercentBarSeries （水平百分比柱状图）

QHorizontalStackedBarSeries （水平层叠图）

QPercentBarSeries （百分比柱状图）

QStackedBarSeries （层叠图/堆叠的条形图）

QAreaSeries （面积图）

QBoxPlotSeries （形图/盒须图）

QPieSeries （饼图）

QXYSeries （线性图、曲线图、散点图的基类）

QLineSeries （折线图）

QSplineSeries （曲线图）

QScatterSeries （散点图）

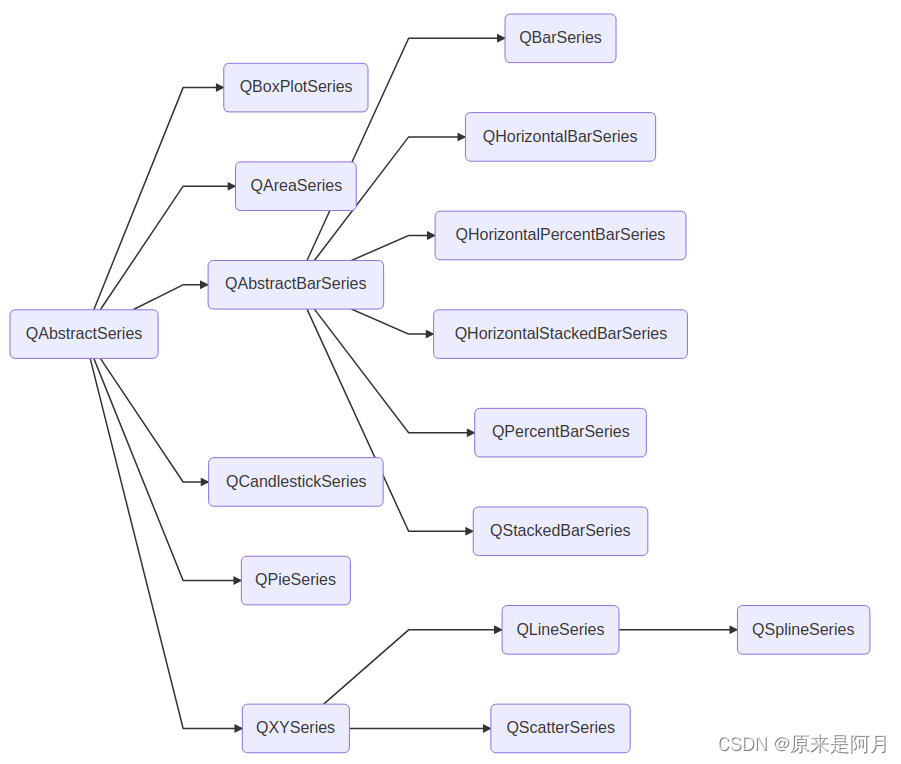

系列继承关系如下：

坐标轴-QAbstractAxis

图表中，一般都有 X、Y 坐标轴，复杂一些的还带有 Z 轴。对应到 Qt 的图表也有 X、Y 轴对象。坐标轴封装了刻度，标签，网格线，标题等属性。

坐标轴有以下几种：

QBarCategoryAxis
类别坐标轴，用字符串作为坐标轴的可读，用于图表的非数值坐标轴
QDateTimeAxis
时间坐标轴，用作时间数据的坐标轴
QLogValueAxis
对数数值坐标轴，作为数值类数据的对数坐标轴
QValueAxis
数值坐标轴，用作数值型数据的坐标轴
QCategoryAxis
分组数值坐标轴，可以为数值范围设置标签

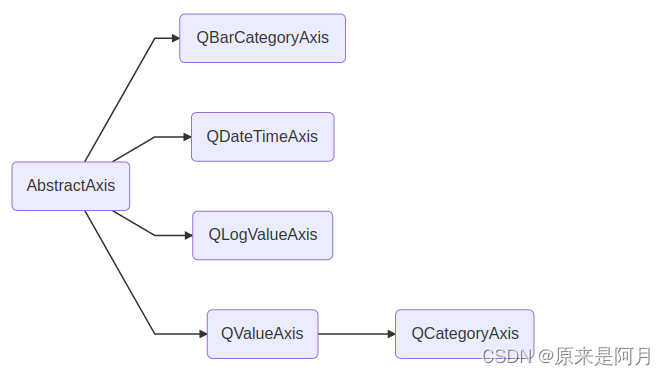

坐标轴继承关系如下：

图例-Legend

图例是对图表上系列的补充说明。我们可以设置序列颜色及其文字说明、并控制序列显示的位置。

此外，图例中还有一个 QLegendMarker 类，可为每个序列的图例生成一个类似QChrckedBox 的组件；单击序列的标记，可以控制序列是否显示。

下面是官方例程 chartthemes 的运行效果。

在这里插入图片描述
上述内容，建议通过官方例程配合类文档学习。

创建GUI界面

需要在安装 Qt 时带上了 charts，否则后面工作无法开展。

对于编译方式安装的 Qt，需要注意在 configure 时不要跳过 charts。
对于安装包方式安装的 Qt，需要注意在安装时，确保 charts 组件被选中。

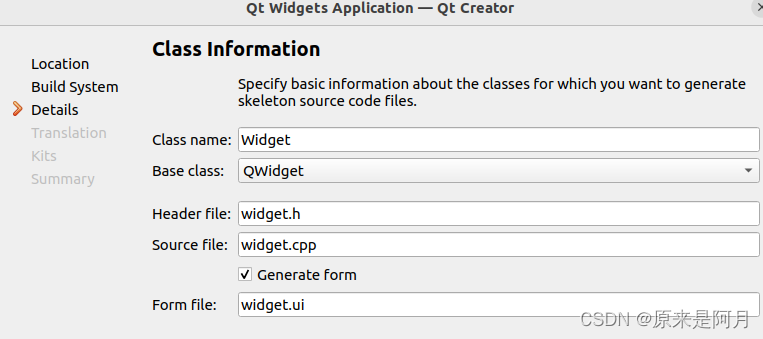

新建一个 Qt Widgets Application 项目。

在绘制 ui 窗体时，从 designer 的工具箱中选择一个 “Widget” 类型的控件，然后在它上面单击鼠标右键，选择 “提升为”。

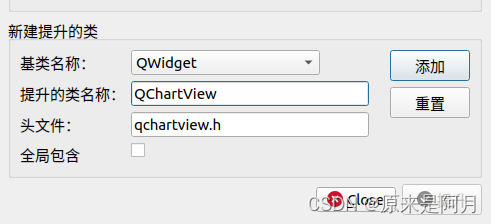

在弹出的界面中，填写 "提升的类名称" 为: QChartView，头文件名称会自动生成，我们不用关心。然后单击“添加”按钮即可。

界面布局

完整代码

在 .pro 文件添加

QT  += charts
QT  += serialport serialbus

在 .h 文件添加

#include <QtCharts>         // QChart 所需的头文件

#include <QModbusClient>    // 发送 Modbus 请求
#include <QModbusReply>     // 访问服务器后的回复
#include <QTimer>

// 使用串行总线与 Modbus 服务器进行通信的 Modbus 客户端
#include <QModbusRtuSerialMaster>

#include <QVariant>     // 这个类型充当着最常见的数据类型的联合
#include <QSerialPort>  // 串口IO操作
#include <QDebug>

QT_CHARTS_USE_NAMESPACE     //声明 Qt Charts 的命名空间

widget.cpp 文件

#include "widget.h"
#include "ui_widget.h"

const uint8_t xMax = 10;
const uint8_t yMax = 70;

Widget::Widget(QWidget *parent)
    : QWidget(parent)
    , ui(new Ui::Widget)
{
    ui->setupUi(this);

    modbus_init();

    charts_init();

    my_time = new QTimer ();
    my_time->setInterval(1000);

    connect(my_time, &QTimer::timeout, this, &Widget::timeout);
}

Widget::~Widget()
{
    delete ui;
}

void Widget::charts_init()      // 配置图表
{
    // 构建图表对象
    chart = new QChart ();
    chart->setTitle("温度曲线");   //图表的名字
    ui->widget->setChart(chart);    //将图表绑定到视图
    ui->widget->setRenderHint(QPainter::Antialiasing);//设置渲染：抗锯齿

    // 创建曲线系列
    mSeries = new QSplineSeries ();
//    mSeries->setColor(QColor(255, 0, 0));//曲线颜色
    mSeries->setName("温度"); //曲线名字
    chart->addSeries(mSeries);//将曲线系列添加到图表
    chart->setTheme(QtCharts::QChart::ChartThemeBrownSand);

    // 坐标轴
    mAxisY = new QValueAxis ();
    mAxisX = new QValueAxis ();

    mAxisX->setTitleText(QString(tr("时间(s)")));
    mAxisY->setTitleText(QString(tr("温度(℃)")));

    mAxisY->setRange(-20, yMax);// 坐标轴范围
    mAxisY->setTickCount(10);// 坐标轴分等份

    mAxisX->setRange(0, xMax);
    mAxisX->setTickCount(10);
    mAxisX->setLabelFormat("%.0f"); //坐标轴标签格式：每个单位保留几位小数
    mAxisX->setTitleFont(QFont("宋体"));
//    mAxisX->setLabelsVisible(false);    //隐藏坐标轴标签
//    mAxisX->setMinorTickCount(4); //每个单位之间绘制了多少虚网线
//    mAxisX->setGridLineVisible(false);  // 隐藏网格
//    mAxisX->setLabelsAngle(45);//字体倾斜角度
//    mAxisX->setLabelsColor(Qt::blue);
//    mAxisX->setLabelsEditable(true);

    // 图例
    QLegend *mlegeng = chart->legend();
    mlegeng->setAlignment(Qt::AlignBottom);// 图例在图表底部显示
    mlegeng->show();

    // 添加坐标轴（先添加轴到 Chart 上，再附加轴到 Series 上）
    chart->addAxis(mAxisX, Qt::AlignBottom);
    chart->addAxis(mAxisY, Qt::AlignLeft);
    mSeries->attachAxis(mAxisX);
    mSeries->attachAxis(mAxisY);

    // 隐藏背景
//    chart->setBackgroundVisible(false);
    // 设置外边界全都为 0
    chart->setContentsMargins(0, 0, 0, 0);
    // 设置内部边界全都为 0
    chart->setMargins(QMargins(0, 0, 0, 0));
    // 设置背景区域无圆角
    chart->setBackgroundRoundness(10);
    // 突出曲线上的点
    mSeries->setPointsVisible(true);
}

void Widget::modbus_init()      // 配置传输协议
{
    modbusClient = new QModbusRtuSerialMaster ();//创建一个ModbusRTU通信的主机对象

    //设置通信的端口号、波特率、奇偶校验位、数据位、停止位
    modbusClient->setConnectionParameter(QModbusDevice::SerialPortNameParameter, QVariant("/dev/ttySTM2"));
    modbusClient->setConnectionParameter(QModbusDevice::SerialBaudRateParameter, QSerialPort::Baud9600);
    modbusClient->setConnectionParameter(QModbusDevice::SerialParityParameter, QSerialPort::NoParity);
    modbusClient->setConnectionParameter(QModbusDevice::SerialDataBitsParameter, QSerialPort::Data8);
    modbusClient->setConnectionParameter(QModbusDevice::SerialStopBitsParameter, QSerialPort::OneStop);

    modbusClient->setTimeout(1000);//如果在规定的超时内没有收到响应，则设置TimeoutError
    modbusClient->setNumberOfRetries(3);//设置客户端在请求失败前执行的重试次数

    bool ok = modbusClient->connectDevice();//连接设备
    if(ok){
        qDebug() << "Successful connect";
    }else{
        qDebug() << "Connect failure";
    }
}

void Widget::ready_read()   // 读取数据并输出到图表
{
    auto reply = qobject_cast<QModbusReply *>(sender());
    if(reply == nullptr){
        qDebug() << "No response";
        return;
    }

    if(reply->error() == QModbusDevice::NoError){
        const QModbusDataUnit rev_data = reply->result();

        quint16 tempartureDate = rev_data.value(0);
        quint16 tempar = tempartureDate;
        qreal temparture = 0;

        if((tempar & 0x8000) == 32768){ //温度为负数
            tempartureDate &= 0x7fff;
            temparture = tempartureDate/10.0;
            QString str1 = QString("-%1").arg(temparture);   //将任何类型的数据转化为字符型数据

            ui->wendu_label->setText(str1);     //读取数据到 ui 界面
        }else{
            temparture = tempartureDate/10.0;
            QString str1 = QString("%1").arg(temparture);   //将任何类型的数据转化为字符型数据

            ui->wendu_label->setText(str1);     //读取数据到 ui 界面
        }

        // 系列添加数值
        static int count = 0;
        if(count > mAxisX->max()){
            mSeries->removePoints(0, mSeries->count() - xMax);

            chart->axisX()->setMin(count - xMax);
            chart->axisX()->setMax(count);
        }
        mSeries->append(count, temparture);
        count++;

    }else if(reply->error() == QModbusDevice::ProtocolError){
        qDebug() << "Data read protocol error" << reply->errorString();
    }else{
        qDebug() << "Other error" << reply->errorString();
    }
}

void Widget::timeout()  // 定时器超时操作
{
    //0x04：要读取寄存器的起始地址； 2：表示读取几个寄存器
    QModbusDataUnit data(QModbusDataUnit::HoldingRegisters, 0x04, 2);
    //0x01：表示设备地址
    QModbusReply *reply = modbusClient->sendReadRequest(data, 0x01);

    if(reply == nullptr){
        qDebug() << "Read data failure: " << modbusClient->errorString();
    }
    if(!reply == isFullScreen()){
        connect(reply, &QModbusReply::finished, this, &Widget::ready_read);
    }
}


void Widget::on_time_btn_clicked()
{
    my_time->start();
}

void Widget::on_stop_btn_clicked()
{
    my_time->stop();
}

补充：

实现图表缩放、移动，点击鼠标右键返回

Widget_Chart.h

#ifndef WIDGET_CHART_H
#define WIDGET_CHART_H

#include <QWidget>
#include <QtCharts>
#include "chartview.h"
#include "dw_param.h"

namespace Ui {
class Widget_Chart;
}

class Widget_Chart : public QWidget
{
    Q_OBJECT

public:
    // 获取单实例对象
    static Widget_Chart *getInstance();
    // 填充图表数据
    void charts_data(int numFormal);

protected:
    void paintEvent(QPaintEvent *event)override;

private slots:
    void on_pushButton_widget_chart_clear_clicked();

private:
    explicit Widget_Chart(QWidget *parent = nullptr);
    ~Widget_Chart();
    // 禁止外部拷贝构造
    Widget_Chart(const Widget_Chart &widget_chart) = delete;
    // 禁止外部赋值操作
    const Widget_Chart &operator=(const Widget_Chart &widget_chart) = delete;

    void widget_chart_init();
    void charts_create(QChart *chart, QValueAxis *mAxX, QValueAxis *mAxY, \
                       QSplineSeries *mSeries_0, QSplineSeries *mSeries_1, QSplineSeries *mSeries_2);

    QChart *chart_1 = nullptr;
    QValueAxis *mAxX_1 = nullptr;
    QValueAxis *mAxY_1 = nullptr;
    QSplineSeries *mSeries_1_0 = nullptr;
    QSplineSeries *mSeries_1_1 = nullptr;
    QSplineSeries *mSeries_1_2 = nullptr;
    ChartView *chartview_1 = nullptr;

private:
    Ui::Widget_Chart *ui;
};

#endif // WIDGET_CHART_H

Widget_Chart.cpp

#include "widget_chart.h"
#include "ui_widget_chart.h"

const uint16_t xMax = 20;
const uint16_t yMax = 1100;
const uint16_t num = 3000;  //每条曲线保留 num 点的数据
static int count = 0;  //图表 X 轴坐标

Widget_Chart::Widget_Chart(QWidget *parent) :
    QWidget(parent),
    ui(new Ui::Widget_Chart)
{
    ui->setupUi(this);
    this->setWindowFlags(Qt::WindowMinimizeButtonHint|Qt::WindowCloseButtonHint);   //取消最大化按钮
    setFixedSize(this->width(), this->height());    //禁止调节窗口大小

    widget_chart_init();
}

Widget_Chart::~Widget_Chart()
{
    delete ui;
}

Widget_Chart *Widget_Chart::getInstance()
{
    Widget_Chart *widget_chart = new Widget_Chart();
    return widget_chart;
}

void Widget_Chart::charts_data(int numFormal)
{
    for(int i = 0; i < numFormal; i++)
    {
        mSeries_1_0->append(count+i, dw_param.fwp[i]);
        mSeries_1_1->append(count+i, dw_param.bwp[i]);
    }

    count += numFormal;
    if(count > mAxX_1->max()){
        chart_1->axisX()->setMin(count-xMax);
        chart_1->axisX()->setMax(count);
    }
    if(count > num)
    {
        mSeries_1_0->removePoints(0, mSeries_1_0->count()-num);
        mSeries_1_1->removePoints(0, mSeries_1_1->count()-num);
    }
}

void Widget_Chart::paintEvent(QPaintEvent *event)
{
    chartview_1->resize(ui->widget_chart->width(), ui->widget_chart->height());
}

void Widget_Chart::widget_chart_init()
{
    //图表
    chart_1 = new QChart();
    //坐标轴
    mAxX_1 = new QValueAxis();
    mAxY_1 = new QValueAxis();
    //图例
    mSeries_1_0 = new QSplineSeries();
    mSeries_1_1 = new QSplineSeries();
    mSeries_1_2 = new QSplineSeries();

    charts_create(chart_1, mAxX_1, mAxY_1, mSeries_1_0, mSeries_1_1, mSeries_1_2);

    chartview_1 = new ChartView(chart_1, ui->widget_chart);

    chartview_1->setRenderHint(QPainter::Antialiasing);    //抗锯齿
    //注：这里需要设置大小
    chartview_1->resize(ui->widget_chart->width(), ui->widget_chart->height());
}

void Widget_Chart::charts_create(QChart *chart, QValueAxis *mAxX, QValueAxis *mAxY, QSplineSeries *mSeries_0, QSplineSeries *mSeries_1, QSplineSeries *mSeries_2)
{
    mSeries_0->setName("前向功率");
    mSeries_1->setName("反向功率");
    //mSeries_2->setName("PSU_V");

    mAxX->setRange(0, xMax);
    mAxX->setLabelFormat("%.0f");
    mAxX->setTickCount(20);
    //mAxX->setLineVisible(false);    //轴线显示
    mAxX->setLabelsVisible(false);  //轴刻度标签显示

    mAxY->setRange(0, yMax);
    mAxY->setLabelFormat("%d");
    mAxY->setTickCount(12);
    //mAxY->setLineVisible(false);
    mAxY->setLabelsVisible(true);

    QLegend *mlegend = chart->legend();
    mlegend->setAlignment(Qt::AlignBottom);
    //mlegend->hide();

    chart->addSeries(mSeries_0);
    chart->addSeries(mSeries_1);
    //chart->addSeries(mSeries_2);
    chart->setTheme(QtCharts::QChart::ChartThemeBrownSand); //图表主题

//    mAxX->setTitleText(name);
    mAxY->setTitleText("功率(W)");
    chart->addAxis(mAxX, Qt::AlignBottom);
    chart->addAxis(mAxY, Qt::AlignLeft);

    mSeries_0->attachAxis(mAxX);
    mSeries_0->attachAxis(mAxY);
    mSeries_1->attachAxis(mAxX);
    mSeries_1->attachAxis(mAxY);
//    mSeries_2->attachAxis(mAxX);
//    mSeries_2->attachAxis(mAxY);

    chart->setContentsMargins(0, 0, 0, 0);
    chart->setMargins(QMargins(0, 0, 0, 0));
    chart->setBackgroundRoundness(10);

    //ui->charts_widget->setChart(chart);
    //ui->charts_widget->setRenderHint(QPainter::Antialiasing);    //抗锯齿

    mSeries_0->setPen(QPen(QColor(0, 35, 245), 3));     //设置颜色和线条粗细
    mSeries_1->setPen(QPen(QColor(255, 0, 0), 3));
    //mSeries_2->setPen(QPen(QColor(251, 160, 251), 3));
}



void Widget_Chart::on_pushButton_widget_chart_clear_clicked()
{
    mSeries_1_0->clear();
    mSeries_1_1->clear();

    count = 0;
    chart_1->axisX()->setMin(count);
    chart_1->axisX()->setMax(xMax);
    chart_1->axisY()->setMin(0);
    chart_1->axisY()->setMax(yMax);
    chartview_1->saveAxisRange(false);
}

ChartView.h

#ifndef CHARTVIEW_H
#define CHARTVIEW_H

#include <QChartView>
#include <QMouseEvent>
#include <QGraphicsSimpleTextItem>
#include <QChart>

#if (QT_VERSION <= QT_VERSION_CHECK(6,0,0))
QT_CHARTS_USE_NAMESPACE
#endif

class ChartView : public QChartView
{
    Q_OBJECT

    using AxisRange = std::array<qreal, 2>;
public:
    explicit ChartView(QWidget* parent = nullptr);
    ChartView(QChart *chart, QChartView *parent = nullptr);
    ~ChartView();

    void saveAxisRange(bool save=true);   //保存缩放或移动前的坐标轴,以便重新设置
protected:
    void mousePressEvent(QMouseEvent *event);
    void mouseMoveEvent(QMouseEvent *event);
    void mouseReleaseEvent(QMouseEvent *event);
    void wheelEvent(QWheelEvent *event);
    void keyPressEvent(QKeyEvent *event);
    void keyReleaseEvent(QKeyEvent *event);

private:
    QPoint prevPoint_;
    bool leftButtonPressed_;
    bool ctrlPressed_;
    bool alreadySaveRange_;
    AxisRange xRange_;
    AxisRange yRange_;
    QGraphicsSimpleTextItem* coordItem_;
};

#endif // CHARTVIEW_H

ChartView.cpp

#include "chartview.h"

#include <QApplication>
#include <QValueAxis>
#include <QDebug>

ChartView::ChartView(QWidget* parent)
    : QChartView( parent )
    , prevPoint_{}
    , leftButtonPressed_{}
    , ctrlPressed_{}
    , alreadySaveRange_{}
    , xRange_{}
    , yRange_{}
    , coordItem_{}
{
    setDragMode(QGraphicsView::RubberBandDrag);
    setMouseTracking(false);
    setCursor(QCursor(Qt::PointingHandCursor));
}

ChartView::ChartView(QChart *chart, QChartView *parent)
    : ChartView(parent) // C++11 Delegating constructors
{
    setChart(chart);
}

ChartView::~ChartView()
{
}

void ChartView::mousePressEvent(QMouseEvent *event)
{
    if (event->button() == Qt::LeftButton) {
        prevPoint_ = event->pos();
        leftButtonPressed_ = true;
    }
}

void ChartView::mouseMoveEvent(QMouseEvent *event)
{
    //实时显示鼠标在界面上的坐标
    if (!coordItem_) {
        coordItem_ = new QGraphicsSimpleTextItem{ chart() };
        coordItem_->setZValue(5);
        coordItem_->setPos(100, 50);
        coordItem_->show();
    }
    const QPoint curPos{ event->pos() };
    const QPointF curVal{ chart()->mapToValue(QPointF(curPos)) };
    coordItem_->setText(QString("X = %1, Y = %2").arg(curVal.x()).arg(curVal.y()));

    if (leftButtonPressed_) {
        const auto offset = curPos - prevPoint_;
        prevPoint_ = curPos;
        if (!alreadySaveRange_) {
            saveAxisRange();
            alreadySaveRange_ = true;
        }
        chart()->scroll(-offset.x(), offset.y());
    }
}

void ChartView::mouseReleaseEvent(QMouseEvent *event)
{
    leftButtonPressed_ = false;
    if (event->button() == Qt::RightButton) {
        if (alreadySaveRange_) {
            chart()->axisX()->setRange(xRange_[0], xRange_[1]);
            chart()->axisY()->setRange(yRange_[0], yRange_[1]);
        }
        alreadySaveRange_ = false;
    }
}

void ChartView::wheelEvent(QWheelEvent *event)
{
#if (QT_VERSION <= QT_VERSION_CHECK(6,0,0))
    const auto pos  = QPointF(event->pos());
    const auto isZoomIn = event->delta() > 0;
#else
    const auto pos  = event->position();
    const auto isZoomIn = event->angleDelta().y() > 0;
#endif
    const QPointF curVal = chart()->mapToValue(pos);

    if (!alreadySaveRange_) {
        saveAxisRange();
        alreadySaveRange_ = true;
    }

    auto zoom = [](QValueAxis* axis, double centre, bool zoomIn) {
        constexpr auto scaling{ 1.5 };  //缩放倍率

        const double down = axis->min();
        const double up = axis->max();

        double downOffset{};
        double upOffset{};
        if (zoomIn) {
            downOffset = (centre - down) / scaling;
            upOffset = (up - centre) / scaling;
        }
        else {
            downOffset = (centre - down) * scaling;
            upOffset = (up - centre) * scaling;
        }

        axis->setRange(centre - downOffset, centre + upOffset);
    };

    if (ctrlPressed_) {
        auto axis = qobject_cast<QValueAxis*>(chart()->axisY());
        zoom(axis, curVal.y(), isZoomIn);
    } else {
        auto axis = qobject_cast<QValueAxis*>(chart()->axisX());
        zoom(axis, curVal.x(), isZoomIn);
    }
}

void ChartView::keyPressEvent(QKeyEvent *event)
{
    if (event->key() == Qt::Key_Control)
        ctrlPressed_ = true;
}

void ChartView::keyReleaseEvent(QKeyEvent *event)
{
    if (event->key() == Qt::Key_Control)
        ctrlPressed_ = false;
}

void ChartView::saveAxisRange(bool save)
{
    alreadySaveRange_ = save;
    const auto axisX = qobject_cast<QValueAxis*>(chart()->axisX());
    xRange_ = { axisX->min(), axisX->max() };
    const auto axisY = qobject_cast<QValueAxis*>(chart()->axisY());
    yRange_ = { axisY->min(), axisY->max() };
}

参考鸣谢

Qt Chart之绘制折线图：图表以及坐标轴设置_qt绘制折线图图标坐标轴设置_好奇松鼠的博客-优快云博客

Qt - QTChart绘制图表_JYU_hsy的博客-优快云博客

https://www.cnblogs.com/ybqjymy/p/13665040.html
