物联网——Flash闪存

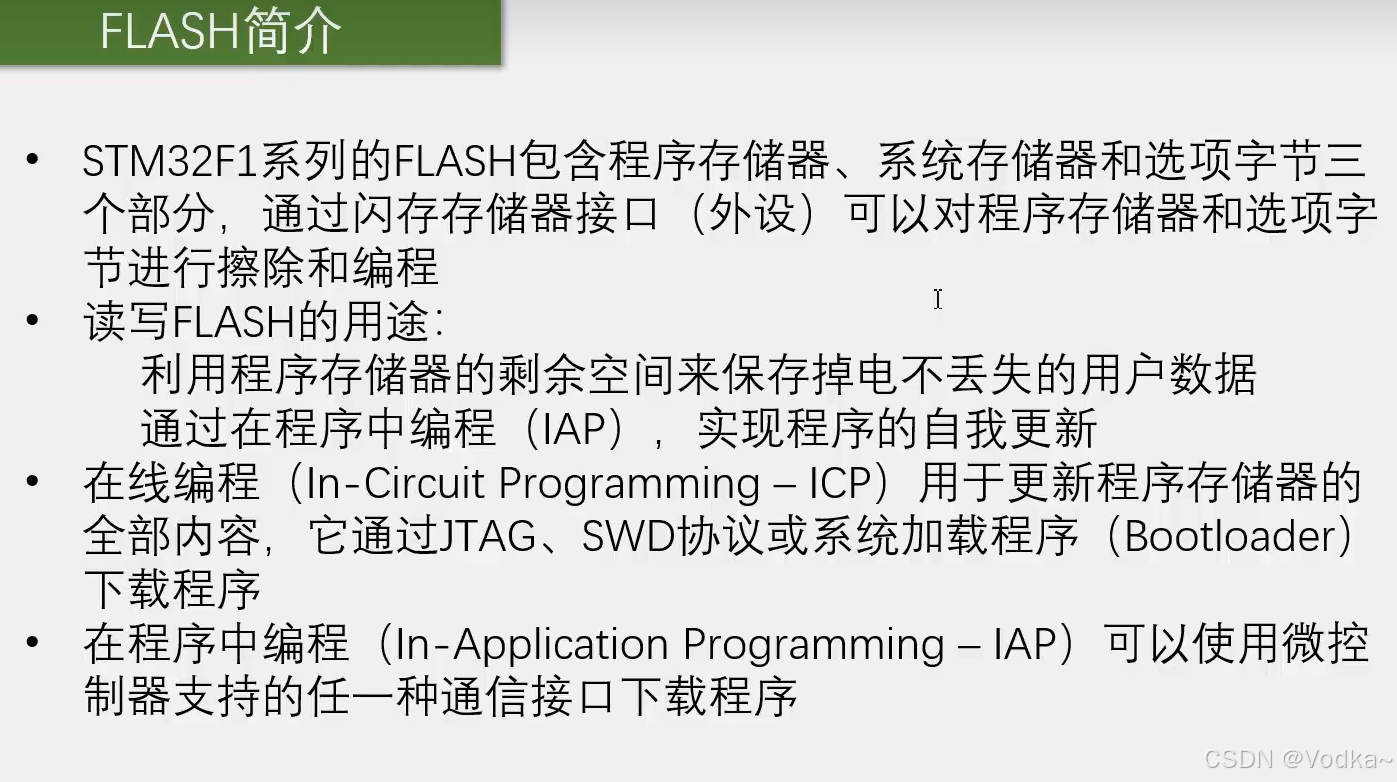

Flash

IAP等同于OTA，写一个Bootloader程序存在程序更新不会覆盖的空间，需要更新时，程序跳转到bootloader入口，接收通信串口传送的新程序，控制Flash读写操作，将新程序移动值运行空间，最后跳转到新的程序进行运行或者直接系统复位

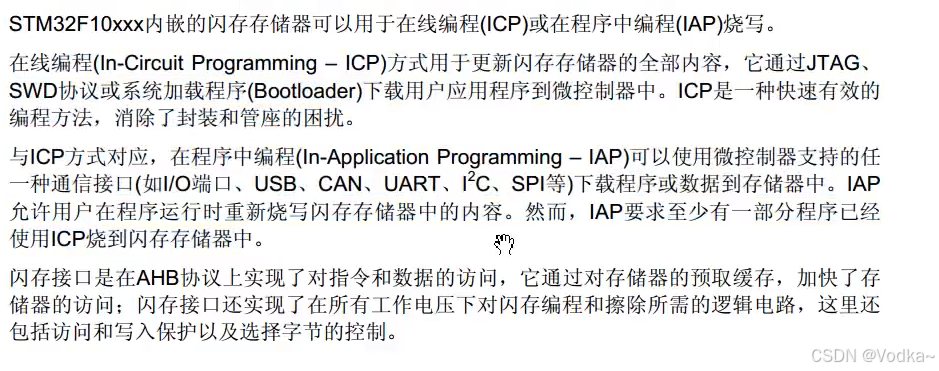

In-Circuit Programming 和 In-Application Programming

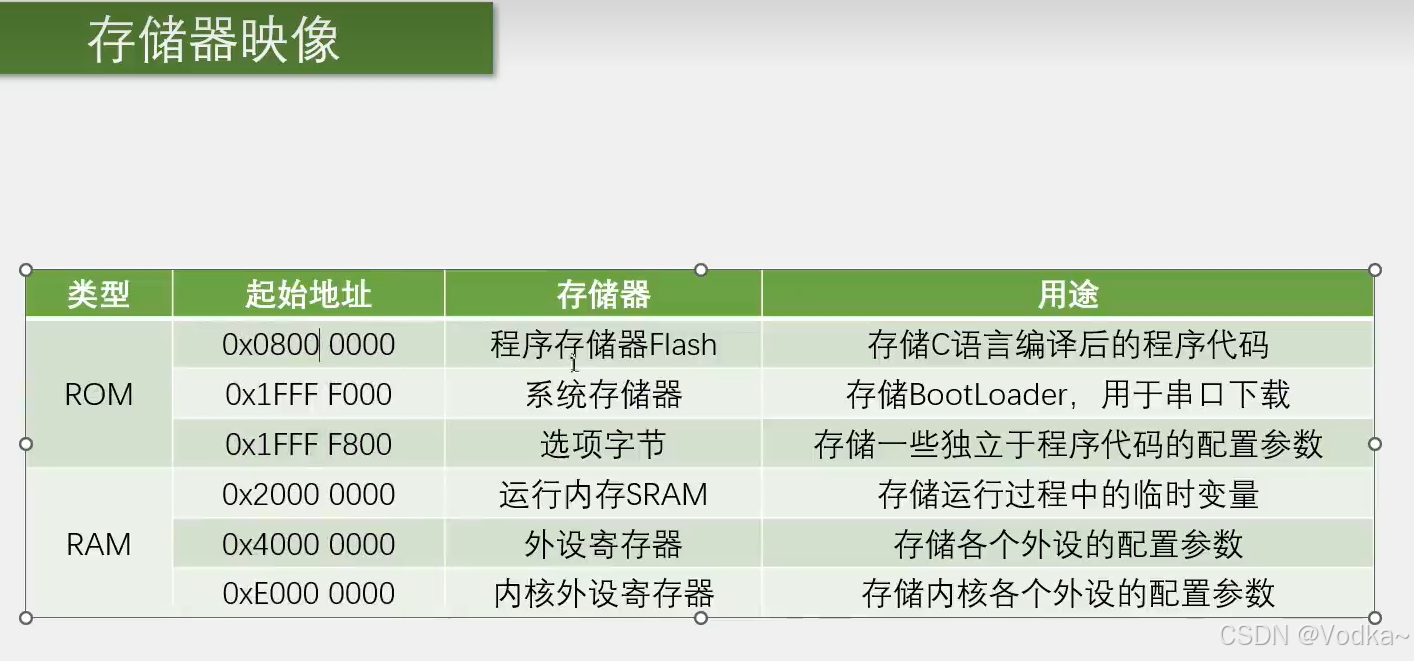

存储器映像

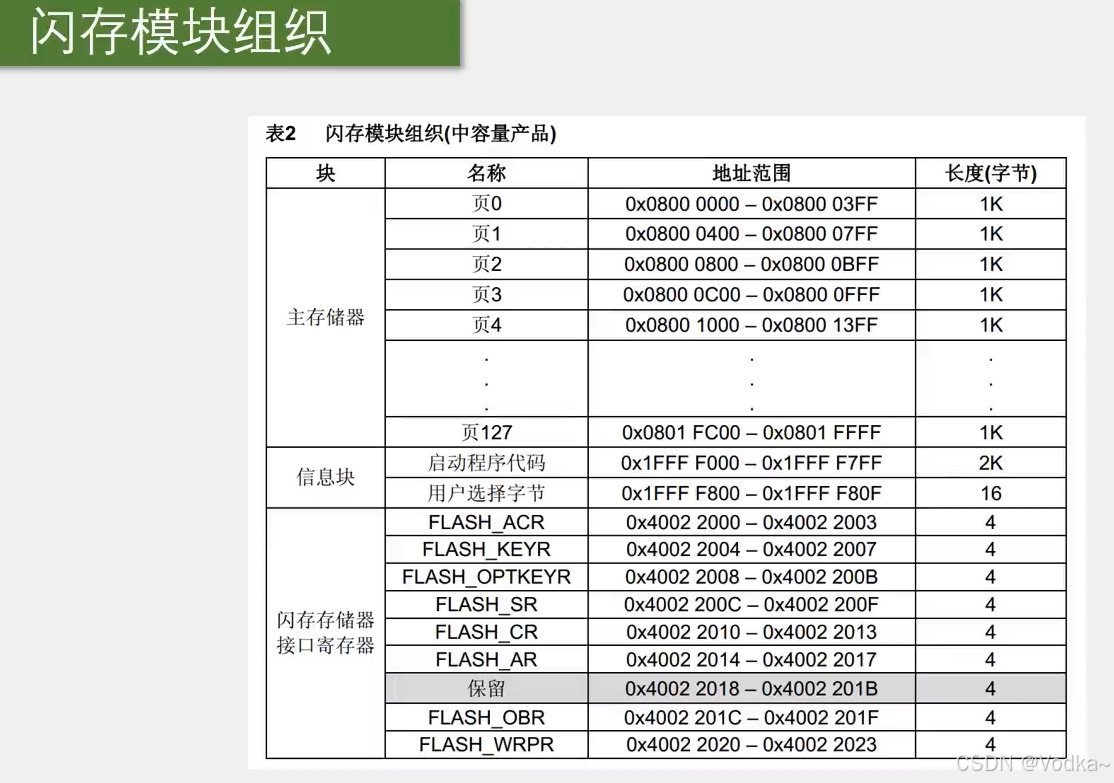

闪存模块组织

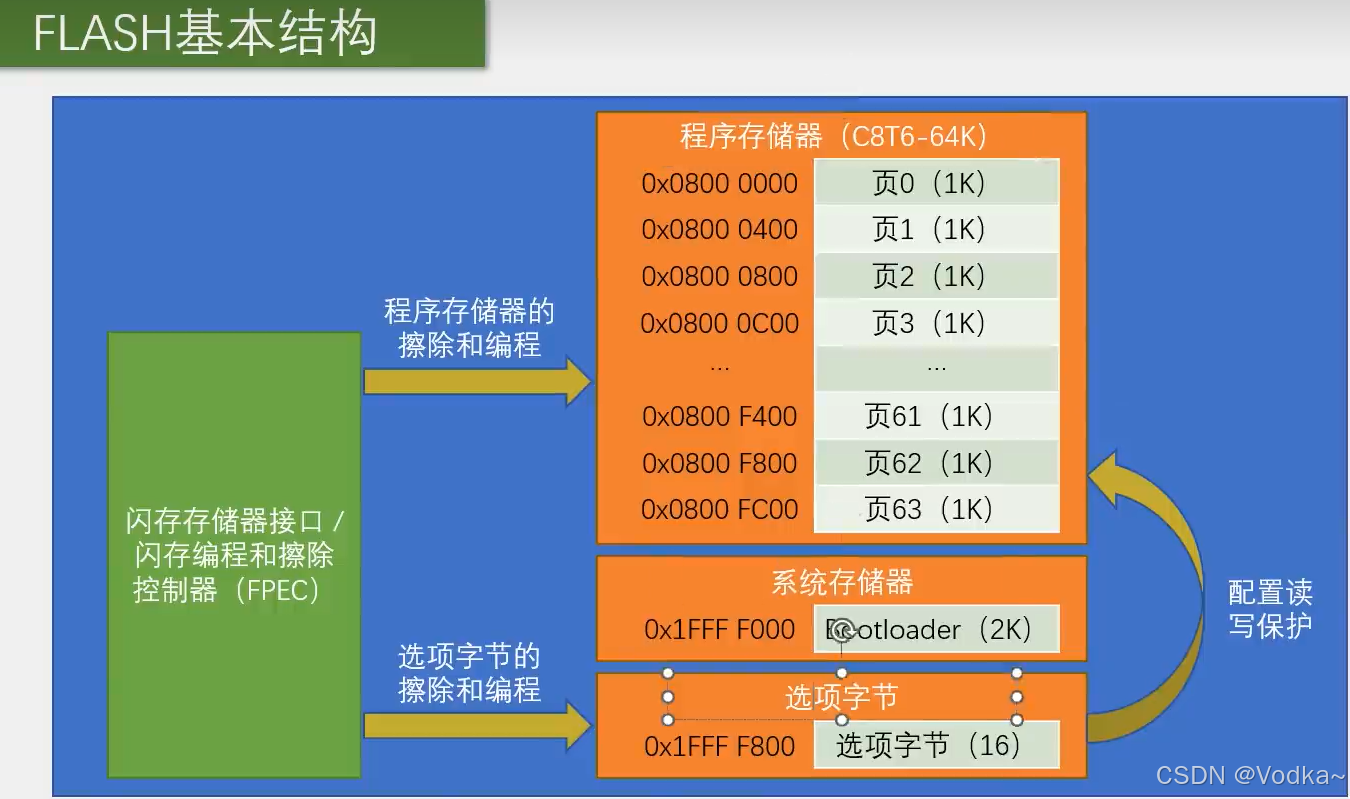

Flash结构

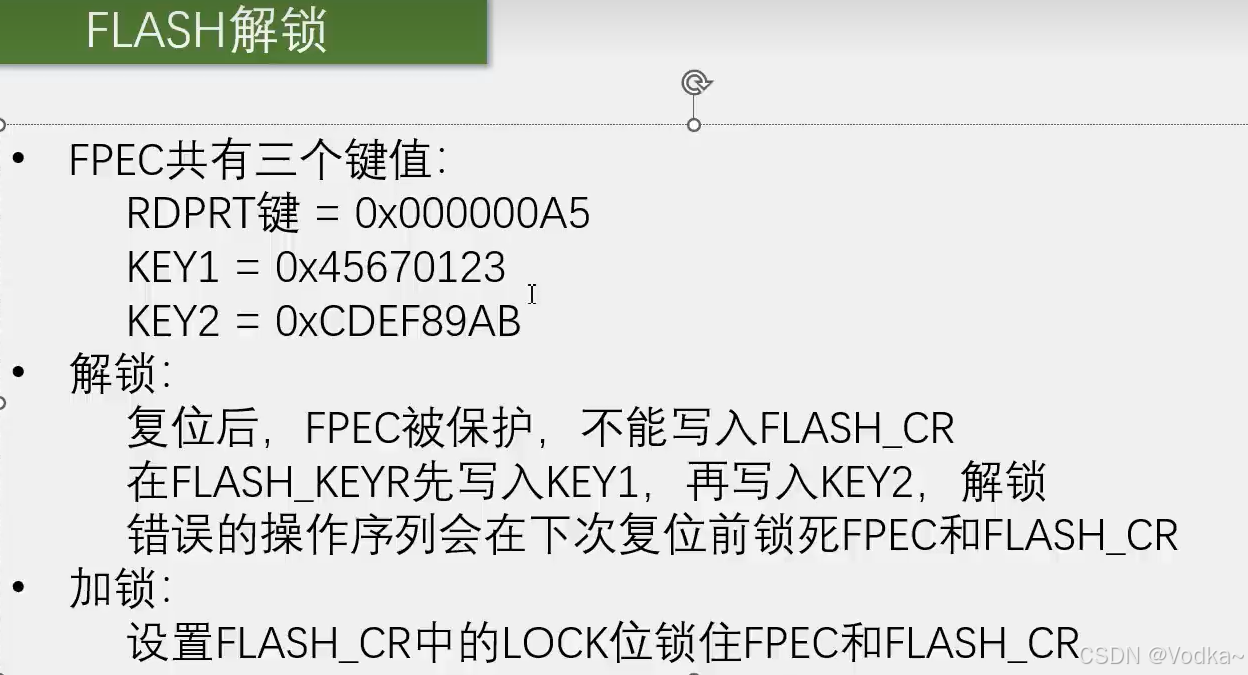

Flash解锁

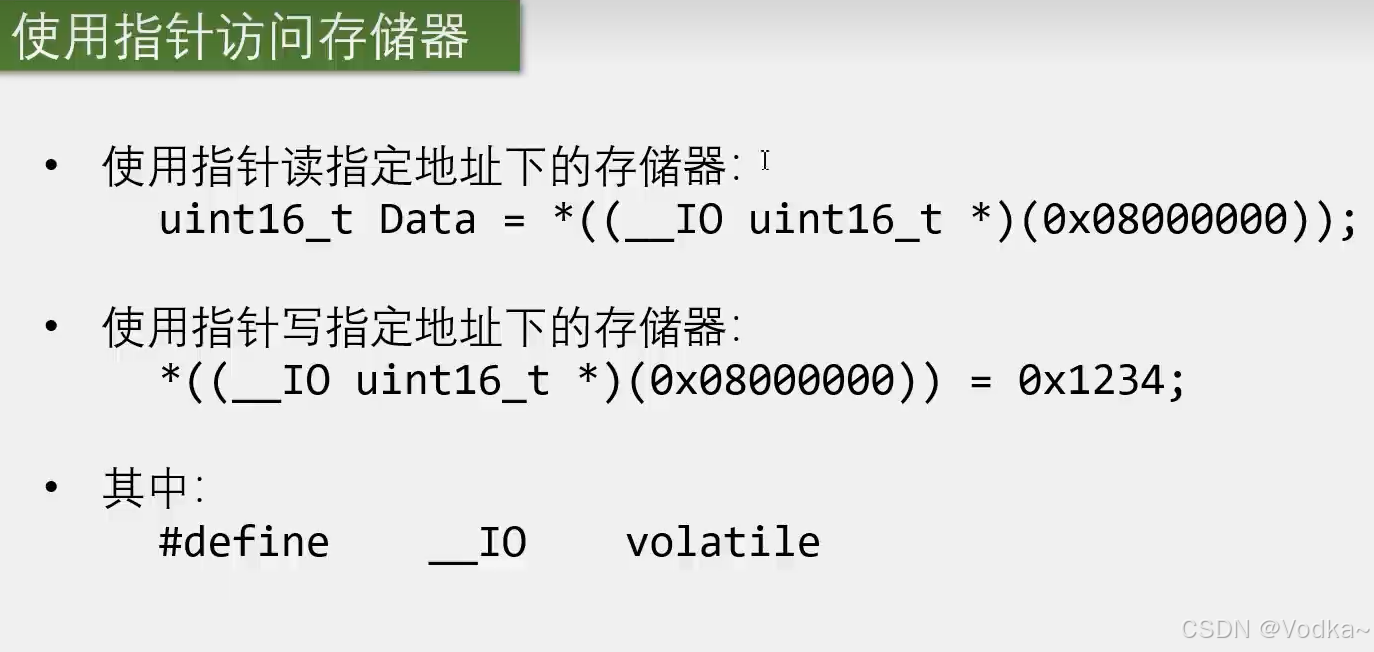

使用指针访问存储器

volatile用于防止编译器优化某段必须执行的代码，虽然在编译器看来是无意义的(如：无意义的加减变量、)

Volatile关键字

volatile 关键字用于声明一个变量，指示编译器不要对该变量进行优化。具体来说，当一个变量被声明为 volatile 时，编译器会在每次使用该变量时都从内存中读取其最新值，而不是将其缓存到寄存器中。

• 主要用途

• 硬件寄存器访问：
  访问硬件寄存器时，寄存器的值可能会被外部事件（如中断）改变。使用 volatile 可以确保每次读取的是最新的寄存器值。

• 多线程环境：
  在多线程环境中，一个线程可能修改另一个线程正在使用的变量。使用 volatile 可以确保每个线程都能看到变量的最新值。

• 信号处理函数：
  在信号处理函数中，全局变量的值可能会被信号处理器修改。使用 volatile 可以确保主线程能看到这些变化。

• 注意事项

• 不适用于所有情况：
  volatile 并不能替代同步机制（如互斥锁、信号量）来解决多线程环境下的数据竞争问题。

• 性能影响：
  使用 volatile 会导致编译器无法对其进行某些优化，从而可能影响性能。

• 原子性：
  volatile 不保证对变量的操作是原子性的。对于需要原子操作的情况，应使用适当的同步原语。

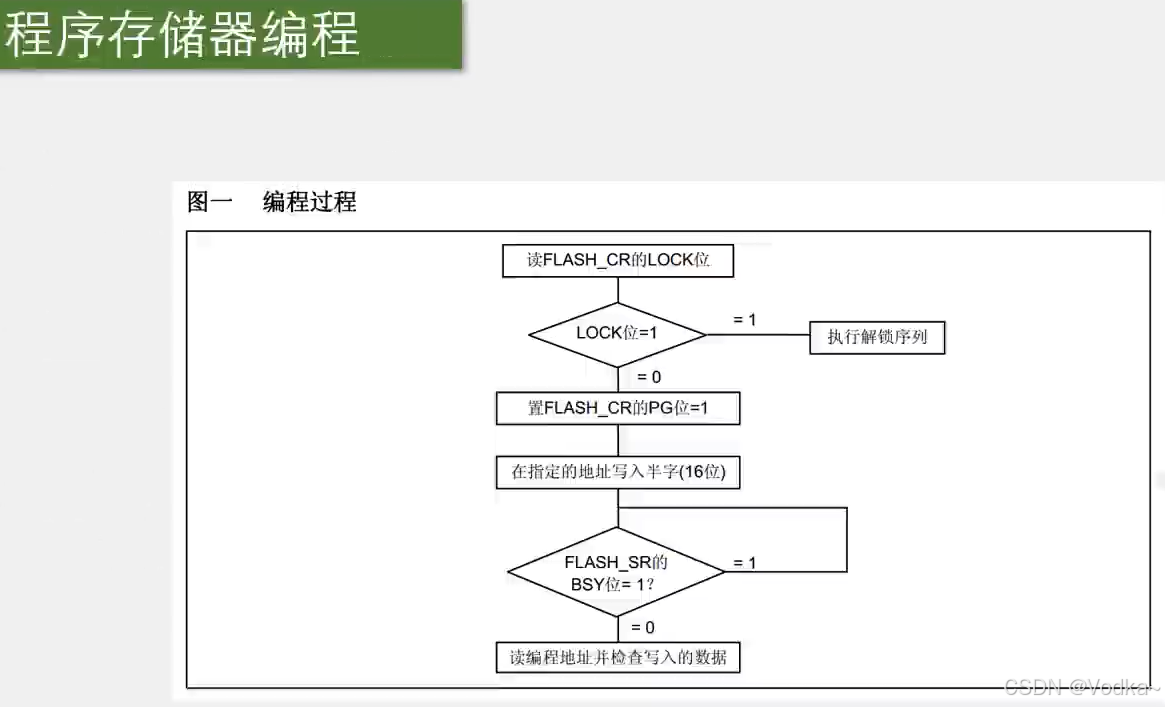

程序存储器编程

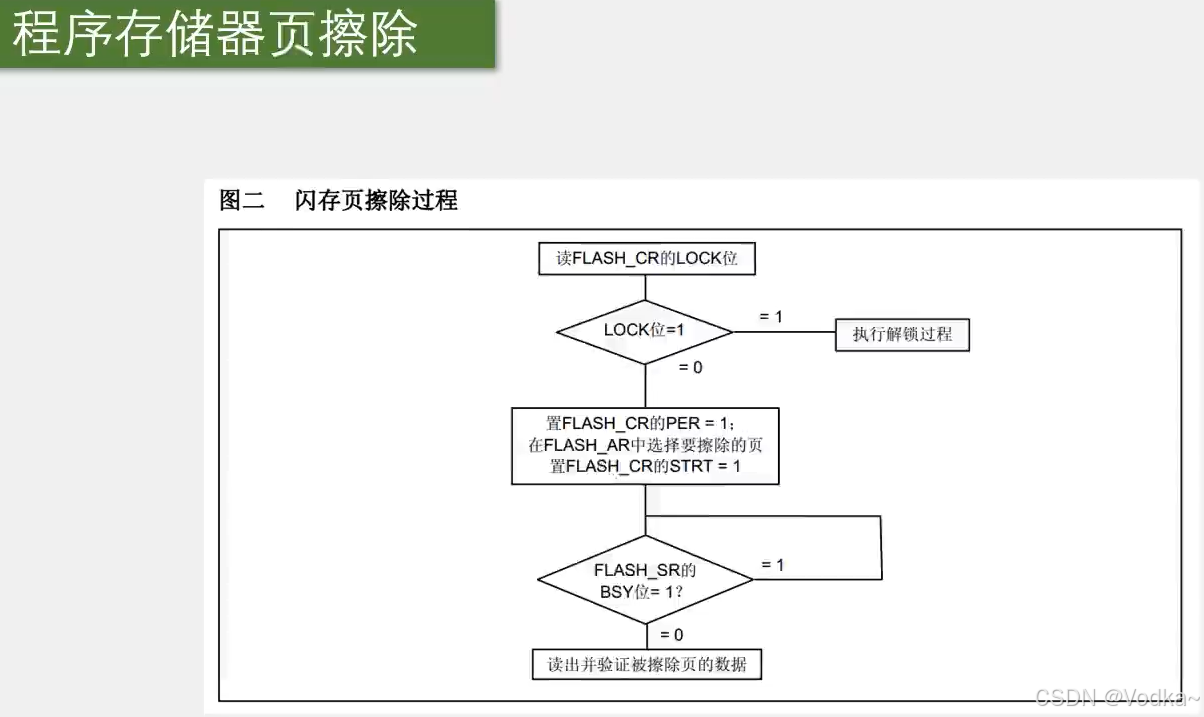

程序存储页擦除

擦除的最小单位是1K，1024字节
PER: Page Erase
AR: 地址寄存器

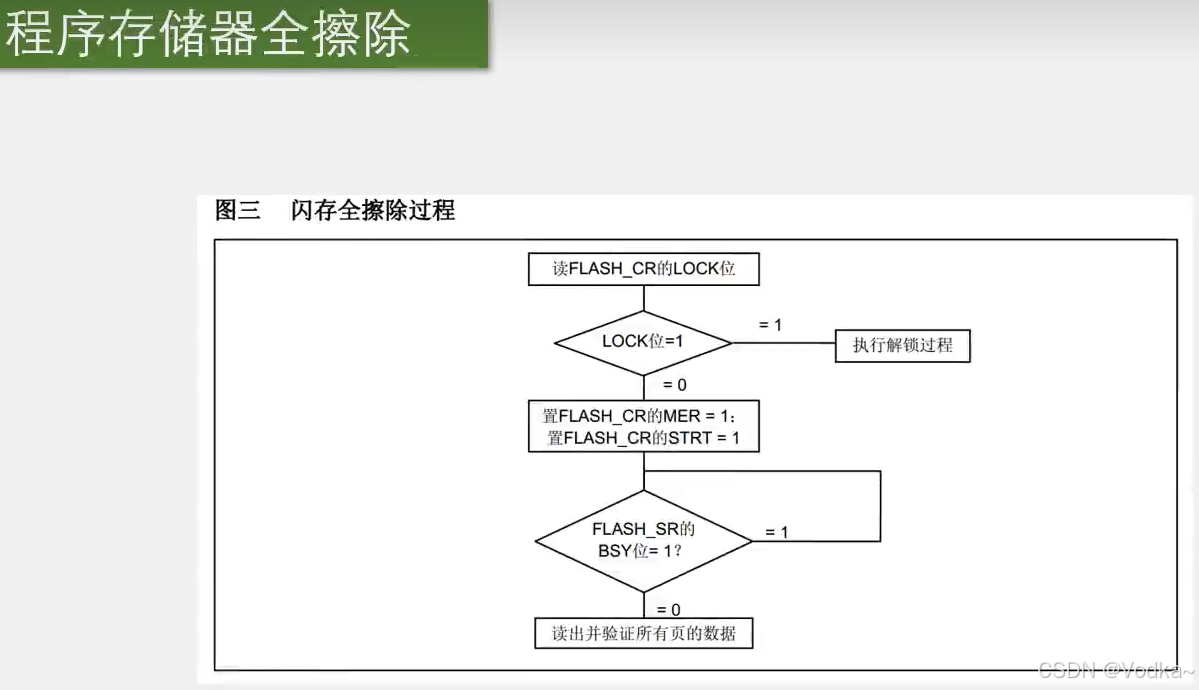

闪存全擦除

MER: Mass Erase
STRT： Start

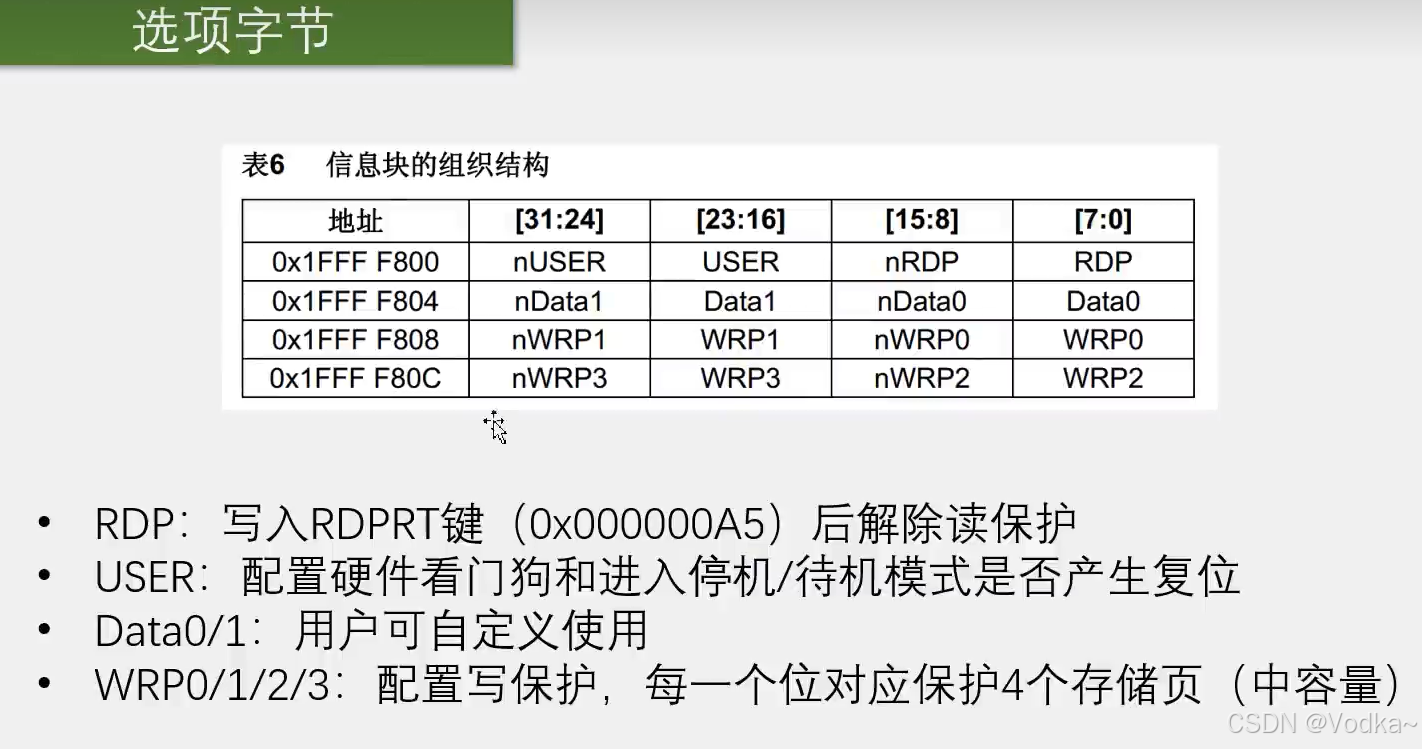

选项字节

RDP:读保护位， WRP: 写保护位

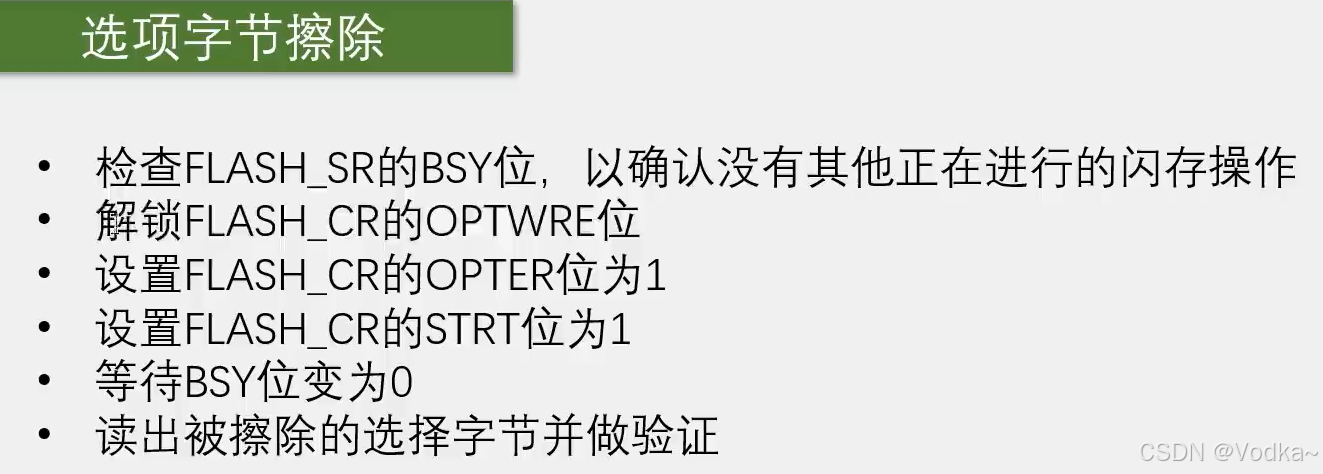

选项字节擦除

OPTWRE: Option Write Enable

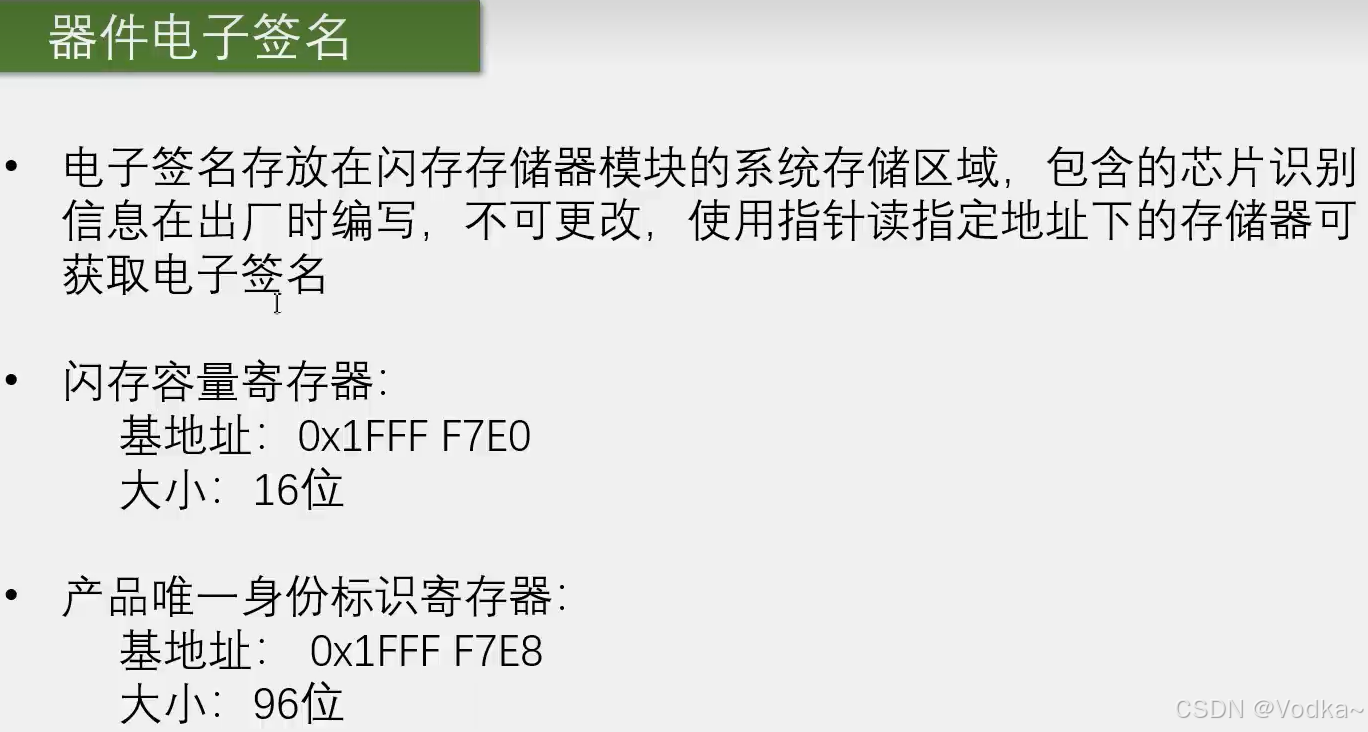

器件电子签名

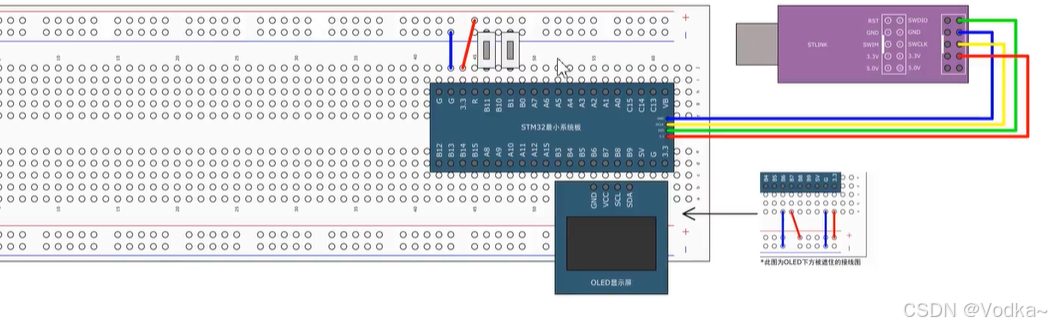

（读写Flash操作）程序接线图
