为NSX准备分布式交换机

最新推荐文章于 2024-06-19 23:36:05 发布
原创 最新推荐文章于 2024-06-19 23:36:05 发布 · 651 阅读 · 0 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文介绍了在NSX环境中，如何准备分布式交换机，包括检查最小MTU大小为1600 bytes以适应VXLAN封装帧，以及如何在不同集群中正确配置管理vDS和计算vDS，以实现VLAN隔离和控制，确保管理和计算资源的独立性。内容还提及了在生产环境中避免将计算集群加入到管理vDS的原因。

摘要生成于 C知道 ，由 DeepSeek-R1 满血版支持， 前往体验 >

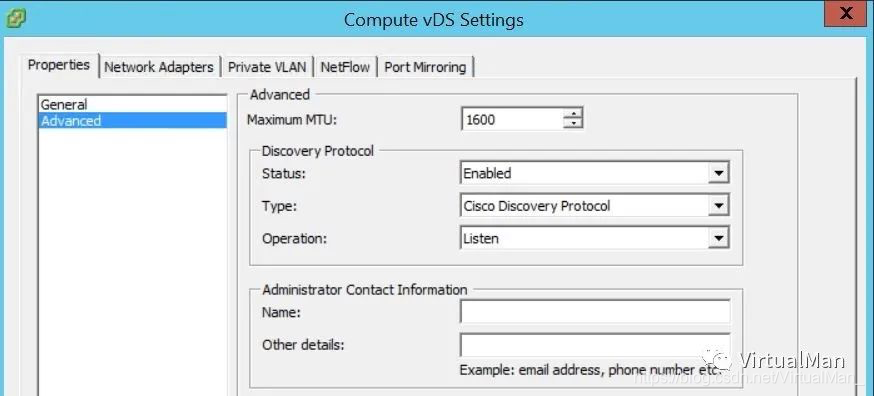

NSX支持的最小MTU是1600 bytes，仔细检查vDS，确保配置大小合适。

1600字节的需求是由于原始以太网帧与额外的报头VXLAN, UDP和IP一起封装;这样就增加了它的大小，被称为VXLAN封装帧。

在这里插入图片描述

我的实验中有3个集群：

  • 管理集群 ：2*ESXi 6.0 U2
  • 计算集群A：2*ESXi 6.0 U2
  • 计算集群B：2*ESXi 6.0 U2

在这里插入图片描述

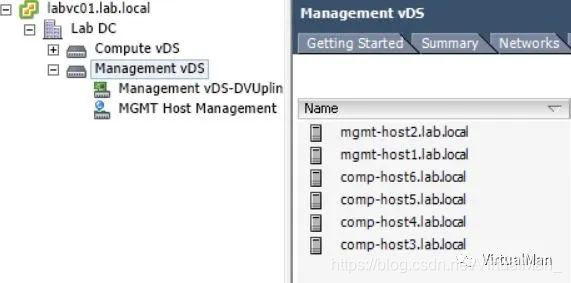

有2个分布式交换机：

  • 管理vDS
  • 计算vDS

在这里插入图片描述
所有集群的主机加入到管理vDS，VMKernel端口用于管理和vMotion。
在这里插入图片描述

只有计算集群的主机加入到计算vDS中，这些主机是我将为NSX准备的主机，将在其中部署逻辑交换机，分布式逻辑路由器和边缘服务网关。
