系统分析与设计作业5

使用 UML State Model

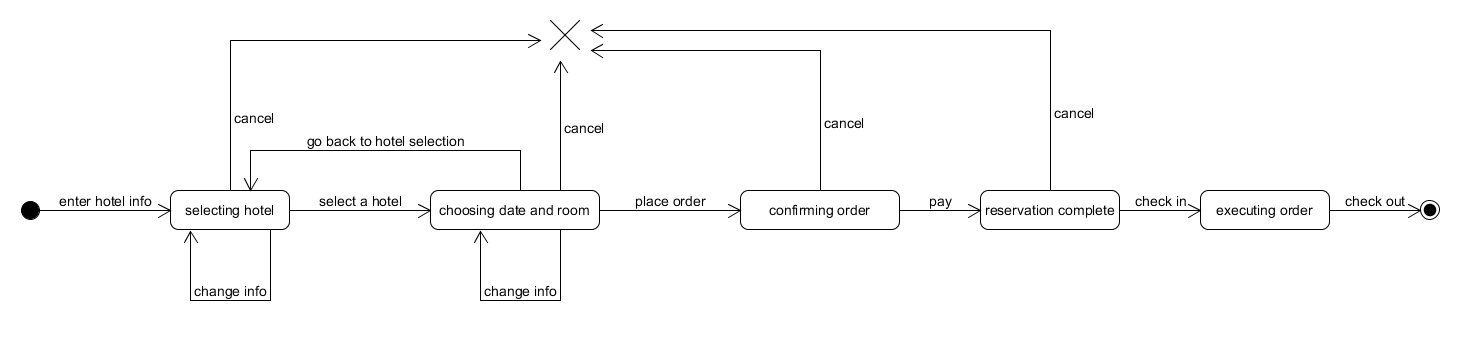

建模对象： 参考 Asg_RH 文档， 对 Reservation/Order 对象建模。

建模要求： 参考练习不能提供足够信息帮助你对订单对象建模，请参考现在 定旅馆 的旅游网站，尽可能分析围绕订单发生的各种情况，直到订单通过销售事件（柜台销售）结束订单。

状态集合S = {selecting hotel, choosing date and room, confirming order, reservation complete, executing order}

事件集合E = {enter hotel info, select a hotel, place order, pay, check in, check out, change info, cancel, go back to hotel selection}

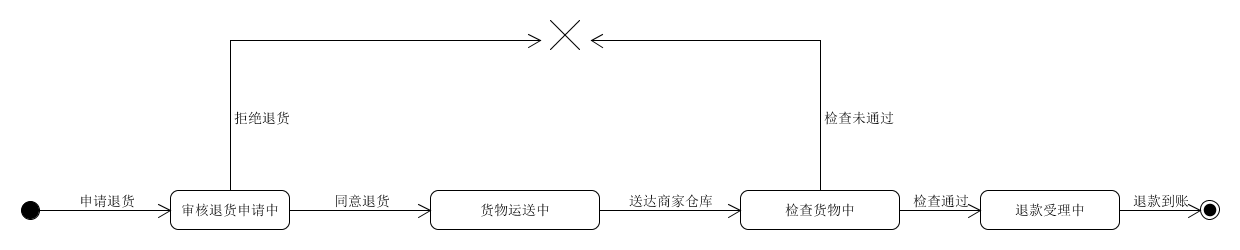

研究淘宝退货流程活动图，对退货业务对象状态建模

状态集合S = {审核退货申请中，货物运送中，检查货物中，退款受理中}

事件集合E = {申请退货，同意退货，拒绝退货，送达商家仓库，检查通过，检查未通过，退款到账}
