Adams car使用笔记

Adams基本操作

汽车转向悬架系统建模，仿真操作

两种模式

Template Builder（模板建模器）:
1，建立模板
2，建立通讯器
Standard（标准模式）：
1，建立子系统
2，建立装配
3，悬架和整车仿真

修改专家模式

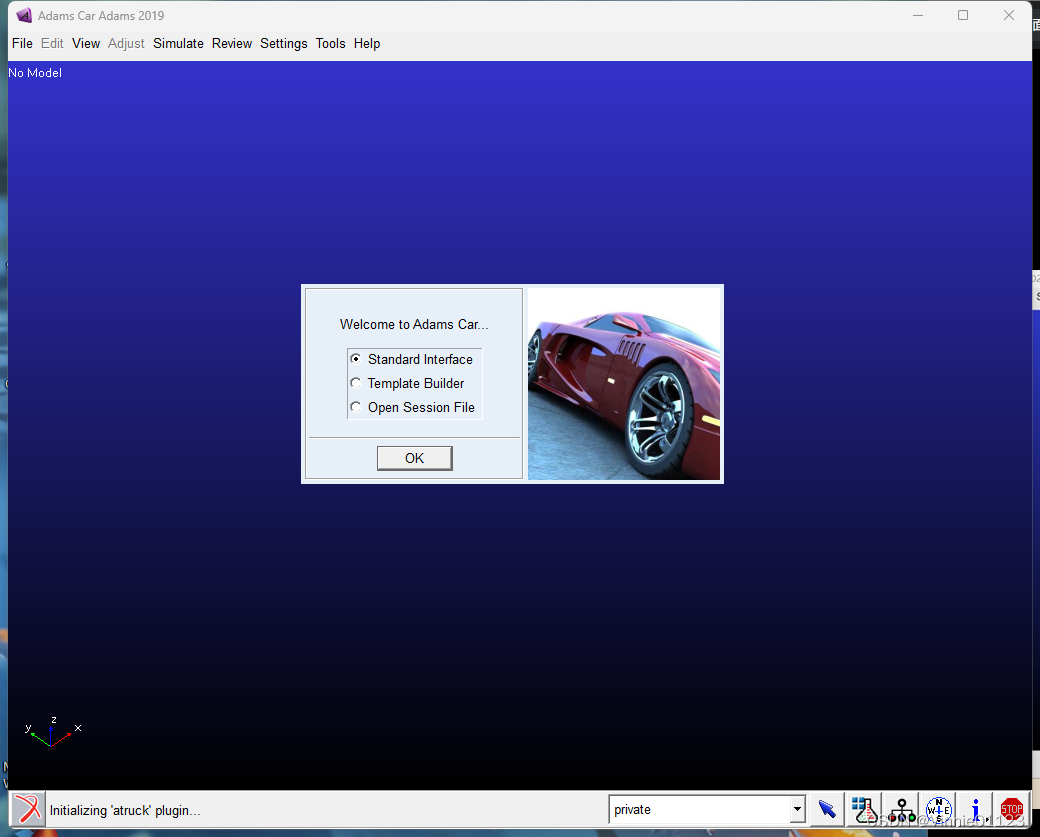

第一次进入软件一般是standar模式，以下是操作修改成专家模式

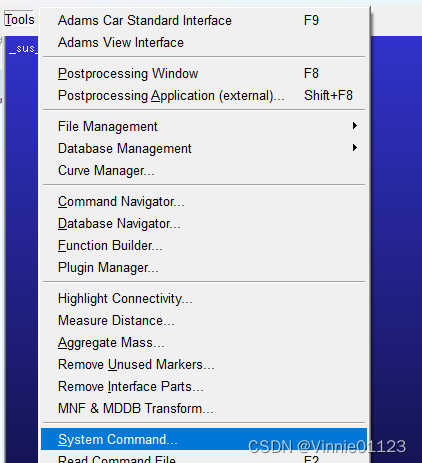

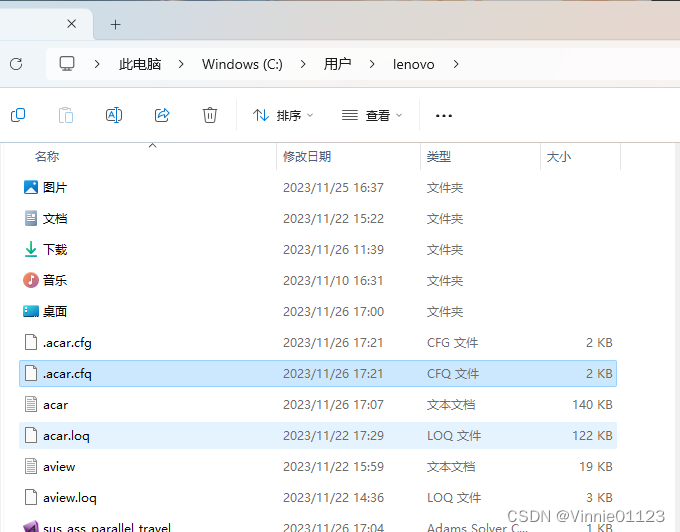

1，按图片打开相应路径

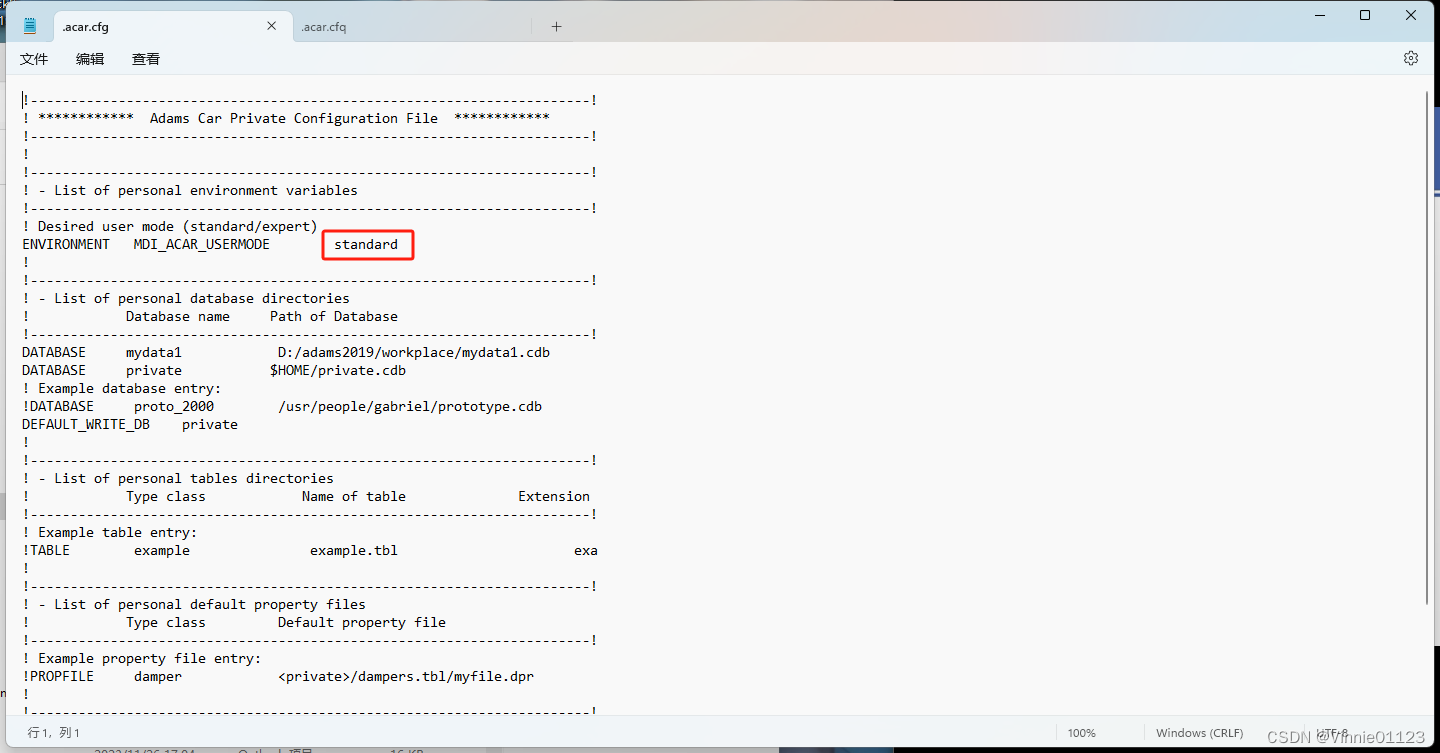

2，打开名为.acar的文件将模式修改成expert

Template Builder模式

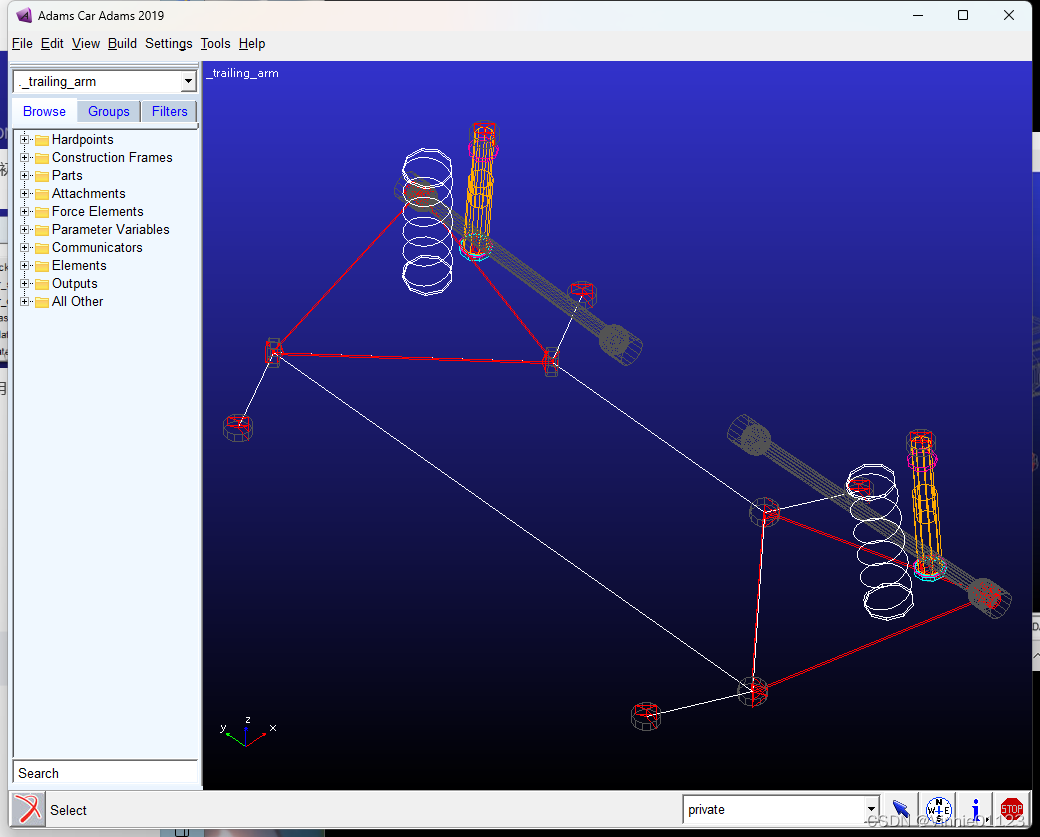

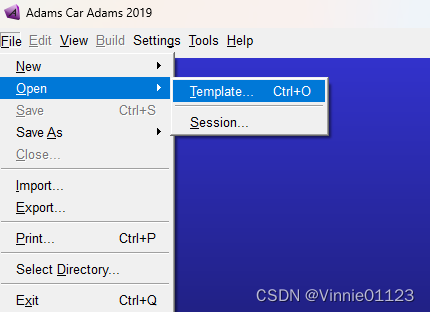

1，File-Open打开相应模型

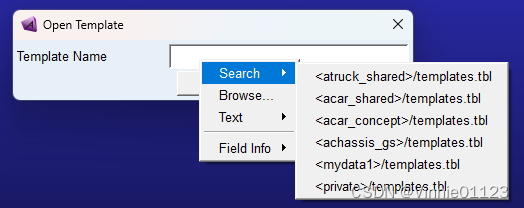

2，右键操作框，选择需要的模型（最初系统会自带相应的库)
3，选择自己想要的模型点击Apply应用

快捷操作

R-旋转
T-平移
Z-缩放
V-显示
shift+s渲染

其他模块介绍

1，Build内为相应的建模模块

2，Setting-coordinate system（坐标系设置）

3，Setting-Units（单位设置）

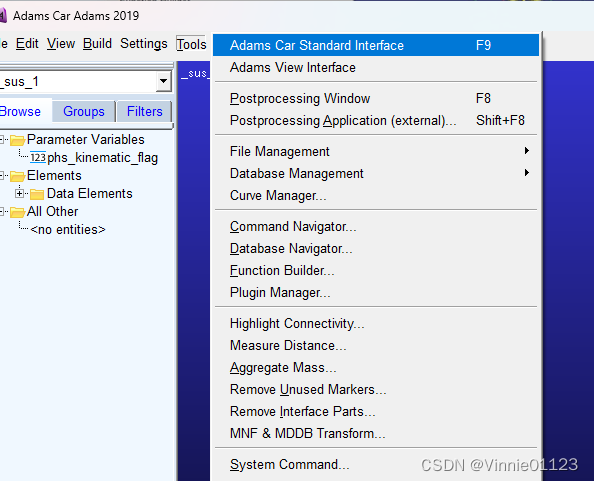

4，建模界面切换至标准界面（同样操作可以切换回来）

5，拓展库
如果需要更多的数据库可以在这里下载

Standard标准界面

仿真与仿真动画

创建工程（Builder模式）

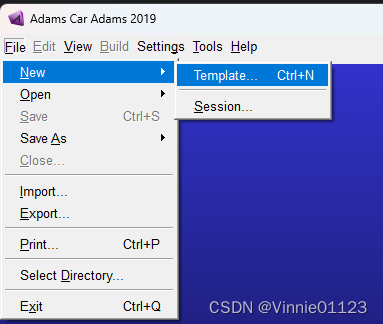

1，打开建立模板界面

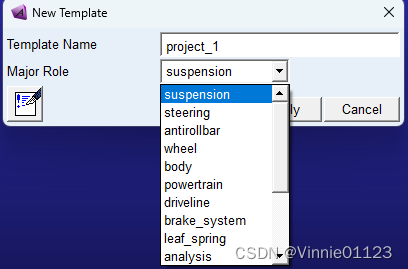

2，设置工程名与需要建模的部件

建立数据库

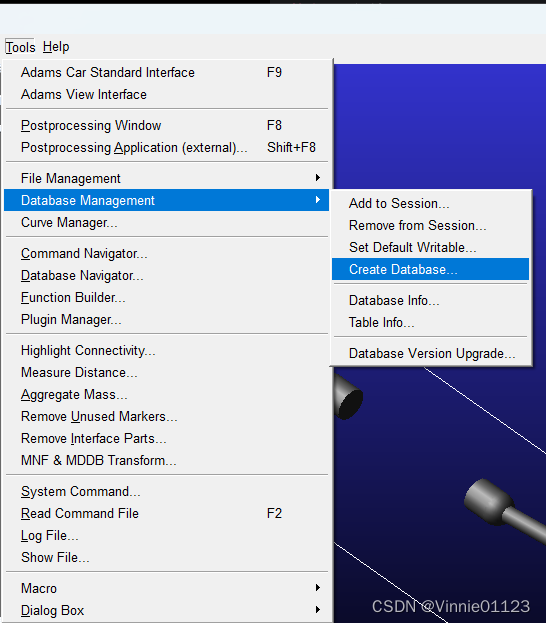

1，相应操作创建数据库

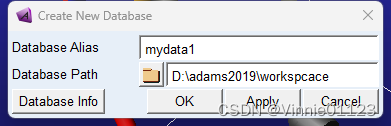

2，设置数据库名字与路径

批量修改硬点

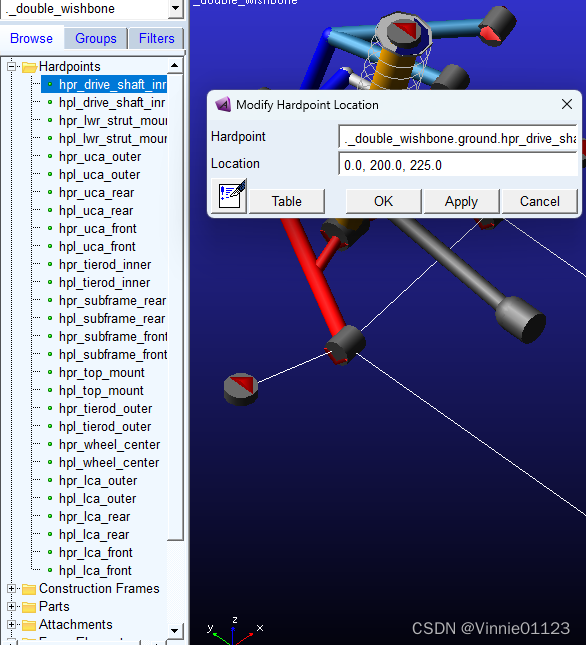

1，随便打开某例程，点开hardpoint，随机双击某硬点，点击table

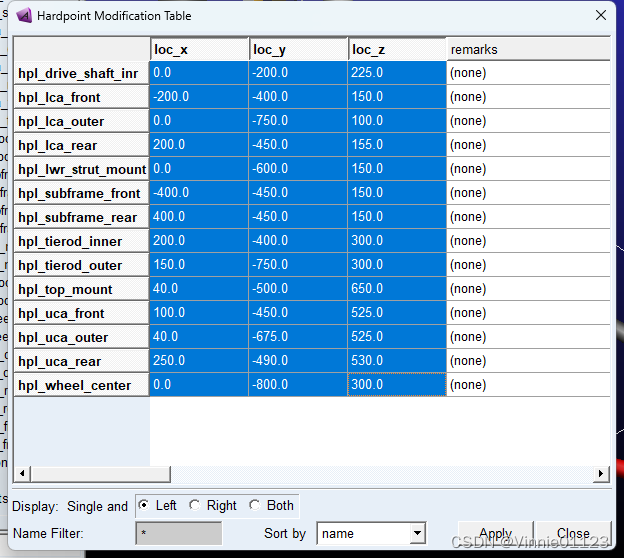

2，打开硬点表，粘贴数据进行批量修改

发布装配体（Standard模式）

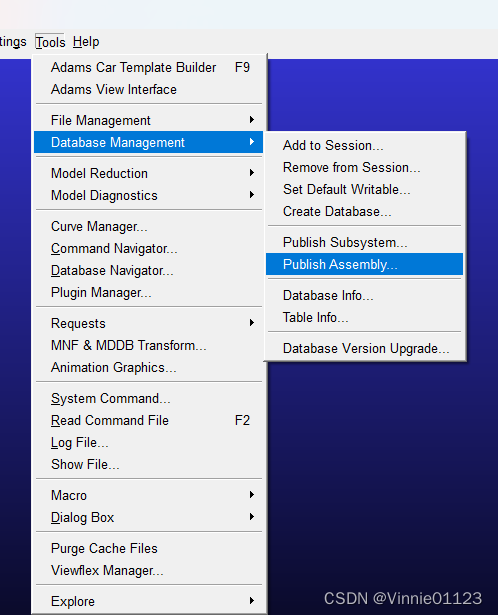

1，设置中找到publish

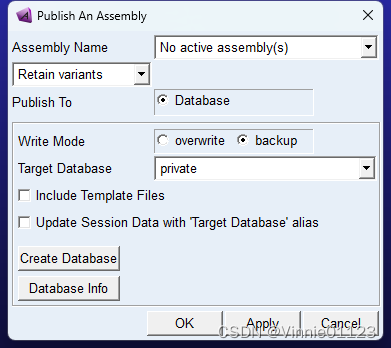

2，数据库选择和源码选择

悬架仿真实验操作(standard模式）

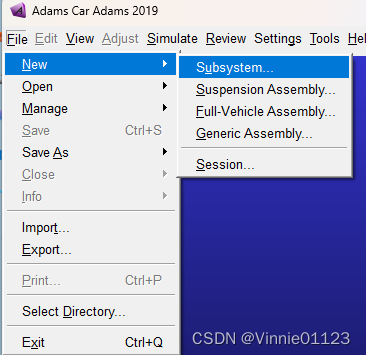

1，打开创建子系统界面

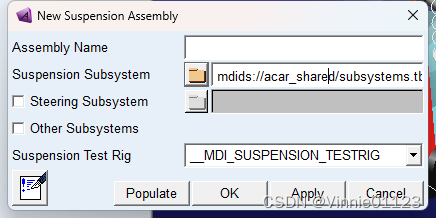

2，设置悬架名称与文件

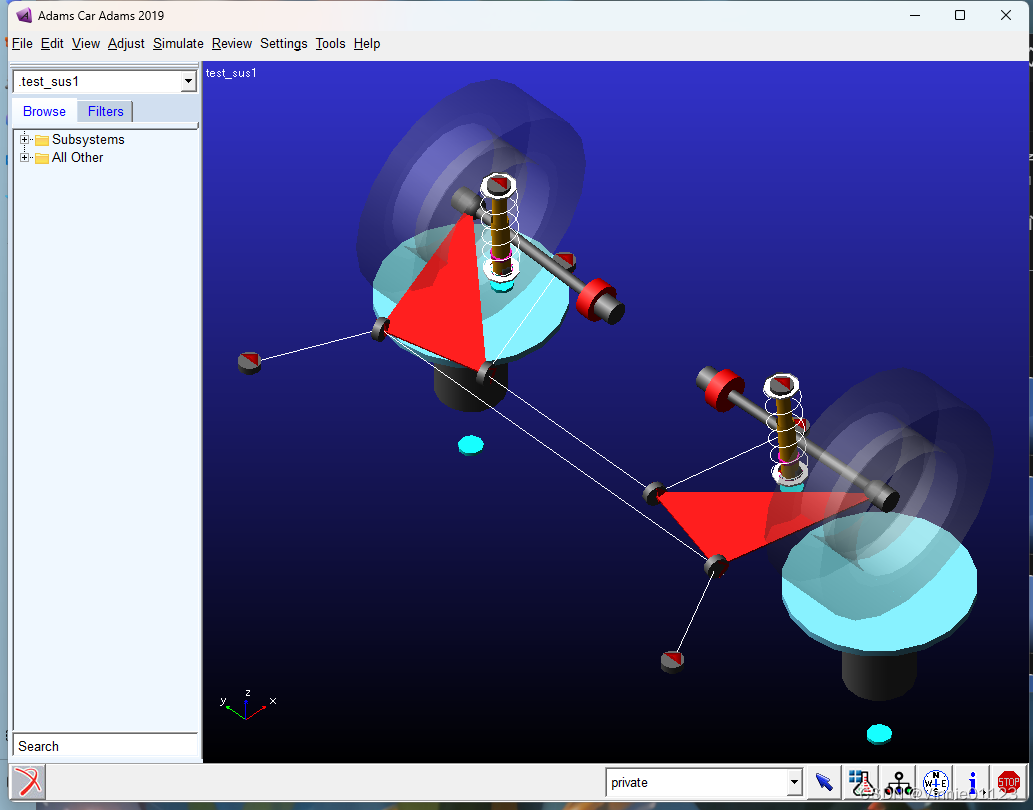

3，打开完毕

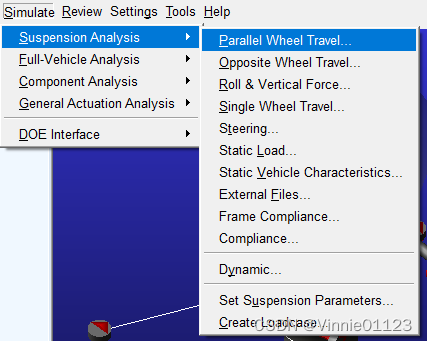

4，打开仿真设置界面

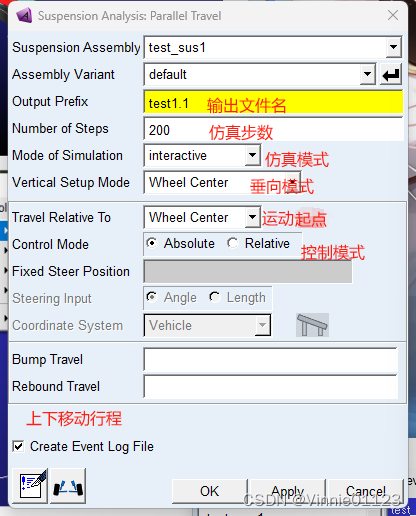

5，进行仿真相关参数设置

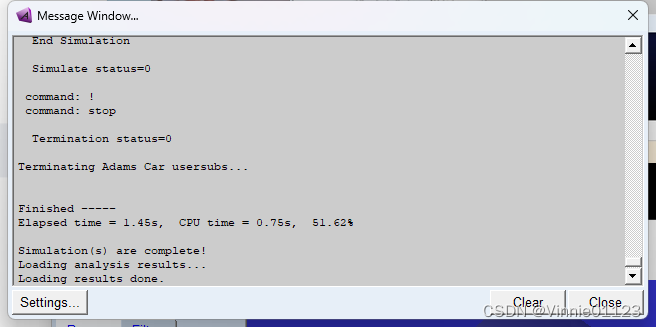

6，仿真运行完毕

7，打开仿真动画

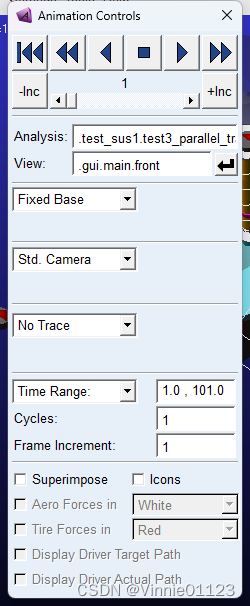

8，动画播放帧率设置

9，仿真数据处理界面

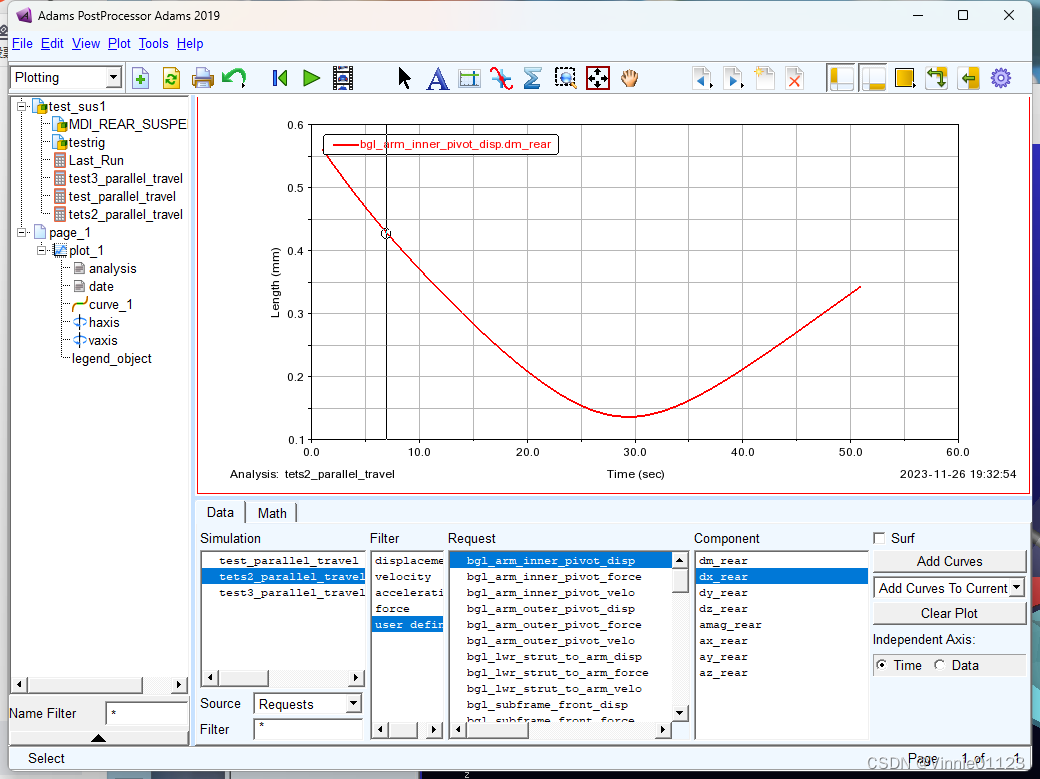

10，选择需要的数据作为横纵坐标，点击add curves生成相关函数曲线。
