计算机组成原理2（PCI总线结构框图）

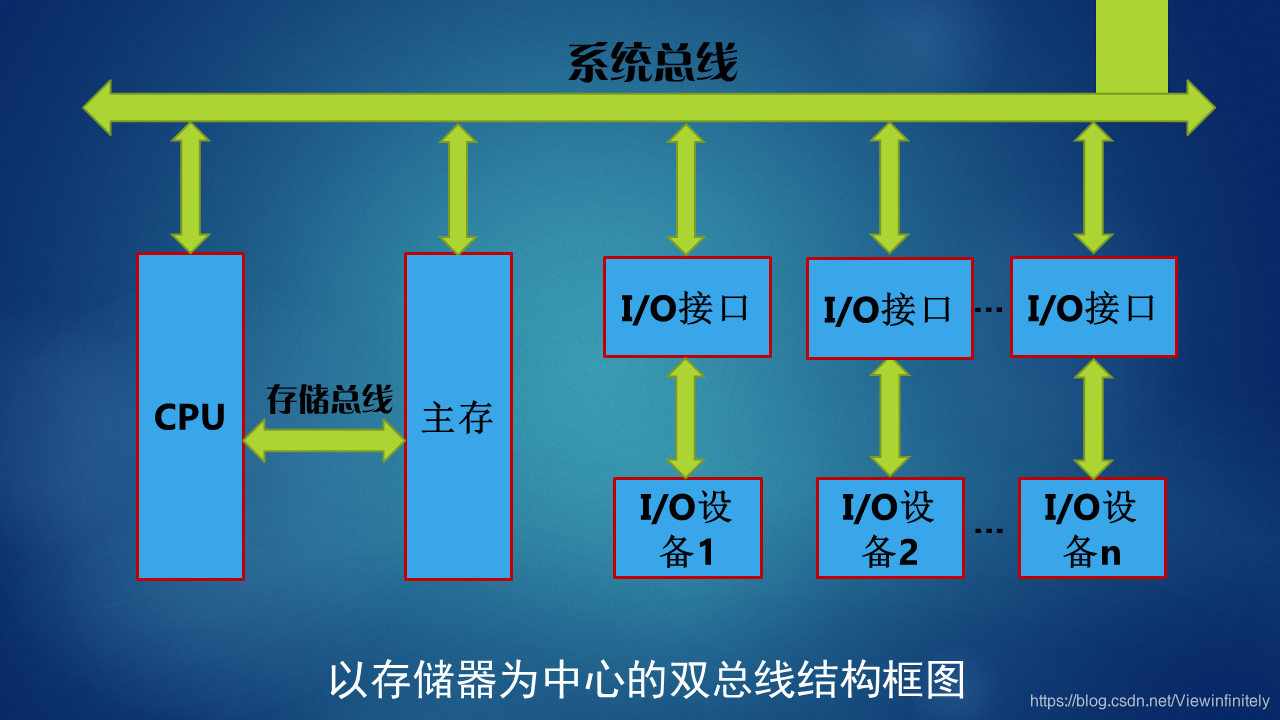

一、以存储器为中心的双总线结构框图

双总线介绍：

• 该双总线结构在单总线的基础上开辟出了一条CPU与主存之间的总线，称为存储总线；
• 这组总线速度高，只供主存与CPU之间传输信息；
• 双总线既提高了传输效率，又减轻了系统总线的负担，还保留了I/O设备与存储器交换信息时不经过CPU的特点；
• 国产DJS184机采用的就是这种结构。

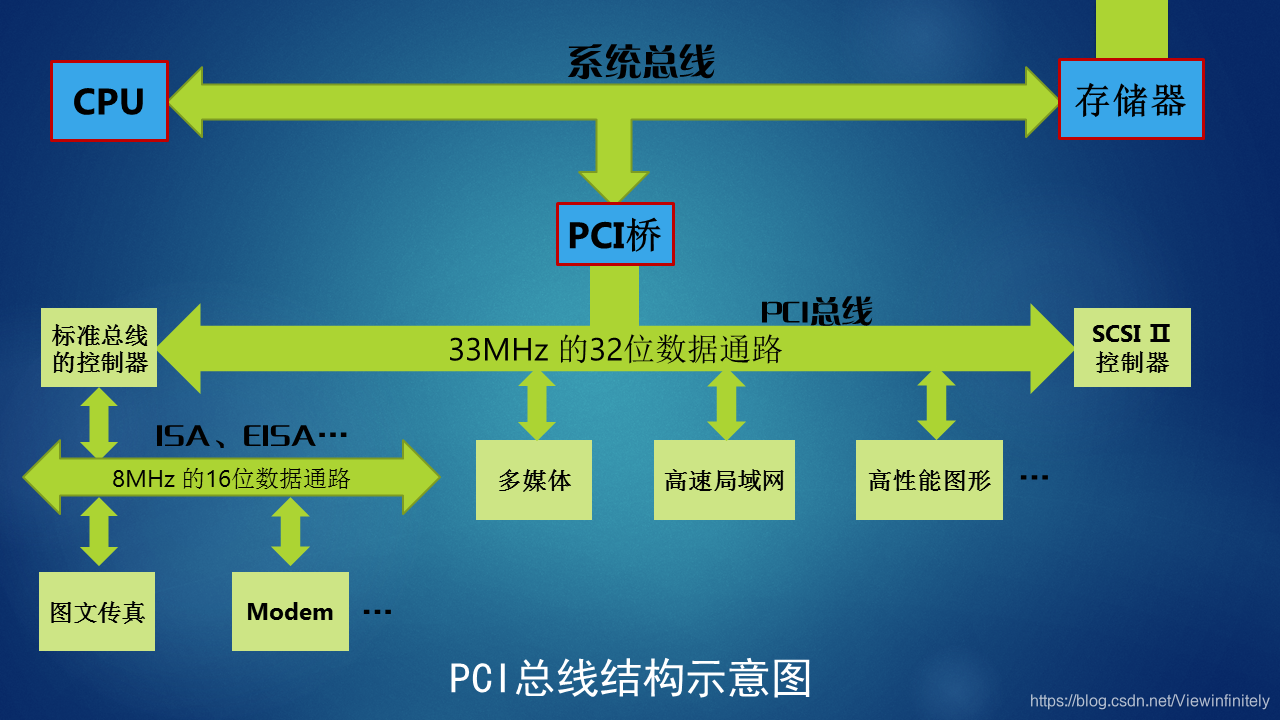

二、PCI总线结构

PCI总线介绍：

• PCI总线是通过PCI桥路（包括PCI控制器和PCI加速器）与CPU总线相连；
• 这种结构使CPU总线与PCI总线相互隔离，具有更高的灵活性，可以支持更多的高速运行设备，而且具有即插即用的特性；
• 挂在PCI总线上的设备：传输速率高。
  如多媒体卡、高速局域网适配器、高性能图形卡等；
• 挂在ISA、EISA总线上：传输速度低。
  如FAX、Modem、打印机等。
