数据类型

数据类型与底层数据结构的关系

数据类型	底层数据结构
String	动态字符串SDS
List	双向链表LinkedList、压缩列表ZipList（数据量小）、快速列表QuickList（数据量大）
Hash	压缩列表ZipList（数据量小），哈希表HashTable（数据量大）
Set	哈希表HashTable，整数集合IntSet（数据量小且只有整数）
Sorted Set	压缩列表ZipList，跳跃表SkipList

底层数据结构

SDS

包含sdshdr8/16/32/64等多种类型，以sdshdr8为例：

struct sdshdr8 {
    uint8_t len;
    uint8_t alloc;
    unsigned char flags;
    char buf[];
};

len : 记录buf数组中已使用的字节数量
alloc : 分配的buf数组长度，不包括头和空字符结尾
flags : 标志位，标记当前字节数组是 sdshdr8/16/32/64 中的哪一种，占 1 个字节。
buf[] : 字符数组，用于存放实际字符串

设计上的好处：

减少修改字符串的内存重新分配次数：C语言由于不记录字符串的长度，所以如果要修改字符串，必须要重新分配内存（先释放再申请），因为如果没有重新分配，字符串长度增大时会造成内存缓冲区溢出，字符串长度减小时会造成内存泄露。而SDS基于len和alloca实现了扩容时空间预分配和缩容时惰性空间释放两种策略，减少内存重新分配次数。
避免缓冲区溢出：在进行字符修改的时候，会首先根据记录的 len 属性检查内存空间是否满足需求，如果不满足，会进行相应的空间扩展，然后在进行修改操作，所以不会出现缓冲区溢出。
常数时间获取字符串长度：用单独的变量 len 和 alloc，可以方便地获取字符串长度和剩余空间，不需要遍历数组。

双向链表LinkedList

优点

高效的两端操作：可以在 O(1) 时间复杂度内完成头部和尾部的插入、删除操作。
有序性与遍历灵活：支持正向和反向遍历（得益于双向指针）。

缺点

内存占用高：每个节点需要额外存储prev指针、next指针等信息（通常各占8字节，一共占16字节），在存储整数等场景下内存消耗显著。
访问中间元素效率低：随机访问中间元素需要从头或尾遍历，时间复杂度为 O(n)，无法满足快速查询需求。
碎片化问题：链表节点在内存中是离散存储的，可能导致内存碎片化，影响分配效率和性能。

Redis 3.2之后双向链表已废弃，被快速列表替代。

压缩列表ZipList

压缩表在内存中的存储格式：

zlbytes 字段的类型是uint32_t, 存储压缩列表所占用的内存的字节数。
zltail 字段的类型是uint32_t, 存储压缩列表中最后一个entry的偏移量. 用于快速定位最后一个entry, 以快速完成pop等操作。
zllen 字段的类型是uint16_t, 存储压缩列表中entry的数量，如果entry的数目小于65535(2的16次方)，那么该字段中存储的就是实际entry的值。若等于或超过65535，那么该字段的值固定为65535，但实际数量需要一个个entry的去遍历所有entry才能得到。
entry 数据节点。
- prevlen：前一个元素的长度。若前一个元素长度<254字节则prevlen长度为1字节，若前一个元素长度>=254字节（第1字节固定为0xFE，后4字节存储实际长度）则prevlen长度为5字节。
- encoding：数据编码方式。
  - 整数编码（1/2/5字节）：存储小整数（如 int16_t、int64_t）。
  - 字符串编码（1/2/5字节）：根据字符串长度动态调整编码，例如：
    - 00xxxxxx：字符串长度<64字节，用1字节编码。
    - 01xxxxxx xxxxxxxx：字符串长度<=16383字节，用2字节编码。
    - 10000000 xxxxxxxx xxxxxxxx xxxxxxxx xxxxxxxx：字符串长度<=2^32-1字节，用5字节编码。
- data：实际存储的数据，字符串或整数，根据encoding字段解析。
zlend是一个终止字节，其值为全F，即0xff，任何情况下, 一个entry的首字节都不会是255。

优点：节省内存

相比于双向链表而言，压缩列表的元素节点没有两个8字节的指针，而且存储空间连续，不存在内存碎片的问题，适合存储大量的小元素。
相对于数组而言，压缩列表不需要为每个元素节点预留同样大小的空间，通过encoding对不同的元素类型细化存储大小。

缺点：

没有预留内存空间，每一次扩缩容或者修改prevlen字段都会进行内存分配操作，不适合数据量大的场景。
随机访问需从头遍历，时间复杂度为 O(n)。

压缩列表 vs. 双向链表的内存对比
假设有 100 个元素，每个元素为 8 字节整数：
双向链表：
每个节点需存储：数据（8 字节）+ 前驱指针（8 字节）+ 后继指针（8 字节）+ 节点头（假设 8 字节）= 32 字节 / 节点。
总内存：100节点 × 32字节 = 3200字节。
压缩列表：
每个元素需存储：prevlen（1 字节）+ encoding（1 字节）+ 数据（8 字节）= 10 字节 / 元素。
列表头（zlbytes+zltail+zllen）= 10 字节，列表尾（zlend）= 1 字节。
总内存：10字节/元素 × 100元素 + 11字节 = 1011字节。

快速列表QuickList

快速列表是双向链表和压缩列表的结合，整体是一个双向链表，每一个节点是一个压缩列表，且支持节点压缩。

快速列表是在内存使用和操作效率之间取得平衡，但实现复杂度高。

哈希表HashTable

哈希表使用开链法解决冲突，即相同hash的节点通过双向链表存储在同一个槽内。

采用渐进式rehash避免一次性扩容时的阻塞：进行渐进式rehash期间，字典的删除查找更新等操作可能会在两个哈希表上进行，第一个哈希表没有找到，就会去第二个哈希表上进行查找。进行增加操作时在新的哈希表上进行的。

整数集合IntSet

encoding表示编码方式，取值有：INTSET_ENC_INT16, INTSET_ENC_INT32, INTSET_ENC_INT64。
length表示数组长度。
contents是实际保存元素的地方，元素在数组中从小到大排列，没有重复元素。查询时采用二分法查找。

升级：

在一个int16类型的整数集合中插入一个int32类型的值，整个集合的所有元素都会转换成32类型：

根据新元素的类型扩展整数集合底层数组的空间大小，并为新元素分配空间。
将底层数组现有的所有元素都转换成与新元素相同的类型。
改变encoding的值，length+1。

只会升级，不会降级。

跳跃表SkipList

skiplist与平衡树比较：

**平衡树的范围查询过程比跳表复杂：**在平衡树上找到指定范围的小值之后，还需要以中序遍历的顺序继续寻找其它不超过大值的节点，需要对平衡树进行一定的改造后才能实现中序遍历。在skiplist上进行范围查找非常简单，只需要在找到小值之后，对第1层链表进行若干步的遍历就可以实现。
平衡树的插入删除可能引发子树调整：平衡树的插入和删除操作可能引发子树的调整，逻辑复杂，而skiplist的插入和删除只需要修改相邻节点的指针，操作简单又快速。
平衡树的多余内存占用固定为两个指针，跳表更灵活。
平衡树的实现难度比跳表高。

数据类型

String

String数据结构是简单的key-value类型，redis的key和value大小限制都是512M，超过限制会报错。

String是最常用的数据结构，几乎可用于所有场景（序列化）；计数器，快速实现计数和查询的功能；共享用户Session；限流。

Hash

hash 是一个 string 类型的** field 和 value **的映射表，适合用于存储对象，后续操作的时候，可以仅仅修改这个对象中的某个字段的值。底层实现是字典。

可以 hash 数据结构来存储用户信息，商品信息等等。

List

各种列表如商品列表，消息列表等都可以用 list 实现；可以作为消息队列；可以用lrange 命令，就是从某个元素开始读取多少个元素，实现分页查询（类似微博下拉不断分页）。

Set

底层是字典，字典的值为 null。使用字典作为底层实现。

可以基于 set 实现交集、并集、差集的操作，查找共同好友。

Sorted Set(ZSET)

和set相比，sorted set增加了一个权重参数score，使得集合中的元素能够按score进行有序排列。底层实现是字典+跳跃表，范围查找和精准查找都很快。

可用于各种排行榜；可以用来实现延时队列，时间戳作为分数。

持久化

RDB

原理是把当前进程数据生成快照保存到磁盘上。

触发方式

手动触发：

save命令：阻塞Redis主进程，直到RDB过程完成为止。
bgsave命令：Redis进程执行fork操作创建子进程，持久化过程由子进程负责，完成后自动结束。阻塞只发生在fork阶段，一般时间很短。

自动触发：

在redis.conf中配置在m秒内有n次修改时，自动触发bgsave生成rdb文件；
主从复制时，从库全量复制同步主库数据，此时主库会执行BGSAVE命令进行快照；
客户端执行数据库清空命令FLUSHALL时候，会触发快照的生成；
客户端执行shutdown关闭redis时，会触发快照的生成。

优点

冷备份。文件紧凑且使用LZF压缩，同样的数据大小，相比AOF会更小，节省磁盘空间。
RDB快照恢复起来，比AOF日志要更快。

缺点

生成RDB文件，通常是遍历整个内存数据块，所以即使是fork的子进程去做，也需要一定的资源消耗，时间可能会比较长。
快照生成期间，如果有数据的改动，不再反应到RDB文件中，一旦数据库宕机，就可能丢失几分钟的数据。
可读性差，不能直接打开。

AOF

原理是只记录执行的命令。

如果开启了 AOF，会优先使用 AOF 还原数据库，否则使用 RDB 还原。

写后日志

Redis是“写后”日志，Redis先执行命令，把数据写入内存，然后才记录日志。而大多数的数据库采用的是写前日志（WAL），例如MySQL，通过写前日志和两阶段提交，实现数据和逻辑的一致性。

优点：

避免额外的检查开销：Redis 在向 AOF 里面记录日志的时候，并不会先去对这些命令进行语法检查。所以，如果先记日志再执行命令的话，日志中就有可能记录了错误的命令，Redis 在使用日志恢复数据时，就可能会出错。
不会阻塞当前的写操作。

缺点：

如果命令执行完成，写日志之前宕机了，会丢失数据。
主线程写磁盘压力大，导致写盘慢，阻塞后续操作。

写入策略

对每一条命令都会以 AOF 格式写入 AOF 文件中。AOF 日志只记录对内存进行修改的指令，先执行成功命令，再将命令写入到aof_buf 缓冲区中，然后写入AOF文件中。

有三种写入AOF文件的策略：

always，实时刷新，写入并同步到 AOF 文件中。

everysec，默认机制，每一秒同步一次，由单独的线程负责。

no，由操作系统决定何时同步。linux 系统的 fsync 和 fdatasync 函数可以强制操作系统同步。

重写AOF文件：

主线程fork出子进程重写aof日志，此过程会阻塞主进程。
1. fork采用操作系统提供的写时复制（copy on write）机制，就是为了避免一次性拷贝大量内存数据给子进程造成阻塞。fork子进程时，子进程时会拷贝父进程的页表，即虚实映射关系（虚拟内存和物理内存的映射索引表），而不会拷贝物理内存。在拷贝完成前会阻塞主线程，阻塞时间取决于内存中的数据量，数据量越大，则内存页表越大。拷贝完成后，父子进程使用相同的内存地址空间。
2. 在主进程有数据写入时，操作系统会创建写入页面的副本，真实的拷贝当前页的物理数据，并将新页映射到主进程中，而子进程还是使用原来的的页。此过程也会阻塞主进程。
子进程重写日志完成后，主线程追加aof日志缓冲。
替换日志文件。

优点

热备份，支持三种持久化策略，基本保证数据不丢失。
AOF 文件可读性高。

缺点

同一份数据来说，AOF日志文件通常比RDB数据快照文件更大。

通过AOF日志文件进行数据恢复所需要的时间会更长。

混合式持久化

RDB 快照数据和 AOF 日志数据都存在同一个文件中，前面的大部分存储的是 RDB 的快照数据，后一小部分存储的是自 RDB 快照持久化开始到持久化结束的这段时间发生的增量 AOF 日志。

主从结构

主从同步

作用

读写分离，分散请求，缓解主节点压力。
主节点出现故障时快速恢复。
主从复制是哨兵和集群实现的基础。

全量复制

建立连接（即准备阶段）：从库和主库建立起连接，并告诉主库即将进行同步，主库确认回复后，主从库间就可以开始同步了。
数据同步：连接正常通信后，对于首次建立复制的场景，主节点会把数据全部发送给从节点，这部分操作是耗时最长的步骤，依赖RDB快照。当主节点把当前的数据同步给从节点后，便完成了复制的建立流程。
命令传播：接下来主节点会持续地把写命令发送给从节点，保证主从数据一致性。如果断线，根据从服务器返回的偏移量确定是部分重同步还是完整重同步。

增量复制

如果主从库在命令传播时出现了网络闪断，那么，从库就会和主库重新进行一次全量复制，开销非常大。从 Redis 2.8 开始，网络断了之后，主从库会采用增量复制的方式继续同步。

读写分离的问题

延迟问题
- 优化主从节点之间的网络环境（如在同机房部署），使用集群同时扩展写负载和读负载等。
- 监控主从节点延迟（通过offset）判断，如果从节点延迟过大，通知应用不再通过该从节点读取数据。
数据过期问题
- 在主从复制场景下，为了主从节点的数据一致性，从节点不会主动删除数据，而是由主节点控制从节点中过期数据的删除。由于主节点的惰性删除和定期删除策略，都不能保证主节点及时对过期数据执行删除操作，因此，当客户端通过Redis从节点读取数据时，很容易读取到已经过期的数据。
- Redis 3.2中，从节点在读取数据时，增加了对数据是否过期的判断：如果该数据已过期，则不返回给客户端。
故障切换问题
- 使用哨兵模式。

哨兵模式

作用

节点监控：监控 master 和 slave 是否正常工作。
故障转移：当主节点不能正常工作时，将失效主节点的其中一个从节点升级为新的主节点，并让其他从节点改为复制新的主节点。
提供配置：客户端在初始化时，通过连接哨兵来获得当前Redis服务的主节点地址。

由一个或多个 Sentinel 实例组成的 Sentinel 系统可以监视任意多个主服务器以及它们的从服务器，并在主服务器下线的时候让新的主服务器继续执行命令。Sentinel 节点本质上是 redis 节点。

运行机制

每个哨兵节点维护了3****个定时任务。定时任务的功能分别如下：通过向主从节点发送info命令获取最新的主从结构；通过发布订阅功能获取其他哨兵节点的信息；通过向其他节点发送ping命令进行心跳检测，判断是否下线。

在心跳检测的定时任务中，如果其他节点超过一定时间没有回复，哨兵节点就会将其进行主观下线。哨兵节点在对主节点进行主观下线后，会询问其他哨兵节点该主节点的状态，如果判断主节点下线的哨兵数量达到一定数值，则对该主节点进行客观下线。当主节点被判断客观下线以后，各个哨兵节点会进行协商，试用raft算法选举出一个领导者哨兵节点，并由该领导者节点对其进行故障转移操作。选举出的领导者哨兵，开始进行故障转移操作。

故障转移

从节点中选择新的主节点。
更新主从状态。
如果原先的主节点重新上线，将会被设置为从节点。

集群模式

架构

一个集群由多个Redis节点（这里指主节点，每个主节点可能是一个主从结构）构成。集群是水平切分，不同节点组的数据没有交集，也就是每个节点组对应数据sharding的一个分片。

去中心化的架构不存在统一的配置中心，所以各个节点对整个集群状态的认知来自于节点之间的信息交互。

集群通过分片来保存数据库中的键值对，整个数据库被分为 16384 个槽，数据库中每个键都属于这些槽中的一个，集群的每个节点可以处理 0 个或最多 16384 个槽。每个节点都记录了所有槽的分配信息。

为什么是16384个槽，发送心跳包时需要把所有的槽放到这个心跳包里，以便让节点知道当前集群信息，16384=16k，压缩之后是2k，使用CRC16算法（对key进行CRC16校验后取模分配到槽里）最多可以分配65535个，压缩后是8k，但是不值得，一般master节点不会超过1000个，所以16384是合适的选择。

在集群中执行命令时，接受命令的节点计算出命令要处理的数据应该属于哪个槽，并检查这个槽是否指派给了自己。如果是，直接执行这个命令并返回结果，否则返回一个 MOVED 错误，指引客户端重定向至正确的槽中。节点间的信息交换使用Gossip协议。

常用的数据分片的方法有：范围分片，哈希分片，一致性哈希算法和虚拟哈希槽等，Redis Cluster 采用虚拟哈希槽分区，所有的键根据哈希函数映射到 0 ~ 16383 整数槽内，计算公式：slot = CRC16(key) & 16383。每一个节点负责维护一部分槽以及槽所映射的键值数据。

Gossip协议

原理

在一个有界网络中，每个节点都随机地与其它节点通信，经过一番杂乱无章的通信，最终所有节点的状态都会达成一致。每个节点可能知道所有其它节点，也可能仅知道几个邻居节点，只要这些节点可以通过网络连通，最终它们的状态都是一致的。Gossip主要有两大作用：去中心化，以实现分布式和弹性扩展；失败检测，以实现高可用。

Gossip的缺点是，冗余通信会对网路带宽、CUP 资源造成很大的负载，通信频率越高时集群负载越高，而通信频率越低时算法收敛的速度越低。

Redis 集群内节点通信采用固定频率（定时任务每秒执行10次），随机选择最近没有通信过的节点发送消息。

消息类型

集群中节点发送的消息主要包括：MEET（加入集群）、PING（确认在线）、PONG（响应在线）、FAIL（下线）、PUBLISH（广播）。

Meet 消息：用于通知新节点加入。消息发送者通知接收者加入到当前集群，Meet 消息通信正常完成后，接收节点会加入到集群中并进行周期性的 Ping、Pong 消息交换。
Ping 消息：集群内交换最频繁的消息，集群内每个节点每秒向多个其它节点发送 Ping 消息，用于检测节点是否在线和交换彼此状态信息。Ping 消息发送封装了自身节点和部分其它节点的状态数据。
Pong 消息：当接收到 Ping、Meet 消息时，作为响应消息回复给发送方确认消息正常通信。Pong 消息内部封装了自身状态数据。节点也可以向集群内广播自身的 Pong 消息来通知整个集群对自身状态进行更新。
Fail 消息：当节点判定集群内另一个节点下线时，会向集群内广播一个 Fail 消息，其他节点接收到 Fail 消息之后把对应节点更新为下线状态。

故障检测

如果在一个集群里，超过半数的持有 Slot（槽）的主节点都将某个主节点 X 报告为疑似下线，那么，主节点 X 将被标记为下线（Fail），并广播出去，所有收到这条 Fail 消息的节点都会立即将主节点 X 标记为 Fail。

集群中所有正常节点都将感知到某个主节点下线的信息，也包括这个下线主节点的所有从节点。当从节点发现自己复制的主节点状态为已下线时，从节点就会向集群广播一条请求消息，请求所有收到这条消息并且具有投票权的主节点给自己投票。

在一个具有 N 个主节点投票的集群中，理论上每个参与拉票的从节点都可以收到一定数量的主节点投票，但是，在同一轮选举中，只可能有一个从节点收到的票数大于 N/2 + 1，也只有这个从节点可以升级为主节点，并代替已下线的主节点继续工作。

选举方式使用Raft算法。

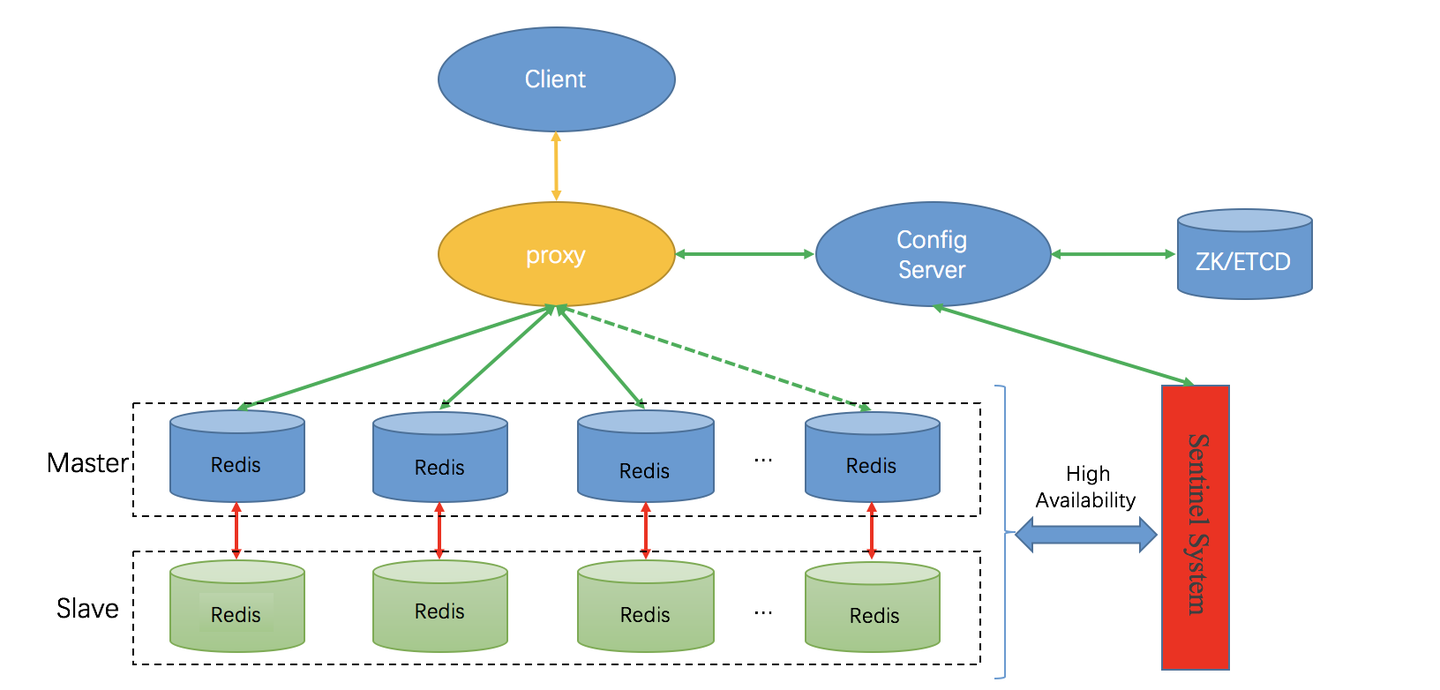

Codis架构（Proxy架构）

由Proxy负责确定数据保存在哪个Master节点中，路由信息存放依赖第三方存储组件，如 ZooKeeper 或 Etcd。

缓存淘汰

过期键删除

定期删除：默认是每隔 100ms 随机抽取一些设置了过期时间的key，检查其是否过期，如果过期就删除。

惰性删除：定期删除每次只会扫描一部分的过期数据字典，所以有可能会导致一部分的过期数据被遗留下来。惰性删除是作为定期删除不足的补救措施，在获取某个key的时候，先检查一下是否设置了过期时间以及是否过期，如果已经过期将会删除该数据。只有key被操作时，才会被动检查该key是否过期。

如果定时删除留下的过期key过多，而惰性删除又没有触发，此时内存告警，就会走内存淘汰策略。

缓存淘汰

内存淘汰常用三种策略：LRU, LFU, FIFO。

以下均为从随机选出的N个数据执行淘汰，而不是从所有的数据中淘汰最精准的一个。

noeviction：禁止写入数据，允许继续读，保证已有的缓存数据不丢失。这是默认的淘汰策略。

volatile-lru：从设置了过期时间的数据中，淘汰最近最久未使用的（LRU, Least Recently Used），保证无过期时间的数据不丢失。

volatile-ttl：从设置了过期时间的数据中，淘汰过期时间最近的。越快过期的优先淘汰。

volatile-random：从设置了过期时间的数据中，随机淘汰。

allkeys-lru：从所有数据中，淘汰最近最久未使用的（LRU）。

allkeys-random：从所有数据中，随机淘汰。

一共6种，Redis 4.0 中又新加入了两个基于 LFU（Least Frequently Used）的淘汰策略：

volatile-lfu：从设置了过期时间的数据中，淘汰（最近）最少使用的。

allkeys-lfu：从所有数据中，淘汰（最近）最少使用的。

应用问题

常见缓存问题

问题	概述	解决方案
击穿	同一时间大量请求同时访问数据库（一般是缓存时间到期），数据库压力瞬间增大。	1. 使用互斥锁，只允许一个请求能查询数据库，阻塞其他请求。 2. 缓存预热，提前加载数据； 3. 热点数据永不过期。
穿透	缓存失效，一般是访问缓存和数据库都没有的数据，恶意攻击。	1. 完善校验 2. 使用布隆过滤器过滤黑名单用户。
热点	大部分甚至所有业务请求都命中同一份缓存数据。	1. 复制多份缓存，将请求分散到多台缓存服务器上。 2. 多级缓存，本地缓存。
雪崩	和“击穿”的区别是大规模缓存key失效。	1. 限流降级：使用限流工具限流，避免 MySQL 被打死；服务降级返回假数据。 2. 分散过期时间：在缓存的过期时间上加上一个随机数，避免大量缓存同时过期。
并发	并发写入的时候顺序错了，导致最终的结果不是期待的结果。	把并发写入改成串行化，用分布式锁或者加上时间戳，写入数据的时间戳晚于当前时间戳时才写入。
