川土新品 | CA-IS3105W 全集成隔离 DC-DC 转换器

一、基础参数

1

集成高效率的 DC-DC 转换器和片上变压器

-内置软启电路来防止浪涌电流和输出过冲

-过载和短路保护功能

-过热关断保护功能

2

输入电压范围：4.5 V ~ 5.5 V

3

输出电压可选：

-3.3V、 5.0V、 3.7V、 5.4V

-支持在输出端接 LDO

4

输出典型功率：650mW(5V/130mA)

5

温度范围：-40 °C ~ 125 °C

6

优异的隔离性能：

-高达 5 kVRMS 的隔离电压

-浪涌：10KVpk

-高 CMTI：±150 kV/S（典型）

-隔离栅寿命：>40 年

7

封装形式：SOIC16-WB

二、工作原理

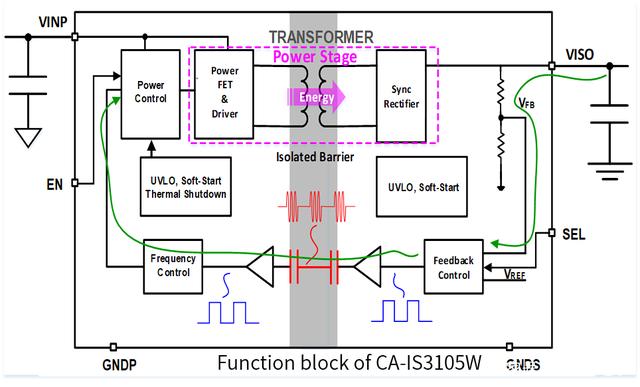

反馈系统将输出电压反馈到次边侧的控制系统，产生PWM信号，PWM通过OOK调制将数字控制信号传送到原边侧，原边侧再将PWM信号送入驱动，控制原边功率器件的通断，能量从原边侧流向次边侧，从而使输出信号稳定在预设值。
