随着工业4.0的发展，PLC在工业控制中的角色日益重要。本文聚焦PLC的数字输入模块，探讨信号调理和隔离方案，介绍川土微电子CA-IS398X如何作为集成整流电路和电容隔离电路的解决方案，提供8通道隔离式数字输入接收器，适用于继电器、开关等输入信号的处理，具备节省功耗、PCB空间，以及电容隔离的优势。
伴随着《中国制造2025》规划和“工业4.0”战略的推出，工业智能化和数字化在工业控制（如PLC、工业数据采集、CNC控制等）领域的地位愈发重要。本文以工业PLC为例，为大家分享川土微电子CA-IS398X数字输入接收器的应用案例。
PLC为可编程控制器，它采用可编程存储器存储，执行运算、顺序控制、定时计数等操作指令，并通过数字式、模拟式的输入和输出，控制各种类型的机械或生产过程。还可以与其他计算机、人机接口，或云端通信联网，实现信息交互。
从PLC框图可以看出，它包含控制器和存储模块、模拟量、数字量输入输出模块、通信模块、供电模块等。
本文将聚焦数字输入模块，重点探讨该模块设计的基本要求和方案演进。从传统的整流桥加光耦的分立方案，演变成隔离式数字输入接收器的集成方案。
众所周知，数字输入模块应具备两个基本功能：输入信号调理和信号隔离。

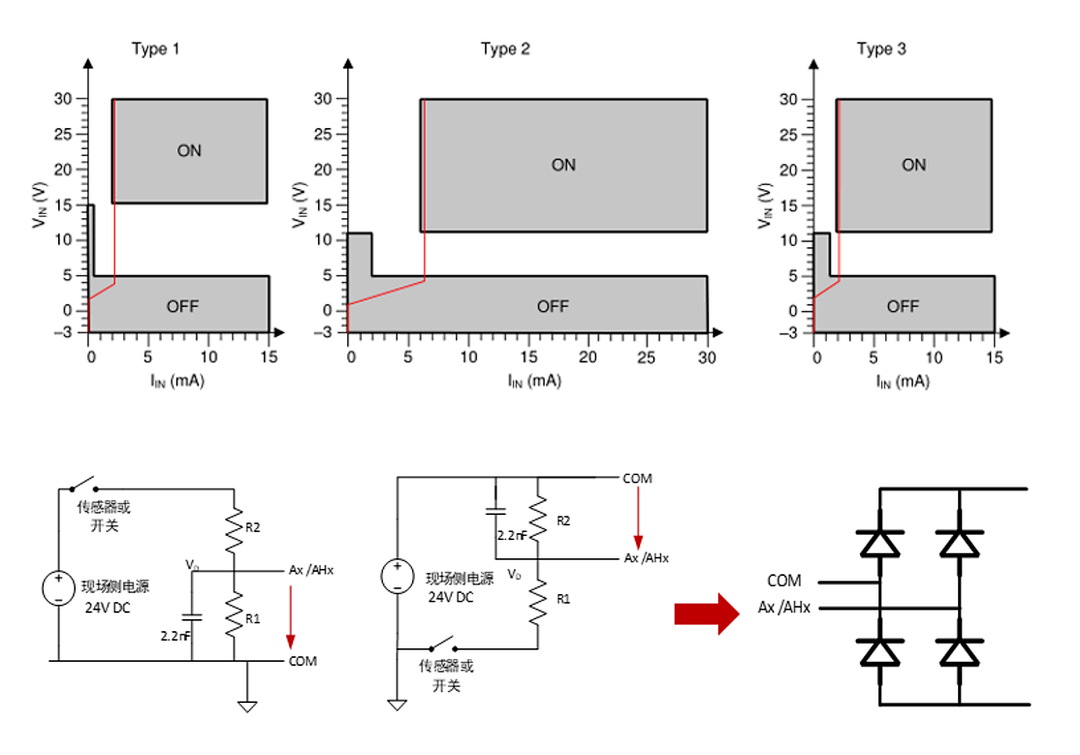

关于输入信号调理：如上图所示，IEC61131-2 规定了数字输入的三种类型 Type1，2，3。Type1信号包含两线式继电器、按钮、开关（Relay, Button, Switch）等。Type2、Type 3信号包含传感器、接近开关等，其中，t
