本文介绍了如何从3DContentCentral网站下载并导入3D模型到PCB封装中。首先，免费注册账号并搜索元件‘NE555’，选择合适的封装模型下载STEP文件。接着，使用AD13软件打开PCB封装，通过菜单栏的Place-->3DBody导入STEP模型，并调整模型位置。最后，在3D视图中检查模型放置的准确性。
3D模型导入：
- 下载3D模型文件，网站：3D ContentCentral - 免费 3D CAD 模型、2D 工程图和供应商目录（免费注册一个账号）-----以 “NE555” 为例，下载3D模型文件方式如下：

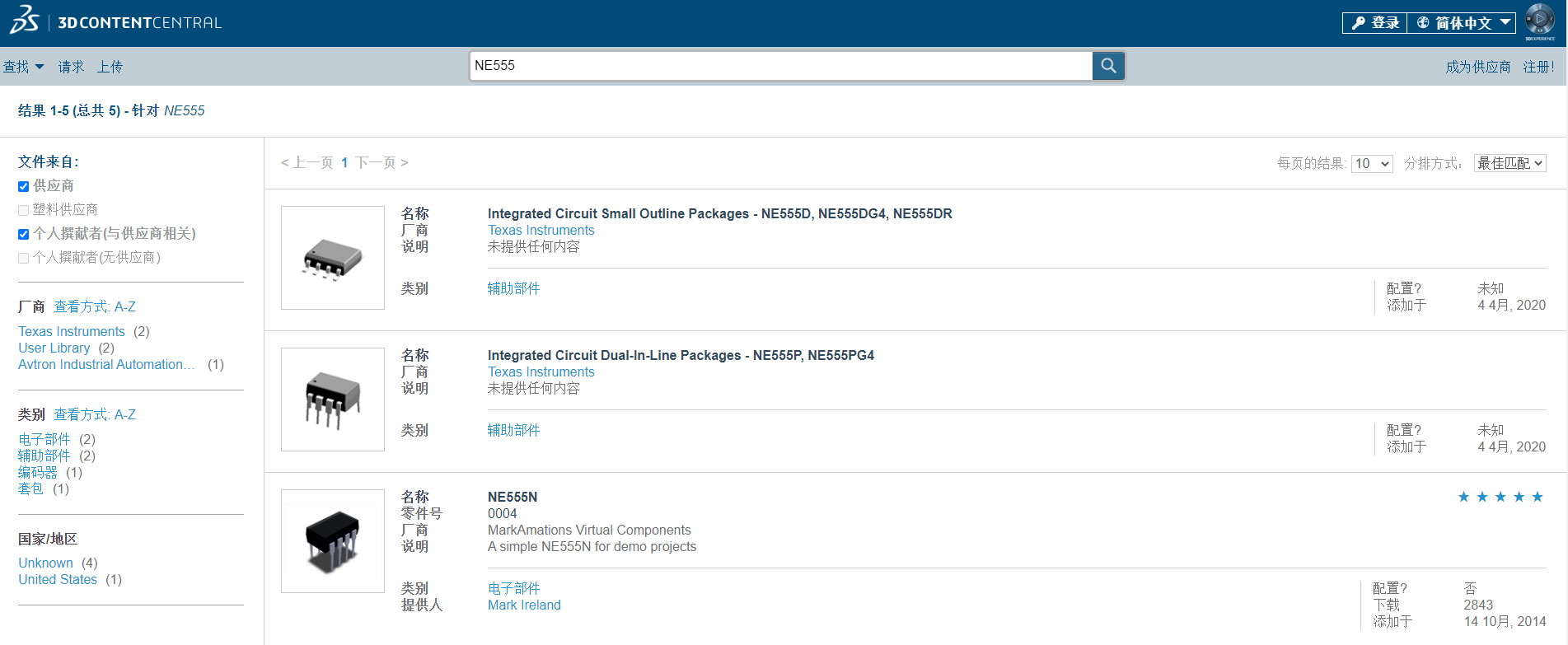

- 在该网站搜索栏搜索 “NE555” 元件，找到想要的封装模型；
- 点击第一个模型，进入到该模型详细界面，选择下载文件类型（以AD13为例），选择STEP类型的文件下载后解压，得到后缀名为.stp的文件；

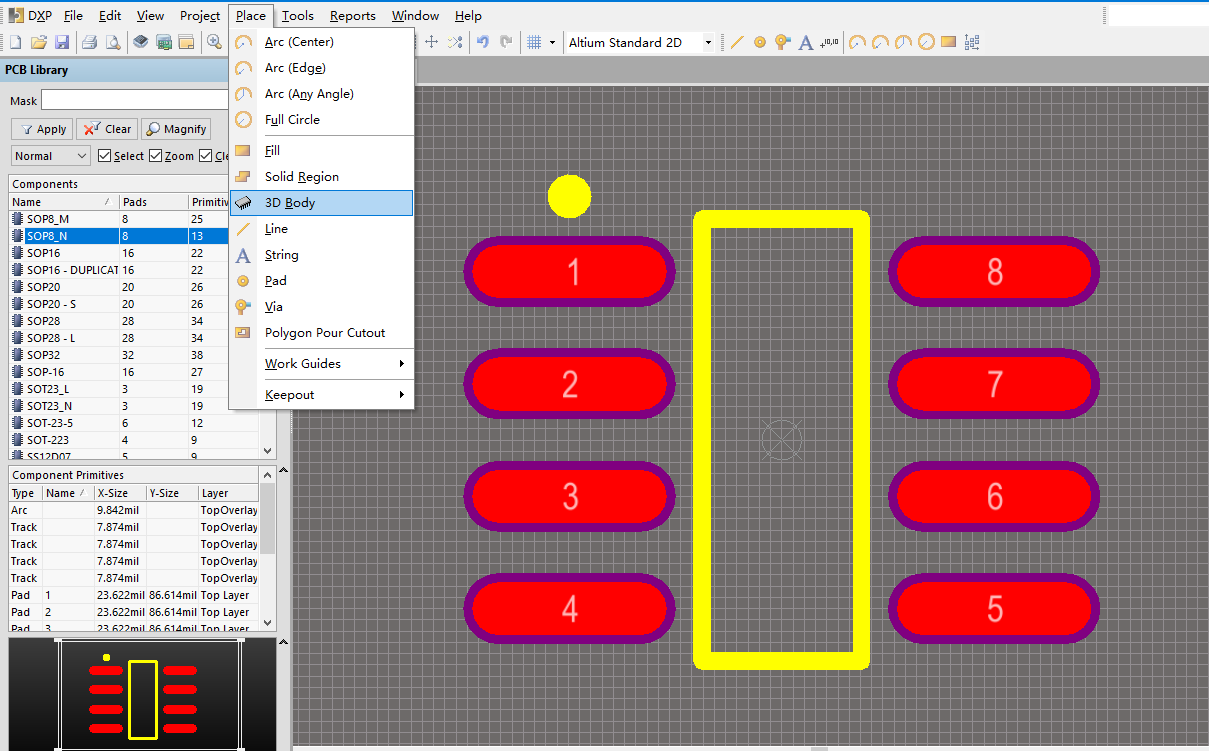

- 打开 “NE555” 的pcb封装，选择菜单栏 Place-->3D Body（快捷键P+B）,如图所示；

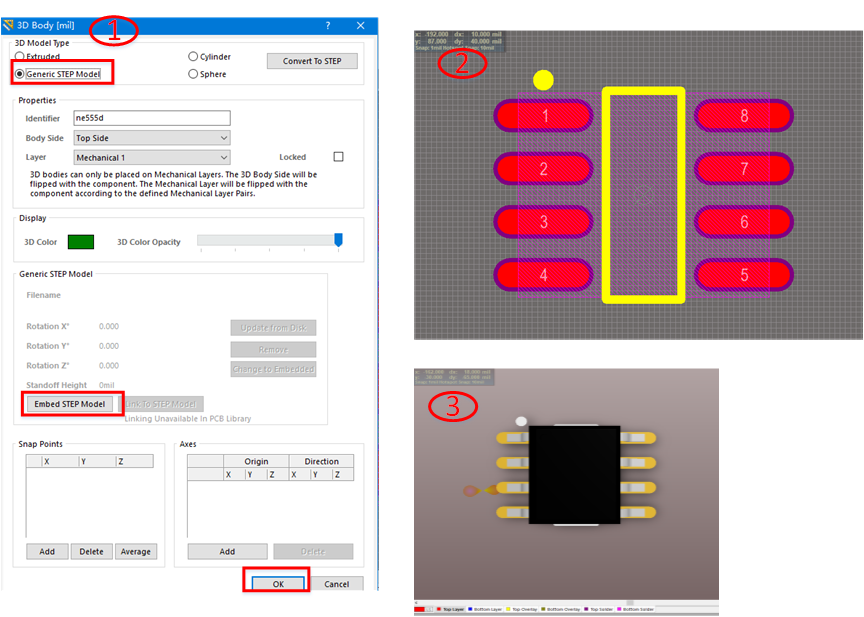

- 在3D Model Type 栏，选择Generic STEP Model，点击Embed STEP Model，选择第2步解压的.stp文件，最后点击OK；将模型（一个粉红色的栅状网格）粘到pcb封装上；切换到3D（快捷键数字3）视图，可以观察位置放置的是否合适；
