OpenCV图片动态特效显示（二）--渐显和马赛克显示

学更好的别人，

做更好的自己。

——《微卡智享》

本文长度为1907字，预计阅读5分钟

前言

上一篇《OpenCV图片动态特效显示（一）--展开显示》介绍了图像的展开显示特效，这一篇我们还是在原来的Demo基础上加入图片的渐显和马赛克显示。

实现效果

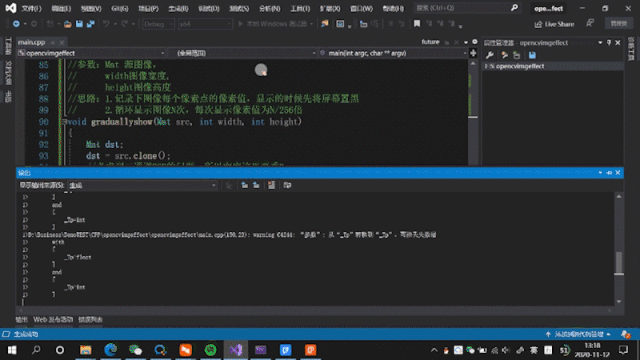

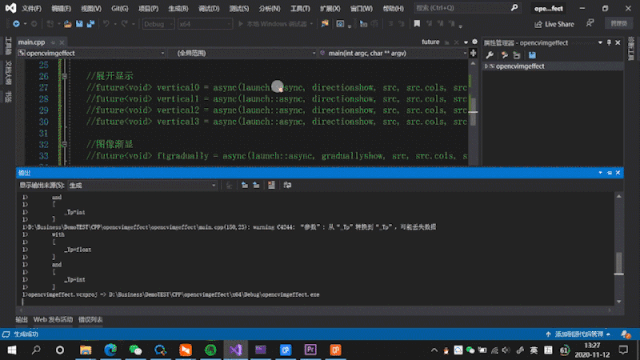

上面的动图中可以看到，左边的是马赛克显示，右边的就是渐渐显示的效果，我们分别来说一下实现方式。

马赛克显示

微卡智享

实现思路



#	实现步骤
1	设置马赛克正方形的大小，将图像分割成多个马赛克
2	把每个马赛克的左上角的坐标点存放到容器中
3	把容器中的坐标点顺序随机打乱
4	遍历已经打乱的容器逐步显示出图像



核心代码

//马赛克显示
//参数：src 源图像，
//      width 源图像宽度，
//      height 源图像高度,
//      sidelength 马赛克的边长
//思路：1.根据设置的边长定义图像中马赛克的正方形小块，
//        把每个小块的左上角坐标记录下来存放到vector的容器中
//      2.然后把vector的容器顺序打乱
//      3.遍历容器里的坐标显示出图像
void mosaicshow(Mat src, int width, int height, int sidelength)
{
  Mat dst = Mat(src.size(), CV_8UC3);
  //定义坐标点容器
  vector<Point2f> vtpoints;


  //遍历图像将正方形小块左上角点存到容器中
  for (int col = 0; col < width; col = col + sidelength) {
    for (int row = 0; row < height; row = row + sidelength) {
      //如果宽度超出图像最右边的正方形点后设置最右边点
      if (col > width - sidelength) {
        col = width - sidelength;
      }
      //如果高度超出图像最下面的正方形高度同上原理
      if (row > height - sidelength) {
        row = height - sidelength;
      }
      //将坐标点存入到容器中
      vtpoints.push_back(Point2f(col, row));
    }
  }


  //打乱容器内的坐标点
  random_shuffle(vtpoints.begin(), vtpoints.end());


  //遍历容器显示每个马赛克
  for (Point2f pt : vtpoints)
  {
    src(Rect(pt.x, pt.y, sidelength, sidelength))
      .copyTo(dst(Rect(pt.x, pt.y, sidelength, sidelength)));
    imshow("mosaicshow", dst);
    waitKey(1);
  }
  waitKey(0);
}

渐显

微卡智享

实现思路



#	实现步骤
1	先从源图复制一个目标图像出来
2	记录下源图像中每个像素点的值
3	循环从黑到白的遍历（n=1....256）
4	遍历的过程中把每个像素点的值*n/256再显示出来



核心代码

//图像渐显
//参数：Mat 源图像，
//      width图像宽度,
//      height图像高度
//思路：1.记录下图像每个像素点的像素值，显示的时候先将屏幕置黑
//      2.循环显示图像N次，每次显示像素值为N/256倍
void graduallyshow(Mat src, int width, int height)
{
  Mat dst;
  dst = src.clone();
  //考虑到三通道RGB的问题，所以宽度这里要乘3
  int tmpwidth = width * 3;
  for (int n = 1; n < 256; ++n) {
    for (int row = 0; row < height; ++row) {
      uchar* data1 = src.ptr<uchar>(row);
      uchar* data2 = dst.ptr<uchar>(row);


      for (int col = 0; col < tmpwidth; ++col) {
        data2[col] = data1[col] * n / 256;
      }
    }
    imshow("graduallyshow", dst);
    waitKey(1);
  }
  cout << "graduallyshow" << endl;
  waitKey(0);
}

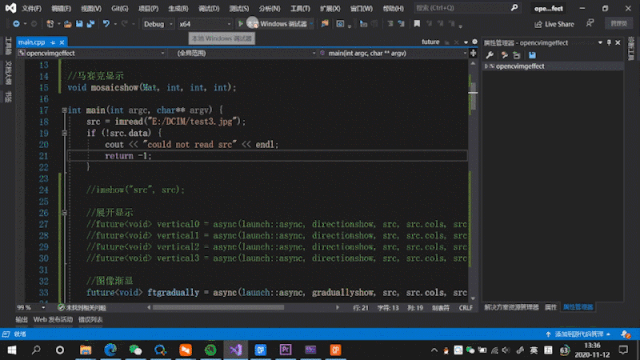

线程调用

调用代码

  //图像渐显
  future<void> ftgradually = async(launch::async, graduallyshow, src, src.cols, src.rows);


  //马赛克显示
  future<void> ftmosaic = async(launch::async, mosaicshow, src, src.cols, src.rows, 20);

实现开头同时显示的方式还是用到了线程，也是上一篇中我们已经用到过的。
