毕业设计-spring boot留学生报名网站管理系统（案例分析）-附源码

摘要

“留学生报名网站管理系统”是统一留学生报名信息的管理系统。现在网络这么普及,为解决这些留学生选着学校报名的难题提供了平台。本设计主要实现集人性化、高效率、便捷等优点于一身的留学生报名网站管理系统，完成轮播图、公告信息、留学资讯（院所概况、资讯分类）、系统用户（管理员、学生用户）、申请指南、专业信息、个人收藏、关于我们等功能模块。系统通过浏览器与服务器进行通信，实现数据的交互与变更。只需通过一台电脑，动动手指就可以操作系统，实现数据通信管理。整个系统的设计过程都充分考虑了数据的安全、稳定及可靠等问题，而且操作过程简单。本系统通过科学的管理方式、便捷的服务提高了工作效率，减少了数据存储上的错误和遗漏。

留学生报名网站管理系统前端部分基于MVVM模式进行开发，采用B/S模式，后端部分基于Java的springboot框架进行开发，数据方面主要采用的是微软的MySQL关系型数据库来作为数据存储媒介，配合前台HTML+CSS 技术完成系统的开发。

关键词：留学生报名网站管理系统;Java语言;springboot框架;数据存储

Spring Boot Management System for international student registration website

Abstract

“International Student Registration Website Management System” is a unified international student registration information management system. Now the internet is so popular that it provides a platform to solve the problem of these foreign students choosing schools to register. This design mainly realizes the humanization, the high efficiency, the convenience and so on merit in one body foreign student registration website management system, complete rotation map, announcement information, study abroad information (Institute profile, information classification) , system users (administrator, student users) , application guide, professional information, personal collection, about us and other functional modules. The system communicates with the server through the browser to realize the data interaction and change. Just through a computer, the finger can operate the system to achieve data communication management. The whole system design process has fully considered the data security, stability and reliability, and the operation process is simple. The system improves work efficiency and reduces errors and omissions in data storage through scientific management and convenient service.

The front-end of the management system for international student registration website is developed based on MVVM mode, B/s mode, and the back-end is developed based on springboot framework of Java, data is mainly used by Microsoft's MySQL relational database as a data storage medium, with the foreground HTML + CSS technology to complete the development of the system.

Key words: data communication; Java language; Spring boot framework; data storage

随着计算机技术的飞速发展和高等教育体制改革的不断深入，现计算机技术已进入网络时代。使用计算机进行信息控制，不仅提高了工作效率，而且大大的提高了安全性。为了适应新的发展形势需要,充分利用现有的院校网络资源，进一步加强留学生报名信息的科学管理，系统记载留学生基本档案情况、网上报名信息等基本情况，为留学生报名提供全面系统的数据，提高工作效率，实现数据共享，使各院校能够对留学生报名基本信息更好地管理。

信息网络化的发展及院校办公自动化的提高，传统的人工建档管理方法和纸质保存方式在处理庞大的留学生信息时已显得力不从心。院校信息和专业信息数目越来越多，依然维持着人力进行报名管理，必然会造成工作效率低，工作错误增高的问题。如何有效的对留学生考试报名信息进行管理，以及充分利用这些档案的价值，是目前迫切需要解决的问题。

本文主要综述了系统的开发背景、选题的目的意义。对论文研究中所用到的理论、技术的介绍。描述了系统的需求分析过程，包括系统的基本情况描述，系统功能分析，可行性分析以及软硬件环境要求。对系统的总体设计过程做了阐述，主要包括系统的整体功能模块分析，功能模块细分与设计。对系统的详细设计过程做了阐述，主要包括系统的数据库设计和界面设计。对本系统进行了测试，主要包括测试目标，测试准则以及根据测试目标和测试准则进行黑盒测试和白盒测试。

1. 开发现状

目前，国内外留学生报名管理系统采取的方式主要有：一，纯人工管理；二，利用一些建立在过时的系统底板上的系统进行管理。这两种方法目前看来有很大弊端：前者由于管理人员文化程度不一，可能在信息处理过程中出现记录丢失、信息传达有误等问题，同时人工文件难以保存，档案记录容易损坏或者丢失；后者在一定程度上满足了信息处理和保存的问题，但由于系统陈旧，存在信息泄露的风险。在当今现代化社会，任何院校，需要一个建立在新型系统上的管理系统以规范院校报名本身的运营管理，提高管理水平、工作效率，实现利益的最大化。

现如今国内外已出现多种留学生报名网站管理系统，其技术类型也多种多样，如基于FTP、JSP系统所设计的管理软件，针对国内外对留学生报名网站管理系统的需求，一个合格的管理系统，其软件功能要齐全完备，操作简捷，同时系统要具备一定的成长性、灵活性，可不断完善，提升自身的信息安全系数。

1. 本文的组织结构

第一章是绪论，本文章的开头部分，对本题目的研究背景和研究意义等一些做文字性的描述。

第二章研究了留学生报名网站管理系统的所采用的开发技术和开发工具。

第三章是系统分析部分，包括系统总体需求描述、功能性角度分析系统需求、非功能性等各个方面分析系统是否可以实现。

第四章是系统设计部分，本文章的重要部分，提供了系统架构的详细设计和一些主要功能模块的设计说明。

第五章是系统的具体实现，介绍系统的各个模块的具体实现。

第六章在前几章的基础上对系统进行测试和运行。

最后对系统进行了认真的总结，以此对未来有一个新的展望。

相关技术介绍
1. MVC

MVC，即 Model 模型、View 视图，及 Controller 控制器。

View：视图，为用户提供使用界面，与用户直接进行交互。

Model：模型，承载数据，并对用户提交请求进行计算的模块。其分为两类：一类称为数据承载 Bean：实体类，专门用户承载业务数据的，如 Student、User 等一类称为业务处理 Bean：指 Service 或 Dao 对象，专门用于处理用户提交请求的。

Controller：控制器，用于将用户请求转发给相应的 Model 进行处理，并根据 Model 的计算结果向用户提供相应响应。

MVC 架构程序的工作流程：

（1）用户通过 View 页面向服务端提出请求，可以是表单请求、超链接请求、AJAX 请求等

（2）服务端 Controller 控制器接收到请求后对请求进行解析，找到相应的 Model 对用户请求进行处理

（3）Model 处理后，将处理结果再交给 Controller

（4）Controller 在接到处理结果后，根据处理结果找到要作为向客户端发回的响应 View 页面。页面经渲染（数据填充）后，再发送给客户端。

1. Mysql数据库

科技的进步，给日常带来许多便利：教室的投影器用到了虚拟成像技术，数码相机用到了光电检测技术，比如超市货物进出库的记录需要一个信息仓库。这个信息仓库就是数据库，而这次的留学生报名网站管理系统也需要这项技术的支持[7]。

用MySQL这个软件，是因为它能接受多个使用者访问，而且里面存在Archive等。它会先把数据进行分类，然后分别保存在表里，这样的特别操作就会提高数据管理系统自身的速度，让数据库能被灵活运用。MySQL的代码是公开的，而且允许别人二次编译升级。这个特点能够降低使用者的成本，再搭配合适的软件后形成一个良好的网站系统。虽然它有缺点，但是综合各方面来说，它是使用者的主流运用的对象[8]。

1. B/S结构

B/S架构采取浏览器请求，服务器响应的工作模式。

用户可以通过浏览器去访问Internet上由Web服务器产生的文本、数据、图片、动画、视频点播和声音等信息；

而每一个Web服务器又可以通过各种方式与数据库服务器连接，大量的数据实际存放在数据库服务器中；

从Web服务器上下载程序到本地来执行，在下载过程中若遇到与数据库有关的指令，由Web服务器交给数据库服务器来解释执行，并返回给Web服务器，Web服务器又返回给用户。在这种结构中，将许许多多的网连接到一块，形成一个巨大的网，即全球网。而各个企业可以在此结构的基础上建立自己的Internet。

在 B/S 模式中，用户是通过浏览器针对许多分布于网络上的服务器进行请求访问的，浏览器的请求通过服务器进行处理，并将处理结果以及相应的信息返回给浏览器，其他的数据加工、请求全部都是由Web Server完成的。通过该框架结构以及植入于操作系统内部的浏览器，该结构已经成为了当今软件应用的主流结构模式。

1. Spring框架

Spring框架是Java平台上的一种开源应用框架，提供具有控制反转特性的容器。尽管Spring框架自身对编程模型没有限制，但其在Java应用中的频繁使用让它备受青睐，以至于后来让它作为EJB（EnterpriseJavaBeans）模型的补充，甚至是替补。Spring框架为开发提供了一系列的解决方案，比如利用控制反转的核心特性，并通过依赖注入实现控制反转来实现管理对象生命周期容器化，利用面向切面编程进行声明式的事务管理，整合多种持久化技术管理数据访问，提供大量优秀的Web框架方便开发等等。Spring框架具有控制反转（IOC）特性，IOC旨在方便项目维护和测试，它提供了一种通过Java的反射机制对Java对象进行统一的配置和管理的方法。Spring框架利用容器管理对象的生命周期，容器可以通过扫描XML文件或类上特定Java注解来配置对象，开发者可以通过依赖查找或依赖注入来获得对象。Spring框架具有面向切面编程（AOP）框架，SpringAOP框架基于代理模式，同时运行时可配置；AOP框架主要针对模块之间的交叉关注点进行模块化。Spring框架的AOP框架仅提供基本的AOP特性，虽无法与AspectJ框架相比，但通过与AspectJ的集成，也可以满足基本需求。Spring框架下的事务管理、远程访问等功能均可以通过使用SpringAOP技术实现。Spring的事务管理框架为Java平台带来了一种抽象机制，使本地和全局事务以及嵌套事务能够与保存点一起工作，并且几乎可以在Java平台的任何环境中工作。Spring集成多种事务模板，系统可以通过事务模板、XML或Java注解进行事务配置，并且事务框架集成了消息传递和缓存等功能。Spring的数据访问框架解决了开发人员在应用程序中使用数据库时遇到的常见困难。它不仅对Java:JDBC、iBATS/MyBATIs、Hibernate、Java数据对象（JDO）、ApacheOJB和ApacheCayne等所有流行的数据访问框架中提供支持，同时还可以与Spring的事务管理一起使用，为数据访问提供了灵活的抽象。Spring框架最初是没有打算构建一个自己的WebMVC框架，其开发人员在开发过程中认为现有的StrutsWeb框架的呈现层和请求处理层之间以及请求处理层和模型之间的分离不够，于是创建了SpringMVC。

1. tomcat服务器

Tomcat软件是在一个开放的、参与式的环境中开发的，许多人都喜欢使用它[13]。它可以独立的被应用，却不适用于并发访问较高的情况。它是一个小型的服务连接器，程序员用它来测试服务器页面。Tomcat服务器的性能稳定、容易上手、不需要消费即可获得等，这些益处抓住开发者的眼球，使用者擢发难数[14]。

系统分析
1. 可行性分析

本次设计基于B/S 模式下，运用Springboot框架，采用的是MySQL数据库和Myeclipse实现，总体的可行性共分为以下三个方面。

1. 1. 技术可行性分析

所谓的技术可行性就是在限定时间，前期拟定的功能能否被满足。在开发设计上是否会遇上解决不了的问题。做完的项目能否被很好地应用，如果存在缺点在后期的维护上是否存在很大的难度。在对这个系统评估后，认定已存在的技术能达成目标。用JSP技术来实现动态的页面，嵌入低依赖性的设计模式，灵活的数据库，配合稳定的服务器，整个系统的运行效率大大提升。由此可见，在技术层面达成目标不是非非之想。

1. 1. 经济可行性分析

在项目上使用的工具大部分都是是当下流行开源免费的，所以在开发前期，开发时用于项目的经费将会大大降低，不会让开发该软件在项目启动期受到经费的影响，所以经济上还是可行的。尽量用最少的花费去满足用户的需求。省下经费用于人工费，以及设备费用。将在无纸化，高效率的道路上越走越远。

1. 1. 操作可行性分析

本系统实现功能的操作很简单，普通电脑的常见配置就可以运行本软件，并且只要粗通电脑使用的基本常识就可以流畅的使用本软件。电脑具备连接互联网的能力，并且可以正常访问系统，并不需要操作者有什么高超的能力，只需了解业务流程，并且按照专业知识进行正确操作即可，所以留学生报名网站管理系统具备操作可行性。

1. 功能需求分析

在系统开发设计前，应该对功能做初步设想，清楚这个管理系统有什么板块，每个板块有什么功能，整体的设计是否满足使用者的需求，接着对所开发的系统功能进行的详细分析总结，从而设计出完整的系统并将其实现。用户和开发人员的交流分析，使其达到最佳理解程度，使系统功能达到最佳。

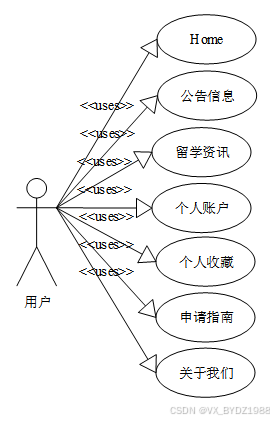

用户用例图如下所示。

图3-1 用户用例图

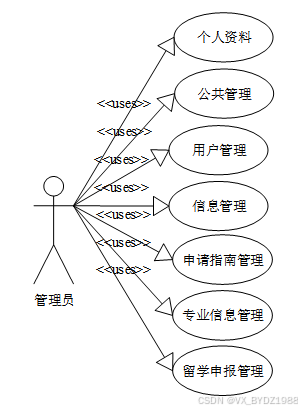

管理员用例图如下所示。

图3-2 管理员用例图

留学生报名网站管理系统在对需求做解析后，整个系统主要分为两个部分：管理员和用户，每个模块下的分支功能不一样。对功能做出如下说明：

用户模块：

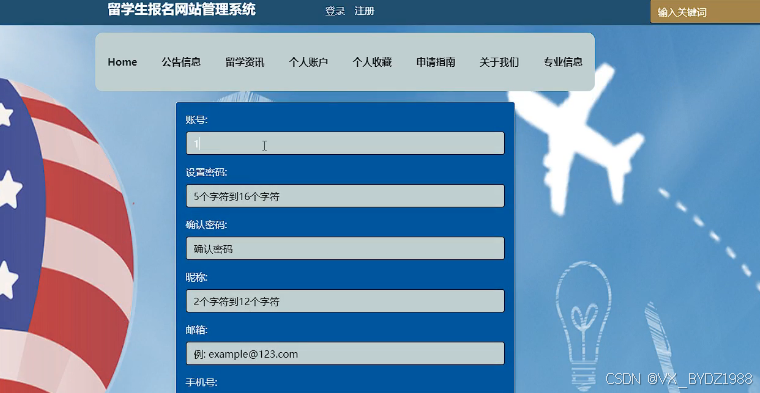

账号注册。

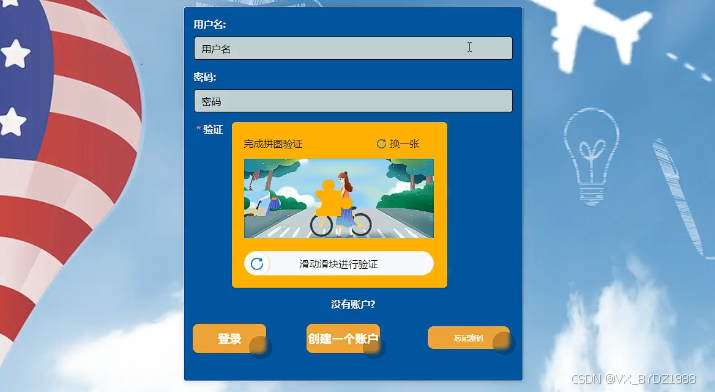

账号登录认证。

个人资料：修改个人信息，修改密码。

公告信息：浏览公告信息。
留学资讯：浏览留学资讯内容，热门文章，点击可以收藏，点赞和评论资讯内容。
个人收藏：查看所有收藏点赞内容。
申请指南：可以搜索指南标题，指南类型，查看申请指南详情，点击进去可以下载材料等操作。
关于我们：用户可以搜索文章标题，文章类型，查看学校的文章内容详情，可以点赞收藏和评论。
专业信息：可以搜索院校名称，专业名称，查看院校详情内容，包括学费信息，用户可以点击申报填写申报信息。
留学申报：查看申报信息，审核状态。
学费缴纳：留学申报审核通过后，可在此查看学费缴费信息，支付学费费用。

管理员模块：

个人资料：修改个人信息，修改密码。
公共管理：对轮廓图，公告信息内容的发布管理。

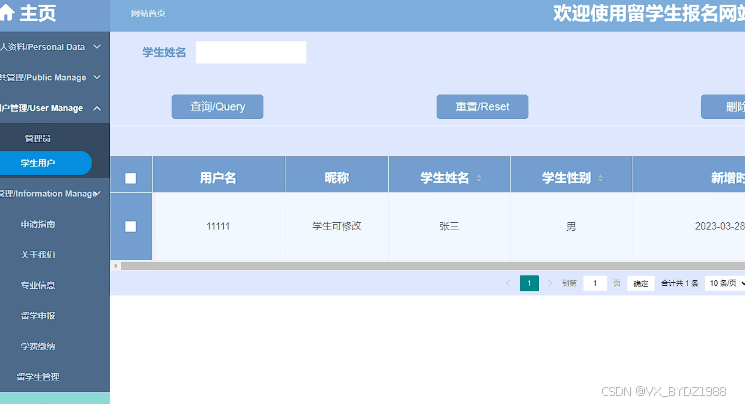

用户管理：管理和所有注册用户信息资料，可以删除添加修改等功能。
信息管理：管理和发布留学资讯内容，资讯分类等操作。

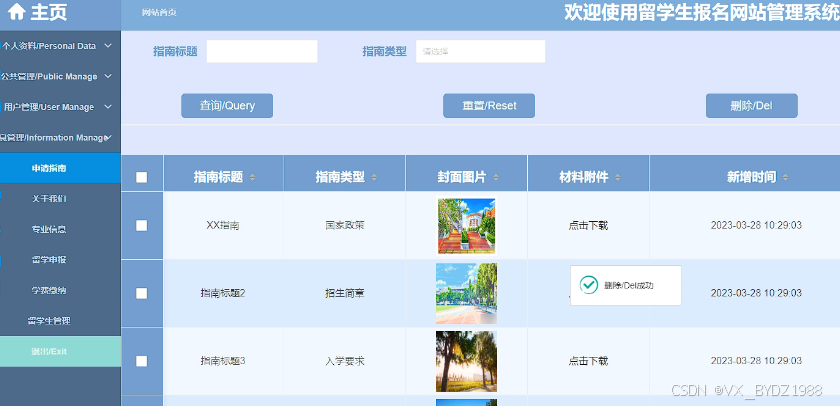

申请指南管理：管理员可以发布申请指南信息内容，包括指南标题，指南类型，上传图片，材料附件等信息，也可以对其进行删除和修改操作。
关于我们管理：管理员可以发布文章信息内容，包括文章标题，文章类型，上传图片，内容详情等信息，也可以对其进行删除和修改操作。
专业信息管理：管理员可以发布专业信息内容，包括院校名称，专业名称，学费信息，申请要求，学位介绍等信息，也可以对其进行删除和修改操作。
留学申报管理：可以查询，新增，删除和修改留学申报信息，申报人员，提交审核状态。
学费缴纳管理：可以查看所有缴费情况，缴费信息，支付状态等。
留学生管理：可以查看和新增留学生信息资料，包括姓名，国籍，留学院校，留学时间，学生学籍等信息，也可以对其进行删除和修改操作。

非功能需求分析

系统非功能需求有非常多，比如性能需求、可承载最大用户数、稳定性、易用性需求等。本系统分析时考虑到易用性需求，因为系统是给人使用的，所以必须充分从用户的角度出发，考虑用户体验，使系统易理解易上手易操作。

1. 数据流程分析

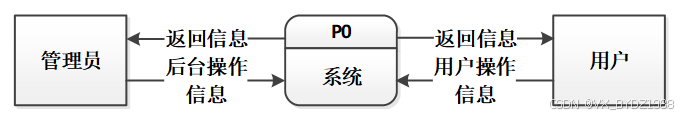

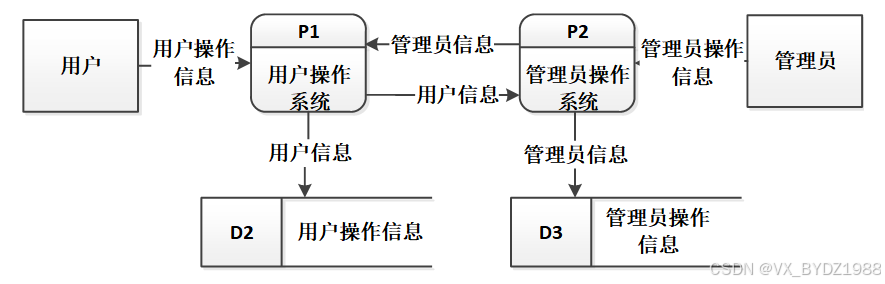

零层数据流程图包括了登录注册、用户功能和检索维护等模块，在登录注册模块使用到的数据存储有用户账户文档，用户功能模块需要的存储是用户各功能模块数据文档，检索维护是使用以上这些数据文档通过关键词进行检索。

系统的零层数据流图如下图所示。

图3-2系统数据流图（零层）

一层数据流程图是对零层数据流程图的细化，将登录注册细分为填制登录注册数据和完善数据，用户功能细分为用户基本功能和用户主要功能。

系统的一层数据流图如下图所示。

图3-3系统数据流图（一层）

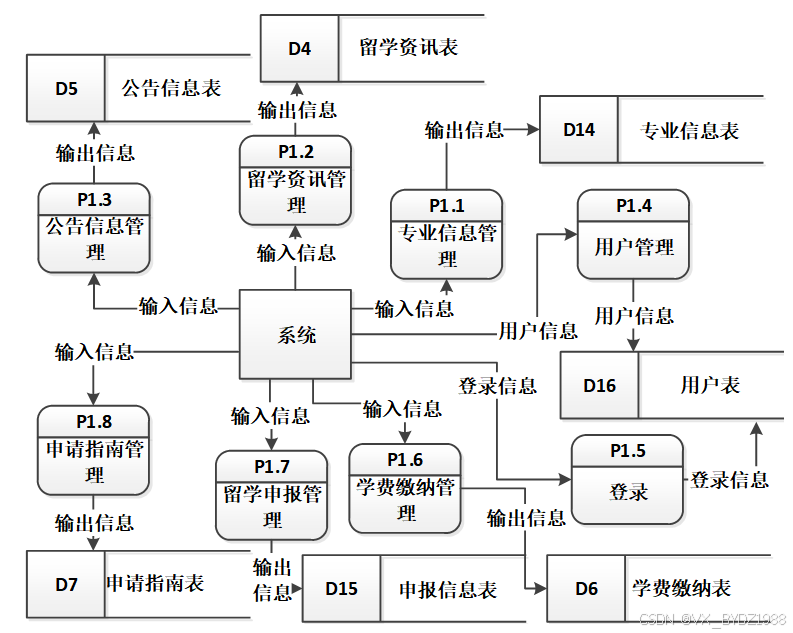

二层数据流程是对一层数据流层图中填写登录注册信息、用户功能的细化。即：填写登录注册信息细化为填制信息、后台审核，用户功能细化为公告信息、留学资讯、申请指南、个人收藏、关于我们、专业信息、留学申报等操作。

系统的二层数据流图如下图所示。

图3-4系统数据流图（二层）

系统设计
1. 系统架构设计

目前B/S体系的系统主要的数据访问方式是：通过浏览器页面用户可以进入系统，系统可以自动对用户向服务器发送的请求进行处理，处理请求是在系统后台中进行的，用户在浏览器页面上进行相应操作，就能够看到服务端传递的处理结果。留学生报名网站管理系统主要分为视图-模型-控制三层架构设计。在视图层中，主要是操作在服务器端向客户端反馈并显示的数据，在模型层中，主要处理相关的业务逻辑、数据整合等，最后的控制层它介于视图和模型之间，主要是调整两层之间的关系，最终落实数据的传递。

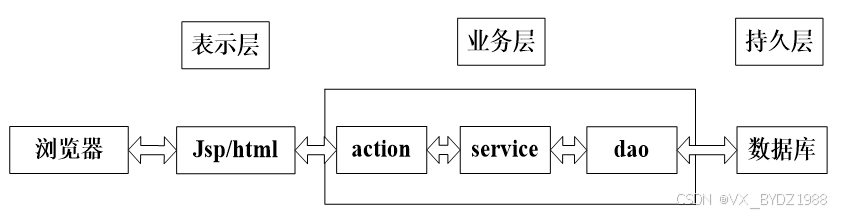

系统架构图如下图所示。

图4-1系统架构图

1. 系统功能结构

系统设计的目的是分析系统包括的所有功能结构，为开发人员设计开发和实现系统做好准备工作。经过前期的需求调查、分析和整理之后，确定的总体需求主要包括多个模块，分别是：轮播图、公告信息、留学资讯、个人收藏、申请指南、关于我们、专业信息、个人资料、留学申报、学费缴纳）。系统整体角色分为二个部分，一是用户、二是管理员。权限分布也是很明显，用户是在除去浏览信息之外还具有查询和管理自己账户信息、个人收藏、留学申报、学费缴纳等权限；管理员是最高权限拥有者。

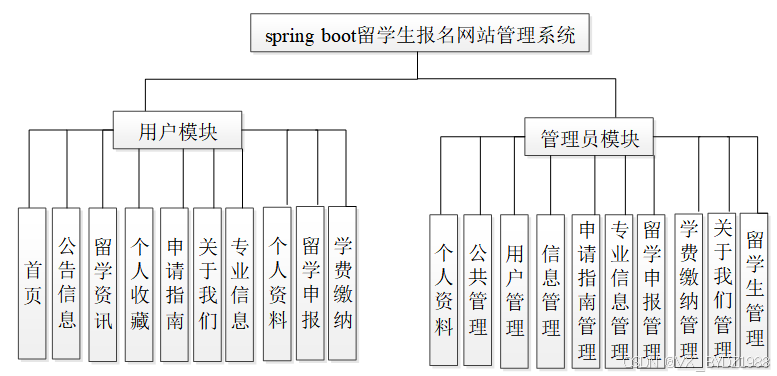

系统功能结构图如下图所示。

图4-2系统功能结构图

1. 功能模块设计

用户管理模块

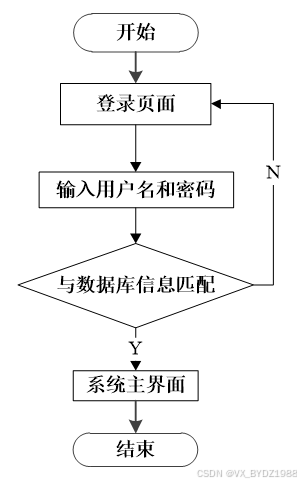

该模块是为所有用户登录设计的，如用户登录后只能进行自己的普通功能操作(如个人信息修改），管理员能对整个系统的数据进行管理，主要是用户的登录权限以及用户登录后在系统里的操作权限。

轮播图模块

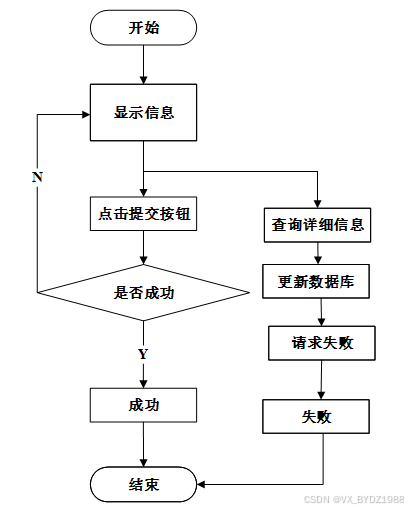

操作人来录入轮播图数据，点击轮播图录入按钮，依次填写要录入的轮播图数据，点击提交按钮，将数据提交至数据库，然后刷新轮播图数据页面，每条数据右边有删除和编辑按钮，来完成相应的删除和更新功能。

公告信息模块

操作人来录入通知公告数据，点击通知公告录入按钮，依次填写要录入的通知公告数据，点击提交按钮，将数据提交至数据库，然后刷新通知公告数据页面，每条数据右边有删除和编辑按钮，来完成相应的删除和更新功能。

信息管理模块

操作人来录入留学资讯管理数据，点击录入按钮，依次填写要录入的数据，点击提交按钮，将数据提交至数据库，然后刷新资讯管理页面，每条数据右边有删除和编辑按钮，来完成相应的删除和更新功能。

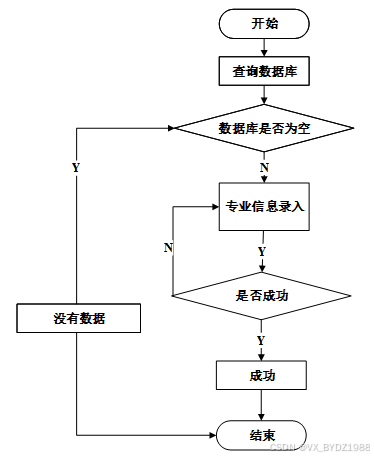

专业信息模块

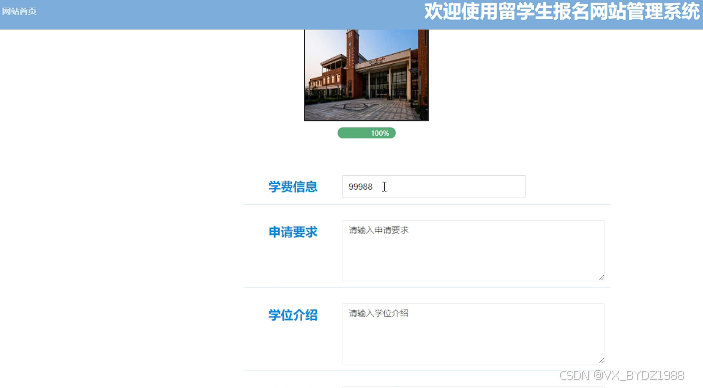

管理员点击专业信息，点击添加专业信息，填写院校名称，专业名称，院校详情，学费信息，申请要求，学位介绍等数据，提交成功后，通知数据页面刷新，新数据成功载入页面。

申请指南模块

管理员点击专业信息，点击详情，提交指南标题，指南类型，图片，材料附件等信息，提交成功后，通知数据页面刷新，新数据成功载入页面。

学费缴纳模块

管理员点击学费缴纳信息，点击详情，提交缴费情况，缴费信息，支付状态，提交成功后，通知数据页面刷新，新数据成功载入页面。

1. 数据库设计
  1. 概念模型

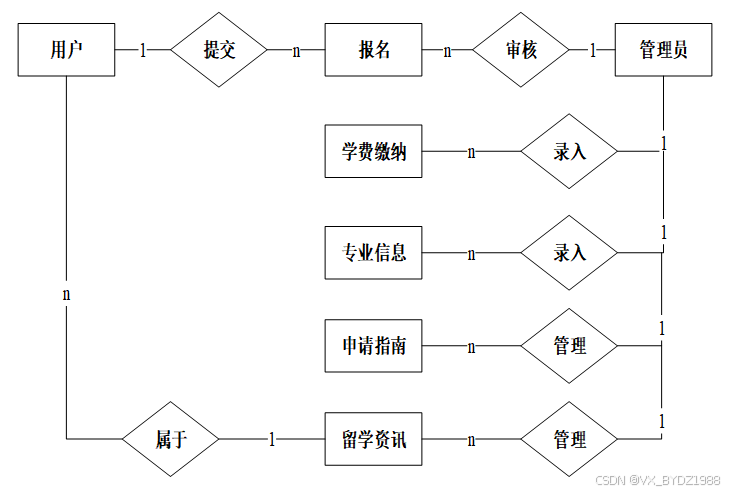

对于一个要开发的系统来说，E-R图可以让别人能更快更轻松的了解此系统的事务及它们之间的关系。根据系统分析阶段所得出的结论确定了在留学生报名网站管理系统中存在着多个实体分别是用户、管理员、专业信息、申请指南、留学申报、学费缴纳、留学资讯。

系统总体ER图如下图所示。

图4-4系统总体ER图

1. 1. 关系模型

管理员（管理员id、用户名、密码、权限）

用户（用户id、工号、密码、用户姓名、性别、身份证、电话、邮箱、部门、职位、职称、是否审核）

轮播图（轮播图id、标题、图片）

资讯分类（资讯分类id、类型名称、创建时间、更新时间）

专业信息（专业信息id、院校名称、专业名称、封面图片、院校详情、学费信息）

学费缴纳（缴费信息id、用户、用户姓名、院校名称、专业名称、缴费类型、缴费时间、支付状态）

申请指南（申请指南信息id、指南标题、指南类型、图片、材料附件）

1. 1. 数据表

数据库逻辑结构就是将E-R图在数据库中用具体的字段进行描述。用字段和数据类型描述来使对象特征实体化，最后形成具有一定逻辑关系的数据库表结构。留学生报名网站管理系统所需要的部分数据结构表如下表所示。

1. 表application_for_studying_abroad (留学申报)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	application_for_studying_abroad_id	int	10	0	N	Y		留学申报ID
2	name_of_institution	varchar	64	0	Y	N		院校名称
3	major_name	varchar	64	0	Y	N		专业名称
4	tuition_information	varchar	64	0	Y	N		学费信息
5	declaration_personnel	int	10	0	Y	N	0	申报人员
6	student_name	varchar	64	0	Y	N		学生姓名
7	date_of_declaration	date	10	0	Y	N		申报日期
8	application_materials	varchar	255	0	Y	N		申报材料
9	contact_information	varchar	64	0	Y	N		联系方式
10	e_mail_address	varchar	64	0	Y	N		邮箱地址
11	remarks	text	65535	0	Y	N		备注信息
12	examine_state	varchar	16	0	N	N	未审核	审核状态
13	examine_reply	varchar	16	0	Y	N		审核回复
14	recommend	int	10	0	N	N	0	智能推荐
15	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
16	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表application_guide (申请指南)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	application_guide_id	int	10	0	N	Y		申请指南ID
2	guide_title	varchar	64	0	Y	N		指南标题
3	guide_type	varchar	64	0	Y	N		指南类型
4	cover_photo	varchar	255	0	Y	N		封面图片
5	material_accessories	varchar	255	0	Y	N		材料附件
6	details	longtext	2147483647	0	Y	N		详情信息
7	recommend	int	10	0	N	N	0	智能推荐
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表auth (用户权限管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	auth_id	int	10	0	N	Y		授权ID：
2	user_group	varchar	64	0	Y	N		用户组：
3	mod_name	varchar	64	0	Y	N		模块名：
4	table_name	varchar	64	0	Y	N		表名：
5	page_title	varchar	255	0	Y	N		页面标题：
6	path	varchar	255	0	Y	N		路由路径：
7	position	varchar	32	0	Y	N		位置：
8	mode	varchar	32	0	N	N	_blank	跳转方式：
9	add	tinyint	3	0	N	N	1	是否可增加：
10	del	tinyint	3	0	N	N	1	是否可删除：
11	set	tinyint	3	0	N	N	1	是否可修改：
12	get	tinyint	3	0	N	N	1	是否可查看：
13	field_add	text	65535	0	Y	N		添加字段：
14	field_set	text	65535	0	Y	N		修改字段：
15	field_get	text	65535	0	Y	N		查询字段：
16	table_nav_name	varchar	500	0	Y	N		跨表导航名称：
17	table_nav	varchar	500	0	Y	N		跨表导航：
18	option	text	65535	0	Y	N		配置：
19	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
20	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

1. 表international_student_management (留学生管理)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	international_student_management_id	int	10	0	N	Y		留学生管理ID
2	student_name	varchar	64	0	Y	N		学生姓名
3	student_gender	varchar	64	0	Y	N		学生性别
4	student_nationality	varchar	64	0	Y	N		学生国籍
5	overseas_universities	varchar	64	0	Y	N		留学院校
6	major_name	varchar	64	0	Y	N		专业名称
7	study_time	date	10	0	Y	N		留学时间
8	student_status	text	65535	0	Y	N		学生学籍
9	recommend	int	10	0	N	N	0	智能推荐
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表professional_information (专业信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	professional_information_id	int	10	0	N	Y		专业信息ID
2	name_of_institution	varchar	64	0	Y	N		院校名称
3	major_name	varchar	64	0	Y	N		专业名称
4	cover_photo	varchar	255	0	Y	N		封面图片
5	tuition_information	varchar	64	0	Y	N		学费信息
6	application_requirements	text	65535	0	Y	N		申请要求
7	degree_introduction	text	65535	0	Y	N		学位介绍
8	employment_situation	text	65535	0	Y	N		就业情况
9	professional_introduction	longtext	2147483647	0	Y	N		专业介绍
10	hits	int	10	0	N	N	0	点击数
11	recommend	int	10	0	N	N	0	智能推荐
12	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
13	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表slides (轮播图)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	slides_id	int	10	0	N	Y		轮播图ID：
2	title	varchar	64	0	Y	N		标题：
3	content	varchar	255	0	Y	N		内容：
4	url	varchar	255	0	Y	N		链接：
5	img	varchar	255	0	Y	N		轮播图：
6	hits	int	10	0	N	N	0	点击量：
7	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
8	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

1. 表tuition_payment (学费缴纳)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	tuition_payment_id	int	10	0	N	Y		学费缴纳ID
2	name_of_institution	varchar	64	0	Y	N		院校名称
3	major_name	varchar	64	0	Y	N		专业名称
4	declaration_personnel	int	10	0	Y	N	0	申报人员
5	student_name	varchar	64	0	Y	N		学生姓名
6	tuition_fee_amount	varchar	64	0	Y	N		学费金额
7	pay_state	varchar	16	0	N	N	未支付	支付状态
8	pay_type	varchar	16	0	Y	N		支付类型: 微信、支付宝、网银
9	recommend	int	10	0	N	N	0	智能推荐
10	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
11	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表student_users (学生用户)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	student_users_id	int	10	0	N	Y		学生用户ID
2	student_name	varchar	64	0	Y	N		学生姓名
3	student_gender	varchar	64	0	Y	N		学生性别
4	student_nationality	varchar	64	0	Y	N		学生国籍
5	examine_state	varchar	16	0	N	N	已通过	审核状态
6	recommend	int	10	0	N	N	0	智能推荐
7	user_id	int	10	0	N	N	0	用户ID
8	create_time	datetime	19	0	N	N	CURRENT_TIMESTAMP	创建时间
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间

1. 表collect (收藏)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	collect_id	int	10	0	N	Y		收藏ID：
2	user_id	int	10	0	N	N	0	收藏人ID：
3	source_table	varchar	255	0	Y	N		来源表：
4	source_field	varchar	255	0	Y	N		来源字段：
5	source_id	int	10	0	N	N	0	来源ID：
6	title	varchar	255	0	Y	N		标题：
7	img	varchar	255	0	Y	N		封面：
8	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
9	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

1. 表user (用户账户：用于保存用户登录信息)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	user_id	mediumint	8	0	N	Y		用户ID：[0,8388607]用户获取其他与用户相关的数据
2	state	smallint	5	0	N	N	1	账户状态：[0,10](1可用\|2异常\|3已冻结\|4已注销)
3	user_group	varchar	32	0	Y	N		所在用户组：[0,32767]决定用户身份和权限
4	login_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	上次登录时间：
5	phone	varchar	11	0	Y	N		手机号码：[0,11]用户的手机号码，用于找回密码时或登录时
6	phone_state	smallint	5	0	N	N	0	手机认证：[0,1](0未认证\|1审核中\|2已认证)
7	username	varchar	16	0	N	N		用户名：[0,16]用户登录时所用的账户名称
8	nickname	varchar	16	0	Y	N		昵称：[0,16]
9	password	varchar	64	0	N	N		密码：[0,32]用户登录所需的密码，由6-16位数字或英文组成
10	email	varchar	64	0	Y	N		邮箱：[0,64]用户的邮箱，用于找回密码时或登录时
11	email_state	smallint	5	0	N	N	0	邮箱认证：[0,1](0未认证\|1审核中\|2已认证)
12	avatar	varchar	255	0	Y	N		头像地址：[0,255]
13	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：

1. 表user_group (用户组：用于用户前端身份和鉴权)

编号	名称	数据类型	长度	小数位	允许空值	主键	默认值	说明
1	group_id	mediumint	8	0	N	Y		用户组ID：[0,8388607]
2	display	smallint	5	0	N	N	100	显示顺序：[0,1000]
3	name	varchar	16	0	N	N		名称：[0,16]
4	description	varchar	255	0	Y	N		描述：[0,255]描述该用户组的特点或权限范围
5	source_table	varchar	255	0	Y	N		来源表：
6	source_field	varchar	255	0	Y	N		来源字段：
7	source_id	int	10	0	N	N	0	来源ID：
8	register	smallint	5	0	Y	N	0	注册位置:
9	create_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	创建时间：
10	update_time	timestamp	19	0	N	N	CURRENT_TIMESTAMP	更新时间：

系统实现
1. 登录模块的实现

系统的登录窗口是用户的入口，用户只有在登录成功后才可以进入访问。通过在登录提交表单，后台处理判断是否为合法用户，进行页面跳转，进入系统中去。

登录合法性判断过程：用户输入账号和密码后，系统首先确定输入输入数据合法性，然后在login.jsp页面发送登录请求，调用src下的mainctrl类的dopost方法来验证。

用户登录模块的IPO如下所示：

输入：用户名和密码。

处理：

1）检测用户输入的账号、密码是否正确及在数据库已对应存在。

2）从数据库中提取记录，并储存在本地的session中（timeout默认=30min）。

3）根据用户名，将其显示在系统首页上。

输出：是否成功的信息。

登录流程图如下所示。

图5-1登录流程图

系统登录界面如下所示。

图5-2系统登录界面

用户登录的逻辑代码如下所示。

/**

* 登录

* @param data

* @param httpServletRequest

* @return

@PostMapping("login")

public Map<String, Object> login(@RequestBody Map<String, String> data, HttpServletRequest httpServletRequest) {

log.info("[执行登录接口]");

String username = data.get("username");

String email = data.get("email");

String phone = data.get("phone");

String password = data.get("password");

List resultList = null;

Map<String, String> map = new HashMap<>();

if(username != null && "".equals(username) == false){

map.put("username", username);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(email != null && "".equals(email) == false){

map.put("email", email);

resultList = service.select(map, new HashMap<>()).getResultList();

}

else if(phone != null && "".equals(phone) == false){

map.put("phone", phone);

resultList = service.select(map, new HashMap<>()).getResultList();

}else{

return error(30000, "账号或密码不能为空");

}

if (resultList == null || password == null) {

return error(30000, "账号或密码不能为空");

}

//判断是否有这个用户

if (resultList.size()<=0){

return error(30000,"用户不存在");

}

User byUsername = (User) resultList.get(0);

Map<String, String> groupMap = new HashMap<>();

groupMap.put("name",byUsername.getUserGroup());

List groupList = userGroupService.select(groupMap, new HashMap<>()).getResultList();

if (groupList.size()<1){

return error(30000,"用户组不存在");

}

UserGroup userGroup = (UserGroup) groupList.get(0);

//查询用户审核状态

if (!StringUtils.isEmpty(userGroup.getSourceTable())){

String sql = "select examine_state from "+ userGroup.getSourceTable() +" WHERE user_id = " + byUsername.getUserId();

String res = String.valueOf(service.runCountSql(sql).getSingleResult());

if (res==null){

return error(30000,"用户不存在");

}

if (!res.equals("已通过")){

return error(30000,"该用户审核未通过");

}

//查询用户状态

if (byUsername.getState()!=1){

return error(30000,"用户非可用状态，不能登录");

}

String md5password = service.encryption(password);

if (byUsername.getPassword().equals(md5password)) {

// 存储Token到数据库

AccessToken accessToken = new AccessToken();

accessToken.setToken(UUID.randomUUID().toString().replaceAll("-", ""));

accessToken.setUser_id(byUsername.getUserId());

tokenService.save(accessToken);

// 返回用户信息

JSONObject user = JSONObject.parseObject(JSONObject.toJSONString(byUsername));

user.put("token", accessToken.getToken());

JSONObject ret = new JSONObject();

ret.put("obj",user);

return success(ret);

} else {

return error(30000, "账号或密码不正确");

}

1. 用户子系统模块的实现
  1. 用户首页模块

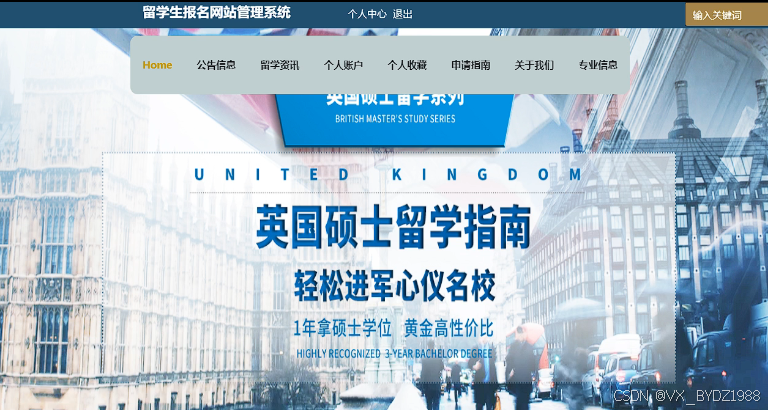

系统呈现出一种简洁大方的首页：界面简约、鳞次栉比，用户能轻车熟路的使用。出于对系统使用群体广泛的顾虑，应有良好性能的后台。如下图所示为系统的首页界面。

图5-3系统首页界面

1. 1. 注册模块

此页面实现用户的注册，必须注册登录后才能使用系统大部分功能，用户名不允许重复如果重复将会注册失败，并弹出相应的提示，通过js实现对输入的验证。

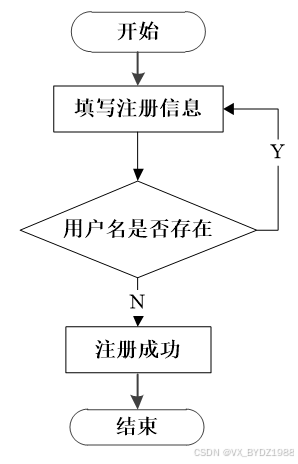

用户注册流程图如下所示。

图5-4用户注册流程图

用户注册界面如下图所示。

图5-5用户注册界面

1. 1. 专业信息模块

用户点击专业信息，可以搜索院校名称，专业名称，查看院校详情内容，包括学费信息，用户可以点击申报填写申报信息。

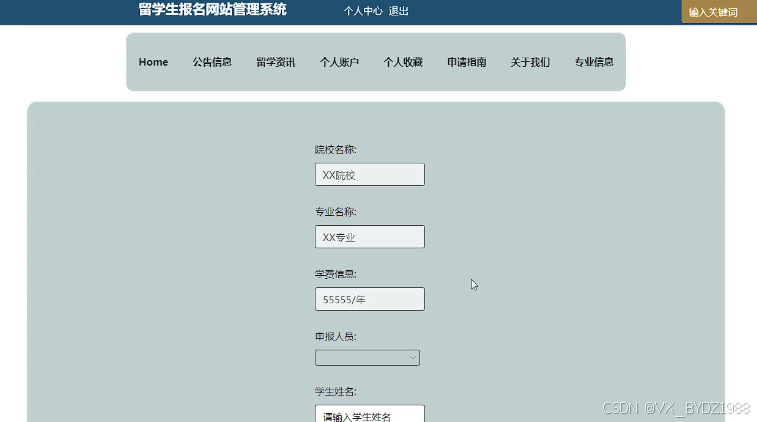

专业信息申报提交界面如图所示。

图5-6申报提交界面

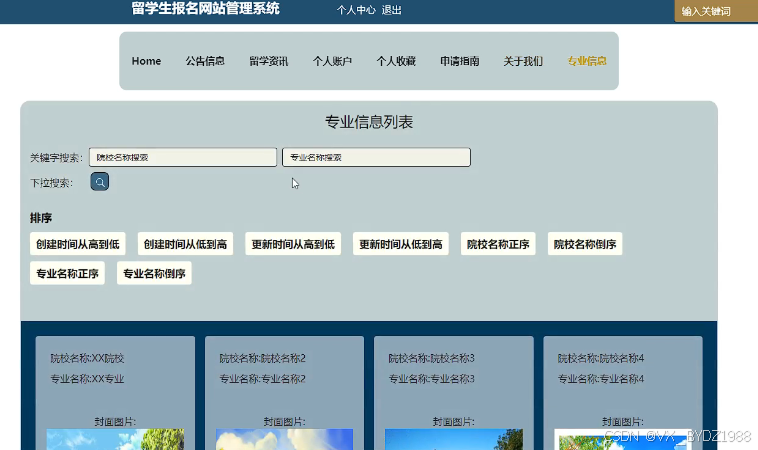

专业信息界面如图所示。

图5-7专业信息界面

1. 管理员子系统模块的实现
  1. 用户管理模块

管理员在yhzhgl查看用户信息，先使用sql语句查询出所有用户表的数据，然后调用PageManager.getPages(url,4,sql, request )，返回一个ArrayList的对象，在for循环里，使用jsp得到每个ArrayList对象的数据，在jsp页面中解析ArrayList对象，得到其各个键值对的值。

用户管理界面如下图所示。

图5-8用户管理界面

1. 1. 个人资料模块

用户点击登录填写账号信息登录后，会切换内容为“某某用户欢迎您”和历史订单，并给出注销链接。当用户登录成功后会将个人信息保存在session作用域中，点击自己的用户名时，会跳转到个人详细信息页面，由后台通过Freemarker取出session作用域中的用户信息进行动态渲染，例如，邮箱、电话号码、用户名等等。同时页面上会显示修改个人信息和修改密码的按钮，这时客户可以修改自己的登录密码以保障账号的安全性，防止被人窃取账号，通过UserController.java的updatePassword()实现，同时也可以根据自己的个人信息是否变动做出相应的修改，通过updateUserInfo()实现。

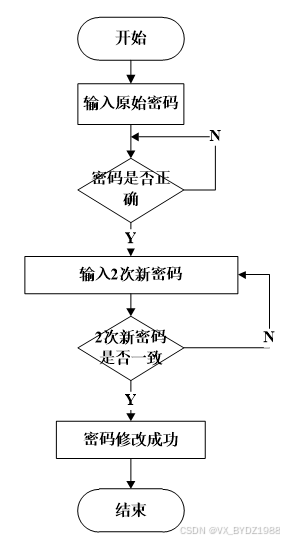

密码修改流程图如下所示。

图5-9密码修改流程图

1. 1. 专业信息管理模块

添加专业信息时，输入必填字段后，表现层的YaopinController接受传过来的专业信息参数，再调用YaopinController类的addYaopin方法，经过YaopinService业务层到YaopinMapper持久层的处理，完成对整个添加专业信息的操作。addYaopin方法也和用户管理中的addUser方法类似，同时做添加和修改工作。

修改专业信息时，选择需要修改的专业进行修改，调用YaopinController控制器的editYaopin方法，拿到该专业原本的信息并显示到页面，管理员再对需要修改的专业信息字段进行修改，完成后调用addYaopin方法，调用业务层的updateByKey方法，更新数据库的专业信息表的数据。

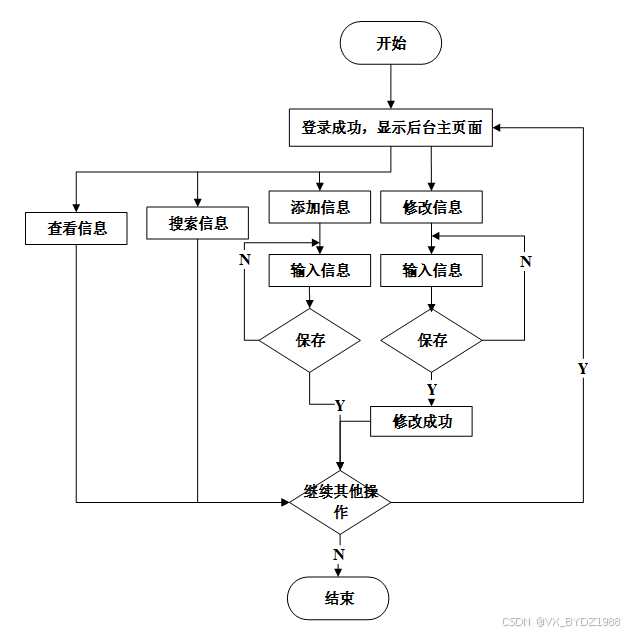

专业信息管理流程图如下所示。

图5-10专业信息管理流程图

专业信息添加界面如下图所示。

图5-11专业信息添加界面

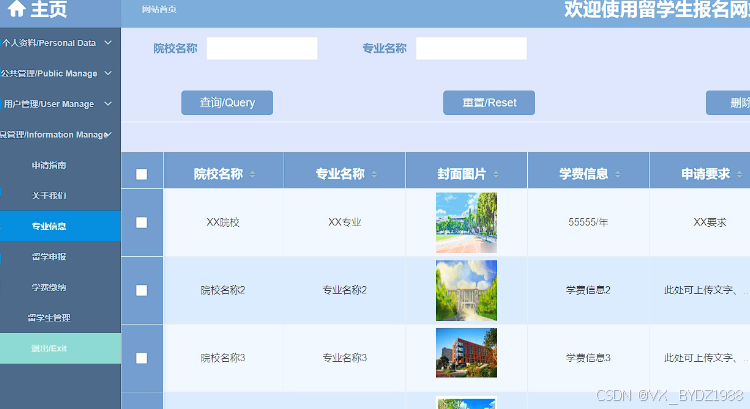

专业信息管理界面如下图所示。

图5-12专业信息管理界面

专业信息管理的逻辑代码如下：

@PostMapping("/add")

@Transactional

public Map<String, Object> add(HttpServletRequest request) throws IOException {

service.insert(service.readBody(request.getReader()));

return success(1);

}

@Transactional

public Map<String, Object> addMap(Map<String,Object> map){

service.insert(map);

return success(1);

}

public Map<String,Object> readBody(BufferedReader reader){

BufferedReader br = null;

StringBuilder sb = new StringBuilder("");

try{

br = reader;

String str;

while ((str = br.readLine()) != null){

sb.append(str);

}

br.close();

String json = sb.toString();

return JSONObject.parseObject(json, Map.class);

}catch (IOException e){

e.printStackTrace();

}finally{

if (null != br){

try{

br.close();

}catch (IOException e){

e.printStackTrace();

}

return null;

}

public void insert(Map<String,Object> body){

StringBuffer sql = new StringBuffer("INSERT INTO ");

sql.append("`").append(table).append("`").append(" (");

for (Map.Entry<String,Object> entry:body.entrySet()){

sql.append("`"+humpToLine(entry.getKey())+"`").append(",");

}

sql.deleteCharAt(sql.length()-1);

sql.append(") VALUES (");

for (Map.Entry<String,Object> entry:body.entrySet()){

Object value = entry.getValue();

if (value instanceof String){

sql.append("'").append(entry.getValue()).append("'").append(",");

}else {

sql.append(entry.getValue()).append(",");

}

sql.deleteCharAt(sql.length() - 1);

sql.append(")");

log.info("[{}] - 插入操作：{}",table,sql);

Query query = runCountSql(sql.toString());

query.executeUpdate();

}

1. 1. 留学申报管理模块

提交留学申报信息时，选择需要提交的留学申报信息进行提交，把主键的uId传到KefangController控制器，再调用控制器的deleteKefang方法，数据经过KefangService业务层解析和处理，请求KefangMapper持久层调用deleteByPrimaryKey方法操作数据库将留学申报信息提交至数据库。

查找留学申报信息时，输入需要查找的院校名称，专业名称，申报人员，调用getData方法获取所有数据并且进行分页，把获取到的所有数据显示到视图上，这时候只需要用脚本方法便能快速查找，不涉及对数据库操作。

留学申报管理流程图如下所示。

图5-13留学申报管理流程图

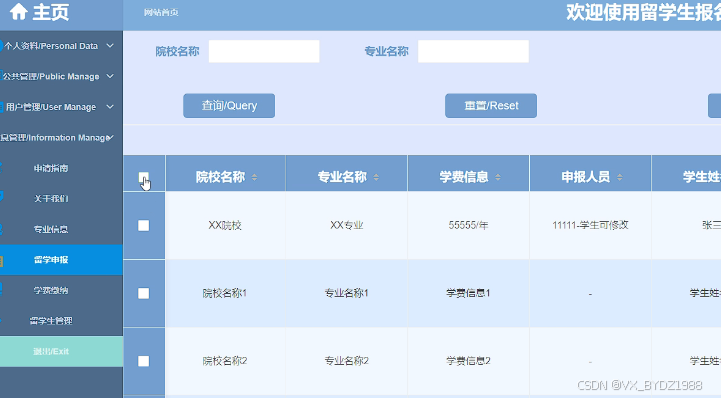

留学申报管理界面如下图所示。

图5-14留学申报管理界面

1. 1. 学费缴纳管理模块

管理员选择学费缴纳信息栏目，点击可以查用户学费缴费情况，缴费信息，支付状态等。

缴纳信息流程图如下所示。

图5-15缴费信息流程图

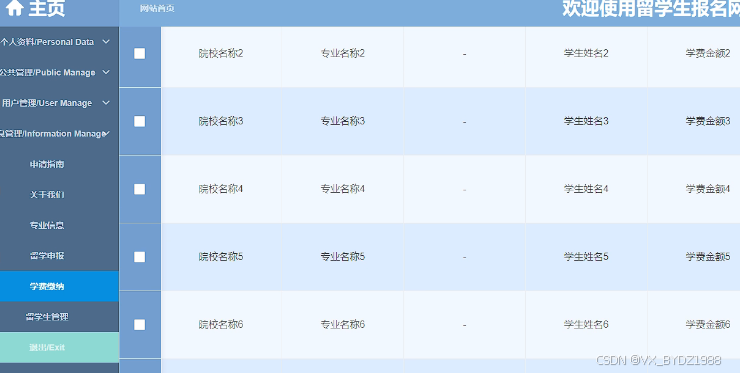

学费缴纳管理界面如下图所示。

图5-16学费缴纳管理界面

学费缴纳管理界面逻辑代码如下：

@RequestMapping(value = {"/avg_group", "/avg"})

public Map<String, Object> avg(HttpServletRequest request) {

Query count = service.avg(service.readQuery(request), service.readConfig(request));

return success(count.getResultList());

}

1. 1. 申请指南管理模块

添加申请指南信息时，输入必填字段后，表现层的YaopinController接受传过来的申请指南信息参数，再调用YaopinController类的addYaopin方法，经过YaopinService业务层到YaopinMapper持久层的处理，完成对整个添加申请指南信息的操作。

修改申请指南信息时，选择需要修改的申请指南信息进行修改，调用YaopinController控制器的editYaopin方法，拿到原本的信息并显示到页面，管理员再对需要修改的申请指南信息字段进行修改，完成后调用addYaopin方法，调用业务层的updateByKey方法，更新数据库的申请指南信息表的数据。

申请指南流程图如下所示。

图5-17申请指南流程图

申请指南添加界面如下图所示。

图5-18申请指南添加界面

申请指南管理界面如下图所示。

图5-19申请指南管理界面

系统测试
1. 测试目的

在对该系统进行完详细设计和编码之后，就要对留学生报名网站管理系统的程序进行测试，检测程序是否运行无误，反复进行测试和修改，使之最后成为完整的软件，满足用户的需求，实现预期的功能。

1. 测试过程

在软件的测试过程中，通常测试人员需要针对不同的功能模块设计多种测试用例。通过测试用例能够及时发现代码业务逻辑上是否与真实的业务逻辑相对应，及时发现代码上或逻辑上的缺陷，以此来来完善系统，提高软件产品的质量，使软件具有良好的用户体验。

注册测试用例表如下所示。

表6-1注册测试用例

测试性能		新用户注册
用例目的		测试系统新用户个人信息注册功能的功能和安全性
前提条件		进入注册页面填写个人信息
输入条件	预期输出		实际情况
各项基本信息输入不完整	不允许注册，无法点击注册按钮		一致
填写已存在的用户名	系统显示出提示信息，要求重新填写		一致
两次密码输入不一致	系统显示出提示信息，要求重新填写		一致
填写的各项信息没有符合提示的长度和字符要求	系统显示出提示信息，要求重新填写		一致
胡乱填写电话号码	收不到验证码		一致
填写验证码与收到的不一致	系统显示提示信息告知用户验证码错误，不予注册		一致

登录测试用例表如下所示。

表6-2登录测试用例

测试性能		用户或操作员登录系统
用例目的		测试用户或操作员登录系统时功能是否正常
前提条件		进入用户登录页面或操作员登录页面
输入条件	预期输出		实际情况
各项信息不予填写，直接点击登陆按钮	不允许登录，提示填写账号相关信息		一致
填写错误的登录名或密码后点击登录系统	提示用户名或密码错误，要求重新填写进行登录		一致
填写与验证码信息不一致的信息	系统显示出提示信息，表明验证码错误，要求重新填写		一致

专业信息管理测试用例表如下所示。

表6-4专业信息管理测试用例

测试性能		专业信息管理功能
用例目的		测试系统后台管理员对专业信息进行管理的功能是否正常
前提条件		登录系统后台进入相关管理页面
输入条件	预期输出		实际情况
管理员登录，点击进入专业信息管理的页面	进入相关页面		一致
管理员登入，删除某个已被查询的专业信息	提示该专业删除成功		一致
点击增加专业信息按钮	页面正常跳转		一致
增加专业信息时，填写已存在的专业信息标题	提示该标题已存在		一致

1. 测试结果

经过对此系统的测试，得出该系统足以满足用户日常需求，在功能项目和操作等方面也能满足操作员对于其他用户的管理。但是，还有很多功能有待添加，这个系统仅能满足大部分的需求，还需要对此系统的功能更进一步的完善，这样使用起来才能更加的完美。

总结与展望

通过留学生报名网站管理系统的开发，本人巩固了之前学过的知识，如今将平时所学到的知识融合在设计中，在设计过程中，做了很多的准备，首先，在数据库系统的设计过程中，尤其是在数据库的工作原理、工作特点，对其深刻的讨论，与此同时，对于小型站点来说，最好服务器的选择，其次，利用所学的知识点分析所做的系统，并在此基础上设计。

目前本系统已经上线，正在试运行阶段，用户反馈良好，基本完成用户所需，试运行过程中没有出现阻断性问题，有一些不足和小问题也及时予以修正，系统上线后，为了保证数据的安全性，对系统进行了备份操作，系统备份是每两个月备份一次，数据库备份为每周备份一次，系统部署在租赁的云平台服务器中。

本次系统上线成功后，得到了用户的高度认可，但是在功能上和性能上还需做进一步的研究处理，使其有更高的性能和更好的用户体验。

系统在以后的升级过程中，需要解决一系列用户所提出的问题，例如打印过程中如何避免浏览器的兼容性问题，大量用户访问时，如何保持较高的响应速度，在系统今后的升级过程中将着重解决这些安全性问题。

参考文献

[1]王钊.数据库技术在信息管理中的应用[J].现代工业经济和信息化,2023,13(01):142-144.

[2]施鹭.基于SpringSecurity的高校通用报名系统的设计与实现[J].成都工业学院学报,2023,26(01):48-51.

[3]陈素芳.数据库技术在测绘工程项目管理中的应用[J].电子技术,2022,51(12):174-175.

[4]秦蓉.信息管理中的数据库技术应用分析[J].电子技术,2022,51(12):176-177.

[5]胡钰强.计算机数据库技术在信息管理中的应用[J].软件,2022,43(12):112-114.

[6]程力.计算机网络数据库的安全管理技术分析[J].网络安全技术与应用,2022(12):46-48.

[7]何学东,高永梅,何强,曹更新,何其伟,凌刚.数据库形式标准的现状分析与应用研究[J].中国标准化,2022(23):81-86.

[8]孙璐荣.基于计算机软件工程的数据库编程技术探析[J].无线互联科技,2022,19(22):59-61.

[9]张福帅.基于Bootstrap框架的报名系统设计与应用[J].电子技术与软件工程,2022(22):205-209.

[10]姚居文.基于Spring Boot微服务框架的职业院校技能大赛报名系统设计[J].电脑知识与技术,2022,18(26):45-49.

[11]王曼维,杨荻,李岩,及松洁.基于SpringBoot框架的智慧医疗问诊系统设计与实现[J].中国医学装备,2022,19(03):133-136.

[12]徐尧. 基于J2EE架构的职业院校网上考试报名系统设计与实现[D].山东大学,2021

[13]单树倩,任佳勋.基于SpringBoot和Vue框架的数据库原理网站设计与实现[J].电脑知识与技术,2021,17(30):40-41+50.

[14]喻佳,吴丹新.基于SpringBoot的Web快速开发框架[J].电脑编程技巧与维护,2021(09):31-33.

[15]张华.基于Spring和Vue的专升本自荐考试报名系统设计[J].电子技术与软件工程,2021(08):202-203.

[16]艾山·白克热.对高考报名系统架构的研究与设计的分析[J].电脑知识与技术,2021,17(08):226-227.

[17]柴省三.汉语水平考试(HSK)网络报名系统的使用与调查研究[J].中国教育信息化,2013(04):87-90.

[18] Cheng Li. Analysis of security management technology of computer network database [ J ] . Network security technology and Applications, 2022(12) : 46 -48.

[19] he Xuedong, Gao Yongmei, he Qiang, Cao Gengxin, he qiwei, Ling Gang. Status analysis and application research of formal standard of database [ J ] . China standardization, 2022(23) : 81-86.
