OSPF开放最短路径优先协议

OSPF作为一种基于IP协议号89的链路状态内部网关动态路由协议

根据IP的版本讲OSPF分为OSPFv2（ipv4版本）和OSPFv3（ipv6版本），OSPFv1被扼杀于实验中本文讲述OSPFv2

（声明：本文不详细解释LSA和特殊区域，请查看LSA详解）

SPF算法

又称为Dijkstar算法，通过一次次迭代计算出一个节点到每个节点的最小开销（权）每个节点由此方法可以得到一颗无环的SPT（最短路径树）

开销

端口开销=实际带宽/参考带宽（缺省100Mb/s）

可以通过以下指令修改：

1.参考带宽：bandwidth-reference xxx（ospf视图下）

2.接口开销：OSPF cost xxx（接口视图下）

Router ID

在OSPF自治系统中唯一表示路由器

手动>最大loopback口IP>最大物理口IP

三大表项

1.邻居表

2.LSDB表

3.OSPF路由表

四大网络类型

1.广播：以太网

2.NBMA（非广播多路访问）：帧中继，ATM

3.P2P（点到点）：PPP，HDLC

4.P2MP（点对多点）：管理员手动配置

六大报文类型

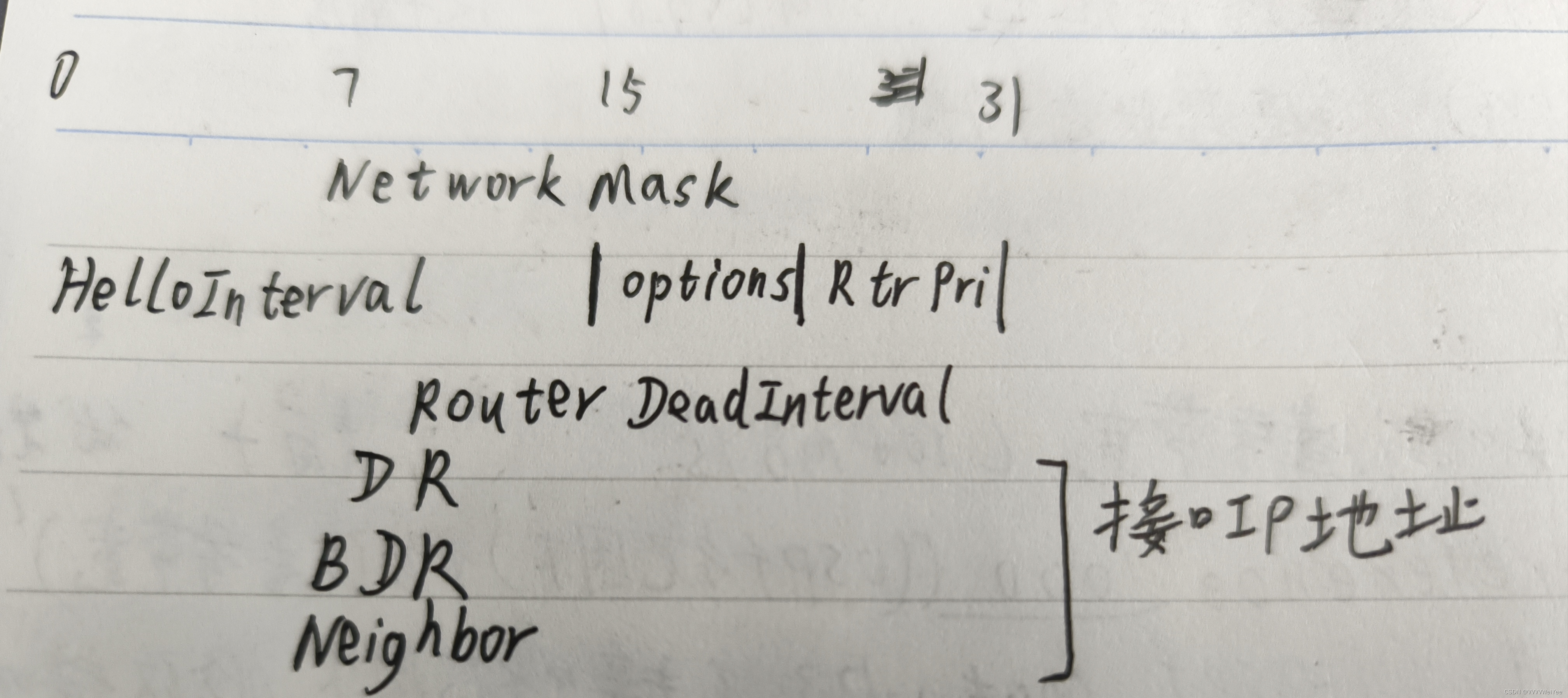

1.Hello

周期性发送，用于建立和维持邻居关系

HelloInterval：16b，10s（以太网）

RouterDeadInterval：失效时间，40s（以太网）

Neighbor：用RouterID标识邻居

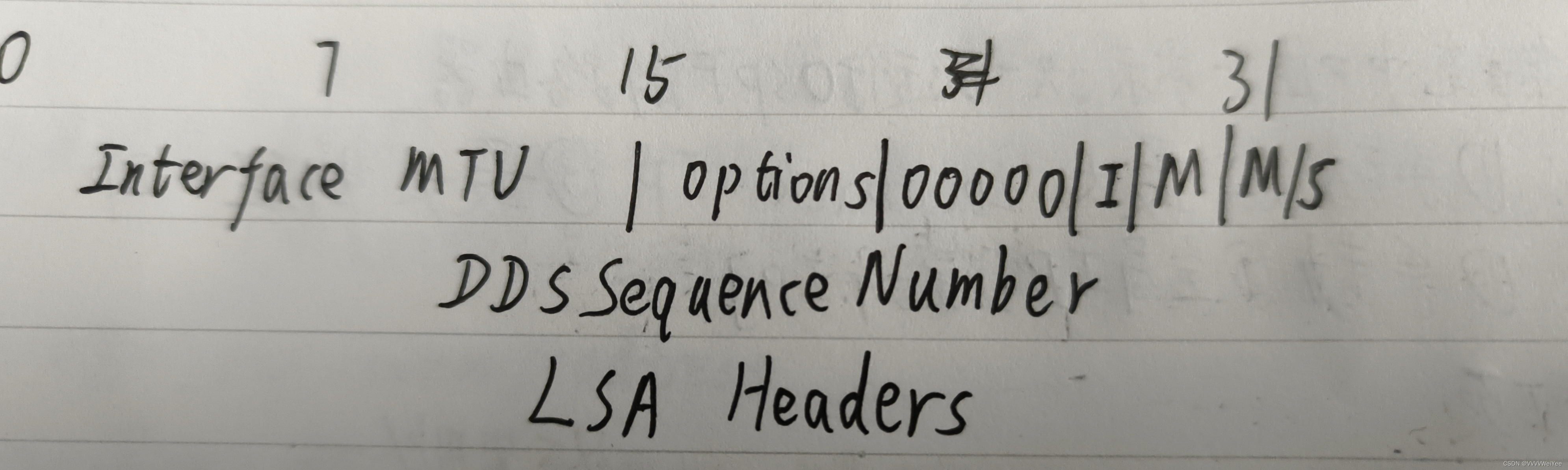

2.DD

用于路由器主从选举和LSA摘要交互

 Interface MTU：16b，最大传输单位，华为缺省0

I（qInitialization）：1b，置1表示第一个DD报文

M（More）：1b，置1表示后续DD报文不带有LSA headers（后面DD报文描述同一条LSA）

M/S（master/slave）：1b，置1为主，置0为从，根据RouterID评判，大者为M发送端

Sequence Number：32b，序列号保障报文完整可靠

3.LSA

分为6类，用于构建LSDB

1:Router-LSA

2:Network-LSA

3:Network-summary-LSA

4:ASBR-summary-LSA

5:AS-external-LSA

7:NSSA- AS-external-LSA

三要素：type，ID，ADV Router

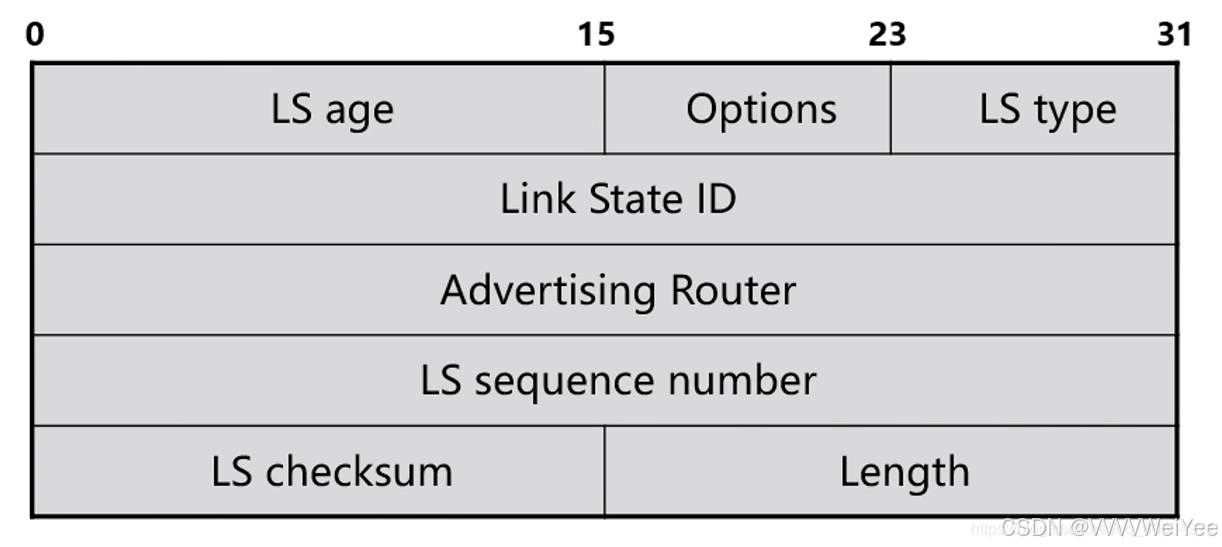

通用头部

Age:时间，0-3600是，越小越新当为3600s时，撤回此LSA

checksum：校验和，越大越优

4.LSU

对LSA进行更新和回复LSR

5.LSR

请求LSA详情

6.LSAck

对LSU中的LSA进行确认

角色

DR：指定路由器

BDR：备份指定路由器

Dother：其他路由器

ABR:区域边界路由器

ASBR:自治系统边界路由器，一般来说，有路由引入的设备就是

邻接与邻居

邻接：Dother和Dother之间

邻居：DR和所以路由器，BDR和所有路由器

邻居建立

条件

1. Hello时间、Dead时间一致
2. 区域一致
3. 认证一致
4. Router-id不一致
5. 特殊区域标识一致
6. 在MA网络中，网络掩码一致

过程

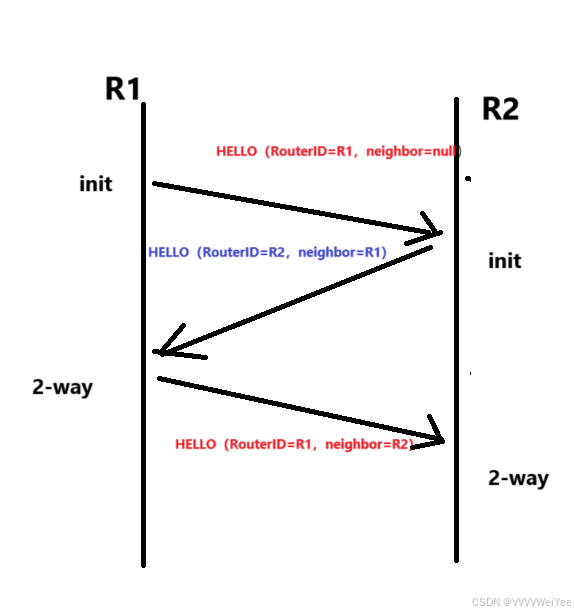

邻接关系

R1发送Hello报文携带自己的RouterID，邻居为空

R2收到后进入Init状态，也发出携带自己的RouterID并且邻居为R1的Hello报文

R1收到后进入2-way状态，给R2发发出携带自己的RouterID并且邻居为R2的Hello报文

R2收到后也进入2-way状态

R1R2达成邻接关系

邻居关系

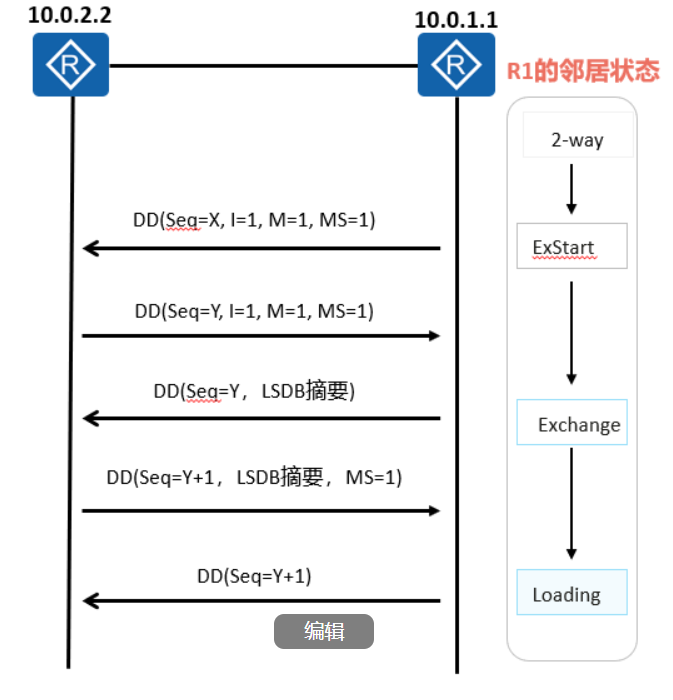

Exstar交换DD报文来协商路由器主从，然后进入Exchange状态，该状态下依旧交互DD报文，但此时DD报文包含完整的LSA通告，用这些报文来学习对端的LSA，知道对方有什么LSA发送LSR进行请求更新，此时就是Loading状态，最后两端LSDB达到一致，即Full状态，至此邻居关系达成

角色选举

按照先选DR再选BDR

DR选举

优先级0-255（0不参与选举）

不抢占，优先级越高越优，相等比较RouterID越大越优，最高为DR，次高为BDR

底层算法

最开始Hello报文的DR和BDR都为空，此时发送Hello并开启Dead time计时器，倘若收到报文中这两项为非空则接受填入自己的表项，如果超时未收到，则从Dother中开始选举，先选举DR再选举BDR

LSA处理方法

1.比较序列号，越大越优

2.比较校验和，越大越优

3.比较Age，差值>15min（900s）选小的，<=15min(900s)则视为相同

！注意：Age为3600s优先处理（棒棒糖序列法）

棒棒糖序列法

OSPF的序列号空间是32位的，取值范围从0x80000001到0x7FFFFFFE

1.序列号用尽时通过发送一条3600s的LSA告知设备

2.设备认为此LSA是最新更新LSDB

3.由于A最大Age为3600s，LSA会被老化而失效

4.这个时候始发的路由器会再发送一遍该LSA信息，但将其中的序列号置为0x80000001，其他设备收到后将该LSA判定为最新的LSA信息进行接收，至此解决序列号用尽问题

区域划分

骨干区域：区域0

非骨干区域：非区域0区域

防环机制

1.骨干区域和非骨干区域必须相连（物理和逻辑上相连都行）

2.ABR从非骨干区域获得的LSA不参与路由计算

3.ABR不会将描述到达某个区域内网段路由的3类LSA再注入回该区域（水平分割）

4.采用SPF算法，其本身无环路存在

认证

1.区域认证：区域视图下使用 authentication-mode  hmac-md5/keychain/md5/simple XXX

2.接口认证:接口视图下使用ospf authentication-mode

！记得镜像配置

认证模式

hmac-md5

基于MD5哈希函数的消息认证码算法,结合了密钥和消息内容，生成一个固定长度的哈希值，用于验证消息的完整性和身份认证

kechain

加密规则（key）的集合，每个规则包含认证算法、认证密钥和Key的活跃时间。认证算法和认证密钥用于控制加密/解密报文，Key的活跃时间表示在这段时间内，能够使用配置的算法和密钥对报文认证后发送/接收

md5

md5加密，产生128位（16字节）的哈希值

路由聚合

特性

1.抑制明细路由，通告聚合路由

2.减小表项，降低更新大小和系统消耗

3.路由抖动不影响已通告路由

4.只发生于ABR，ASBR

缺陷

配置不当，引起环路

指令

区域视图下：ABR-summary 网络号 子网掩码

区域视图下：ASBR-summary 网络号 子网掩码

配置

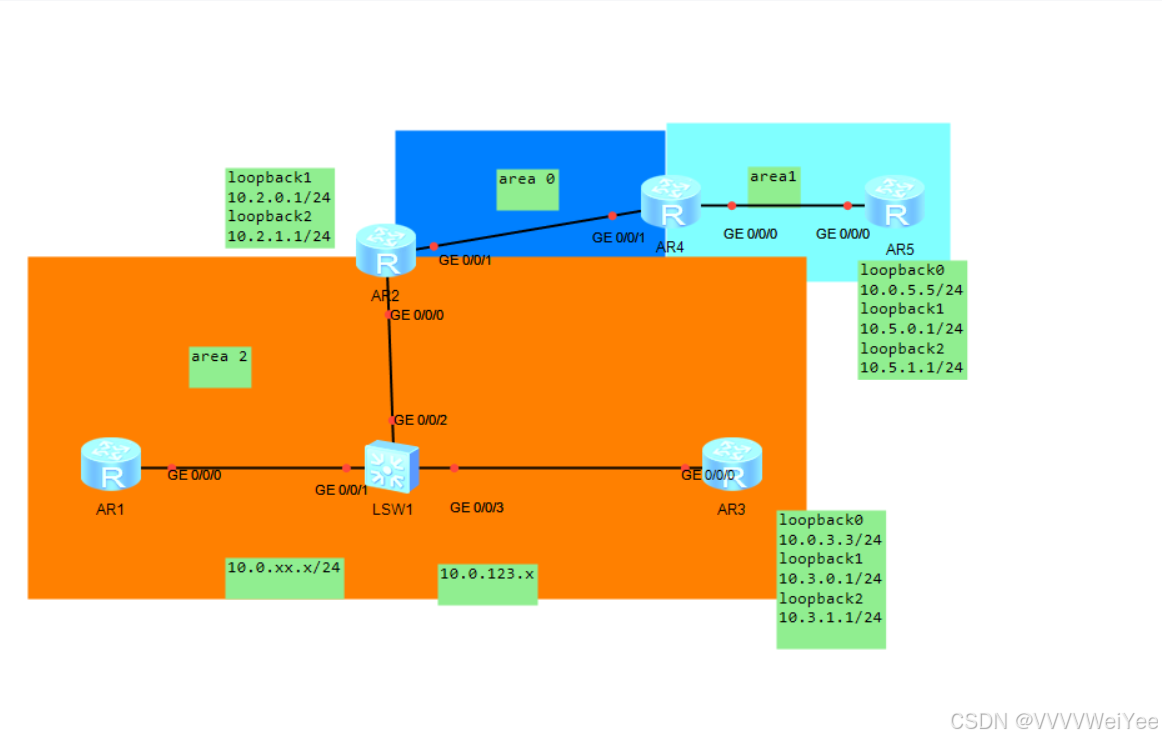

实验拓扑



要求

1.R1，R2,R3在区域2，R2和R4在区域0，R4和R5在区域1

2.在ABR、ASBR上配置路由汇总，减少区域间、外部路由数量

3.修改OSPF的参考带宽值

4.在OSPF中引入缺省路由

5.修改OSPF域内、域间路由和域外路由的缺省路由优先级。

操作

1.配置地址（省略）

2.R1

[R1]ospf 1 router-id 10.0.1.1

[R1-ospf-1]area 2

[R1-ospf-1-area-0.0.0.2] network 10.0.123.1 0.0.0.0

[R1-ospf-1-area-0.0.0.2] network 10.0.1.1 0.0.0.0//宣告网段

[R1-ospf-1-area-0.0.0.2] quit

[R1-ospf-1]quit

[R1]interface LoopBack 0

[R1-LoopBack0] ospf network-type broadcast//设置网络类型为广播

[R1-LoopBack0] quit

其他路由器同理

3.在ABR、ASBR上配置路由汇总

[R4]ospf 1

[R4-ospf-1]area 1

[R4-ospf-1-area-0.0.0.1] abr-summary 10.5.0.0 255.255.254.0

[R4-ospf-1-area-0.0.0.1] quit

4.修改参考带宽

[R1]ospf 1

[R1-ospf-1] bandwidth-reference 10000

[R1-ospf-1] quit

其余设备同理

5.引入缺省路由

[R1]ip route-static 0.0.0.0 0.0.0.0 LoopBack 0

[R1]ospf 1

[R1-ospf-1] default-route-advertise always type 1

[R1-ospf-1] quit

效果演示

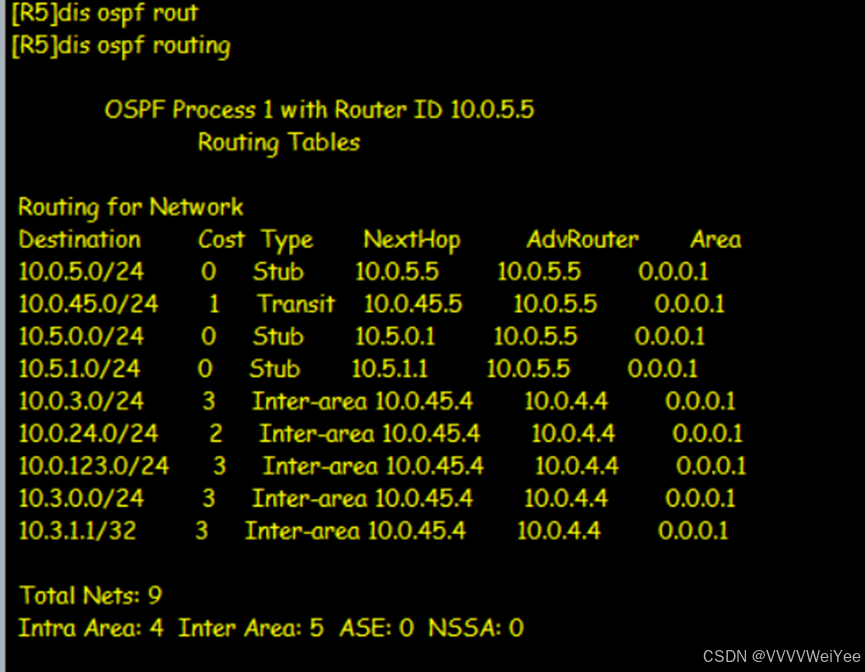

查看ospf路由表

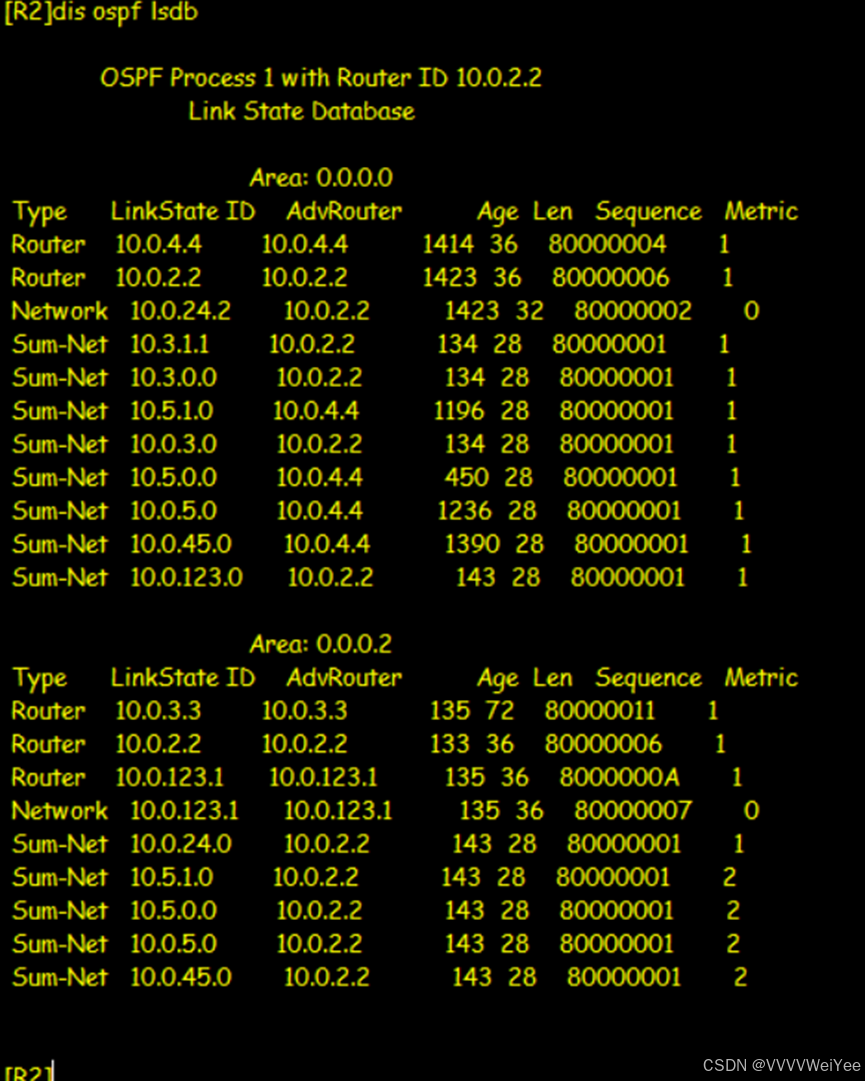

R2的lsdb

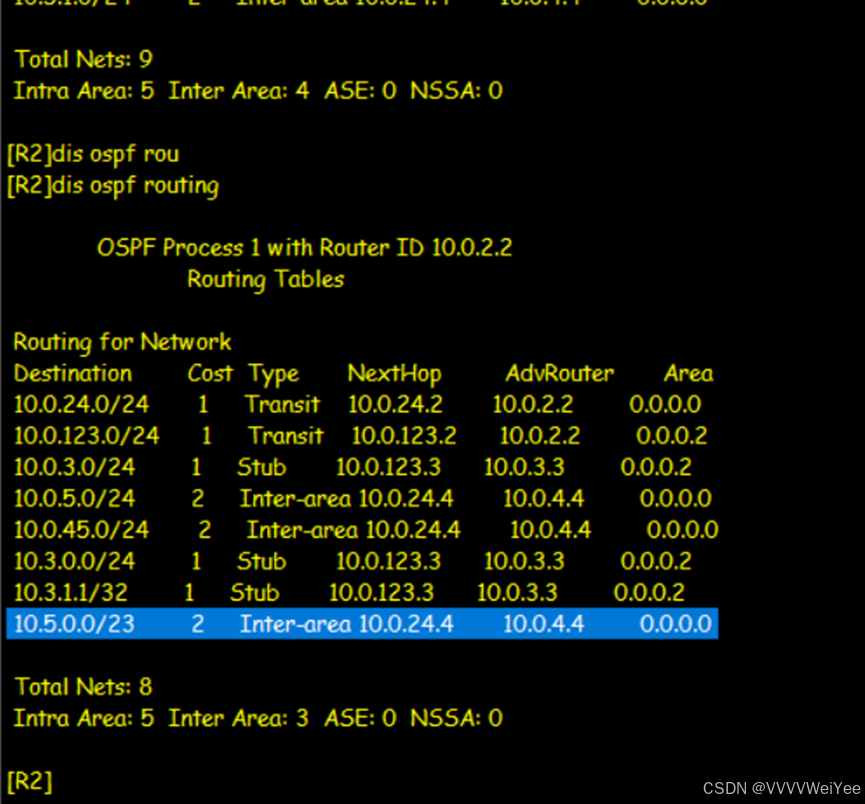

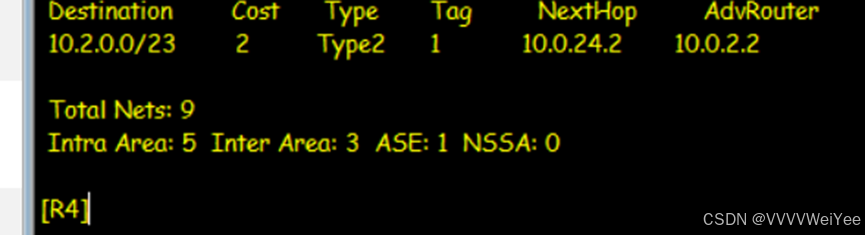

在R2中引入路由并作ASBR路由聚合查看路由表仅有一条ospf路由

思考

OSPF引入外部路由时存在两种类型：类型1与类型2，这两种不同的类型有什么区别？

开销计算方式不同，1类认为各个开销值是同一数量级的1类cost算法采用接口相加遵循cost=到ASBR的开销+到ABR的开销+到目的网段的开销，2类则认为到ASBR的距离远大于其他开销，cost直接等于0+0+到目的网段的开销,当1类优先与2类。第一类外部路由：该路由引入OSPF时的COST加上本路由器到达ASBR/Forwarding Address的COST值；
