前言

1. 需要下载安装OpenCV工具包的朋友，请前往 此处 ；
2. 系统要求：Windows系统，LabVIEW>=2018，兼容32位和64位。

---

OpenCV绘图

在OpenCV下绘制简单图形，可以使用 imgproc 模块下的函数，选板如下图（节选）。

---

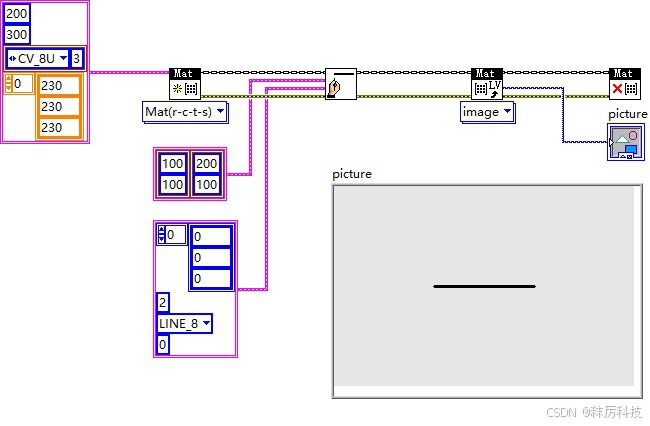

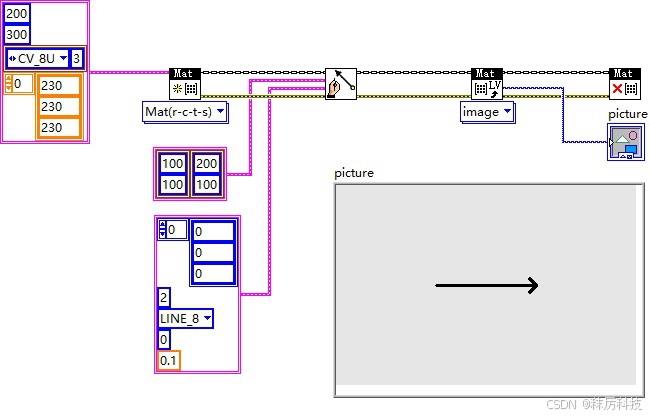

1. 直线（line）

先构建一个纯银色（230，230，230）的背景板，然后进行绘图，下同。

2. 带箭头直线（arrowedLine）

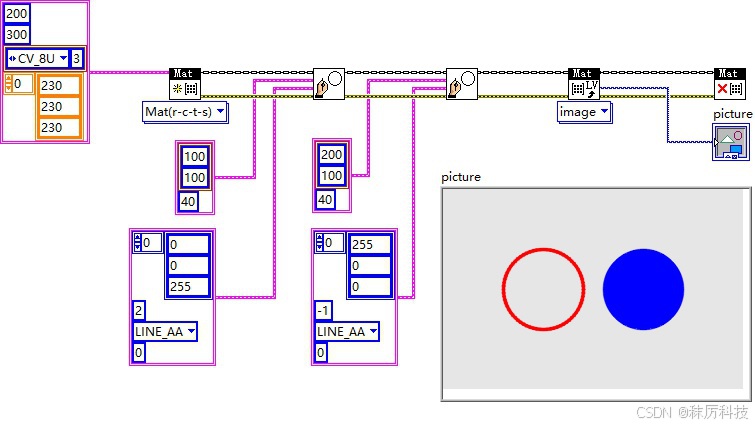

3. 圆（circle）

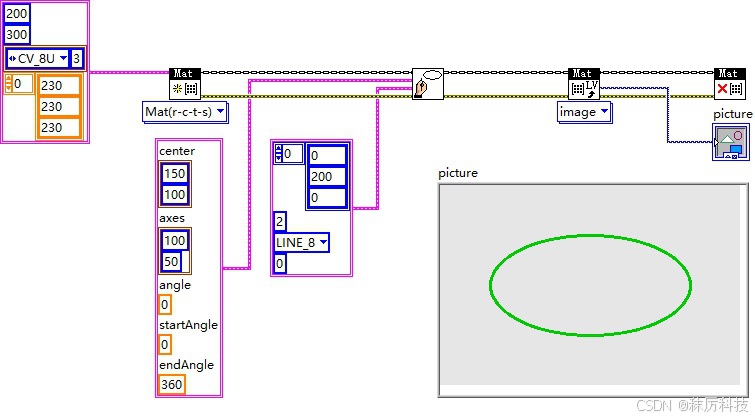

4. 椭圆（ellipse）

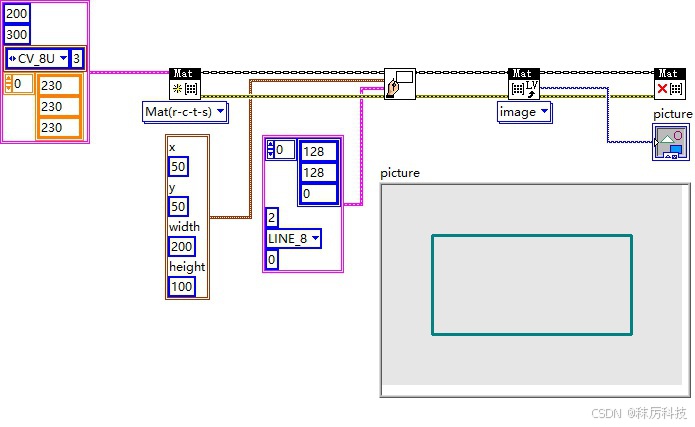

5. 矩形（rectangle）

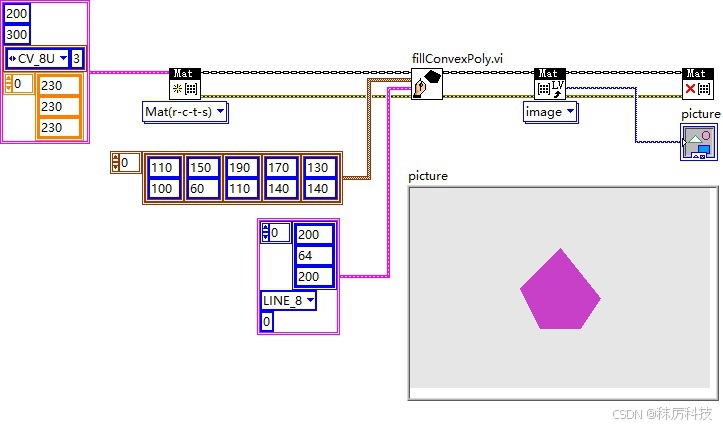

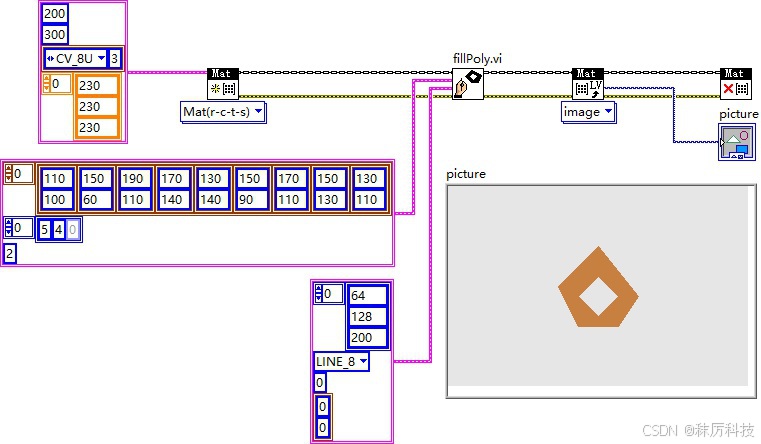

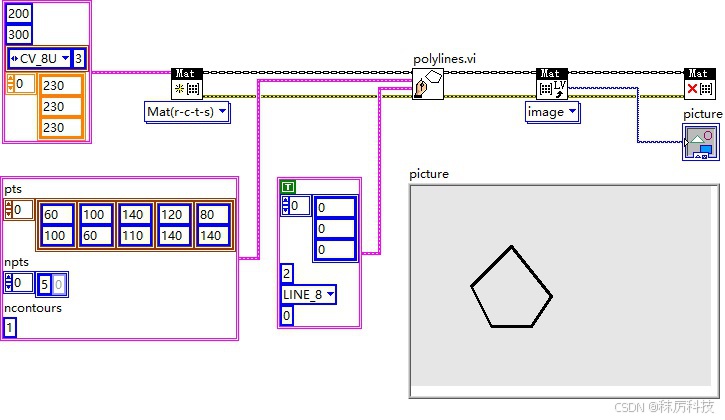

6. 多边形（polylines、fillPoly、fillConvexPoly）

注意，polylines 支持同时绘制多个Poly，输入参数 pts 数组是全部点坐标序列，npts 数组代表每个Poly包含的点数，ncontours 代表Poly个数。函数内部会根据 ncontours 和 npts ，对 pts 数组进行分割。下同。

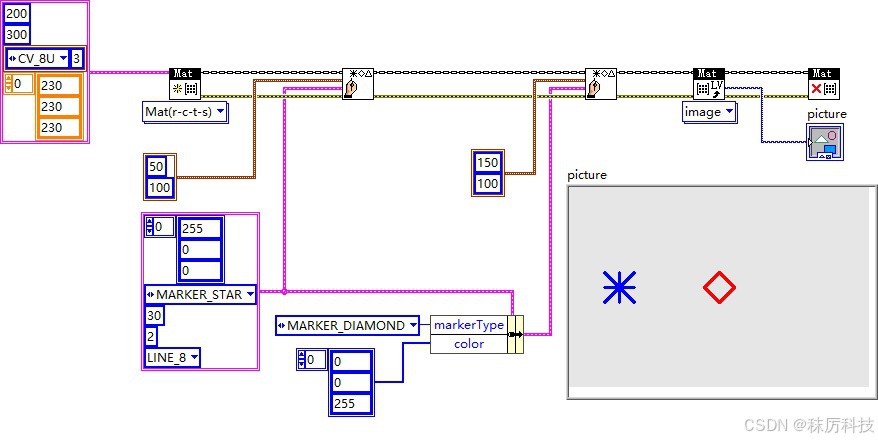

7. 标记（drawMarker）

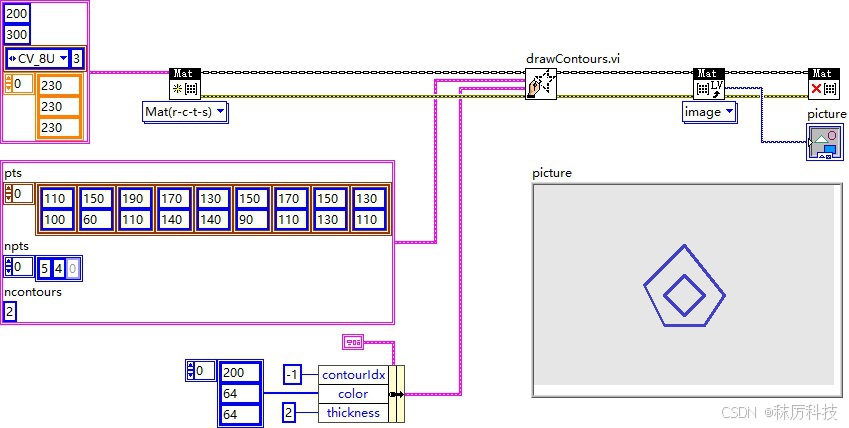

8. 轮廓（drawContours）

轮廓本质上也是多边形，pts 、 npts 、 ncontours 的关系与上文 polylines 函数相同。

contourIdx 可以指定需要绘制的轮廓索引号，设为 -1 代表绘制所有轮廓。

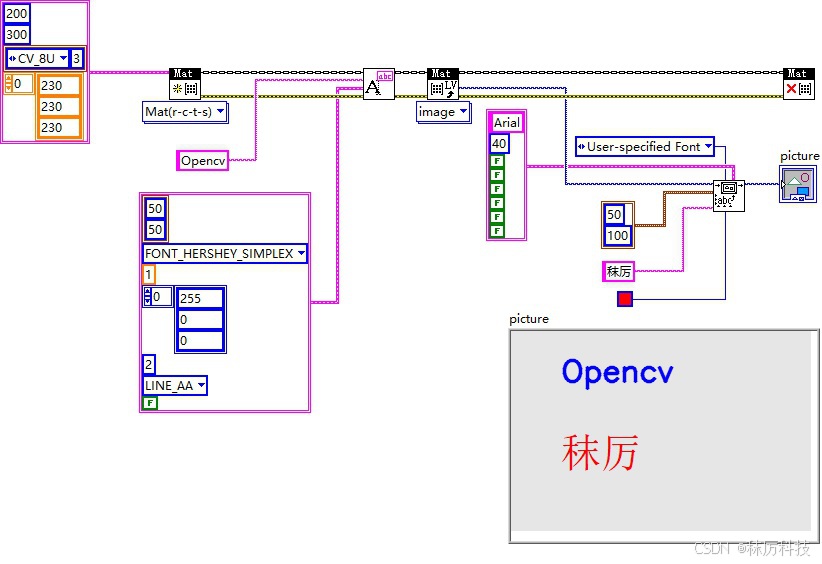

9. 文本（putText）

OpenCV的 putText 仅支持少数几个字体库，很遗憾没有中文。如果一定要绘制中文，试试LabVIEW自带的绘图VI。

---

总结

1. 本系列博文作为LabVIEW工具包—OpenCV的教程，将以专栏的形式陆续发布和更新。
2. 对工具包感兴趣的朋友，欢迎下载试用：秣厉科技 - LabVIEW工具包 - OpenCV
3. 各位看官有什么想法、建议、吐槽、批评，或新奇的需求，也欢迎留言讨论。
