Fault simulation experimental platform for doubly fed wind turbine generator风力发电机组故障仿真教学实验台的关键指标

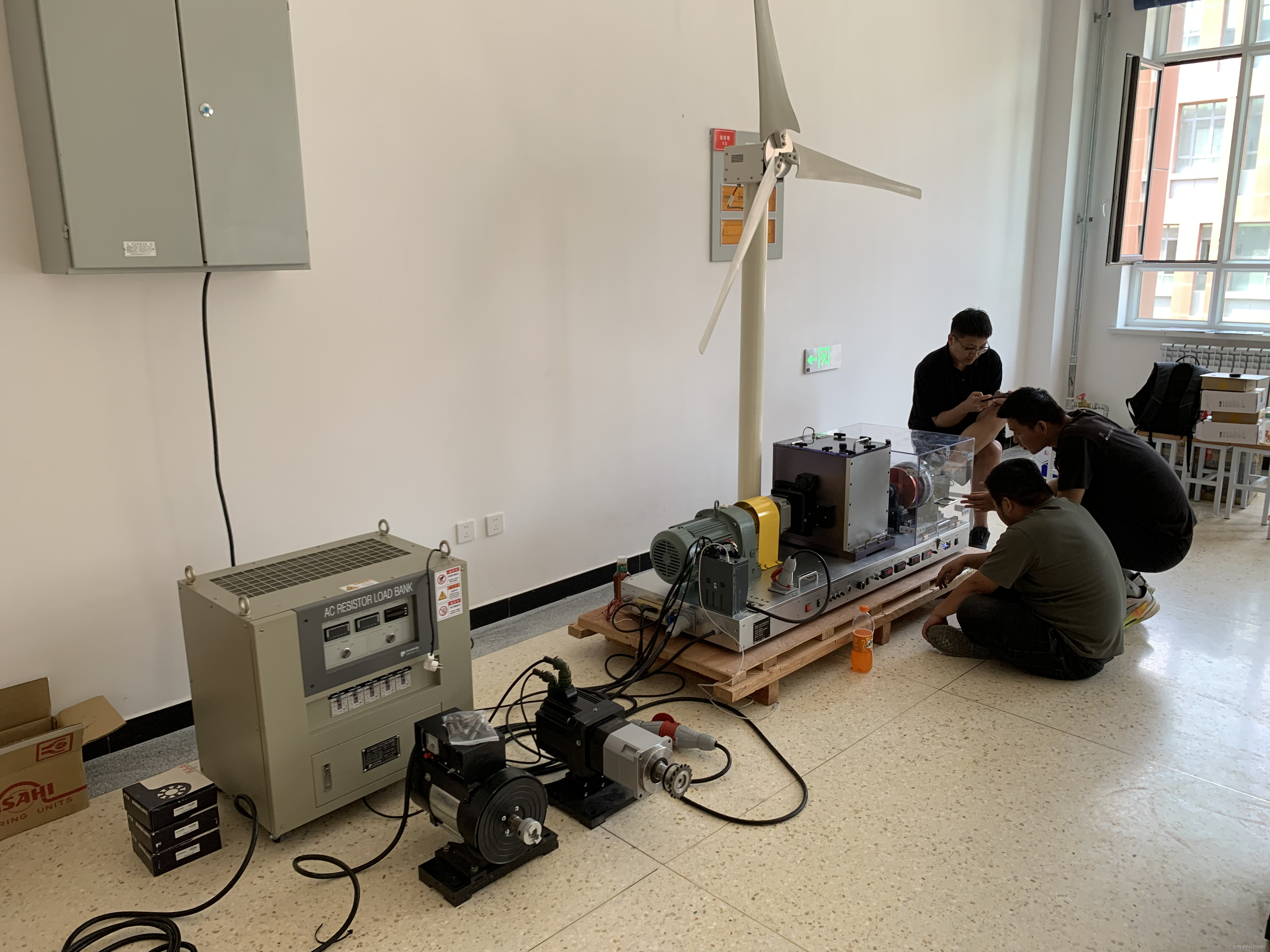

WFD1000双馈风力涡轮发电机故障模拟实验台1、双电机系统参数：伺服驱电机及驱动器输入为3相380V,9.09A,最大180Hz,输出3.5KW，2000转每分钟，编码器，16/19bit，减速比1/50；三相交流电动机功率为3.7KW，轴承为6306/6205，电机功率因数89.5，额定电流13/7.5A。

2、速度Fault simulation experimental platform for doubly fed wind turbine generator调节方式：通过旋转TOCOS精密电位器，配合阻值旋钮对转速进行精确调节，采用漫反射激光转速计进行脉冲信号采集，最大采集距离130mm,最小检测目标直径0.04mm。

3、齿轮箱参数：齿轮箱2级3轴直齿轮箱，减速比率为1：4.05，齿数(1st 级:95/51, 2nd 级:100/46)，所有有故障及良好的齿轮都组装在同一根轴上，可随时切换啮合齿轮，带有温度检测传感器。

4、永磁发电机：频率，50Hz,额定功率4KW，额定电压220V，最大功率4.2KW，直流输出，12V(12V,36A 电池)。



5、加负载单元参数：7段LED显示电流数值，及加载电压数值，前置面板同时具有输出电压，电流功能。电源输入：DC4-40V，（AC 3V-30V）,输出 1.23-37V,最大输出电流:3A，转换效率大于80%。

6、数据采集系统：十六通道，支持最高采样频率100kHz/通道，多种量程范围可选，支持轴承故障特征数据导入，并可自动进行轴承故障类型的智能诊断分析，能自动提示轴承故障类型如BPFI,BFFO,BSF,FTF的信息。
