UML常用图

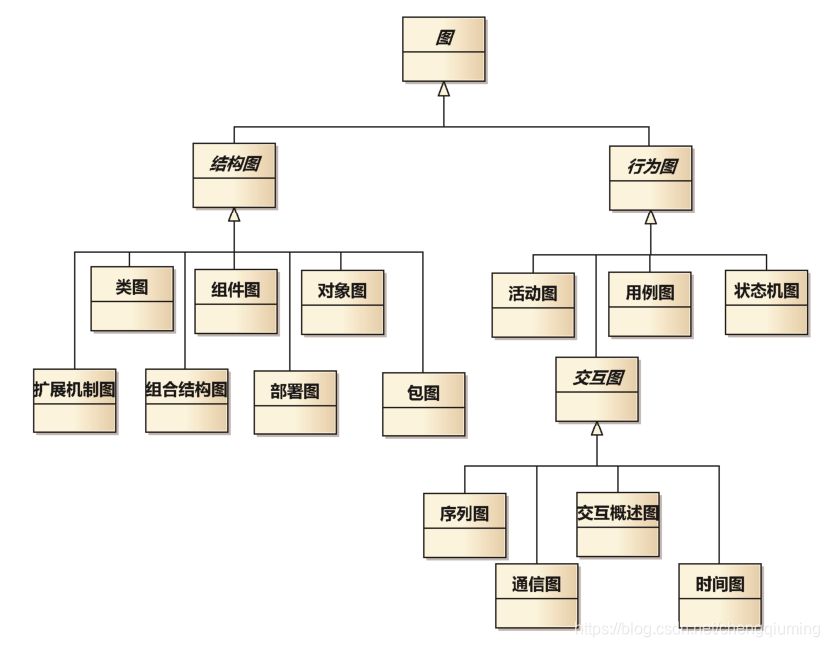

一 十三种图图解

1 参考

参考： https://www.cnblogs.com/weizhxa/p/8926697.html

2 介绍

二 十三种图说明

图名	功能	备注
类图	描述类、类的特性以及类之间的关系	UML1原有
对象图	描述一个时间点上系统各个对象的一个快照	UML1非正式图
复合结构图	描述类的运行时刻的分解	UML2.0新增
组件图	描述组件的结构和连接	UML1原有
部署图	描述在各个节点上的部署	UML1原有
包图	描述编译时的层次结构	UML中非正式图
用例图	描述用户与系统如何交互	UML1原有
活动图	描述过程行为与并行行为	UML1原有
状态图	描述事件如何改变对象的声明周期	UML1原有
顺序图	描述对象之间交互，重点在于强调顺序	UML1原有
通信图	描述对象之间的交互，重点在于连接	UML1中的协作图
时序图	描述对象之间的交互，重点在于定时	UML2.0中新增
交互概图	是一种顺序图与活动图的混合	UML2.0新增

三 需求阶段使用的图

使用频率	图名	功能	关注要点
主体	活动图	说明业务流程，以及业务活动的步骤	事
	类图	说明业务实体之间关系，体现结构规则	物
	用例图	说明角色和使用场景之间的关系	人
辅助	组件图	说明主题域划分以及它们之间的服务接口	接口
	部署图	描述系统的部署环境，体现设计约束	设计约束

四 UML2.4的图

五 工作流与UML

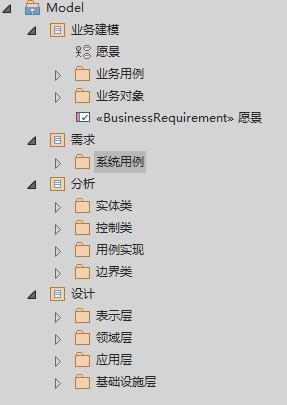

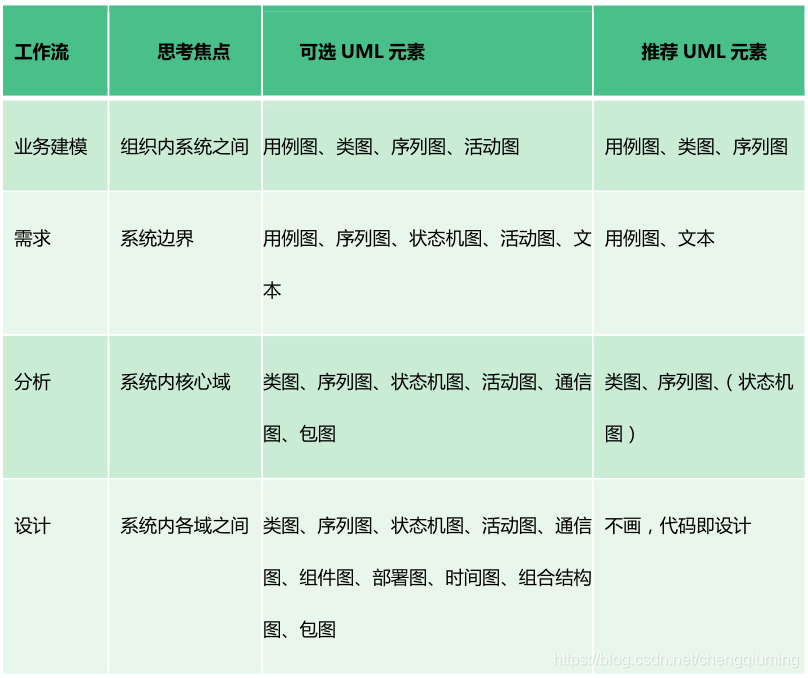

六 按工作流组织的模型



 转自

参考： https://blog.youkuaiyun.com/chengqiuming/article/details/91129569
