操作DS18B20的顺序：
初始化 -> 发送跳过读序列号命令(0xcc) -> 发送命令让DS18B20启动温度转换(0x44) **->**延时1ms以让其完成温度转换 -> 初始化 -> 发送跳过读序列号命令(0xcc) -> 发送读暂存存储器命令(0xbe) -> 先读取低8位TL -> 在读取高8位 -> 数据处理获得真实温度值(具体处理过程如下)。

数据处理过程：

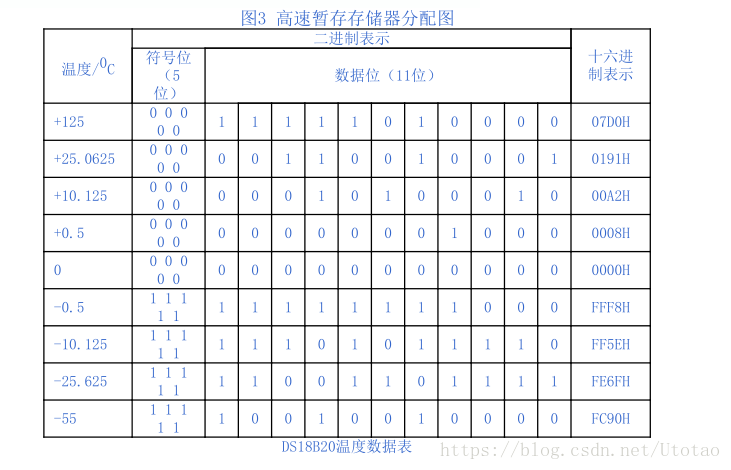

temp = TL | (TH << 8);获得温度值对应的16位字节

说明：16位字节的高5位为符号位，如果温度temp>0，那么高5位为00000；如果温度temp<0，那么高5位为11111。

如果温度temp>0，实际温度为temp = temp*0.0625
如果温度temp<0，应先将11位数据取反以后再+1，最后乘以0.0625
. Attention 1：如果要控制温度显示的精度，那么最后的之不仅要乘以0.0625,还要乘以10^n（n为显示数字小数点后的位数），这事只要控制好小数点的谓之就可以了。 . Attention 2：最后的结果应该加上0.5，以达到四舍五入的效果

DS12B20.c

#include "DS18B20.h"

void delay1ms(void)   //误差 0us
{
    unsigned char a,b,c;
    for(c=1;c>0;c--)
        for(b=142;b>0;b--)
            for(a=2;a>0;a--);
}
void delay500us(void)   //误差 0us
{
    unsigned char a,b;
    for(b=71;b>0;b--)
        for(a=2;a>0;a--);
}
void delay20us(void)   //误差 0us
{
    unsigned char a,b;
    for(b=1;b>0;b--)
        for(a=7;a>0;a--);
}
void delay70us(void)   //误差 0us
{
    unsigned char a,b;
    for(b=1;b>0;b--)
        for(a=32;a>0;a--);
}

unsigned char DS18B20_Init()//初始化
{
	unsigned char j = 0;
	DSPORT = 0;
	delay500us();
	DSPORT = 1;
	_nop_();
	while(DSPORT)//初始化完成DSPORT会变成1，等待15~60us
	{
		delay500us();
		++j;
		if(j>3){
				return 0;//初始化失败
			}
	}
	return 1;//初始化完成
}
unsigned char DS18B20_ReadByte()
{
	unsigned char i,byte,dat;
	for(i=8;i>0;i--)
	{
		DSPORT = 0;
		_nop_();
		DSPORT = 1;	//2个读周期之间至少1us的恢复时间
		delay20us();
		byte = DSPORT;
		delay70us();
		dat = (dat>>1) | (byte<<7);
	}
	return dat;

}
void DS18B20_WriteByte(unsigned char cmd)
{
	unsigned char i;
	for(i = 0;i<8;++i)
	{
		DSPORT = 0;
		delay20us();
		DSPORT = cmd &0x01;  //然后写入一个数据，从最低位开始
		delay70us();
		DSPORT = 1;
		_nop_();//1us的恢复时间
		cmd=cmd>>1;
	}

}
int DS18B20_GetTemp()
{
	int temp;
	unsigned char TH,TL;
	//温度转换
	DS18B20_Init();
	delay1ms();
	DS18B20_WriteByte(0xcc);
	DS18B20_WriteByte(0x44);
	delay1ms();
	//发出读取温度的命令
	DS18B20_Init();
	delay1ms();
	DS18B20_WriteByte(0xcc);
	DS18B20_WriteByte(0xbe);

	//获得温度

	TL = DS18B20_ReadByte();
	TH = DS18B20_ReadByte();

	temp = TL | (TH<<8);
	return temp;
}
