vb.net 教程 5-14 图像处理之内存处理基础3

版权声明：本文为博主原创文章，转载请在显著位置标明本文出处以及作者网名，未经作者允许不得用于商业目的。

本篇主要谈谈数学的问题，是的。



在《图像处理之内存处理基础2》中，我谈了LockBits后，图像数据的存放格式。



假设图像宽度为width像素，高度为height像素，对应内存中的数据：

那么图像上某一点(x,y)对应在锁定的内存中位置为：

PB(x,y)=Scan0+y*Stride+x*3+0
PG(x,y)=Scan0+y*Stride+x*3+1
PR(x,y)=Scan0+y*Stride+x*3+2
其中，PB、PG、PR分别是蓝色、绿色、红色分量对应的指针位置，都指向的是一个Byte。



好了，我们做个简单的运算，求在图像上的点P(x-1,y-1)，对应内存中的位置：

PB(x-1,y-1)=Scan0+(y-1)*Stride+(x-1)*3+0
           =Scan0+y*Stride+x*3+0-Stride-3
           =PB(x,y)-Stride-3
同样可以求得：
PG(x-1,y-1)=PG(x,y)-Stride-3
PR(x-1,y-1)=PR(x,y)-Stride-3

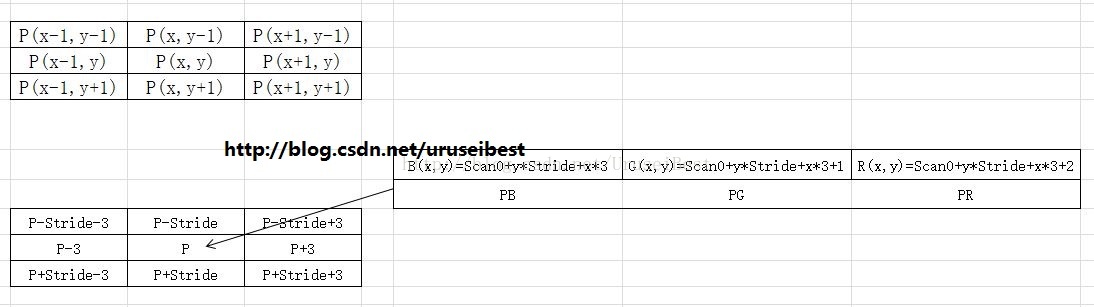

不难得到下面的关系：





当然，PB(x-2,y-2)之类的，相信你也能够立即求出来。



最后再次强调， 以上内容都是以PixelFormat.Format24bppRgb来说明，那么32位的ARGB则是

PB(x,y)=Scan0+y*Stride+x*4+0
PG(x,y)=Scan0+y*Stride+x*4+1
PR(x,y)=Scan0+y*Stride+x*4+2

PA(x,y)=Scan0+y*Stride+x*4+3

其中，PB、PG、PR、PA分别是蓝色、绿色、红色、alpha分量对应的指针位置，都指向的是一个Byte。



由于.net平台下C#和vb.NET很相似，本文也可以为C#爱好者提供参考。

学习更多vb.net知识，请参看 vb.net 教程 目录
