从底层到应用：基于LuatOS的Air8201电源管理功能深度解析！

Air8201作为新一代低功耗物联网通信模块，其硬件架构已内置多种电源管理单元（PMU），但仅依靠硬件优化难以满足复杂场景的动态功耗需求。帮助开发者快速上手并掌握相关技术。

一、电源管理介绍

电源管理是电子设备中非常重要的一部分，尤其是在移动设备和嵌入式系统中。它直接关系到设备的能效、续航时间和整体性能。以下是关于电源管理的一些基本知识和常见概念的介绍。

1.1 电源管理的定义

电源管理指的是在电子设备内部合理利用和调节电源，以保证各个组件在最佳运行条件下工作，同时延长设备的使用时间和确保能量的有效利用。

1.2 电源管理的目标

延长电池寿命：通过有效的充放电管理，使电池在使用过程中更长久地保持能量。

优化能耗：监测各个部件的能耗，减少不必要的能量消耗。

提供稳定的电力供给：确保设备在不同的负载和环境条件下都能稳定工作。

1.3 常见术语

Vbat（电池电压）：指设备中电池当前的电压值，通常用于评估电池的状态。

电池电量百分比：代表电池当前剩余能量的百分比，通常用于用户界面显示。

充电状态：指设备是否正在充电，影响电池电量的监测和管理策略。

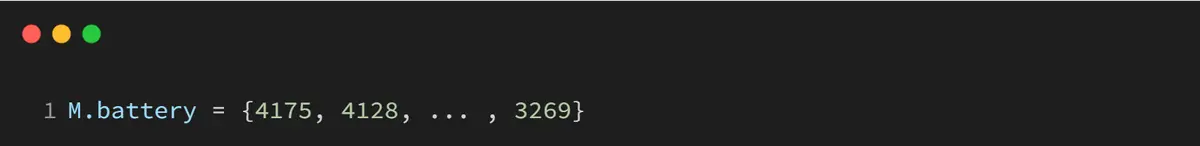

电池放电曲线：描述不同电压下电池剩余电量的关系，帮助计算电量百分比。

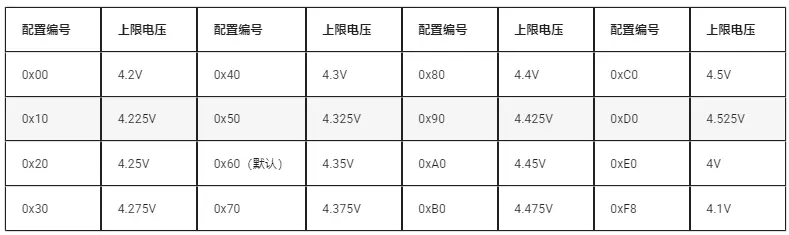

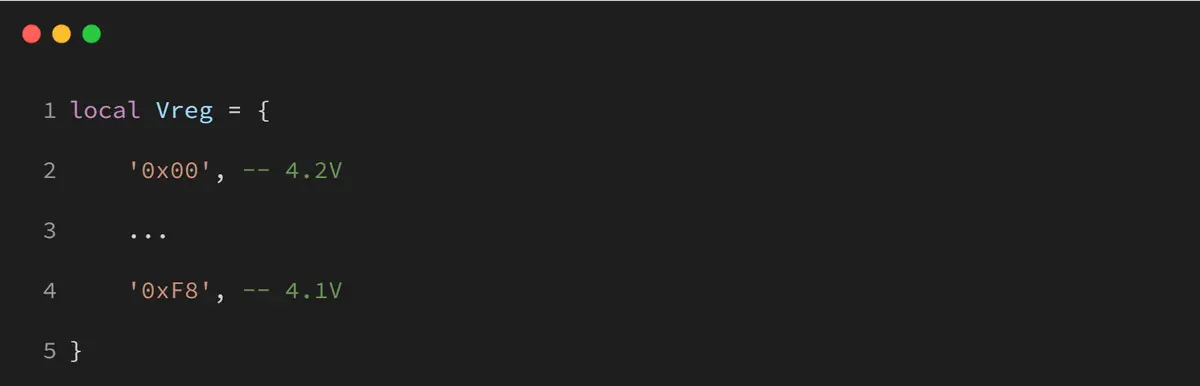

电池调节电压：电池在充放电过程中，可以通过一定控制策略或电路设计，维持电池电压在一定范围内的稳定。Air8201 的电池电压上限值默认为 4.2V，可在代码中自行更改电池电压阈值。

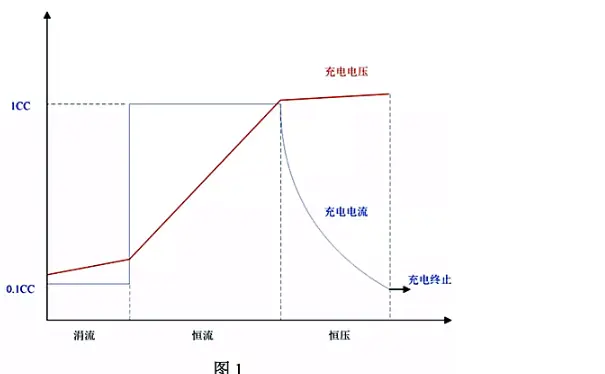

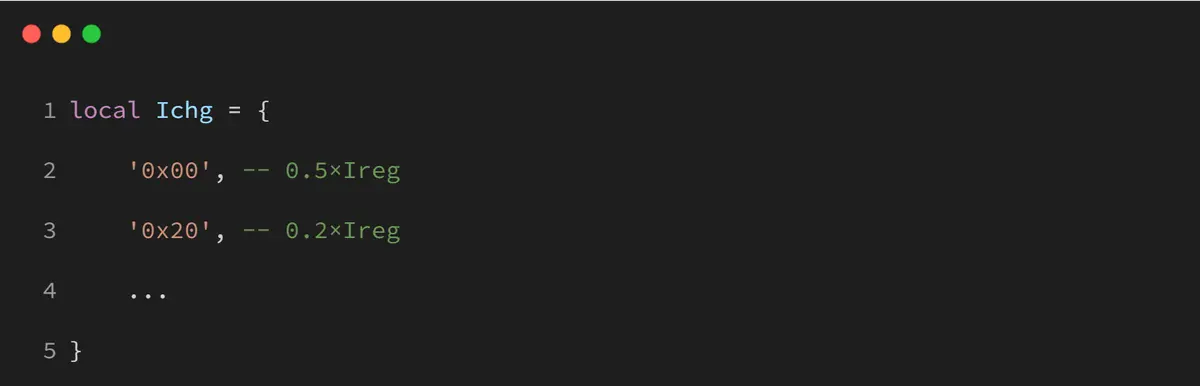

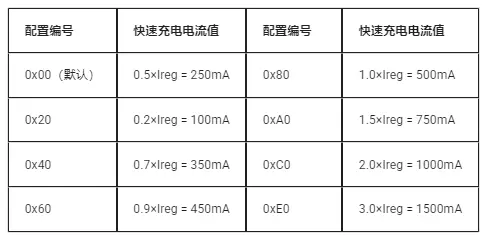

快速充电：快速充电是一种技术，它允许电池在较短时间内充入更多电量。快速充电技术包括恒流充电与恒压充电。在快速充电的恒流阶段，充电器会以一个固定的电流给电池充电，直到电池电压达到一个预设的电压值（Air8201 默认为 4.2V），随后切换至恒压模式，此时电流逐渐减小，直到电池充满后停止充电。

1.4 常见功能

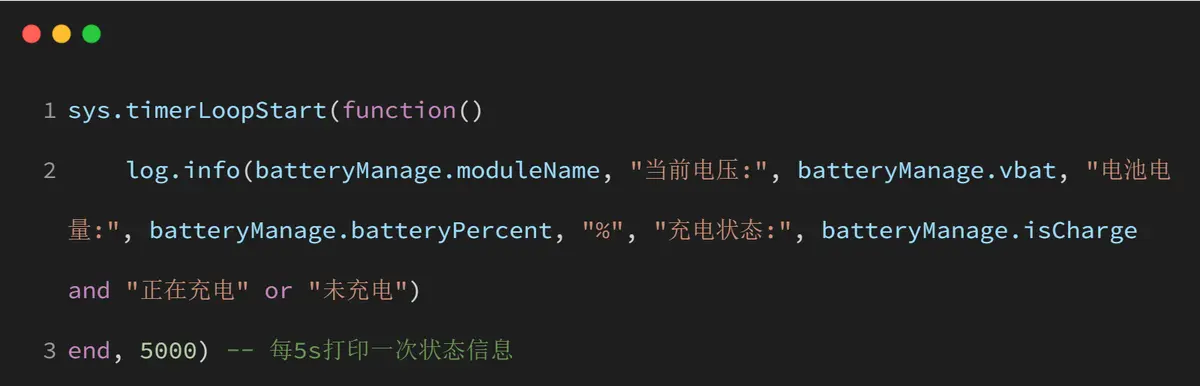

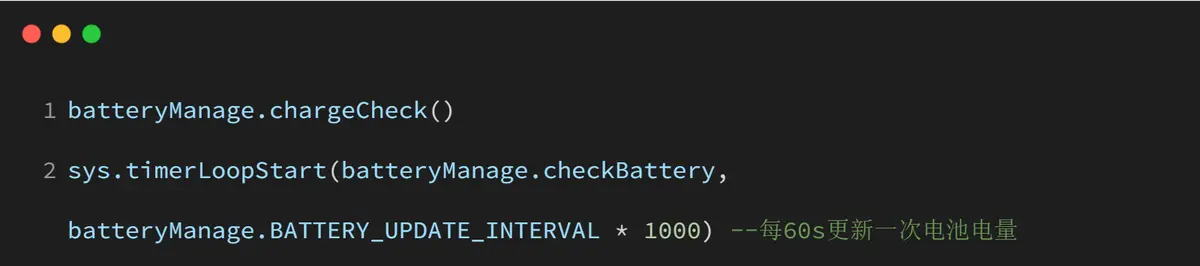

电量监测：通过 ADC（模数转换）读取电池电压，定期更新电量状态。

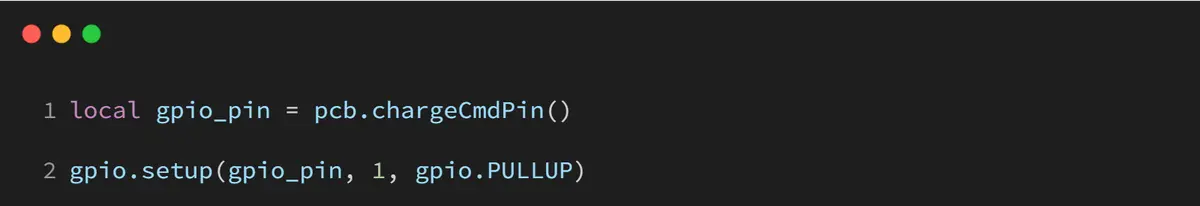

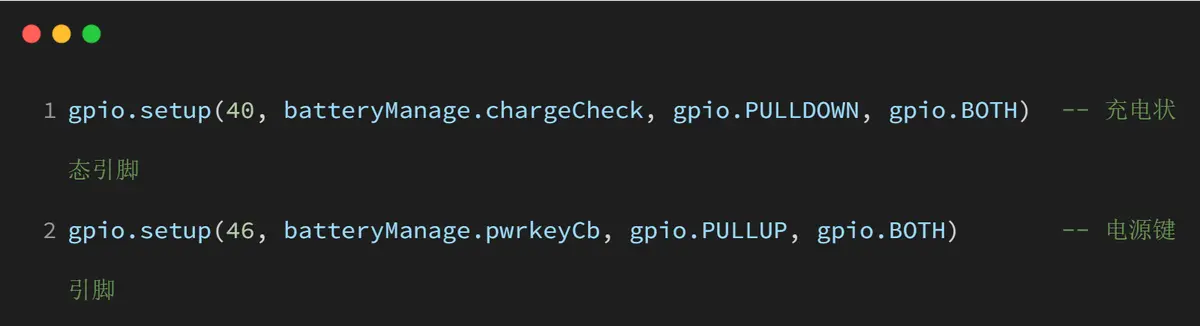

充电检测：利用 GPIO 中断检测充电状态，判断电池是否处于充电状态。

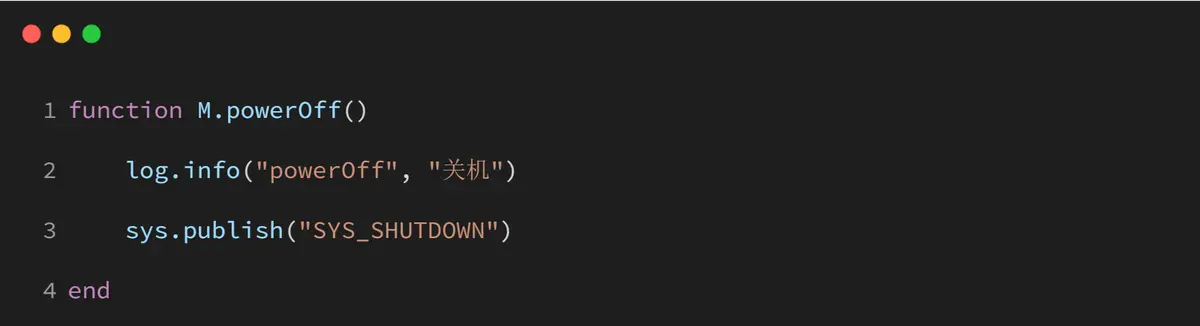

自动关机：根据电量百分比自动关闭设备，以防止电池过度放电。

过压保护：当充电到达电池电压阈值时会自动停止充电，待剩余电量与满电量相差超过 120mA 时恢复充电。

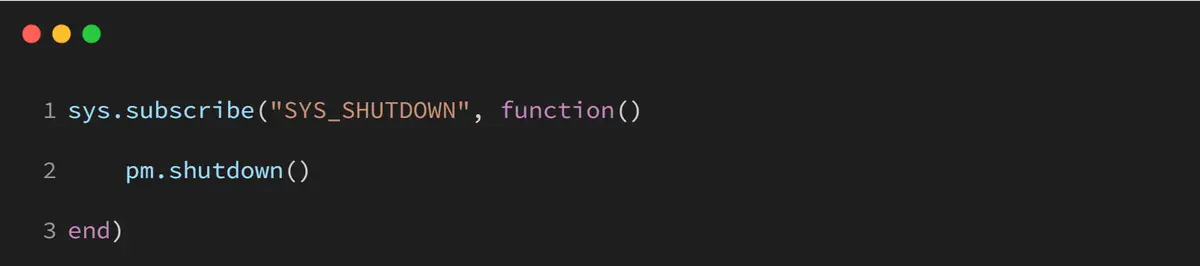

用户接口：通过长按电源键执行关机命令，提升用户体验。

路径管理：当插入 USB 既可以给锂电池充电，同时也可以给主板供电

1.5 实践中的应用

在实际应用中，电源管理代码通常涉及多个功能模块，包括初始化电源，实时监测电量，响应用户操作和维护设备状态。一个良好的电源管理系统能够显著提高设备的性能和用户满意度。

通过合理的电源管理策略，用户不仅可以延长设备的使用时间，还可以确保设备在关键时刻的稳定性和可靠性。在编写电源管理程序时，应充分考虑设备的使用场景和用户的需求。

二、演示功能概述

在本演示中，我们将展示电源管理系统的核心功能模块，以及如何通过不同的技术手段实现有效的电源管理。这些功能旨在提升设备的性能和用户体验，以下是主要演示功能的概述：

1. 电量监测：本系统通过 ADC（模数转换器）实时读取电池电压，并定期更新电量状态。通过精确监测电池电压，可以让用户清晰掌握当前电池剩余电量，避免意外关机带来的困扰。

2. 充电检测：系统利用 GPIO 中断技术，能够快速检测电池的充电状态。当设备连接到电源时，将自动判断电池是否在充电状态，并相应地调整电源管理策略，以优化充电效率和电池寿命。

3. 自动关机：根据监测到的电量百分比，该系统能够在电量过低时自动关机，以防止电池过度放电。这种智能管理能够保护电池，延长其使用寿命，确保设备在低电量时不会意外关机。

4. 用户接口：系统提供了便捷的用户交互接口，用户可以通过长按电源键实现关机操作。提升用户体验的同时，确保用户可以方便地控制设备的电源状态。

通过这些功能的实现，用户不仅可以延长设备的使用时间，还能够保证设备在关键时刻的稳定性和可靠性。在实际应用中，这些功能能够有效地提升设备性能，满足用户对电源管理的需求。

三、演示硬件环境

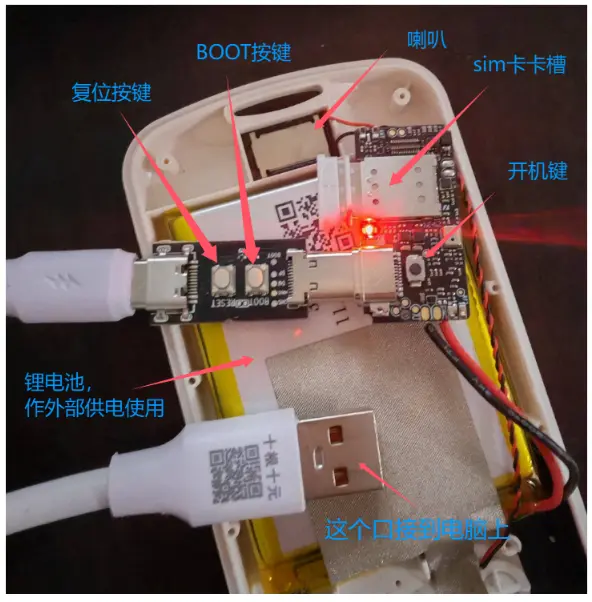

3.1 开发板

本文以Air8201 开发板为例

此开发套件的详细使用说明参考：Air8201 产品手册中的Air8201 硬件手册和Air8201 的 LuatOS 快速入门。

（Air8201 产品手册：https://docs.openluat.com/air8201/product/）

3.2 SIM 卡

在中国大陆环境下，使用移动，电信，联通的物联网卡或者手机卡都可以。

3.3 PC 电脑

PC 电脑推荐使用 Windows10 及以上版本。

3.4 数据通信线

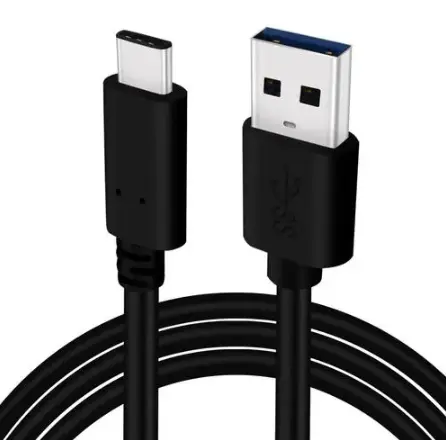

1. USB 转 Type-C 数据线

它的一端是 USB 接口，另一端是 Type-C 接口。

四、演示软件环境

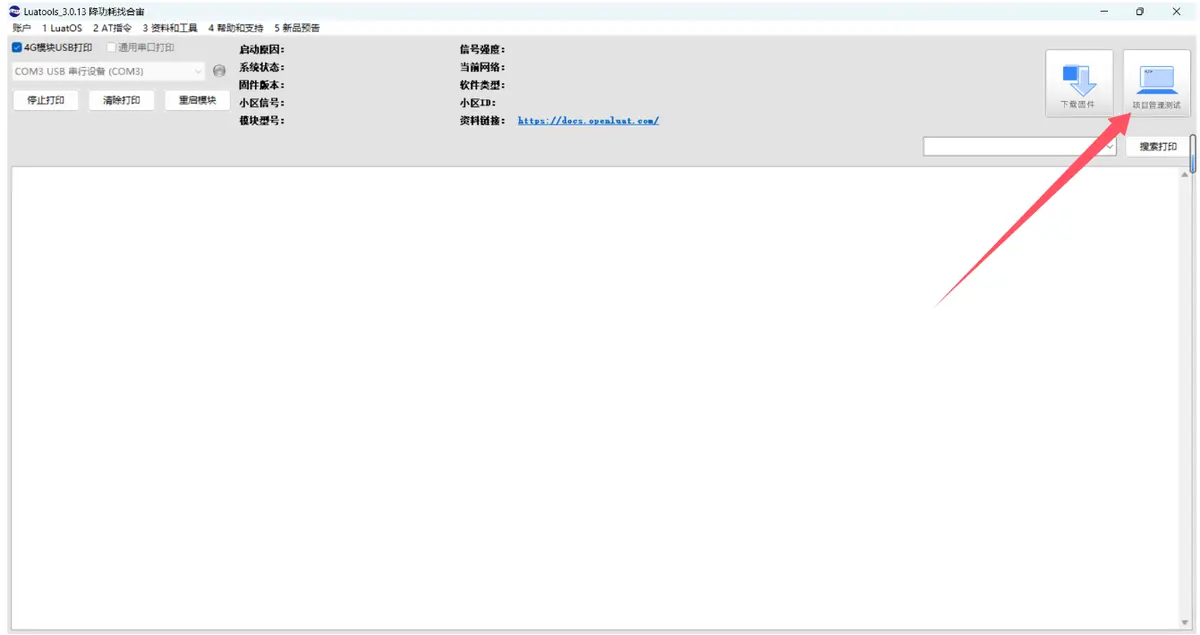

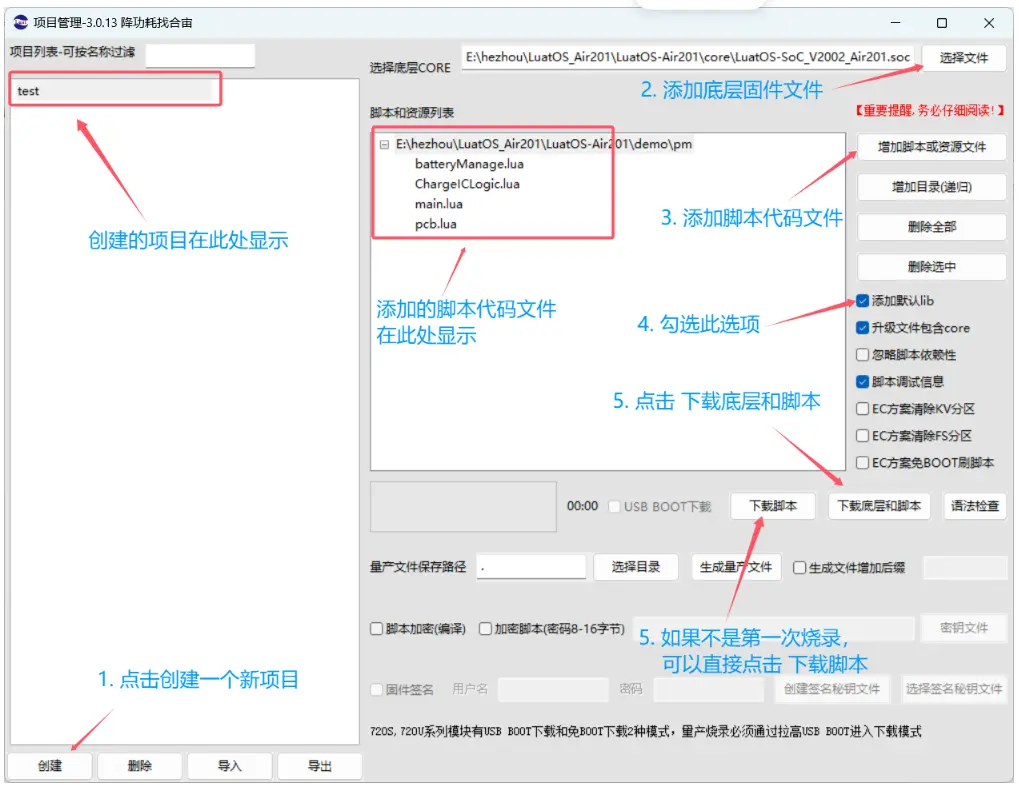

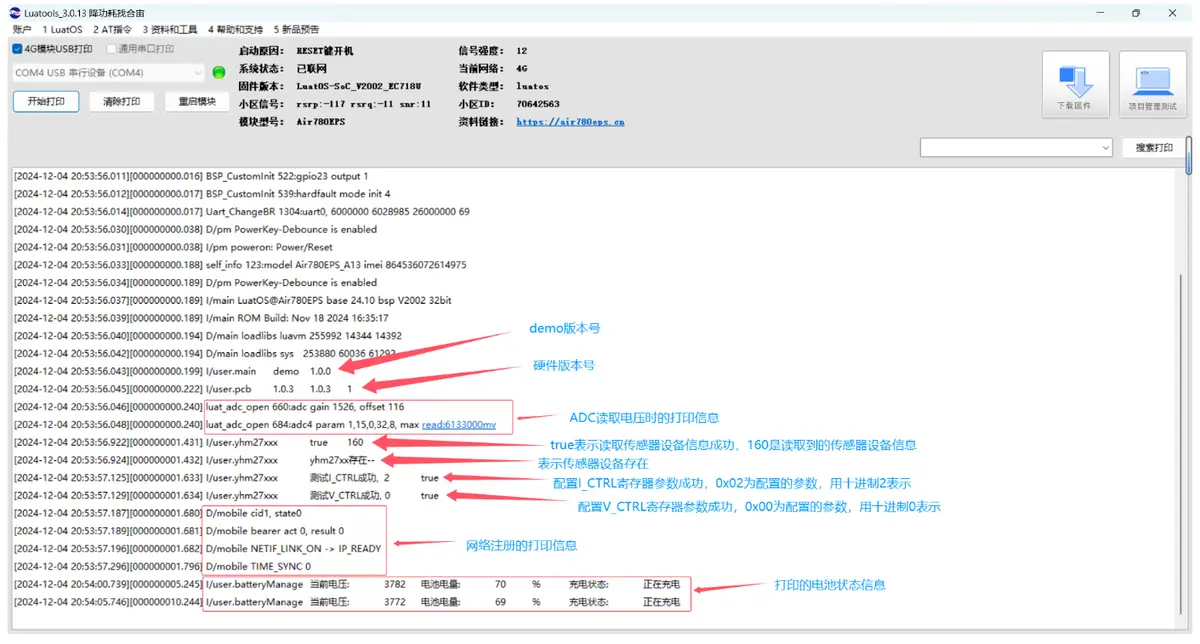

4.1 Luatools 下载调试工具

Luatools 工具支持最新固件获取、固件打包、trace 打印及单机烧录等功能。

工具使用说明参考：

（Luatools 下载和详细使用：https://docs.openluat.com/Luatools/）

4.2 获取固件及源码

1. 底层 core 下载地址：Air8201 LuatOS固件下载 - luatos@air8201 - 合宙模组资料中心

本文使用的固件版本为LuatOS-SoC_V2002_Air8201.soc。

2. demo 位置

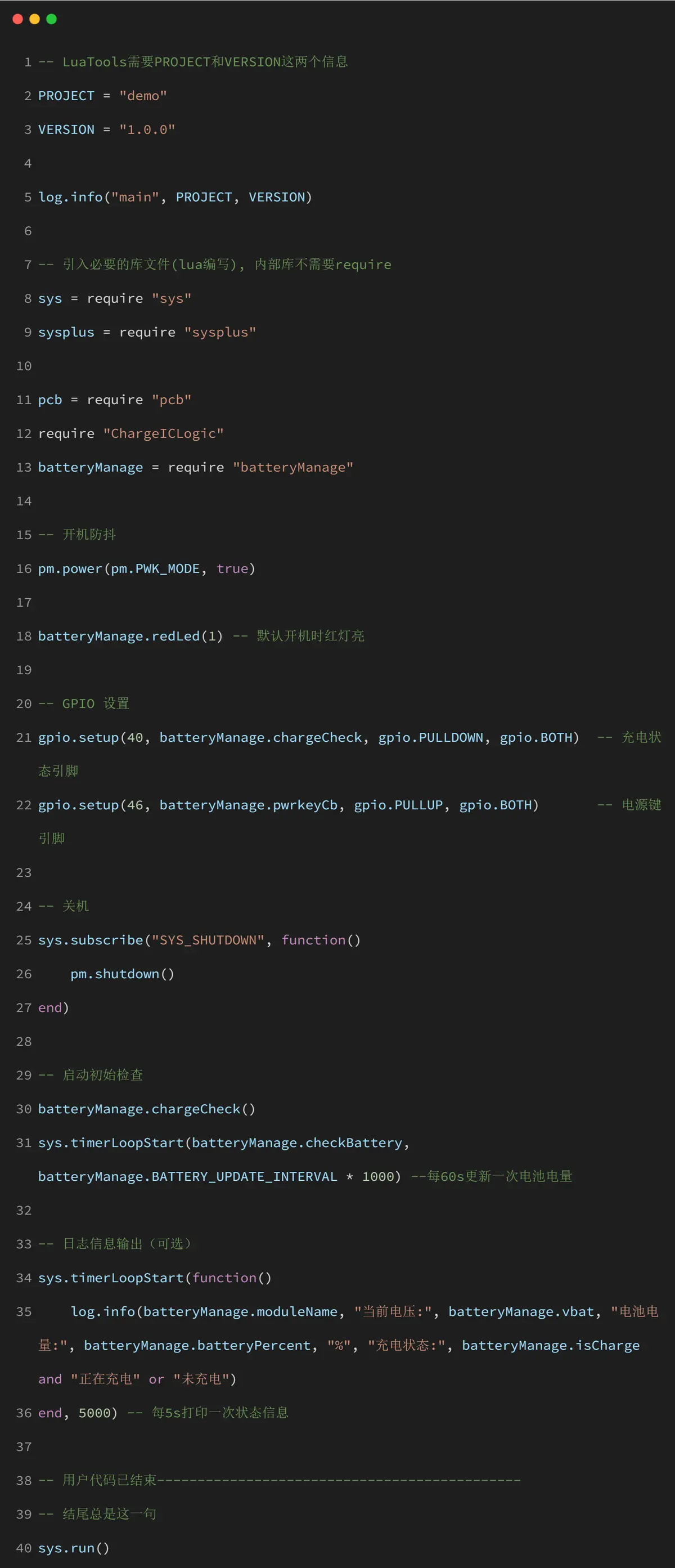

本 demo 的主要功能是对电池管理系统的控制和监测

demo 位置参考：LuatOS-Air8201: 本仓库LuatOS源码适用于合宙4G Cat.1模组Air8201Air8201是一款内置了通信/定位/G-Sensor/充电管理/SIM卡槽/USB-C等外设接口的高集成度模组 - Gitee.com

五、软硬件资料

5.1 电池充电器说明

注意注意，锂电池与锂离子电池不是同一种电池。锂电池是一个统称，而锂离子电池
