Ensp实验随心记——MPLS 维皮恩（一）

理论才是实验的关键，学好理论再看实验，才知所以然。实验有步骤顺序性，愿意学能看懂的。有错误请批评指正。

1.ISP运行IGP，运行MPLS+ LDP:

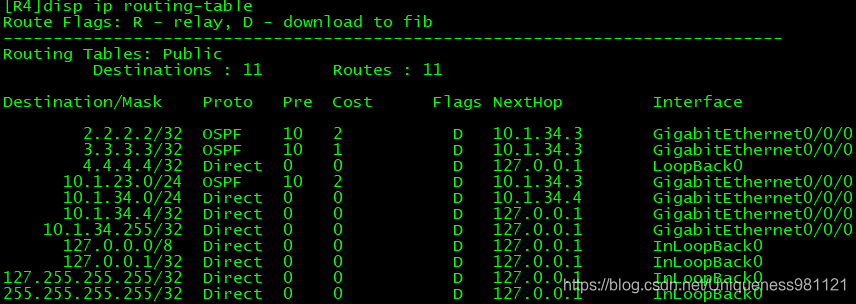

配置好基础的ip地址后，配置公网ospf进程：

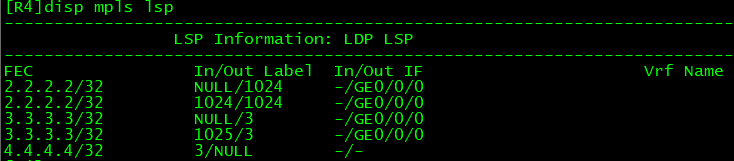

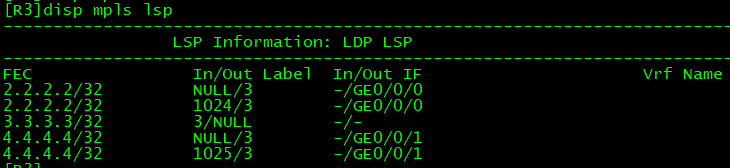

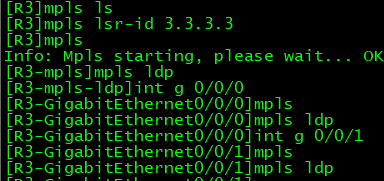

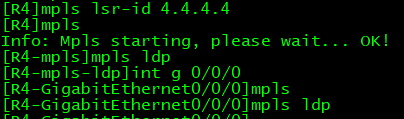

MPLS配置：

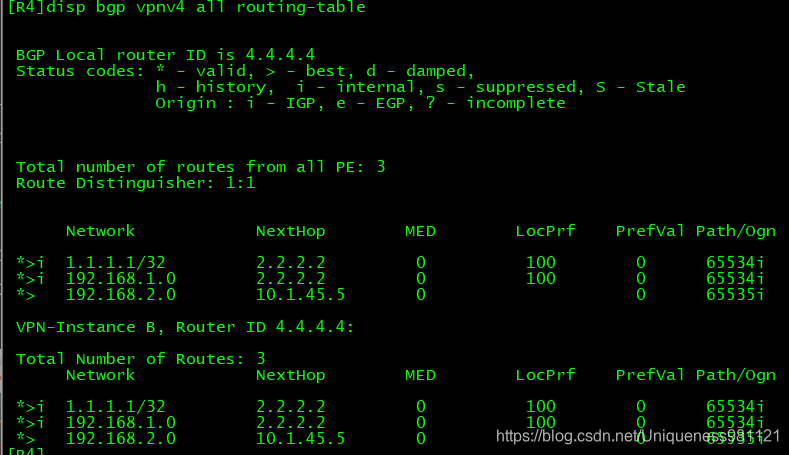

2.在PE之间建立BGP vpnv4邻居。这样才可以用于传递VPNv4路由。

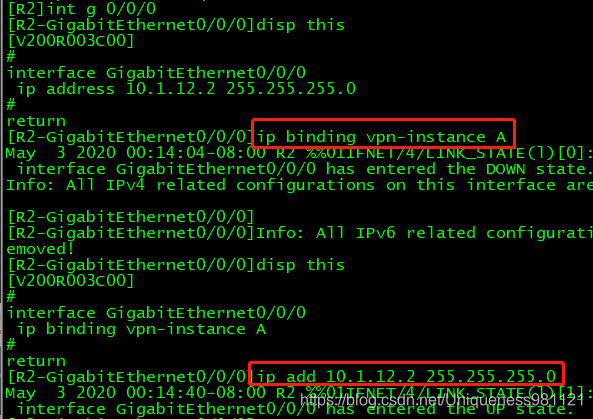

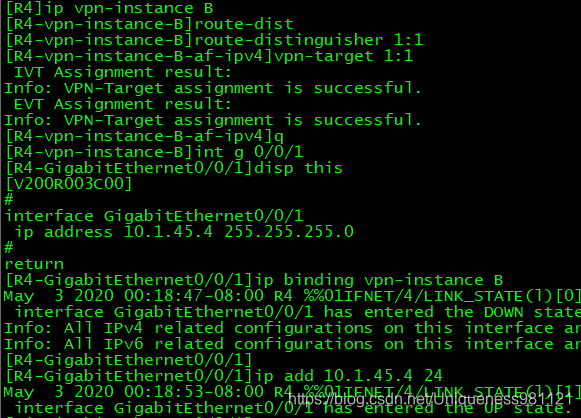

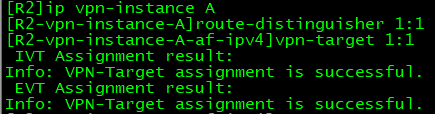

3.用户提出接入。连接两个站点。先为两个站点建立VRF：

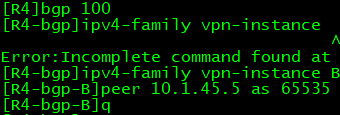

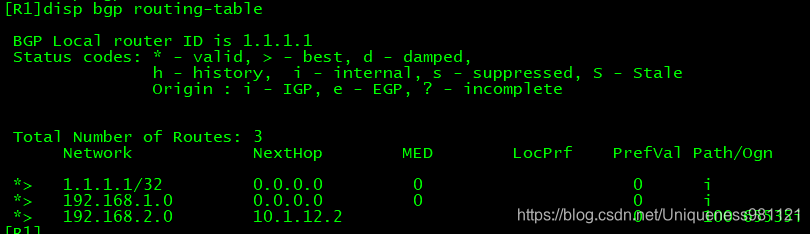

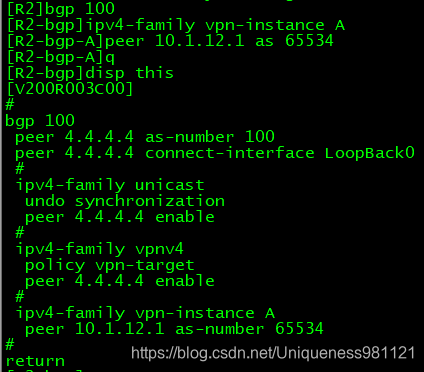

4.通过路由协议连接客户。如果是使用BGP，则在BGP的vpn实例中建立邻居。如果是普通IGP，则创建新的IGP进程并且后缀加vpn实例，宣告该网段。与BGP双向引入。

客户是不知道自己有VPN的。

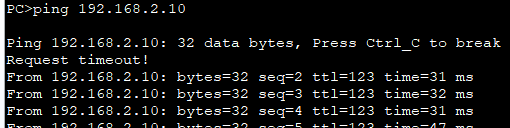

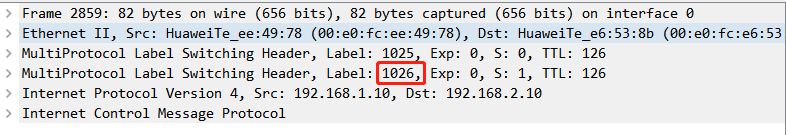

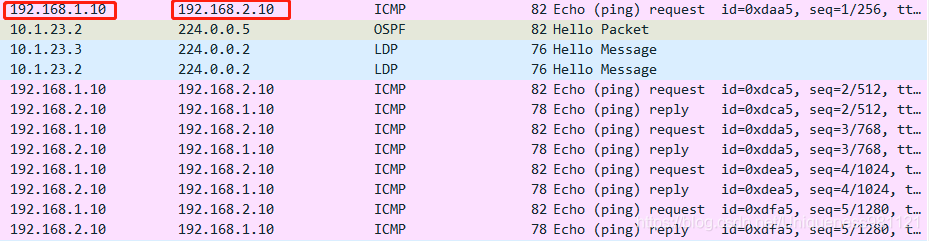

PC1 PING PC2 ,在公网R3 0/0/0口抓包：

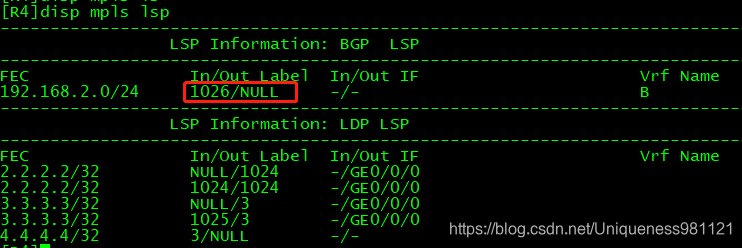

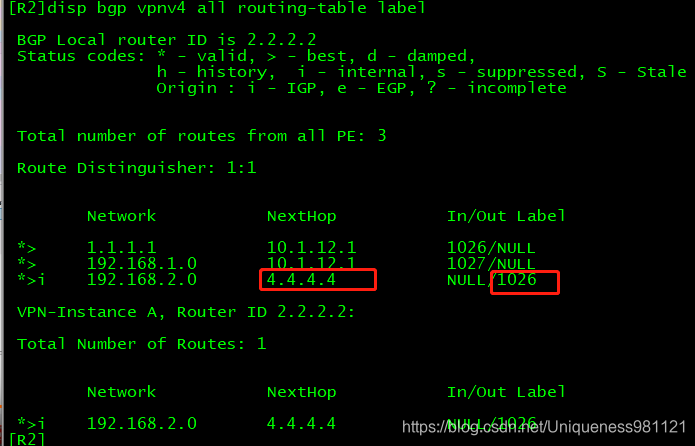

私网出口标签是1026

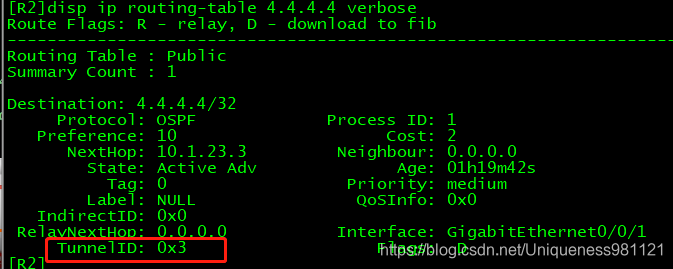

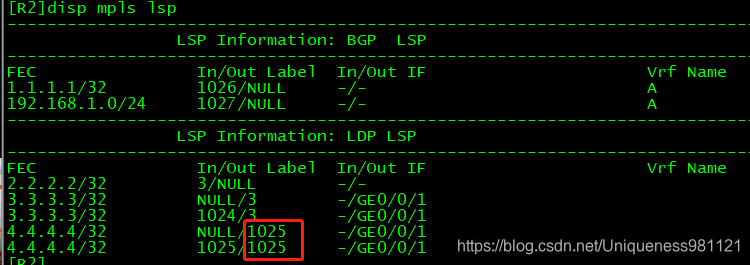

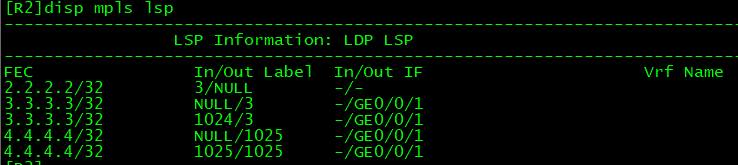

如何去4.4.4.4呢？可以看到公网标签是1025：

要走标签到达4.4.4.4

到达4.4.4.4时公网标签已经被弹出，看到私网标签转发。

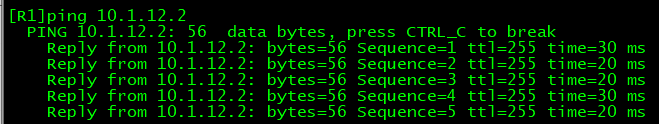

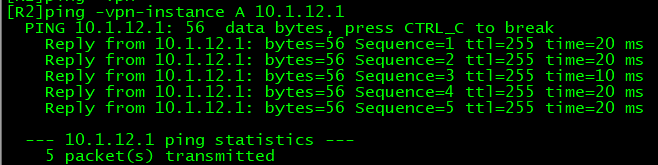

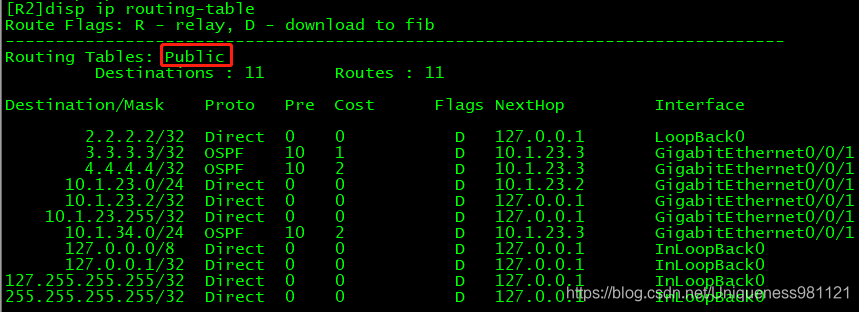

对于路由器而言，默认的PING是使用全局路由表。所以做了VRF以后，pe设备直接PING是找不到ce的。如何解决：ping -vpn-instance A xxxx，指定是哪个vrf。
