模电笔记5 基本放大电路 放大的概念 放大电路的性能指标

该系列为《模拟电子技术基础（第5版，童诗白、华成英）》的阅读笔记

1放大电路

1.1放大的概念

放大电路放大的本质就是能量的控制和转换。
电子电路放大的基本特征就时功率放大。
能够控制能量的元件称为有源元件。
放大的前提是不失真，即只有在不失真的情况下放大才有意义。

1.2放大电路的性能指标

放大电路的示意图，如下图1.1所示。
对信号而言，任何一个放大电路均可以看成一个两端口网络。
左边为输入端口，右边为输出端口。
不同的放大电路从信号源索取的电流不同，且对同样信号的放大能力也不同。
即使同一放大电路对不同频率信号的放大能力也存在差异。
因此引出如下主要指标。

图1.1 放大电路的示意图

①放大倍数：直接衡量放大电路放大能力的重要指标。其值为输入量与输出量之比。分有电压放大倍数、电流放大倍数，以及电压对电流的放大倍数电流对电压的放大倍数。

②输入电阻R_i：从放大电路输入端看进去的等效电阻。
R_i越大，表明放大电路从信号源索取的电流越小，放大电路所得到的输入电压U_i越接近信号源U_s。

③输出电阻R_o：任何放大电路的输出都可以等效成一个有内阻的电压源。
R_o越小，负载电阻R_L变化时，U_o的变化越小，放大电路的带负载能力越强。

④通频带：用于衡量放大电路对不同频率信号的放大能力。
在输入信号频率较低或较高时，放大倍数的数值会下降，并产生相移。
一般情况，放大电路只适用于放大某一个特定频率范围内的信号。

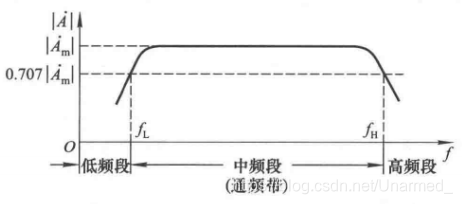

下图1.2所示为某放大电路放大倍数的数值和信号频率的关系曲线，称为
