华清远见嵌入式学习day25——ARM指令集

 .s文件中的符号
     伪操作：指导编译器对代码进行编译的
         不占用内存空间
     指令：编译器将其编译成机器码，
         存放到内存空间
     伪指令：本身不是一条指令，
         编译器在编译的时候，
         将其编译成多条指令，
         完成一条伪指令的功能

 汇编的基本语法
     “@” ： 单行注释
     “/* */” : 多行注释
     一条指令占用一行
     汇编中不区分大小写

 汇编指令的基本格式
/*
    <opcode><code>{s}  Rd, Rn, {oprand2}
    opcode:指令的名字
    code：条件码
        如果什么都不写代表无条件执行
    s：状态位
        指令的结果会影响cpsr的NZCV位
    Rd：目标寄存器
    Rn：第一个操作寄存器，只能是一个寄存器
        如果目标寄存器和第一个操作寄存器的编号相同
        可以合并成只写1个，类似于C语言中的双目运算符
    oprand2：第二个操作数  */
         可以是普通的寄存器
         可以是立即数或者有效数
         经过移位操作的寄存器

     1. 数据操作指令
     2. 跳转指令
     3. load/store指令
     4. 特殊功能寄存器操作指令
     5. 软中断


    .text    以下为代码段
    .global _start   生命一个全局的函数
_start:   函数的入口
     代码段
     1. 数据操作指令
     搬移指令  mov  mvn
     mov/mvn<code>  Rd,  oprand2
     mov r0, #0xFF   r0 = 0xFF
     #号后边跟的是立即数或者有效数
     mov r1, r0    r1 = r0
     mvn r2, r0    r2 = ~r0
     mov r3, #0xFFFFFF
     伪指令  ldr
     ldr r4, =0x12345678

     移位操作指令  lsl  lsr asr  ror
     lsl/lsr/asr/ror<code>{s} Rd, Rn, <oprand2>
     lsl 无符号数的左移
     lsr 无符号数的右移
     asr 有符号数的右移
     ror 循环右移
     mov r0, #0xFF
     lsl r0, #0x4
     将r0中的值左移4位，赋值给R1
     高位移除，低位补0
     lsl  r1, r0, #4
     将r0中的值右移4位，赋值给R2
     低位移除，高位补0
     lsr r2, r0, #4
     将r0中的值循环右移4位，赋值给R3
     低位移除，补到高位
     ror r3, r0, #4

     将r0中的值右移4位，赋值给R4
     低位移出，高位补符号位
     asr r4, r0, #4
     将r0中的值右移4位，赋值给R5
     低位移出，高位补符号位
     ldr r0, =0x800000FF
     asr r5, r0, #4

     mov r0, #0xFF
     mov  r1, r0, lsl #4
     mov r2, #(0xFF << 4)

     算数运算指令  add  adc sub sbc  mul(乘法)
     add/adc/sub/sbc<code>{s} Rd, Rn, <oprand2>
     假设2个64位的数相加
     第一个64位的数，
     R0存放低32位，R1存放高32位
     第二个64位的数，
     R2存放低32位，R3存放高32位
     结果R4存放低32位，R5存放高32位
.if 0        汇编中使用条件语句进行注释
     mov r0, #0xFFFFFFFF
     mov r1, #3
     mov r2, #4
     mov r3, #5
     adds  r4, r0, r2   r4 = 0x3
     adc  r5, r1, r3   r5 = r1 + r3 + C = 0x9
.endif
     减法指令 sub   sbc
     两个64位数相减
     第一个64位的数，
     R0存放低32位，R1存放高32位
     第二个64位的数，
     R3存放低32位，R4存放高32位
     R4存放低[31:0]位，R5存放高[63:32]位
.if 0
    mov r0, #3
    mov r1, #9
    mov r2, #4
    mov r3, #5

    subs r4, r0, r2
    sbc  r5, r1, r3    r5 = r1 - r3 - !C = 0x3

.endif
     mul<code>{s} Rd, Rn, Rm

     mul r0, r1, r2   r0 = r1 * r2

     逻辑运算指令 and  orr  eor  bic
     and/orr/eor/bic<code>{s} Rd, Rn, <oprand2>
     mov r0, #0xFF
     R0[7:4]清零  --》 R1
     and r1, r0, #0xFFFFFF0F    r1 = 0xF
     and r1, r0, #(~(0xF << 4))
     R0[11:8]置一  --》 R2
     orr r2, r0, #(0xF << 8)   r2 = 0xFFF
     orr r2, r0, #0xF00

     R0[11:4]取反  --》 R3    r3 = 0xF0F
     eor r3, r0, #(0xFF << 4)
     eor r3, r0, #0xFF0

     bic 位清除指令，想把哪位清零，就给哪位写1
     R0[7:4]清零 --》r4
     bic r4, r0, #0xF0

     位操作指令   teq   tst  cmp
     teq/tst/cmp<code>  Rn, oprand2
     最终影响的是cpsr的NZCV位，不需要加s
     teq 测试两个数是否相等
     mov r1, #5
     teq r1, #5
     teq r1, #6   本质：进行了异或运算

     tst  测试某一位是否为1
     mov r0, #0xF    0b1111
     tst r0, #0x4    0b0100
     tst r0, #0x10   0b0001 0000 本质：进行了与运算
     tst r0, #0x18   0b0001 1000
     cmp 比较指令
     mov r0, #4
     cmp r0, #5   本质：做减法运算

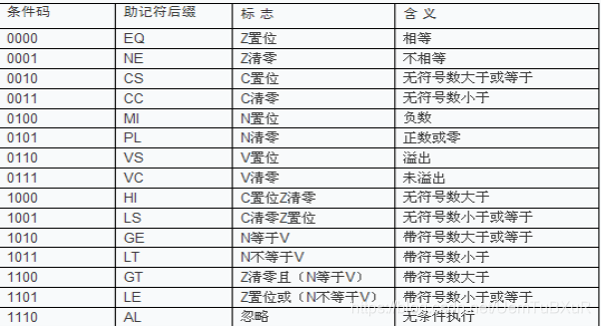

     条件码

     mov r0, #3
     mov r1, #4
     cmp r0, r1
     subhi r0, r0, r1
     subcc  r1, r1, r0

 跳转指令     b   bl
     b/bl<code>   lable   跳转到标签下的第一条指令开始执行
     通过标签可以找到函数入口的首地址
     标签相当于C语言中函数的函数名
.if 0
     mov r0, #3
    mov r1, #4
    b func1
     b跳转指令，不会保存跳转指令的下一条指令的地址到lr
fo:
    add r2, r0, r1
    b loop

func1:
    mov r0, #5
    mov r1, #6
    add r3, r0, r1
    mov pc, #0xF     0b1100
     b fo
.endif

     bl 当执行bl跳转指令时，会将跳转指令的下一条指令的地址，
      保存到lr寄存器中，保存返回地址是cpu自动完成
.if 0
    mov r0, #3
    mov r1, #4
    bl func2
    add r2, r0, r1
    b loop
func2:
    mov r3, #4
    mov r4, #5
    add r5, r3, r4
    mov pc, lr

    总结：跳转指令的本质：修改PC值
    子函数的调用使用bl
.endif

.if 0
    mov r0, #9
    mov r1, #15

loop:
    cmp r0, r1
    beq  stop
    subhi  r0, r0, r1
    subcc  r1, r1, r0
    b loop
.endif

     特殊功能寄存器传送指令  cpsr
     msr  cpsr, Rn    将Rn中的值赋值给cpsr
     mrs  Rn, cpsr    将cpsr中的值赋值个Rn
     如何从svc模式切换到用户模式
     M = 0x13(svc)   M= 0x10(user)
     0xD3   0b1101 0011
               IFTM MMMM
     mov r0, #0xD0
     msr cpsr, r0
     msr cpsr, #0xD0

    mrs r0, cpsr
    bic r0, r0, #0x1F
     and r0, r0, #(~0x1F)
    orr r0, r0, #0x10
    msr cpsr, r0

stop:    死循环相当于while(1);
    b stop
    .end 结束


load/sotre指令   内存读写的操作指令
单寄存器操作指令      ldr    str
r:寄存器
语法格式：ldr/str   Rn，[Rm]
对一个字进行操作的指令
int * p； p-->Rm
*p -->[Rm]
ldr r0, =0x20008000
ldr r1, =0x12345678
str r1, [r0]   将r1中的值存储到r0指向的地址空间中
ldr r2 ，[r0]   将r0指向的地址空间的值写道r2寄存器中
如果过直接执行会报错，地址没有读写权限
解决办法：在工程文件中创建 map.ini文件 在文件中添加以下内容
map 0x20000000，0x2000ffff read write
在工程中的projiect--target 1右键选择
options for target --debug--initialization file添加map.ini文件
ldrh strh ldrb strb
h:half半字 b：byte一个字节
用法和ldr str完全一样
str r1，[r0, #4]
将r1中的值，存储到r0+4指向的地址空间中
r0保持不变
str r1, [r0], #4
将r1中的值，存储到r0指向的地址空间中
r0 = r0+4
str r1, [r0, #4]!
将r1中的地址存储到r0+4中
r0 = r0+4
要求是4字节对齐
多寄存器操作指令 ldm stm
m:mutil
语法格式：
ldm/stm Rn, {寄存器列表}
Rn :内存的地址
{寄存器列表}：要操作的寄存器列表
stm r0，{r1-r5}
如果寄存器编号连续
如果寄存器列表中既有连续又有不连续
连续的中间使用-隔开，不连续的使用，隔开
将r1-r5寄存器中的值存储到r0指向的地址空间的连续的20个字节空间中
寄存器列表中的寄存器的顺序，不管如何排列，永远都是低地址存储编号小的
读取的时候，低地址放到小编号寄存器中
如果stm和ldm什么后缀都不加，默认为后缀为IA
IA：increment after
增加：指向高地址方向存储数据
after：当前指向的地址中，没有数据
可以先存储，再向地址增加的方向依次存储
IB：before:当前指向的地址中，有数据
地址先增加4，再向地址增加的方向依次存储
DA：Dcrement after
Dcrement ： 向低地址方向存储数据
after：当前指向的地址中，没有数据
可以先存储，再向地址递减的方向依次存储
DB：before:当前指向的地址中，有数据
地址先减4，再向地址递减的方向依次存储

！：更新r0的地址
stmia r0！，{r1-r5}

栈操作指令 sp
站的种类：
增栈：栈指针想高地址方向移动
减栈：向低地址方向移动
空栈:栈指针指向的当前位置为空，如果要存储数据需要先存数据，然后栈指针在移动到一个空的位置
满栈:栈指针指向的当前位置不为空，如果要存储数据，需要先移动栈指针到一个空的位置，在存储数据

栈的操作方式
满增栈   full ascending         stmfa   ldmfa
满减栈   full descending
空增栈    empy ascending
空减栈    empty descending
arm默认采用的是满减栈
语法格式：
stmfd/ldmfd sp！， {寄存器列表}
软中断指令 swi
