产生正弦波的几种方法，有高速的，也有硬件超级简单的，波形发生器

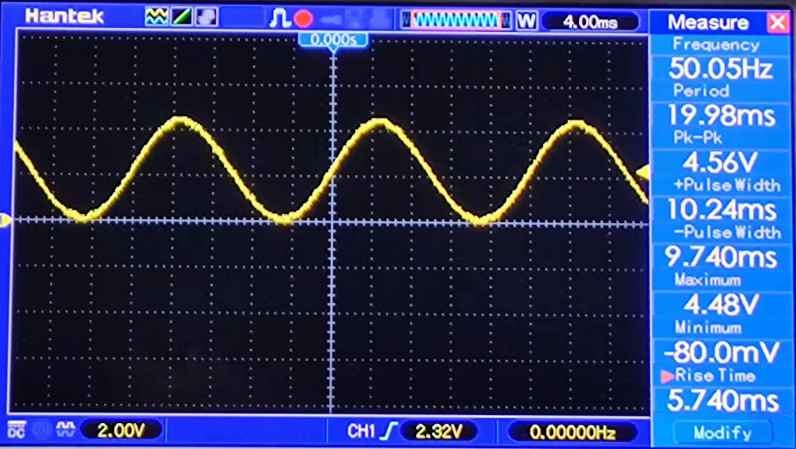

1. 使用PWM输出脉冲通过RC(1K+1uF)低通滤波，输出50Hz正弦波：

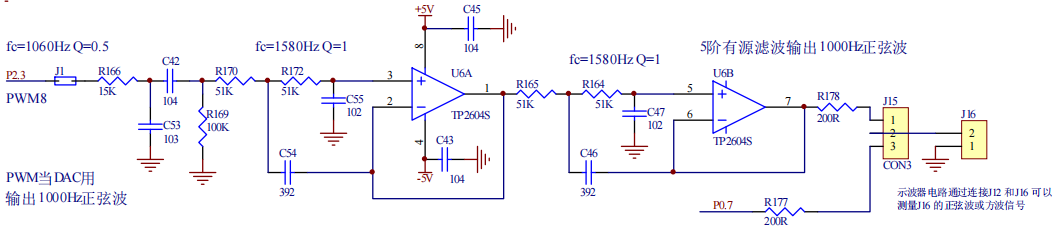

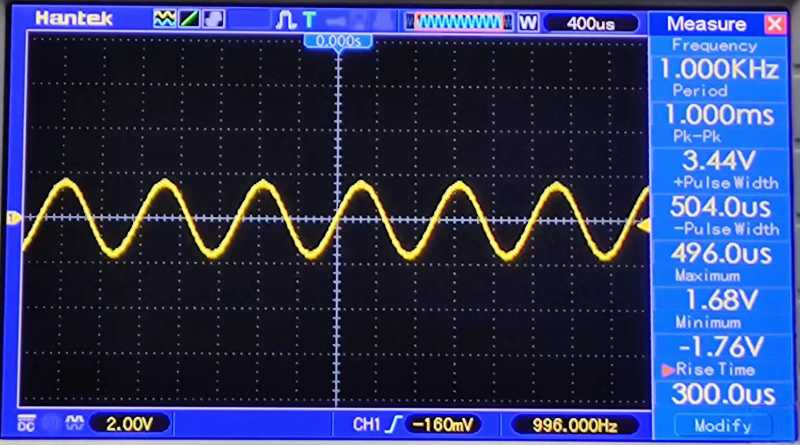

2. 使用老梁示波器的信号发生器，PWM输出脉冲经过5阶有源滤波输出1KHz正弦波：

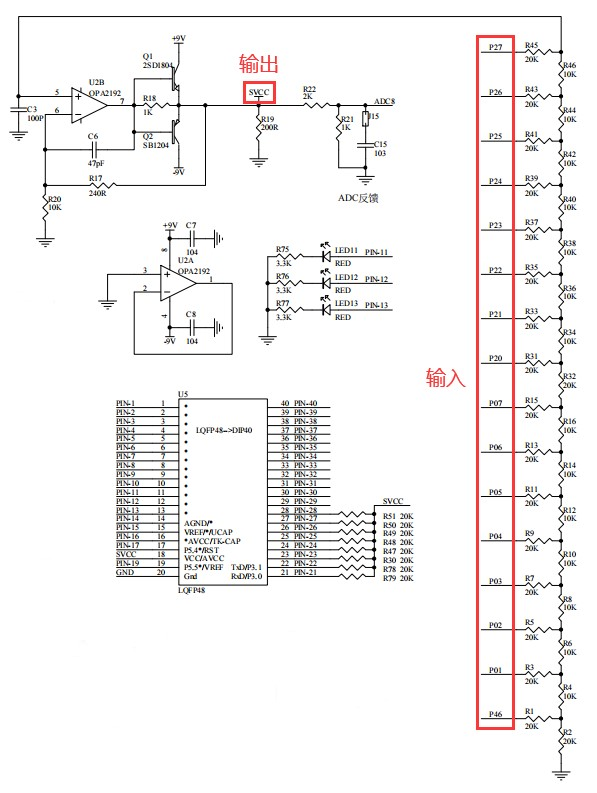

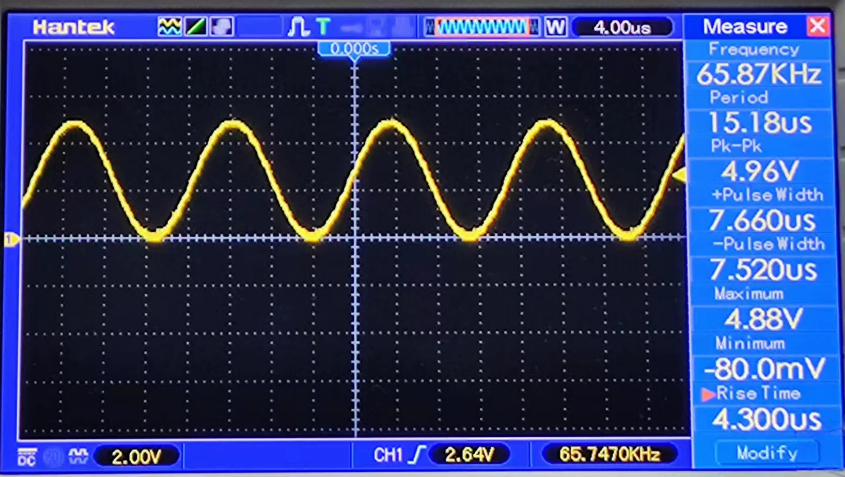

3. 使用普通I/O口和电阻分压实现高速DAC输出高速正弦波：
