0.15元1.5Mhz-1.3A同步整流BUCK降压DCDC芯片MT3410(MT3410LB)

前言

国产同步整流DCDC，参考价格约0.15元。

特征

高效率：高达 96%
1.5MHz恒定频率操作
1.3A 输出电流
无需肖特基二极管
2.3V至7V输入电压范围
输出电压低至 0.6V
PFM 模式可在轻负载下实现高效率
压差操作中的100%占空比
低静态电流：35μA
斜率补偿电流模式控制，可实现出色的线路和负载瞬态响应
短路保护
热故障保护
浪涌电流限制和软启动
<1μA 关断电流
SOT23-5封装

应用

蜂窝和智能手机
无线和DSL调制解调器
PDA的
便携式仪器
数码相机和摄像机
机顶盒

一般描述

MT3410LB是高效、高频同步降压型DC-DC稳压器IC，能够提供高达1.3A的输出电流。该MT3410LB可在 2.3V 至 7V 的宽输入电压范围内工作，并集成了主开关和同步开关，具有非常低的 RDS（ON），以最大限度地降低传导损耗。

它非常适合为使用单节锂离子 （Li+） 电池供电的便携式设备供电。输出电压可调节至低至0.6V。该MT3410LB还可以以 100% 占空比运行，以实现低压差操作，从而延长便携式系统的电池寿命。该器件提供PWM模式和PFM模式开关控制两种工作模式，可在较宽的负载范围内实现高效率。

该MT3410LB采用扁平的 5 引脚 SOT 封装，并提供可调版本。如下图

MT3410LB丝印AS11DB

典型应用电路图

MT3410电路图

绝对最大额定值 （注 1）

输入电源电压…-0.3V至7.5V
EN，FB电压…-0.3V至（VIN+0.3V）
SW电压…-0.3V至（VIN+0.3V）
功耗。。。。。。。。0.4瓦
热阻 θJC…130°C/W
热阻 θJA…250°C/W
结温（注2）…150°C
工作温度范围…-40°C 至 85°C
引线温度（焊接，10s…300°摄氏度
储存温度范围…-65°C 至 150°C
ESD HBM（人体模式…2kV
ESD MM（机器模式）…200V

包装/订单信息

订单零件编号	封装	丝印
MT3410LB	SOT23-5型	AS11DB

管脚说明

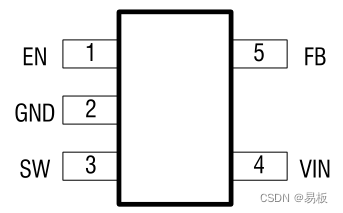

MT3410管脚名称

管脚说明

引脚名称	引脚编号	描述
EN	1	芯片使能引脚。驱动EN高于1.5V以打开器件。驱动 EN 低于 0.3V 将其关闭。不要让 EN 漂浮。
GND	2	模拟接地引脚。
SW	3	电源开关输出。它是与电感器的开关节点连接。该引脚连接到内部P沟道和N沟道MOSFET开关的漏极。
VIN	4	电源输入：必须使用 10μF 或更大的陶瓷电容器紧密去耦到 GND。
FB	5	输出电压反馈引脚。内部电阻分压器将输出电压分压，以便与内部基准电压进行比较。

电气特性（注3）

（除非另有说明，否则VIN=VEN=3.6V，VOUT=1.8V，TA = 25°C。

参数	条件	最小值	类型	麦克斯	单位
输入电压范围		2.3		7	V
UVLO阈值		1.7	1.9	2.1	V
输入直流电源电流	（注4）
PWM模式	VOUT = 90%，ILOAD=0mA		140	300	微安
PFM 模式	VOUT = 105%，ILOAD =0mA		35	70	微安
关机模式	VEN = 0V，VIN=4.2V		0.1	1.0	微安
稳压反馈电压 VFB	TA = 25°C	0.588	0.600	0.612	V
	TA = 0°C ≤TA ≤85°C	0.586	0.600	0.613	V
	TA = -40°C ≤TA ≤85°C	0.585	0.600	0.615	V
基准电压线性调整率	VIN =2.5V 至 5.5V		0.04	0.40	%/V
输出电压线性调整率	VIN =2.5V 至 5.5V		0.04	0.40	%
输出电压负载调整率			0.5		%
振荡频率	VOUT =100%		1.5		兆赫
	输出电压 =0V		300		千 赫
关于PMOS的电阻	ISW=100毫安		300	450	毫欧
关于NMOS的电阻	ISW=-100mA		300	450	毫欧
峰值电流限制	VIN= 3V，VOUT = 90%		2		A
开启延迟时间	MT3410LB		1		mS
过压保护	MT3410LB		7.3		V
EN 阈值		0.30	1.0	1.50	V
EN漏电流			±0.01	±1.0	微安
SW漏电流	VEN=0V，VIN=VSW=5V		±0.01	±1.0	微安

注 1：绝对最大额定值是指超过该值可能会损害设备寿命的值。
注2：TJ由环境温度TA和功耗PD按以下公式计算：TJ=TA+（PD）×（250°C/W）。
注3：在+25°C下进行100%生产测试。 通过设计和特性来保证整个温度范围内的规格。
注4：由于栅极电荷在开关频率下传递，动态电源电流较高。

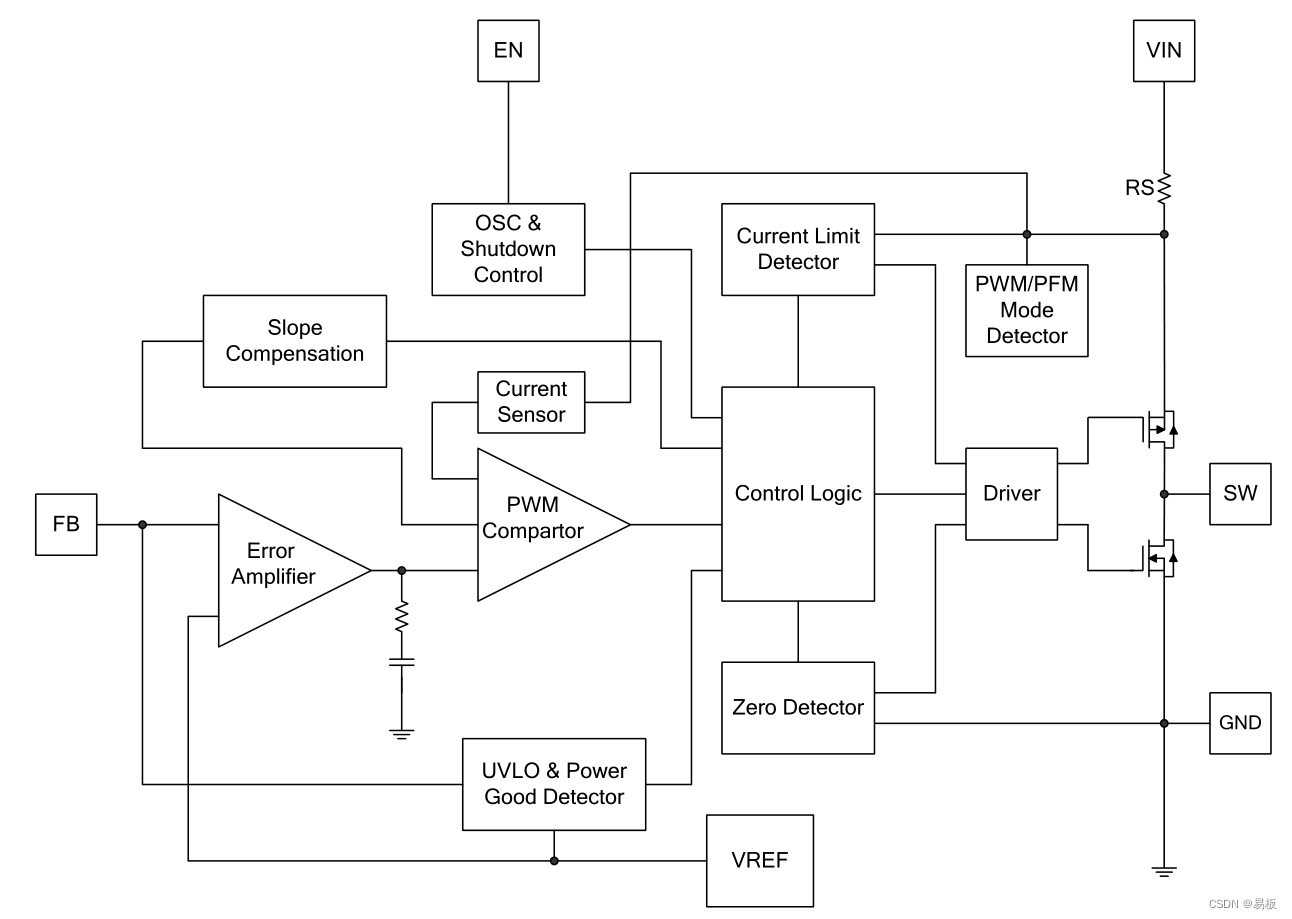

MT3410功能框图

MT3410功能框图

功能描述

MT3410LB 是一款同步降压稳压器 IC，将 PWM/PFM 控制、高侧和低侧 MOSFET 集成在同一芯片上，以最大限度地降低开关转换损耗和导通损耗。凭借超低RDS（ON）电源开关和专有的PWM控制，该稳压器IC可以同时实现最高效率和最高开关频率，以最大限度地减小外部电感和电容尺寸，从而实现最小的解决方案尺寸。该MT3410LB只需要三个外部电源组件（CIN、COUT 和 L）。

可调版本可通过外部反馈对任何电压进行编程，范围从 0.6V 到输入电压。在压差操作时，转换器占空比增加到100%，输出电压跟踪输入电压减去高端MOSFET的RDS（ON）压降。内部误差放大器和补偿提供出色的瞬态响应、负载和线性调整率。软启动功能可防止启动期间的输入浪涌电流和输出过冲。

应用信息

设置输出电压

内部基准电压VREF为0.6V （典型值），输出电压由电阻分压器根据以下公式设定：
外部电阻分压器连接到输出端，允许远程电压检测，如图1所示。
$$V_{OUT}=0.6\times (1+\frac{R1}{R2})$$

电感器选型

对于大多数设计，该MT3410LB采用 1μH 至 4.7μH 的电感器工作。 低电感值在物理上较小，但需要更快的开关，这会导致一些效率损失。
电感值可由以下公式推导出：
其中 Δ IL 是电感纹波电流。大值电感器可产生较低的纹波电流，而小值电感器可产生高纹波电流。
为了获得最佳的电压定位负载瞬变，请选择DC串联电阻在50mΩ至150mΩ范围内的电感器。
$$L=\frac{V_{OUT}\times (V_{IN}-V_{OUT})}{V_{IN}\times \Delta I_L\times f_{OSC}}$$

输入电容选择

最大负载电流为1.3A时，通过输入电容的最大纹波电流约为0.6Arms.额定电压为6V、电容大于10μF的典型X7R或更高等级的陶瓷电容器可以很好地处理这种纹波电流。为了最大限度地减少潜在的噪声问题，请将该陶瓷电容器放置在非常靠近 VIN 和 GND 引脚的位置。应注意尽量减少由CIN和VIN/GND引脚形成的环路。

输出电容选型

输出电容需要保持输出电压纹波较小，并确保稳压环路稳定性。输出电容在开关频率下必须具有低阻抗。推荐使用具有 X5R 或 X7R 电介质的陶瓷电容器，因为它们具有低 ESR 和高纹波电流额定值。输出纹波 Δ VOUT 由下式决定：

$${\Delta }_{VOUT}\le \frac{V_{OUT}\times (V_{IN}-V_{OUT})}{V_{IN}\times f_{OSC}\times L}\times (ESR+\frac{1}{8\times f_{OSC}\times C_{OUT}})$$
10μF陶瓷可以满足大多数应用。

PCB布局建议

在布置印刷电路板时，应进行以下检查以确保MT3410LB正常运行。在布局中检查以下内容：
电源走线，包括 GND 走线、SW 走线和 VIN 走线，应保持短、直、宽
CIN 的 （+） 板是否尽可能紧密地连接到 VIN。该电容器为内部功率MOSFET提供交流电流。
使交换节点 SW 远离敏感的 VOUT 节点。
保持 CIN 和 COUT 的 （-） 板尽可能靠近

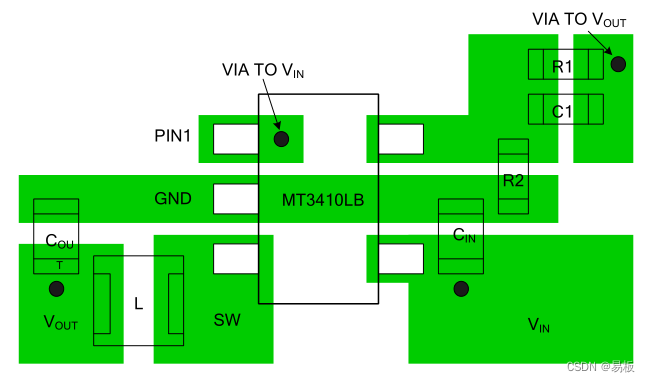

图3.MT3410LB 建议布局
